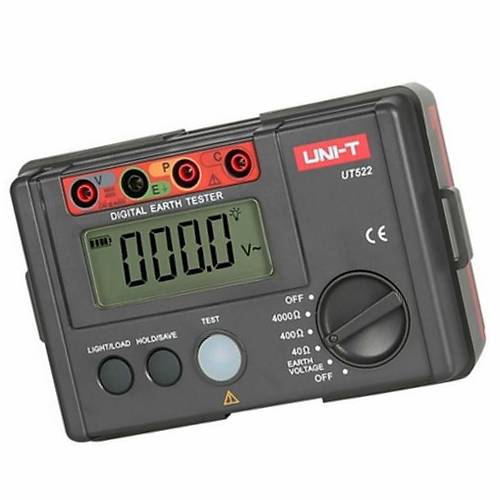

UNI-T UT522 Topraklama Test Cihazı

UNI-T UT522 Topraklama Test Cihazı

UNI-T UT522 Topraklama Test Cihazı, profesyonel elektrik tesisatlarında topraklama direnci ölçümü yapabilen güvenilir bir test ekipmanıdır. 3 ve 4 telli ölçüm yöntemlerini destekleyen bu cihaz, 0.01Ω ile 30kΩ arasındaki geniş direnç aralığında hassas ölçümler yapabilir.

Yüksek parazit bastırma özelliği sayesinde zorlu çevresel koşullarda bile güvenilir sonuçlar veren UT522, geniş LCD ekranı, dayanıklı yapısı ve profesyonel test aksesuar setiyle endüstriyel elektrikteki ölçüm ve test aletleri ihtiyaçlarınız için mükemmel bir çözümdür.

Emniyetli elektrik tesisatlarının kurulumu ve bakımı için kritik önem taşıyan topraklama direnci değerlerini ölçmek için tasarlanan bu cihaz, diğer ölçü aletleri kategorisindeki rakiplerinden CAT III 300V güvenlik sertifikasyonu ve gelişmiş koruma özellikleriyle ayrılır. Elektrik mühendisleri ve profesyonel teknisyenler için ideal bir test ekipmanıdır.

Teknik Özellikler

UNI-T UT522 Topraklama Test Cihazı'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Marka: UNI-T
• Model: UT522
• Ölçüm Yöntemi: 3-telli ve 4-telli ölçüm
• Topraklama Direnci Ölçüm Aralığı: 0.01Ω - 30kΩ
• Topraklama Direnci Doğruluğu: ±(2% + 3 basamak)
• Topraklama Gerilimi Ölçüm Aralığı: 0.1V - 200V AC (40-500Hz)
• Topraklama Gerilimi Doğruluğu: ±(3% + 3 basamak)
• Toprak Direnci Ölçüm Aralıkları:
  • 0.01Ω - 2.999Ω (çözünürlük: 0.001Ω)
  • 3.00Ω - 29.99Ω (çözünürlük: 0.01Ω)
  • 30.0Ω - 299.9Ω (çözünürlük: 0.1Ω)
  • 300Ω - 2999Ω (çözünürlük: 1Ω)
  • 3.00kΩ - 30.00kΩ (çözünürlük: 10Ω)
• Test Akımı: <20mA AC
• Test Frekansı: 820Hz
• Parazit Bastırma: >40dB (50Hz/60Hz)
• Ölçüm Prensibi: Sabit akım ters voltaj
• Ekran: Geniş LCD, beyaz arka ışıklı
• Veri Saklama: 200 ölçüm depolama kapasitesi
• USB Arayüzü: Veri aktarımı için
• Otomatik Kapanma: 10 dakika sonra (ayarlanabilir)
• Düşük Pil Göstergesi: Var
• Aşırı Yük Koruması: Var
• Güvenlik Sınıfı: CAT III 300V
• Güç Kaynağı: 8 x 1.5V AA alkalin pil
• Pil Ömrü: Yaklaşık 500 test
• Çalışma Sıcaklığı: 0°C - 40°C
• Depolama Sıcaklığı: -20°C - 60°C
• Çalışma Nemi: <80% RH (yoğuşmasız)
• Boyutlar (G × Y × D): 200 × 190 × 110mm
• Ağırlık: Yaklaşık 1380g (piller dahil)
• IP Sınıfı: IP40

Kullanım Alanları

UNI-T UT522 Topraklama Test Cihazı'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Tesisler

• Fabrika topraklama sistemlerinin periyodik kontrolü
• Elektriksel ekipmanların güvenliğinin doğrulanması
• Makine ve cihazların topraklama bağlantılarının testi
• Endüstriyel elektrik panellerinin topraklama ölçümleri
• Yıldırım koruma sistemlerinin topraklama kontrolü

Elektrik Dağıtım Sistemleri

• Transformatör merkezlerinin topraklama testleri
• Elektrik dağıtım panolarının topraklama ölçümleri
• Şalt tesislerinin topraklama sistemi kontrolü
• Direk ve kulelerin topraklama direnci ölçümü
• Dağıtım hattı koruma sistemlerinin doğrulanması

Telekomünikasyon

• Baz istasyonlarının topraklama sistemlerinin testi
• Telekomünikasyon kulelerinin topraklama ölçümleri
• Veri merkezlerinin eş potansiyel sistemlerinin kontrolü
• Anten sistemlerinin yıldırım koruma topraklamaları
• Telekomünikasyon ekipmanlarının güvenlik ölçümleri

Ticari ve Konut Binaları

• Yeni binaların topraklama tesisatlarının onay testleri
• Mevcut binaların periyodik topraklama kontrolleri
• Elektrik tesisatı yenileme sonrası doğrulama ölçümleri
• Yıldırımdan koruma sistemlerinin topraklama testi
• Toprak kaçak akımı sorunlarının teşhisi

Yenilenebilir Enerji Sistemleri

• Güneş enerjisi santrallerinin topraklama ölçümleri
• Rüzgar türbinlerinin topraklama sistemlerinin kontrolü
• İnvertör ve elektrik üretim sistemlerinin topraklama testleri
• Enerji depolama sistemlerinin topraklama ölçümleri
• Hibrit enerji sistemlerinin güvenlik doğrulaması

Avantajlar ve Özellikler

UNI-T UT522 Topraklama Test Cihazı'nın sağladığı avantajlar ve öne çıkan özellikleri.

• Çoklu Ölçüm Yöntemi: 3-telli ve 4-telli ölçüm seçeneği
• Geniş Ölçüm Aralığı: 0.01Ω - 30kΩ arası direnç ölçümü
• Yüksek Doğruluk: %2 + 3 basamak hassasiyet
• Parazit Bastırma: 40dB üzerinde sinyal gürültü bastırma
• Veri Depolama: 200 ölçüm sonucunu kaydetme kapasitesi
• USB Bağlantısı: PC'ye veri aktarımı için arayüz
• Aydınlatmalı Ekran: Karanlık ortamlarda kolay okuma
• Dayanıklı Yapı: Zorlu saha koşullarına uygun tasarım
• Kapsamlı Aksesuar Seti: Test çubukları, kablolar ve çantasıyla komple set
• Güvenlik Sertifikasyonu: CAT III 300V elektriksel güvenlik

Kullanım Kılavuzu

UNI-T UT522 Topraklama Test Cihazı'nın doğru ve verimli kullanımı için adımlar.

3-Telli Topraklama Direnci Ölçümü:

• Test alanında metal nesnelerden uzak, uygun bir yer seçin
• Yeşil (G) kabloyu test edilecek topraklama elektroduna bağlayın
• Sarı (Y) kabloyu potansiyel elektroda (P) bağlayın ve toprak elektrodundan 10-15m uzağa yerleştirin
• Kırmızı (R) kabloyu akım elektroduna (C) bağlayın ve potansiyel elektrodundan 10-15m daha uzağa yerleştirin
• Fonksiyon düğmesini "3-POLE" konumuna getirin
• "TEST" düğmesine basın ve ölçüm sonucunu okuyun
• Ölçüm tamamlandığında "MEM" tuşuna basarak sonucu kaydedebilirsiniz

4-Telli Topraklama Direnci Ölçümü:

• 3-telli ölçüm adımlarını takip edin
• Ek olarak, siyah (B) test kablosunu yeşil (G) kablosunun bağlı olduğu topraklama elektrodu ile aynı noktaya bağlayın
• Fonksiyon düğmesini "4-POLE" konumuna getirin
• "TEST" düğmesine basın ve ölçüm sonucunu okuyun

Topraklama Gerilimi Ölçümü:

• Fonksiyon düğmesini "EARTH VOLTAGE" konumuna getirin
• Toprak elektroduna ve potansiyel elektroda bağlantıları yapın
• Ekranda ölçülen gerilim değerini okuyun
• Topraklama gerilimi 10V'dan fazla ise, direnç ölçümü yapmadan önce sorun giderilmelidir

Verilerin Hafızaya Alınması ve Görüntülenmesi:

• Bir ölçüm yaptıktan sonra "MEM" tuşuna basın
• Kaydedilecek bellek konumunu seçmek için Yukarı/Aşağı tuşlarını kullanın
• "MEM" tuşuna tekrar basarak ölçüm değerini seçilen konuma kaydedin
• Kaydedilen verileri görüntülemek için "RECALL" tuşuna basın
• Yukarı/Aşağı tuşları ile kayıtlar arasında gezinin

Sorun Giderme ve İpuçları

UNI-T UT522 Topraklama Test Cihazı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yüksek Direnç Okumaları: Test çubuklarının nemli toprağa yeterince derin yerleştirildiğinden emin olun
• "Noise" Hatası: Ölçüm alanındaki elektriksel parazit kaynaklarını tespit edin ve uzaklaşın
• Tutarsız Ölçümler: Test çubuklarının yerleşimini değiştirerek birkaç ölçüm alın
• Düşük Pil Uyarısı: Alkalin pilleri yenileriyle değiştirin
• Açık Devre Hatası: Kablo bağlantılarını ve test problarının temasını kontrol edin

Doğru Ölçüm İçin İpuçları

• Elektrotları düz bir hat üzerinde ve eşit aralıklarla yerleştirin
• Topraktaki nem seviyesi ölçüm sonuçlarını etkiler, kuru havalarda su ekleyin
• Test çubuklarını en az 20-30 cm toprağa gömün
• Elektrik kablolarından ve toprakaltı metal borulardan uzak konumlar seçin
• Güvenilir sonuçlar için birkaç farklı konumda ölçüm yapın ve ortalama alın

Güvenlik Önlemleri

• Ölçüm öncesi topraklama gerilimini kontrol edin, 10V'dan yüksekse test yapmayın
• Test sırasında elektrotlara ve açıktaki metal parçalara dokunmayın
• Yağmurlu veya aşırı nemli havada ölçüm yapmaktan kaçının
• Elektrik dağıtım hatları yakınında çalışırken ekstra dikkatli olun
• Test kablolarının izolasyonlarının hasar görmediğinden emin olun

Paket İçeriği

• UNI-T UT522 Topraklama Test Cihazı
