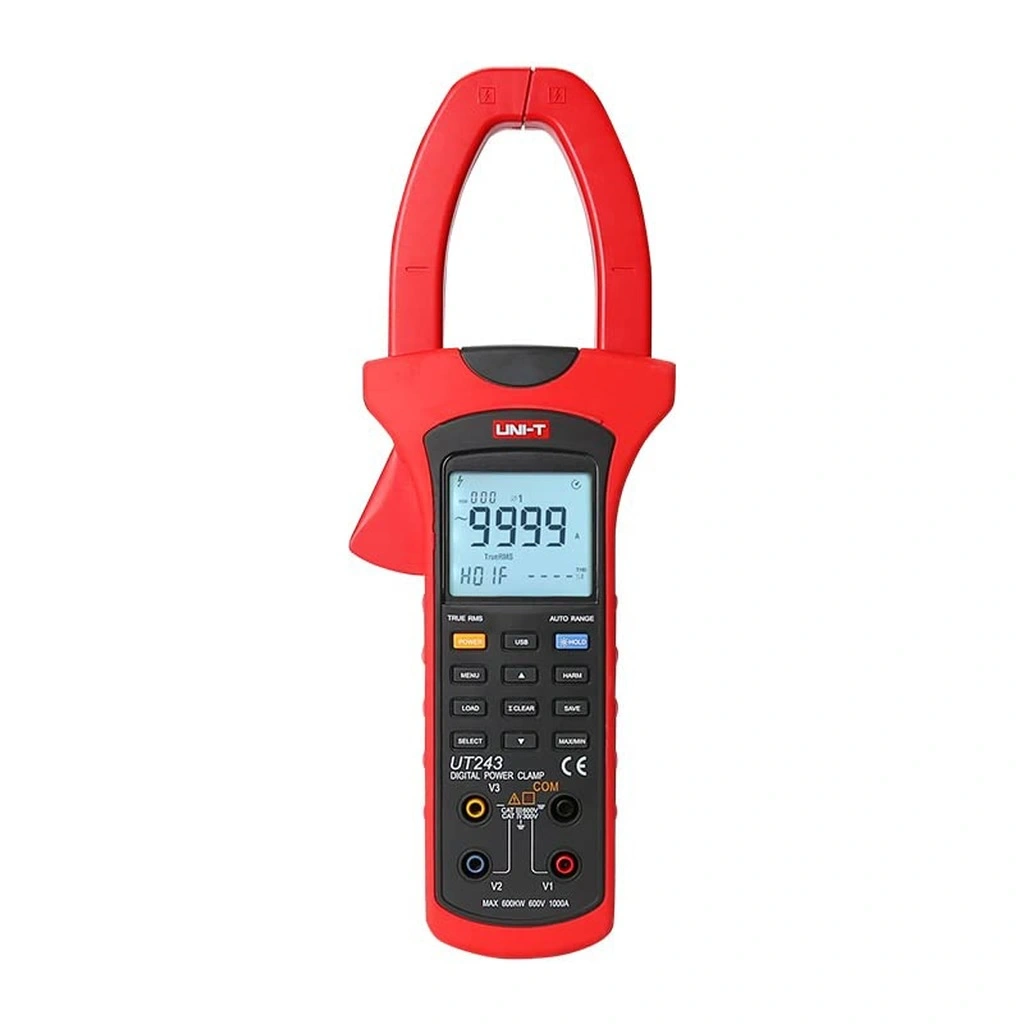

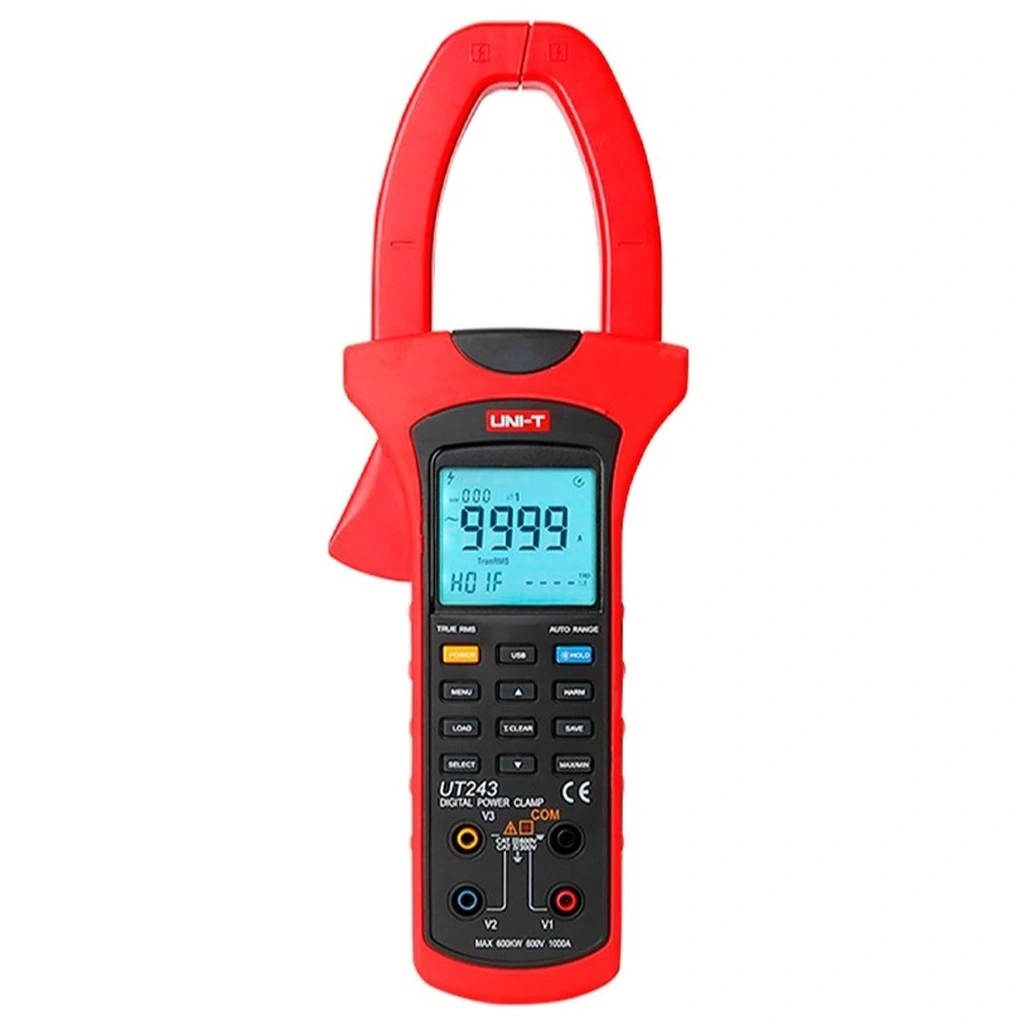

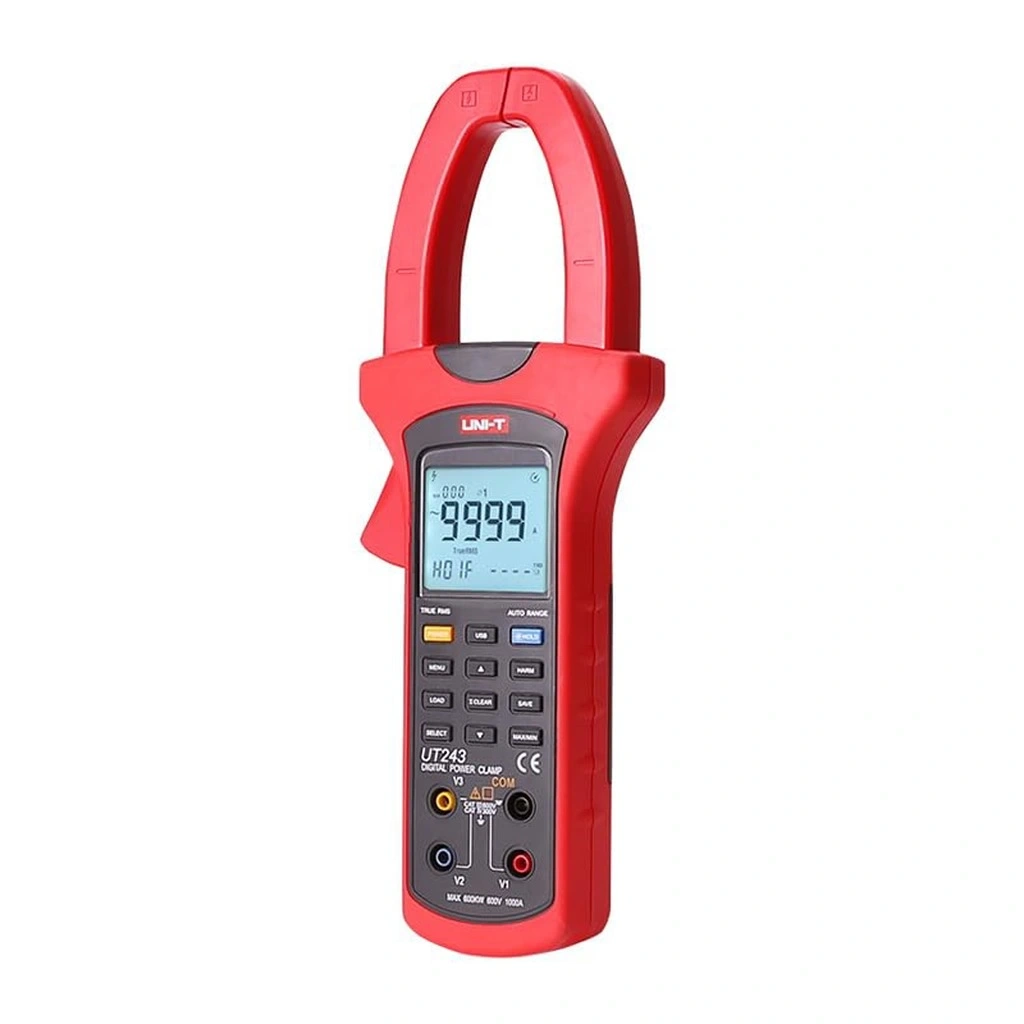

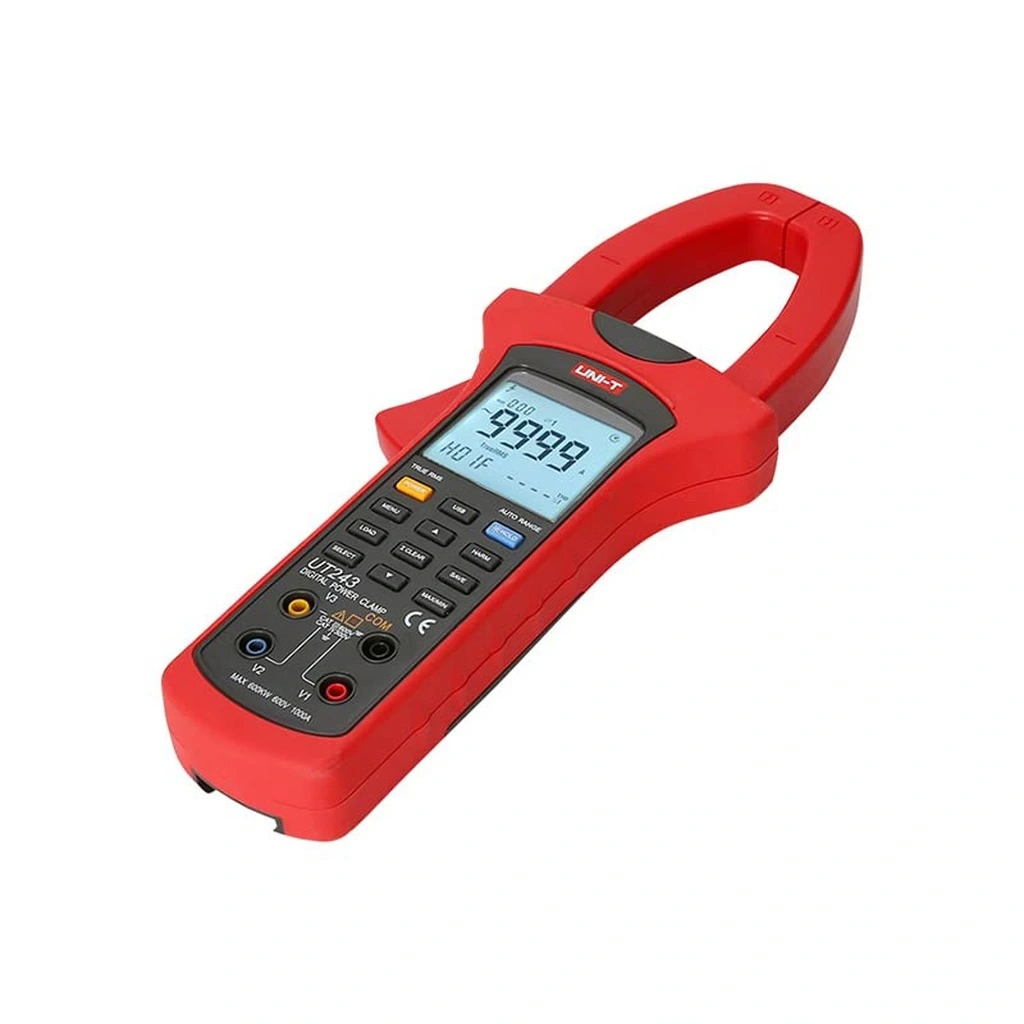

UNI-T UT243 AC 1000A True RMS Güç-Harmonik Pensampermetre

UNI-T UT243 AC 1000A True RMS Güç Harmonik Pensampermetre

UNI-T UT243 AC 1000A True RMS Güç Harmonik Pensampermetre, profesyonel elektrik ve elektronik ölçümleri için tasarlanmış gelişmiş bir ölçüm cihazıdır. 1000A'ya kadar AC akım ölçümü yapabilen bu pensampermetre, True RMS özelliği sayesinde sinüzoidal olmayan dalga formlarında bile doğru ölçümler sağlar.

Harmonik analiz özelliği ile güç kalitesi sorunlarını tespit etmeye olanak tanıyan bu cihaz, endüstriyel tesisler, enerji sistemleri ve profesyonel elektrik uygulamalarında güvenilir bir yardımcıdır. Ölçüm ve test aletleri kategorisinin üst segment ürünlerinden olan UT243, kapsamlı ölçüm yetenekleri ile teknik personelin iş yükünü hafifletir.

Geniş LCD ekranı, dahili belleği ve bilgisayar bağlantı özelliği ile ölçüm verilerini kaydetme ve analiz etme imkanı sunan bu pensampermetre, endüstriyel otomasyon, elektrik dağıtım sistemleri ve yenilenebilir enerji kaynaklarının bakımında kullanılmak üzere ideal bir cihazdır. UNI-T'nin güvenilir kalitesi ile üretilen bu pensampermetre, zorlu çalışma koşullarına dayanıklı yapısıyla uzun yıllar hizmet verir.

Teknik Özellikler

UNI-T UT243 AC 1000A True RMS Güç Harmonik Pensampermetre'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Marka: UNI-T
• Model: UT243
• AC Akım Ölçüm Aralığı: 0.1A - 1000A
• AC Akım Doğruluğu: ±(2.0% + 5 basamak)
• AC Gerilim Ölçüm Aralığı: 0.1V - 750V
• AC Gerilim Doğruluğu: ±(1.0% + 5 basamak)
• True RMS Ölçüm: Var
• Harmonik Analiz: 1. - 25. harmonikler
• Güç Faktörü Ölçümü: 0.3~1 (kapasitif veya endüktif)
• Aktif Güç Ölçümü: 0.1W~750kW
• Reaktif Güç Ölçümü: 0.1Var~750kVar
• Görünür Güç Ölçümü: 0.1VA~750kVA
• Faz Açısı Ölçümü: 0°~360°
• Maksimum Pens Açıklığı: Yaklaşık 45mm
• Ekran: 4-basamaklı LCD ekran, arka aydınlatmalı
• Veri Saklama: 100 grup ölçüm verisi
• Veri Aktarımı: USB arayüzü
• Otomatik Kapanma: 15 dakika hareketsizlik sonrası
• Güç Kaynağı: 3 x 1.5V AAA pil
• Pil Ömrü: Yaklaşık 25 saat
• Çalışma Sıcaklığı: 0°C ~ 40°C
• Boyutlar: 225mm x 77mm x 45mm
• Ağırlık: Yaklaşık 340g (piller dahil)
• Güvenlik Standartları: IEC61010-1, IEC61010-2-032, CAT III 600V, CAT IV 300V

Kullanım Alanları

UNI-T UT243 AC 1000A True RMS Güç Harmonik Pensampermetre'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Uygulamalar

• Fabrika elektrik sistemlerinin bakımı ve denetimi
• Motor ve sürücü sistemlerinin analizi
• Trafo ve güç dağıtım panellerinin kontrolü
• UPS ve güç kaynağı sistemlerinin testi
• Endüstriyel makinelerin güç tüketimi ölçümleri

Enerji Sektörü

• Elektrik dağıtım sistemlerinin denetimi
• Enerji verimliliği analizleri
• Güç kalitesi sorunlarının tespiti
• Harmonik bozulmaların ölçümü
• Güneş enerjisi ve rüzgar sistemlerinin kontrolü

Bina ve Tesis Yönetimi

• Ticari binaların elektrik sistemlerinin denetimi
• HVAC sistemlerinin güç analizleri
• Aydınlatma sistemlerinin ölçümleri
• Elektrik faturalarının doğrulanması
• Enerji tasarrufu çalışmaları

Avantajlar ve Özellikler

UNI-T UT243 AC 1000A True RMS Güç Harmonik Pensampermetre'nin sağladığı avantajlar ve öne çıkan özellikleri.

• True RMS Ölçüm: Sinüzoidal olmayan dalga formlarında doğru ölçüm
• Harmonik Analiz: 25. harmoniğe kadar detaylı analiz imkanı
• Yüksek Akım Kapasitesi: 1000A'ya kadar AC akım ölçümü
• Geniş Pens Açıklığı: 45mm ile kalın kablolarda bile kolay ölçüm
• Kapsamlı Güç Analizleri: Aktif, reaktif ve görünür güç ölçümleri
• Veri Depolama: 100 grup ölçüm verisi saklama kapasitesi
• PC Bağlantısı: USB arayüzü ile veri aktarımı ve analizi
• Aydınlatmalı Ekran: Loş ortamlarda kolay okuma
• Uzun Pil Ömrü: 25 saate kadar sürekli çalışma
• Yüksek Güvenlik Standardı: CAT III 600V ve CAT IV 300V sertifikaları

Kullanım Kılavuzu

UNI-T UT243 AC 1000A True RMS Güç Harmonik Pensampermetre'nin doğru ve verimli kullanımı için adımlar.

Temel Akım Ölçümü:

• Cihazı açmak için güç düğmesine basın
• Fonksiyon seçim düğmesini "A~" konumuna getirin

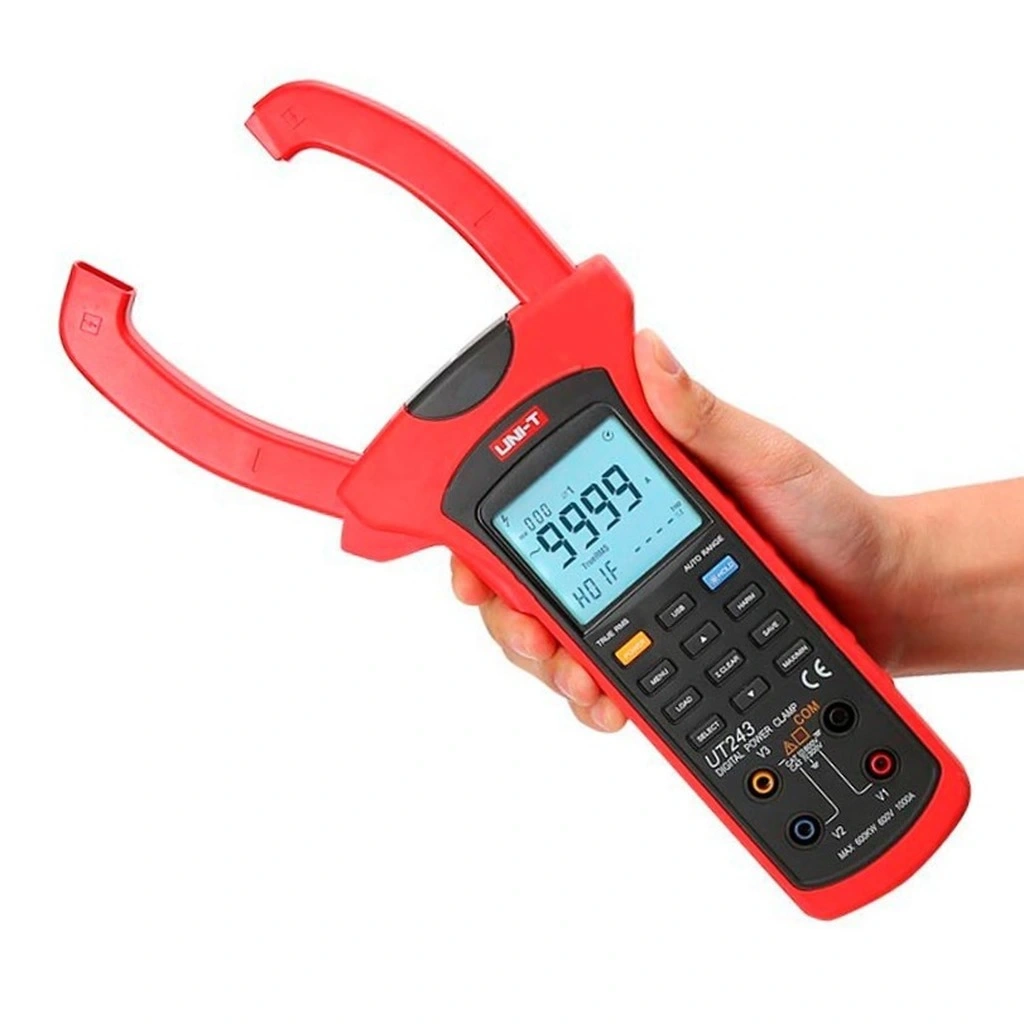

• Tetik düğmesine basarak pensi açın
• Pensi ölçülecek tek bir iletken etrafına kapatın
• Ekrandaki değeri okuyun ve gerekirse HOLD tuşuyla değeri sabitleyin
• Ölçüm tamamlandığında pensi açıp iletkenden ayırın

Güç ve Harmonik Ölçümü:

• Fonksiyon seçim düğmesini "Power" konumuna getirin
• Gerilim test uçlarını ölçülecek devreye bağlayın (kırmızı uç faz, siyah uç nötr)
• Pensi faz iletkenine kapatın
• Ekranda aktif güç (W) değerini görüntüleyin
• Diğer güç parametrelerini görmek için SEL tuşuna basın
• Harmonik analizi için HAR tuşuna basın ve istediğiniz harmoniği seçin
• Ölçüm sonuçlarını kaydetmek için SAVE tuşuna basın

Veri Yönetimi ve Aktarımı:

• Kaydedilmiş verileri görüntülemek için RECALL tuşunu kullanın
• Verileri bilgisayara aktarmak için USB kablosunu bağlayın
• Bilgisayarınıza UNI-T yazılımını kurun
• Yazılım üzerinden verileri aktarın ve analiz edin
• Belleği temizlemek için DELETE fonksiyonunu kullanın
• Pil tasarrufu için işiniz bittiğinde cihazı kapatın veya otomatik kapanmasını bekleyin

Sorun Giderme ve İpuçları

UNI-T UT243 AC 1000A True RMS Güç Harmonik Pensampermetre kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Ölçüm Değerleri: Pensi iletkene daha sıkı kapatın, parazit kaynaklarından uzak durun
• Ekran Görünmüyor: Pilleri kontrol edin, gerekirse değiştirin
• Sıfır Değer Gösterimi: Ölçüm aralığının doğru seçildiğinden emin olun
• PC Bağlantı Sorunu: USB sürücülerinin güncel olduğunu kontrol edin
• Harmonik Analiz Hatası: Tek bir iletken üzerinde ölçüm yapıldığından emin olun

Verimli Kullanım İpuçları

• Doğru ölçüm için iletkenin pens merkezine konumlandırılmasına dikkat edin
• Önemli ölçümleri tekrarlayarak doğrulayın
• Yüksek harmonik içeren devrelerde uzun süreli ölçüm yapın
• Pil ömrünü uzatmak için arka aydınlatmayı gerektiğinde kullanın
• Periyodik olarak pens mekanizmasını temiz tutun

Güvenlik Önlemleri

• Ölçüm öncesi cihazın ve test uçlarının hasarsız olduğunu kontrol edin
• CAT derecesini aşan ortamlarda ölçüm yapmayın
• Yüksek gerilim ölçümlerinde uygun kişisel koruyucu ekipman kullanın
• Topraklama gerektiren ölçümlerde doğru bağlantıyı sağlayın
• Cihazı nemli veya patlayıcı ortamlarda kullanmayın

Paket İçeriği

• UNI-T UT243 AC 1000A True RMS Güç Harmonik Pensampermetre
