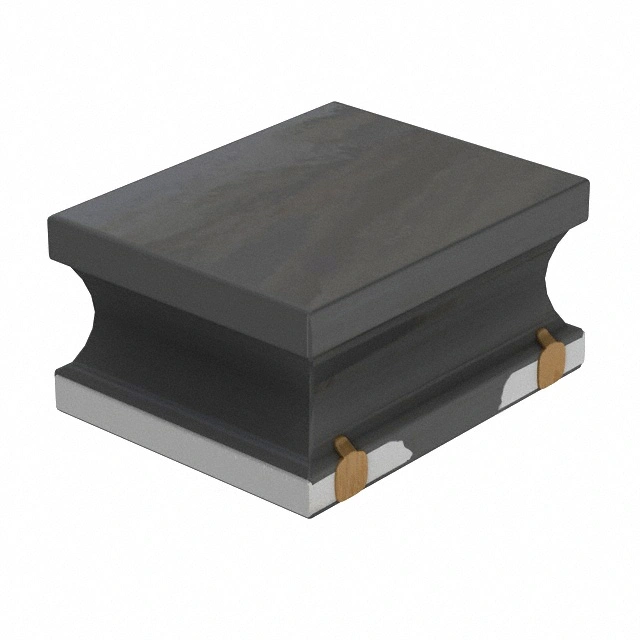

TDK VLS252012HBX-2R2M-1 2.2µH 2.3A SMD Güç Endüktörü
TDK VLS252012HBX-2R2M-1, anahtarlamalı güç kaynakları (SMPS), DC-DC dönüştürücüler ve yüksek akım gerektiren elektronik devreler için geliştirilmiş manyetik korumalı (Shielded) SMD güç endüktörüdür. 2.2µH endüktans değeri, 2.3A sürekli akım kapasitesi ve metal çekirdekli sarımlı (Wirewound) yapısı sayesinde düşük kayıplı ve yüksek verimli enerji aktarımı sağlar. 1008 (2520 Metric) kompakt paket yapısı sayesinde yer tasarrufu gerektiren PCB tasarımlarında güvenilir performans sunar.
VLS-HBX-1 serisi, düşük DC direnç (DCR), yüksek akım taşıma kapasitesi ve manyetik korumalı yapısıyla elektromanyetik girişimi (EMI) azaltacak şekilde tasarlanmıştır. Metal çekirdeği sayesinde yüksek verimlilik sunarken, endüstriyel elektronik, taşınabilir cihazlar ve güç yönetim uygulamalarında uzun ömürlü kullanım sağlar.
Teknik Özellikleri
- Model: VLS252012HBX-2R2M-1
- Marka: TDK
- Ürün Tipi: SMD Güç Endüktörü (Power Inductor)
- Seri: VLS-HBX-1
- Endüktans: 2.2µH
- Tolerans: ±20%
- Test Frekansı: 1MHz
- Yapı: Wirewound (Sarımlı)
- Çekirdek Malzemesi: Metal
- Manyetik Koruma: Var (Shielded)
- Anma Akımı: 2.3A
- Doyma Akımı (Isat): 2.04A
- DC Direnci (Maks.): 102mΩ
- Tipik DC Direnci: 85mΩ
- Paket Tipi: 1008 (2520 Metric)
- Boyut: 2.50 × 2.00mm
- Yükseklik: Maks. 1.20mm
- Montaj Tipi: SMD (Surface Mount)
- Çalışma Sıcaklığı: -40°C ~ +105°C
- Lehimleme Yöntemi: Reflow
Anahtar Avantajlar
- 2.3A akım kapasitesi sayesinde yüksek verimli güç dönüştürme uygulamalarında güvenilir performans sunar. Bu da DC-DC dönüştürücü devrelerinin kararlılığını artırır. Güç kayıplarını azaltır. Enerji verimliliğini destekler.
- Manyetik korumalı yapısı sayesinde elektromanyetik girişimi (EMI) önemli ölçüde azaltır. Bu da hassas elektronik devrelerin daha kararlı çalışmasını sağlar. Yakın bileşenlerin etkilenmesini önlemeye yardımcı olur. Profesyonel PCB tasarımlarını destekler.
- Düşük DC direnç değeri sayesinde daha az ısı üretir. Bu da sistem verimliliğini artırır. Güç kayıplarını minimum seviyeye indirir. Uzun süreli güvenilir kullanım sağlar.
- Metal çekirdekli wirewound yapısı sayesinde yüksek akım altında kararlı endüktans değeri sunar. Bu da anahtarlamalı güç kaynaklarının performansını artırır. Endüstriyel uygulamalarda güvenilir çalışma sağlar. Kompakt tasarımlar için ideal çözüm oluşturur.
Uygulama Alanları
- DC-DC dönüştürücü devrelerinde kullanılır. Kararlı enerji aktarımı sağlar. Bu da güç verimliliğini artırır. Endüstriyel güç yönetim sistemlerinde tercih edilir.
- Anahtarlamalı güç kaynaklarında (SMPS) kullanılır. Akım filtreleme görevini yerine getirir. Bu da çıkış geriliminin kararlılığını artırır. Güvenilir güç elektroniği tasarımlarını destekler.
- Taşınabilir elektronik cihazlarda kullanılır. Kompakt yapısı sayesinde PCB üzerinde yer tasarrufu sağlar. Bu da küçük boyutlu ürün tasarımlarına katkı sağlar. Düşük güç kaybı sunar.
- Otomasyon sistemleri ve endüstriyel kontrol kartlarında kullanılır. Güç filtreleme ve enerji depolama görevini yerine getirir. Bu da sistem güvenilirliğini artırır. Profesyonel elektronik projelerde yaygın olarak tercih edilir.
Not: Global tedarikçilerden orijinal olarak tedarik edilip satışa sunulmuştur
Paket İçeriği
1 Adet TDK VLS252012HBX-2R2M-1 2.2µH 2.3A Manyetik Korumalı SMD Güç Endüktörü
