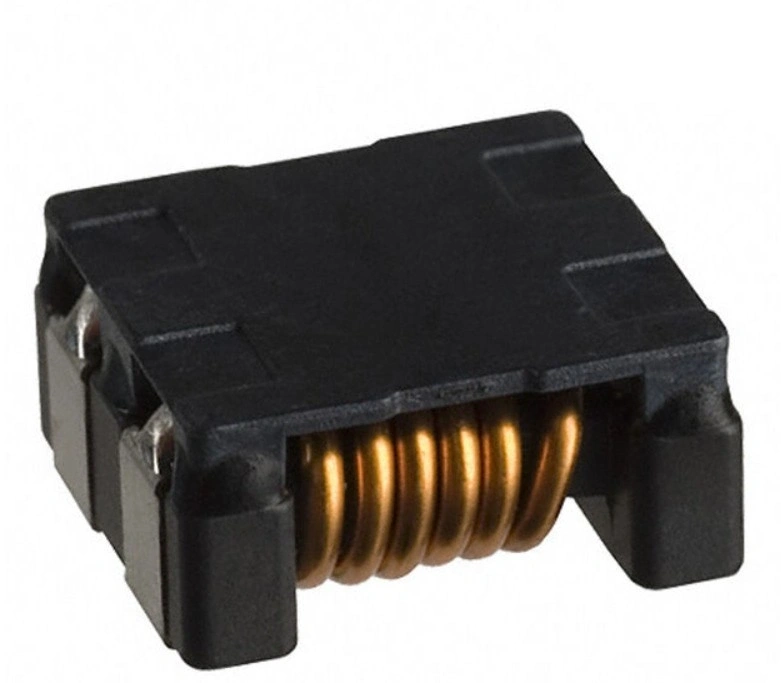

TDK ACM1211-102-2PL-TL01 Ortak Mod Bobin
TDK ACM1211-102-2PL-TL01, güç ve sinyal hatlarında elektromanyetik girişimi (EMI) bastırmak için tasarlanmış yüzey montaj (SMD) tip ortak mod bobinidir. 2 hatlı yapısı sayesinde diferansiyel hatlarda ortak mod gürültüyü filtreleyerek daha temiz sinyal iletimi sağlar. 100 MHz frekansta yüksek empedans değeri ile özellikle anahtarlamalı güç kaynakları, veri hatları ve endüstriyel elektronik sistemlerde gürültü azaltma amacıyla kullanılır. Kompakt 1211 paket yapısı sayesinde PCB üzerinde minimum alan kaplayarak yüksek performanslı EMI filtreleme sunar.
Teknik Özellikleri
- Model: ACM1211-102-2PL-TL01
- Marka: TDK
- Ürün Tipi: Ortak Mod Bobin (Common Mode Choke)
- Hat Sayısı: 2
- Endüktans / Empedans: 1 kΩ @ 100 MHz
- Maksimum Akım: 6A
- DC Direnç (DCR): 14 mΩ (maks.)
- Çalışma Gerilimi: 80V DC
- Montaj Tipi: SMD (Surface Mount Device)
- Paket Tipi: 1211 (12.0mm x 11.0mm)
- Çalışma Sıcaklığı: -40°C ~ +85°C
- Yapı: EMI filtreleme için çift hatlı ortak mod tasarım
Anahtar Avantajlar
- Yüksek empedans yapısı sayesinde ortak mod gürültüyü etkili şekilde bastırır. Bu da sinyal bütünlüğünü artırır. Özellikle hassas veri hatlarında daha temiz iletişim sağlar. EMC uyumluluğunu destekler.
- 6A akım kapasitesi sayesinde güç hatlarında güvenli şekilde kullanılabilir. Bu da yüksek akım uygulamalarında stabil çalışma sağlar. Güç kaynaklı gürültüyü azaltır. Endüstriyel sistemlerde dayanıklılık sunar.
- 2 hatlı tasarımı sayesinde diferansiyel sinyal hatlarıyla uyumlu çalışır. Bu da veri iletiminde bozulmaları azaltır. USB, CAN ve benzeri hatlarda performansı artırır. Sistem güvenilirliğini yükseltir.
- Kompakt SMD yapısı sayesinde PCB üzerinde minimum alan kaplar. Bu da modern, küçük ve yoğun elektronik tasarımlar için avantaj sağlar. Seri üretime uygundur. Montaj verimliliğini artırır.
Uygulama Alanları
- Switch mode güç kaynaklarında kullanılır. EMI filtreleme sağlayarak çıkış sinyalini temizler. Bu da sistem kararlılığını artırır. Güç elektroniği uygulamalarına uygundur.
- Endüstriyel veri hatlarında kullanılır. Gürültü azaltma görevini yerine getirir. Bu da iletişim güvenilirliğini artırır. Otomasyon sistemlerini destekler.
- Haberleşme sistemlerinde kullanılır. Sinyal bütünlüğünü korur. Bu da veri kaybını azaltır. Profesyonel elektronik tasarımlar için uygundur.
- Gömülü sistem ve PCB tasarımlarında kullanılır. EMI/EMC uyumluluğunu artırır. Bu da ürün sertifikasyon süreçlerini kolaylaştırır. Modern elektronik cihazlara uygundur.
Paket İçeriği
1 Adet TDK ACM1211-102-2PL-TL01 Ortak Mod Bobin
