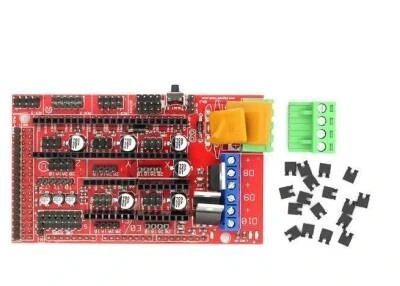

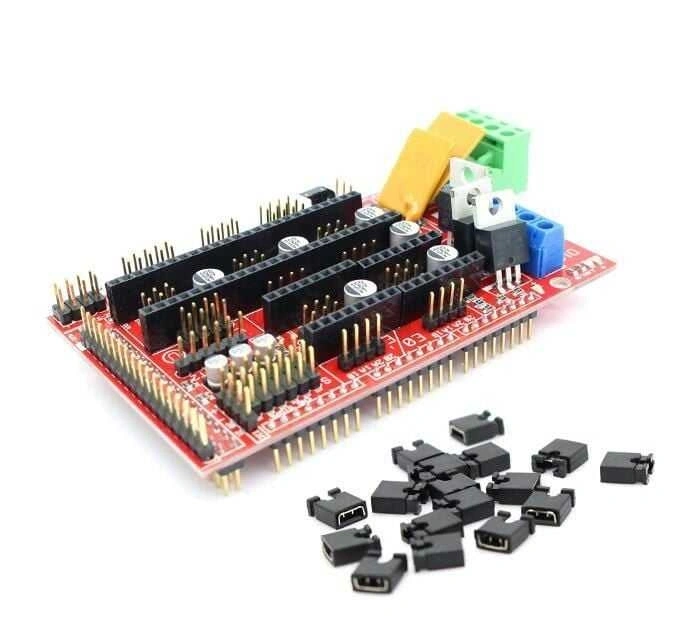

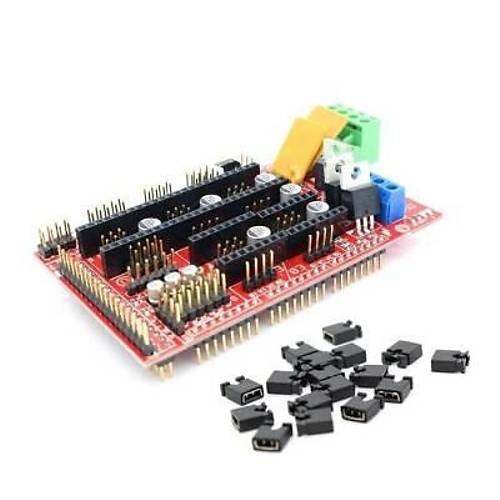

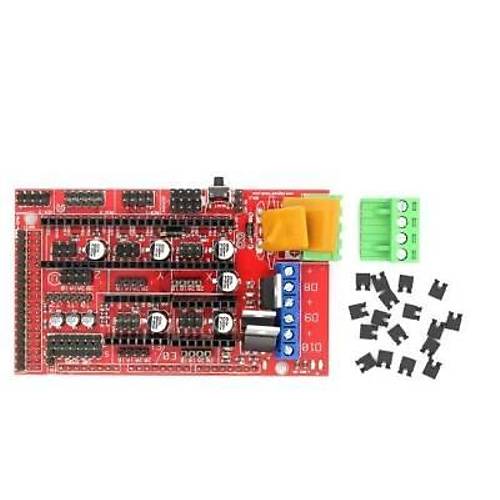

RepRap Ramps 1.4 3D Printer Kontrol Kartı

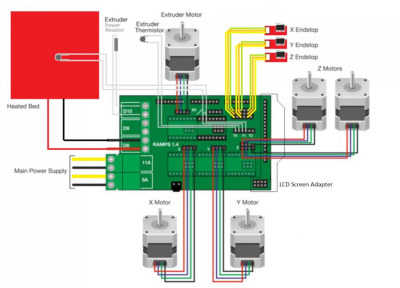

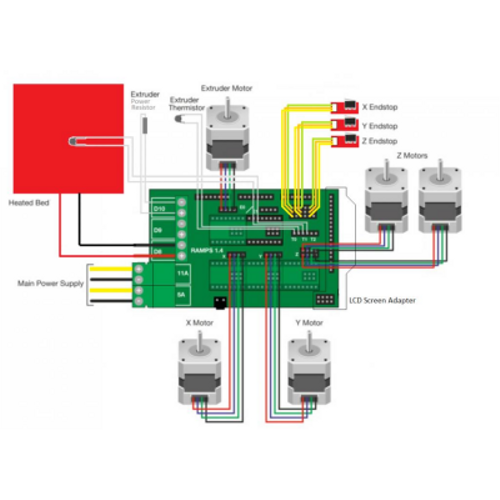

Ramps, platform (ürün yazılımı) Repap'a dayalı olarak 3D yazıcı için tasarlanmış bir sürücü kartıdır. Sadece dört adet step motor sürmek için değil, CNC ve 3D printer gibi bir çok makine türünü tasarlayabileceğiniz bir platform olarak kullanabilirsiniz. Extruder, Fanlar, Sıcaklık Sensörleri ve SD kartlar da bu karta bağlanıp kullanılabiliyor. Bir RepRap için gereken tüm elektronik donanımları düşük maliyetle küçük bir pakete sığacak şekilde tasarlanmıştır.
RAMPS, güçlü platformuyla bir Arduino Mega arayüzünü kullanıyor ve genişleme için bolca alana sahip. Arduino Mega üzerine oturtarak shield olarak kullanabilirsiniz. Arduino Mega üzerinde step sürücüleri ve ekstruder kontrol edebilirsiniz. Ek olarak, ana RAMPS kartı yığının üstüne tutulduğu sürece, bir dizi Arduino genişletme kartı sisteme eklenebilir. 5 Adet A4988 takarak step motor sürebilirsiniz.
- Kartezyen yapı ve ekstrüder kontrol etmek için genişletilebilir altyapı,
- 3 Mosfet Çıkışı ile Isıtıcı ve Fan Kontrolü,
- 3 Termistör Çıkışı
- Ek güvenlik ve bileşen koruması için 5A sigorta
- Isı tablası için 11A sigorta
- 5 A4988 Step Motor Sürücü Bağlantı yeri
- Dişi Headerlar sayesinde sürücüler kolayca takılıp, çıkarılabilir.
- Genişletme için bırakılmış I2C ve SPI pinleri
- Tüm mosfetler çok yönlü kullanım için PWM çıkışlarına bağlanmıştır.
- Limit switch, motor ve LED bağlantıları için erkek headerlar bulunur.
- Kat üzerinde dahili SD kart yeri yoktur ama SD kart modüllü bağlayabilirsiniz.
- Ledler ile ısıtıcı çıkışları aktif edildiğinde uyarı verir
