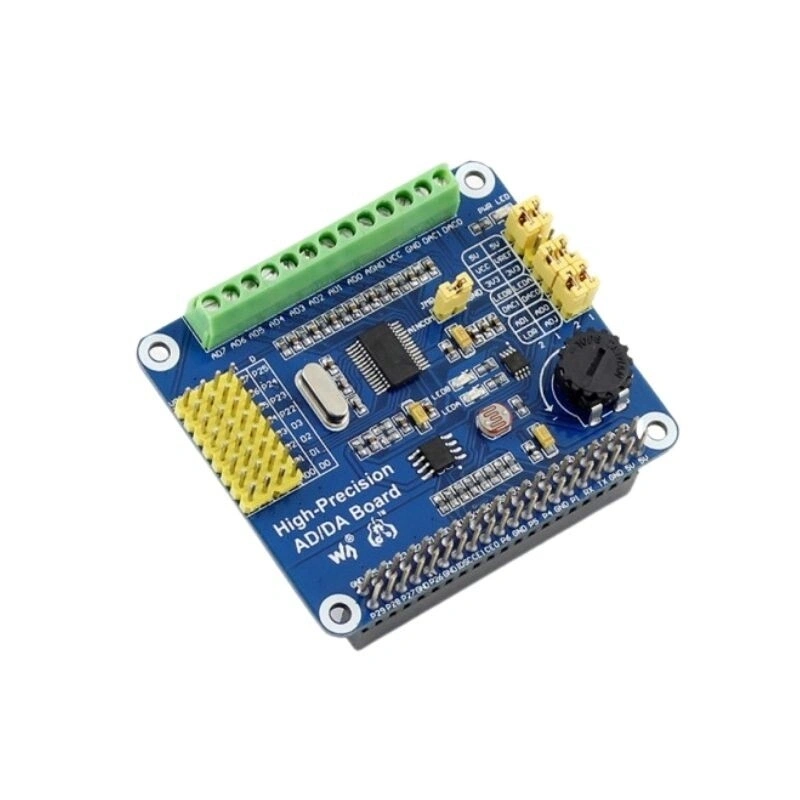

Raspberry Pi Yüksek Hassasiyetli AD/DA Genişletme Kartı
Raspberry Pi Yüksek Hassasiyetli AD/DA Genişletme Kartı Raspberry Pi Yüksek Hassasiyetli AD/DA Genişletme Kartı, Raspberry Pi ve Jetson nano için tasarlanmıştır. Yüksek Hassasiyetli AD/DA Kartı, Raspberry Pi'ye yüksek hassasiyetli AD/DA işlevleri eklemenize olanak tanır. Kullanım Kılavuzu Özellikler SKU: 11010 Yerleşik ADS1256, 8 kanallı 24 bit yüksek hassasiyetli ADC (4 kanallı diferansiyel giriş), 30 ksps örnekleme hızı. Yerleşik DAC8552, 2 kanallı 16 bit yüksek hassasiyetli DAC. Pinout, Waveshare sensör arayüzü standardıyla uyumludur, çeşitli analog sensör modüllerini bağlamak kolaydır. Yerleşik terminal bloğu, çeşitli durumlarda kullanım için uygun olan analog sinyallere ve dijital sinyallere bağlanabilen giriş ve çıkış arayüzünü kapsüller. AD/DA algılama devresi içerir, sinyal gösterimi için kolaydır. Raspberry Pi ve Jetson Nano'nun çevrimiçi örnek demosunu sağlar. Pin BCM WiringPi Açıklama DRDY P17 P0 ADS1256 data output，active-low RESET P18 P1 ADS1256 reset input PDWN P27 P2 ADS1256 Sync/Shutdown power input, active-low CS0 P22 P3 ADS1256 chip select, active-low C1 P23 P4 DAC8532 chip select, active-low DIN P10 P12 SPI data input DOUT P9 P13 SPI data output SCK P11 P14 SPI clock signal.
