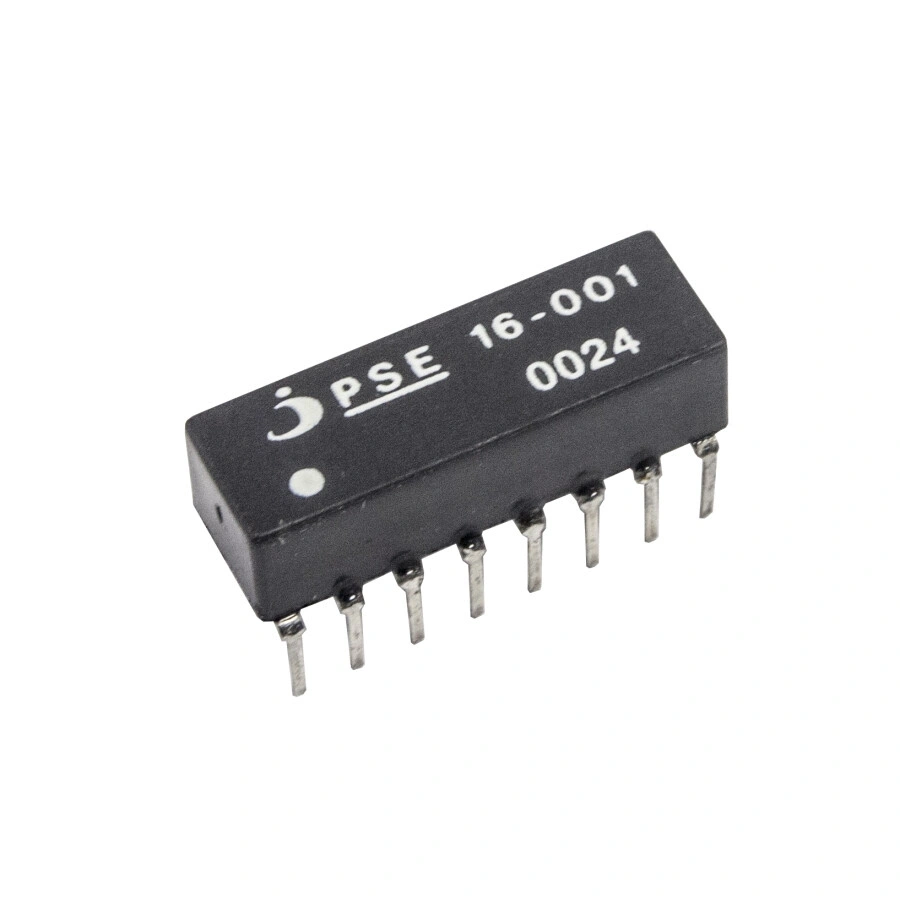

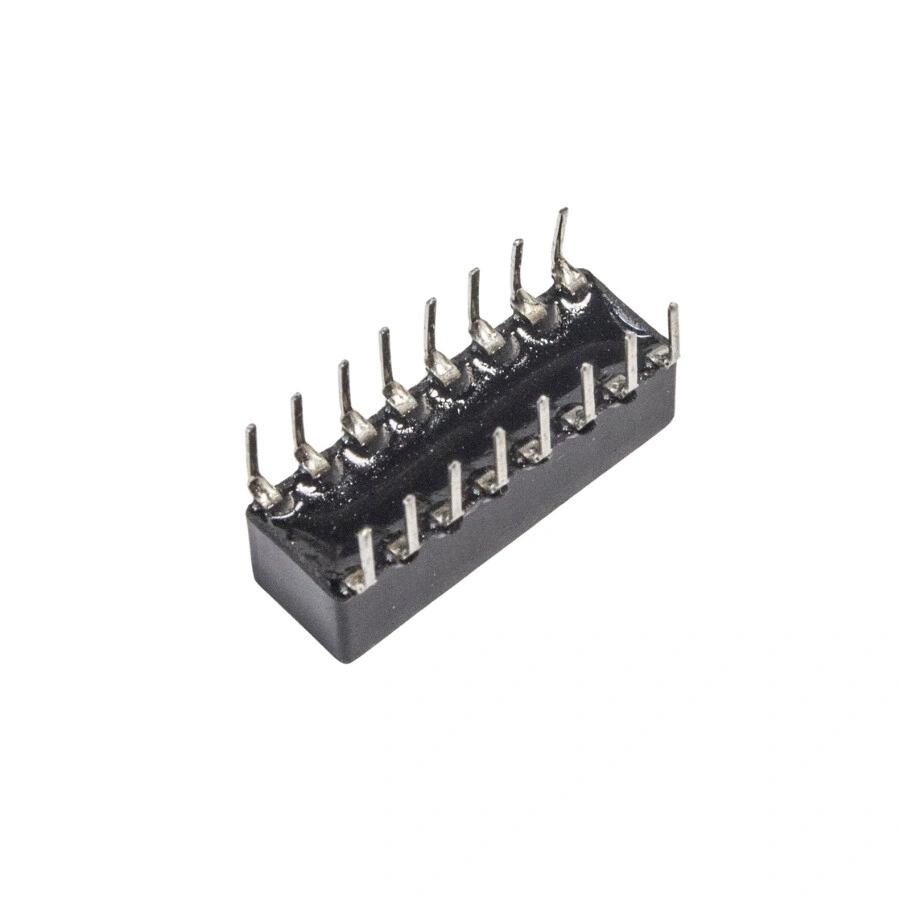

PSE 16-001 3 Kanallı LAN Manyetik İzolasyon Modülü
PSE 16-001 3 Kanallı LAN Manyetik İzolasyon Modülü LAN uygulamaları için özel olarak tasarlanmış PSE 16-001, 3 bağımsız kanal ile yüksek frekanslarda dahi stabil performans sunar. Yönlendiriciler, switchler, DSL modemler ve RJ45 modülleri gibi cihazlarda güvenle kullanılabilir. Datasheet Özellikler Kanal Sayısı: 3 bağımsız kanal Çalışma Frekansı: 1 – 100 MHz Endüktans: Min. 350 µH @ 100 kHz Elektriksel İzolasyon: 1500 Vrms (60Hz, 1 dk) Sarım Oranı: 2:1 Boyutlar: 20.0 × 6.5 × 5.0 mm Paket Tipi: DIP-16 Uygulama Alanları Ethernet yönlendiriciler Ağ anahtarları (Switch) DSL modemler RJ45 Ethernet modülleri Sarım Oranı Kullanmanın LAN Transformatörlerinde Faydaları Gerilim Düşürme (Voltage Step-Down) Sarım oranı 2:1 olduğunda, ikincil taraftaki (çip ya da PHY tarafı) gerilim, birincil taraftaki (ağ kablosu tarafı) gerilimin yarısı olur. Bu durum, MAC veya PHY gibi entegre devre bileşenlerini yüksek gerilimlerden veya girişimden korumak için önemlidir. PHY Sistemleri İçin Gerilim Uyumluluğunu Artırma Bazı Ethernet PHY çipleri, kablodan gelen tam gerilim sinyallerine dayanamaz (özellikle 100BASE-T veya 1000BASE-T ortamlarında). Bu nedenle, giriş gerilimini düşürmek için 2:1 oranlı bir transformatör kullanılır. Bu durum, giriş devrelerinde daha küçük transistörlerin kullanılmasına imkân tanır. Elektriksel İzolasyonu Geliştirme Gerilimin dönüştürülmesi sayesinde, ağ tarafı (Line Side) ile çip tarafı (Chip Side) arasındaki izolasyon artırılır. Bu da gürültüye (noise) ve elektrostatik deşarja (ESD) karşı daha iyi koruma sağlar. EMI (Elektromanyetik Girişim) Azaltma Gerilimin düşürülmesi, sistemden yayılan elektromanyetik dalgaları da azaltır. Bu, EMC/EMI testlerini (Elektromanyetik Uyumluluk) geçmeye yardımcı olur..
