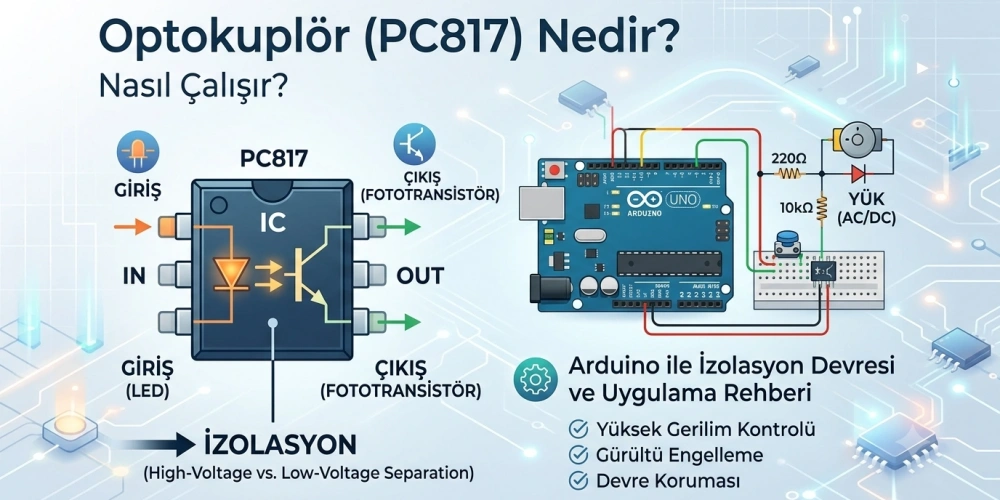

Optokuplör (PC817) Nedir?
Elektronik devrelerde düşük voltajlı kontrol sistemlerini yüksek voltajlı güç devrelerinden güvenli bir şekilde ayırmak büyük önem taşır. İşte bu noktada optokuplör (optocoupler) devreye girer. Özellikle PC817, Arduino projelerinden endüstriyel otomasyon sistemlerine kadar geniş bir kullanım alanına sahip, en yaygın optokuplör entegrelerinden biridir.
Bu rehberdePC817 nedir, nasıl çalışır, pin dizilimi, teknik özellikleri, Arduino ile bağlantısı, örnek devre uygulaması ve kullanım alanlarını adım adım inceleyeceğiz.
Optokuplör
Optokuplör, iki elektronik devre arasında elektriksel temas olmadan veri veya sinyal aktarımı sağlayan elektronik bir bileşendir. PC817 içerisinde bulunan kızılötesi LED ve fototransistör sayesinde sinyal ışık yoluyla iletilir. Böylece yüksek voltajın düşük voltajlı devrelere zarar vermesi önlenir.
Optokuplör Nedir?
Optokuplör; giriş ve çıkış devrelerini galvanik izolasyon ile birbirinden ayıran yarı iletken bir bileşendir. İçerisinde iki temel yapı bulunur:
LED aktif olduğunda yaydığı ışık, karşı taraftaki fototransistörü iletime geçirir. Böylece elektriksel bağlantı olmadan güvenli sinyal aktarımı gerçekleşir.
Bu yapı sayesinde Arduino, STM32, ESP32, Raspberry Pi ve PLC gibi kontrol kartları; röleler, motor sürücüler, inverterler ve yüksek gerilimli sistemlerden güvenle izole edilir.
PC817 Nasıl Çalışır?
PC817'in çalışma prensibi oldukça basittir.
Giriş tarafındaki LED'e akım uygulanır.
LED kızılötesi ışık üretir.
Bu ışık karşı taraftaki fototransistörü tetikler.
Fototransistör iletime geçerek çıkış sinyalini oluşturur.
Bu işlem sırasında giriş ve çıkış arasında elektriksel temas bulunmaz. Veri yalnızca ışık ile aktarılır.
Bu sayede:
Elektrik çarpması riski azalır.
Yüksek gerilim mikrodenetleyiciye ulaşmaz.
Topraklama kaynaklı parazitler engellenir.
Hassas elektronik bileşenler korunur.
Neden PC817 Kullanılır?
PC817'in tercih edilmesinin başlıca nedenleri şunlardır:
Arduino ve mikrodenetleyicileri yüksek voltajdan korur.
Güç devresi ile kontrol devresini tamamen ayırır.
Elektriksel gürültüyü azaltır.
Endüstriyel sistemlerde güvenilirlik sağlar.
Kısa devre ve ani gerilim yükselmelerinin etkisini azaltır.
Haberleşme hatlarında izolasyon sağlar.
PC817 Pin Dizilimi
PC817 toplam dört bacağa sahiptir.
| Pin | Görevi |
|---|
| 1 | LED Anot (+) |
| 2 | LED Katot (-) |
| 3 | Fototransistör Emitör |
| 4 | Fototransistör Kolektör |
Bağlantı yapılırken LED tarafına mutlaka uygun değerli seri direnç eklenmelidir.
PC817 Teknik Özellikleri
| Özellik | Değer |
|---|
| Paket Tipi | DIP-4 / SMD |
| İzolasyon Gerilimi | 5 kVrms |
| LED İleri Gerilimi | Yaklaşık 1.2 V |
| LED Akımı | Maksimum 50 mA |
| Kolektör-Emitör Gerilimi | 80 V |
| Çalışma Sıcaklığı | -30°C ~ +100°C |
| CTR (Current Transfer Ratio) | Yaklaşık %50–600 (serisine göre değişir) |
PC817 ile Elektriksel İzolasyon Nasıl Sağlanır?
Normal bir bağlantıda iki devre aynı elektrik hattını paylaşır.
Optokuplör kullanıldığında ise:
Kontrol kartı yalnızca LED'i sürer.
Güç devresi yalnızca fototransistörü kullanır.
İki devre arasında doğrudan elektrik akışı olmaz.
Bu yöntem özellikle 220V AC ile çalışan röle kartlarında oldukça güvenlidir.
Arduino ile PC817 Bağlantısı
Arduino projelerinde PC817, mikrodenetleyiciyi yüksek gerilimden korumak için sıkça kullanılır.
Gerekli Malzemeler
Bağlantı Adımları
Arduino dijital pini → 220 Ω direnç → PC817 Pin 1
PC817 Pin 2 → GND
PC817 Pin 4 → +5V (pull-up direnç üzerinden)
PC817 Pin 3 → Arduino giriş pini veya kontrol edilen devre
Bu yapı sayesinde Arduino yalnızca optokuplörün LED kısmını sürer; çıkış tarafı ise izole şekilde çalışır.
Arduino Örnek Kodu
const int optoPin = 8;
void setup() {
pinMode(optoPin, OUTPUT);
}
void loop() {
digitalWrite(optoPin, HIGH);
delay(1000);
digitalWrite(optoPin, LOW);
delay(1000);
}
Bu örnek, PC817 üzerinden bağlı bir yükü 1 saniye aralıklarla açıp kapatır.
Örnek Proje: Arduino'yu 220V Röle Devresinden İzole Etme
Bu projede amaç, Arduino ile çalışan bir röleyi doğrudan sürmek yerine PC817 kullanarak güvenli bir izolasyon sağlamaktır.
Projenin Avantajları
Arduino yüksek gerilimden korunur.
Röle kaynaklı parazitler azaltılır.
Devre daha güvenli ve kararlı çalışır.
Endüstriyel uygulamalara uygun hale gelir.
Bu yöntem; akıllı ev sistemleri, otomasyon panoları, pompa kontrolü ve aydınlatma projelerinde yaygın olarak kullanılır.
PC817 Nerelerde Kullanılır?
PC817 çok geniş bir kullanım alanına sahiptir.
Endüstriyel otomasyon
PLC sistemleri
Motor sürücüler
Güç kaynakları (SMPS)
İnverter devreleri
Röle kartları
Arduino projeleri
ESP32 uygulamaları
Raspberry Pi projeleri
Akıllı ev sistemleri
Robotik uygulamalar
Haberleşme devreleri
PC817 Yerine Kullanılabilecek Alternatifler
İhtiyaca göre aşağıdaki optokuplörler de tercih edilebilir:
Her model; hız, akım kapasitesi ve kullanım amacına göre farklı avantajlar sunar.
PC817 Kullanırken Dikkat Edilmesi Gerekenler
LED tarafında mutlaka seri direnç kullanın.
Maksimum LED akımını aşmayın.
Pin dizilimini kontrol etmeden lehimleme yapmayın.
İzolasyon mesafelerine dikkat edin.
PCB tasarımında yüksek ve düşük gerilim yollarını ayırın.
Endüstriyel uygulamalarda üretici veri sayfasındaki sınır değerlere uyun.
Sık Sorulan Sorular
PC817 ne işe yarar?
Düşük voltajlı kontrol devresini yüksek voltajlı güç devresinden elektriksel olarak izole ederek güvenli sinyal aktarımı sağlar.
PC817 Arduino ile kullanılabilir mi?
Evet. Arduino, ESP32 ve diğer mikrodenetleyici kartları ile güvenle kullanılabilir.
PC817 AC gerilim anahtarlayabilir mi?
Hayır. PC817'in çıkışında fototransistör bulunur. AC yüklerin kontrolü için uygun sürücü elemanları veya triyak tabanlı optokuplörler kullanılmalıdır.
PC817 neden seri direnç ile kullanılır?
LED üzerinden geçen akımı sınırlayarak optokuplörün zarar görmesini önlemek için.
PC817 ile röle sürülebilir mi?
Evet. Ancak rölenin akım ihtiyacına bağlı olarak çıkışta uygun bir transistör veya sürücü devresi kullanılması önerilir.
