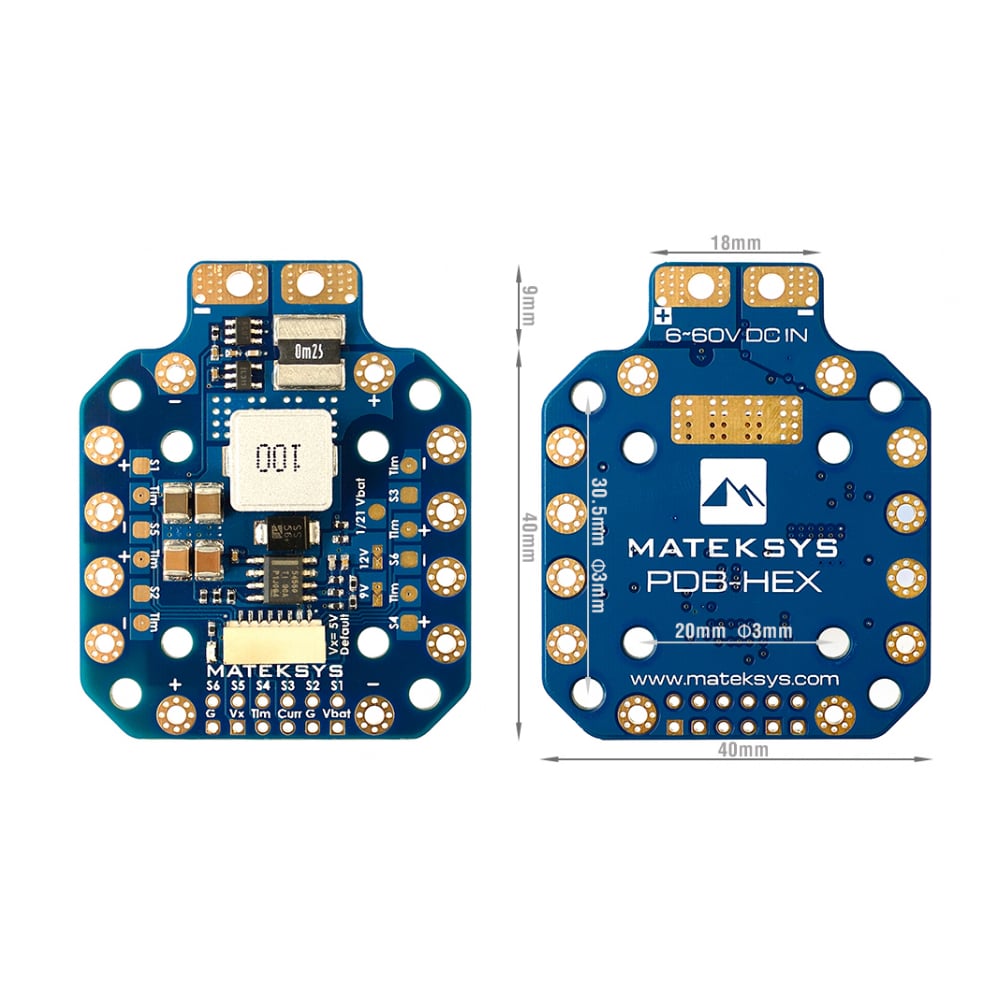

Matek PDB-HEX 2-12s 5A 5-12V W/ 264a Bec Drone Güç Dağıtım Kartı
Giriş voltaj aralığı: 6 ~ 60V (2 ~ 12S LiPo)
PDB/akım algılama direnci: 140A cont, 264A patlaması.
ESC güç pedleri: 60A cont. 100A burst
6x ESC güç/sinyal/telemetri pedleri
Akım sensörü: 264A, 3.3V ADC
Akım ölçeği 125 (INAV / BF), BATT_AMP_PERVLT 80 (ArduPilot)
JST-SH-8P konektör ve ped
Vbat: akü voltajı
G: kat
Curr: akım sinyali
Tlm: ESC telemetri için çift Tlm pedleri
S1 / S2 / S3 / S4 / S5 / S6: ESC sinyali
Vx: denetleyici çıkışı
BEC Vx çıkışı (5V standart)
Vx = 5V standart, sürekli 5 amper
Köprü 9V jumper, Vx = 9V, sürekli 4 amper, Max 5A
Köprü 12V jumper, Vx = 12V, sürekli 4 amper, Max 5A
Çıkış kısa devre toleranslı (1 saniye)
Aşırı akım koruması ve kendini kurtarma
Gerilim bölücü
1K: 20K dirençler
Çıkış 1/21 Vbat voltajı
Fiziksel
Montaj: 30.5x30.5mm, 20x20mm, Φ3mm
Boyutlar: 49x40x6mm
Ağırlık: 12g
