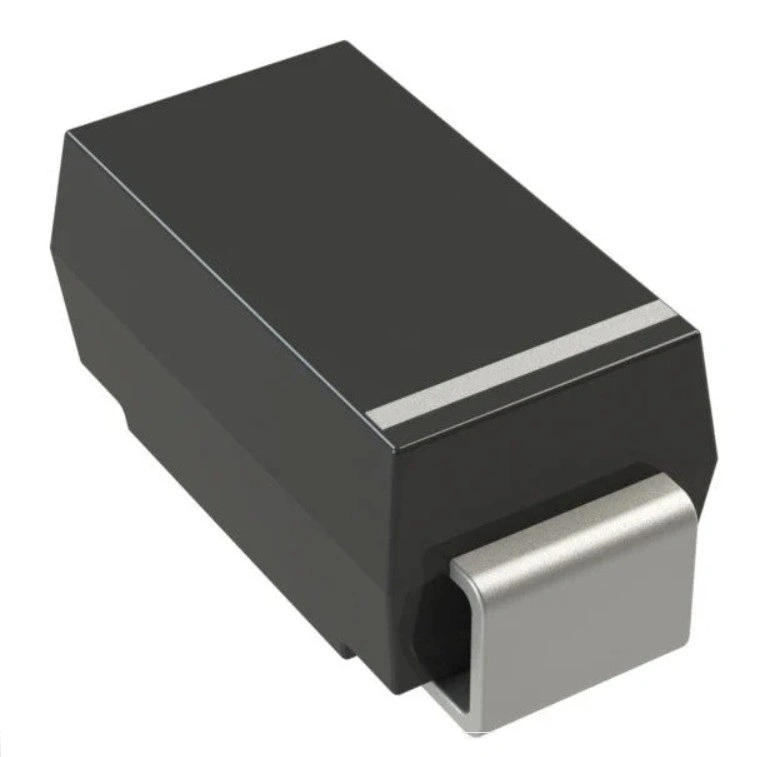

Littelfuse SMAJ5.0CA 5V 400W Çift Yönlü TVS Diyot
Littelfuse SMAJ5.0CA, elektronik devreleri ani gerilim yükselmeleri (ESD, EFT ve yıldırım kaynaklı darbeler) karşısında korumak amacıyla geliştirilmiş çift yönlü (Bidirectional) TVS (Transient Voltage Suppressor) diyottur. 5V çalışma gerilimi, 400W tepe darbe gücü ve 9.2V maksimum klemp gerilimi sayesinde haberleşme ekipmanları, güç kaynakları, endüstriyel kontrol sistemleri ve otomotiv elektroniğinde güvenilir aşırı gerilim koruması sağlar. DO-214AC (SMA) SMD paket yapısı sayesinde kompakt PCB tasarımlarına kolayca entegre edilir.
SMAJ serisi, hızlı tepki süresi, düşük kaçak akımı ve yüksek darbe dayanımı ile hassas elektronik bileşenlerin korunmasına yardımcı olur. Çift yönlü yapısı sayesinde AC sinyaller ve çift yönlü veri hatları için ideal çözüm sunarken, geniş çalışma sıcaklığı aralığı ile zorlu endüstriyel ortamlarda uzun ömürlü kullanım sağlar.
Teknik Özellikleri
- Model: SMAJ5.0CA
- Marka: Littelfuse
- Ürün Tipi: TVS (Transient Voltage Suppressor) Diyot
- Seri: SMAJ
- Polarite: Çift Yönlü (Bidirectional)
- Çalışma (Stand-off) Gerilimi (VRWM): 5V
- Kırılma Gerilimi (VBR): 6.4V ~ 7.0V
- Maksimum Klemp Gerilimi (VC): 9.2V
- Tepe Darbe Gücü (10/1000µs): 400W
- Tepe Darbe Akımı (IPP): 43.5A
- Paket Tipi: DO-214AC (SMA)
- Montaj Tipi: SMD (Surface Mount)
- Çalışma Sıcaklığı: -65°C ~ +150°C
- Uygulama: Genel Amaçlı Aşırı Gerilim Koruması
- Ürün Durumu: Active
Anahtar Avantajlar
- 400W darbe gücü kapasitesi sayesinde ani gerilim yükselmelerini etkili şekilde sönümler. Bu da hassas elektronik bileşenlerin zarar görmesini önlemeye yardımcı olur. Devre güvenilirliğini artırır. Uzun ömürlü koruma sağlar.
- Çift yönlü TVS yapısı sayesinde AC sinyaller ve çift yönlü veri hatlarında güvenle kullanılabilir. Bu da ilave yön kontrolü gerektirmeden kolay tasarım imkânı sunar. Devre tasarımını sadeleştirir. Çok yönlü kullanım sağlar.
- Pikosaniye seviyesindeki hızlı tepki süresi sayesinde ani gerilim darbelerine anında müdahale eder. Bu da ESD ve EFT kaynaklı arızaların önüne geçilmesine yardımcı olur. Elektronik sistem güvenliğini artırır. Hassas devreleri korur.
- Kompakt DO-214AC (SMA) SMD paketi sayesinde otomatik dizgi üretim süreçlerine uygundur. Bu da PCB üzerinde yer tasarrufu sağlar. Seri üretimi kolaylaştırır. Modern elektronik tasarımları destekler.
Uygulama Alanları
- Güç giriş devrelerinde kullanılır. Ani gerilim darbelerine karşı koruma sağlar. Bu da güç kaynaklarının güvenilirliğini artırır. Endüstriyel elektronik sistemler için uygundur.
- USB, RS-485 ve diğer haberleşme hatlarında kullanılır. ESD ve geçici gerilim darbelerini bastırır. Bu da veri iletişim güvenilirliğini artırır. Haberleşme ekipmanlarını korur.
- Otomotiv elektronik sistemlerinde kullanılır. Elektriksel gürültü ve gerilim sıçramalarına karşı koruma sağlar. Bu da elektronik kontrol ünitelerinin güvenilir çalışmasını destekler. Araç elektroniğinde yaygın olarak tercih edilir.
- Endüstriyel kontrol kartları ve tüketici elektroniğinde kullanılır. Hassas entegre devreleri aşırı gerilimden korur. Bu da sistem ömrünü uzatır. Profesyonel elektronik projeler için ideal çözümdür.
Not: Global tedarikçilerden orijinal olarak tedarik edilip satışa sunulmuştur
Paket İçeriği
1 Adet Littelfuse SMAJ5.0CA 5V 400W Çift Yönlü TVS Diyot
