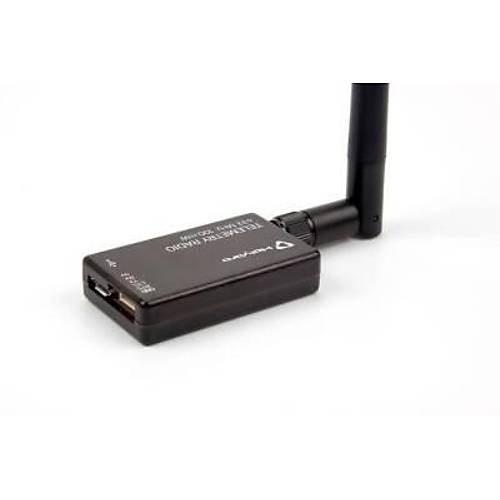

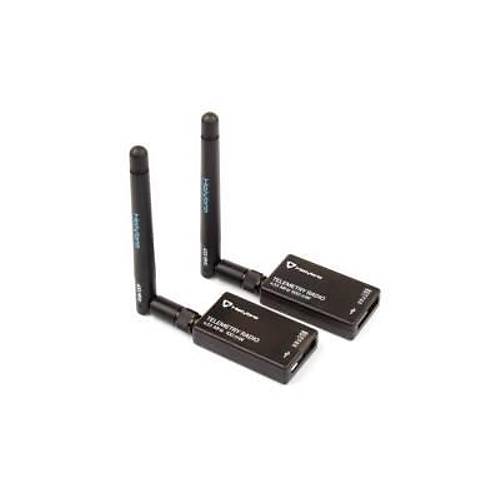

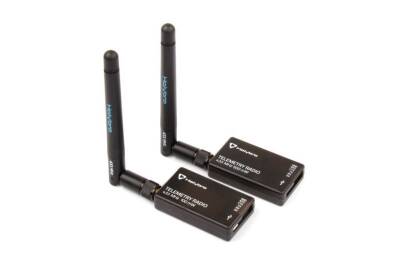

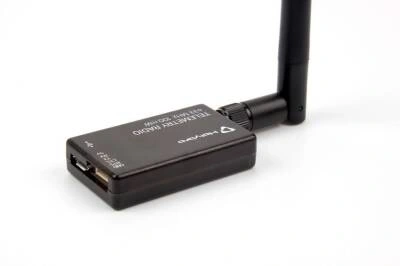

Holybro Telemetri Radyosu, tipik olarak "kutunun dışında" 300 metreden daha iyi menzillere izin veren küçük, hafif ve ucuz bir açık kaynaklı radyo platformudur (menzil, yerde bir yama anteni kullanılarak birkaç kilometreye kadar uzatılabilir). Radyo, MAVLink paketleri ile iyi çalışacak ve Görev Planlayıcı, Helikopter, Rover ve Uçak ile entegre olacak şekilde özel olarak tasarlanmış açık kaynaklı aygıt yazılımını kullanır.
Telsizler 915Mhz veya 433Mhz olabilir ve ülkenize / bölgenize uygun modeli satın almalısınız.
İşleme:
100 mW maksimum çıkış gücü (ayarlanabilir) -117 dBm alma hassasiyeti
Açık kaynaklı SIK ürün yazılımı
RP-SMA konektörü
Uyarlanabilir TDM UART arayüzü aracılığıyla 2 yollu tam çift yönlü iletişim
Şeffaf seri bağlantı
MAVLink protokol çerçevesi
Frekans Atlamalı Yayılı Spektrum (FHSS) Yapılandırılabilir görev döngüsü
Hata düzeltme, bit hatalarının% 25'ine kadarını düzeltir Açık kaynaklı SIK ürün yazılımı
Görev Planlayıcı ve APM Planlayıcı aracılığıyla yapılandırılabilir
FT230X, BASIC UART IC'ye bir USB'dir
Özellikler
Değiştirilebilir hava ve yer modülleri 915 veya 433 mHz
Mikro USB bağlantı noktası
6 konumlu JST-GH konektörü
• Boyutlar
28 x 53 x 10,7 mm (antensiz)
•Güç
Besleme gerilimi: 5VDC (USB veya JST-GH'den)
İletim akımı: 20dBm'de 100 mA
Akım alın: 25 mA
Seri arayüz: 3,3 V UART
• Durum LED'leri
Telsizlerde biri kırmızı ve biri yeşil olmak üzere 2 durum LED'i vardır. Farklı LED durumlarının anlamı:
Yeşil LED yanıp sönüyor - başka bir radyo arıyor
Yeşil LED sabit - başka bir radyo ile bağlantı kuruldu
Kırmızı LED yanıp sönüyor - veri aktarılıyor
Sabit kırmızı LED - aygıt yazılımı güncelleme modunda
• Pixhawk4'e bağlanılıyor
Radyoyu Pixhawk4’ünüzün "Telem 1” e bağlamak için telsizle birlikte gelmesi gereken 6 pimli JST-GH konektörünü kullanın ("Telem 2” de kullanılabilir ancak varsayılan öneri "Telem1” dir).
• Bir PC'ye Bağlanma
Radyoyu Windows PC'nize bağlamak, mikro USB kablosunu (radyo ile birlikte verilmiş olması gerekir) PC'nize bağlamak kadar basittir. Gerekli sürücüler otomatik olarak kurulmalıdır ve radyo, Windows Aygıt Yöneticisinde Bağlantı Noktaları (COM ve LPT) altında yeni bir "USB Seri Bağlantı Noktası" olarak görünecektir. Görev Planlayıcısının COM Bağlantı Noktası seçimi açılır menüsü de aynı yeni COM bağlantı noktasını içermelidir.

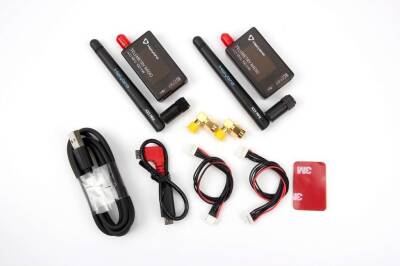

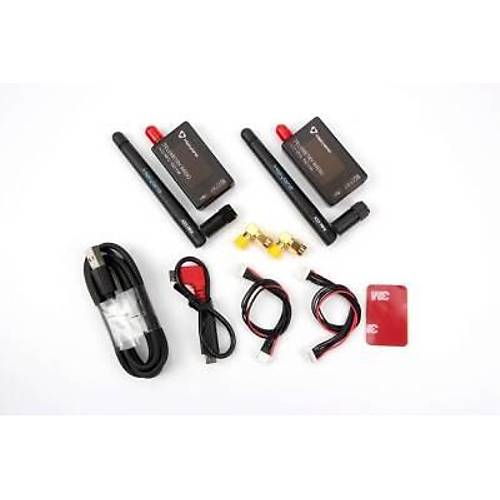

Paket içeriği:
antenli radyo modülleri * 2
Mikro USB kablosu * 1
Android OTG adaptör kablosu * 1
GH 6P-GH 6P kablosu * 1
MLX 6P-GH 6P kablosu * 1
SMA Adaptörü * 2
