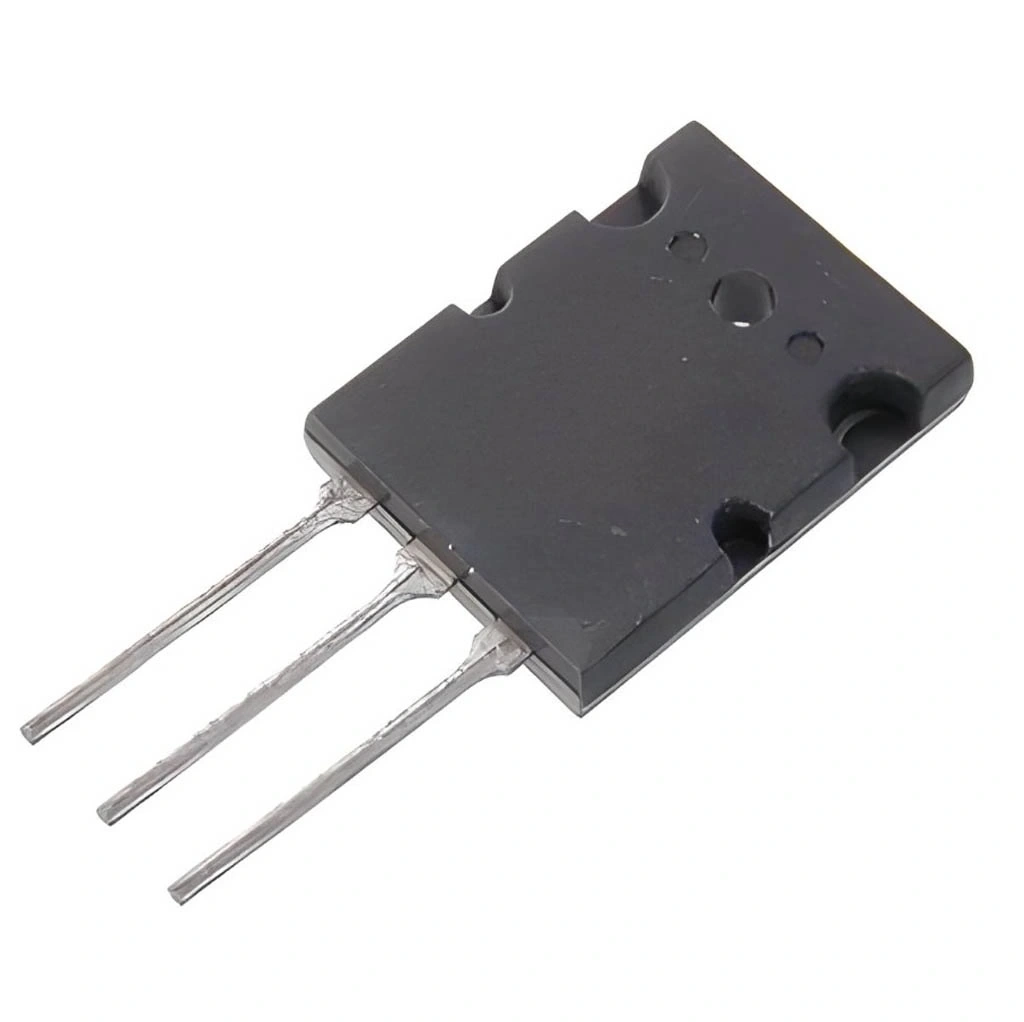

FGL40N120AND 1200V 64A 500W Npt Igbt Transistör To-264

FGL40N120AND 1200V 64A 500W NPT IGBT Transistör TO-264

FGL40N120AND, yüksek gerilim ve yüksek güç uygulamaları için özel olarak tasarlanmış bir NPT (Non-Punch Through) IGBT (Insulated Gate Bipolar Transistor) güç transistörüdür. Fairchild Semiconductor tarafından üretilen bu transistör, TO-264 paketinde sunulmaktadır.

1200V kollektör-emitör gerilimi ve 64A sürekli kollektör akımına sahip olan bu elektronik komponent, endüstriyel sürücüler, inverterler ve yüksek güçlü güç kaynakları gibi zorlu uygulamalar için idealdir.

500W güç dağıtım kapasitesi ve hızlı anahtarlama özellikleriyle bu IGBT transistör, endüstriyel motor sürücüleri, solar inverterler ve güç dönüştürme sistemleri için güvenilir ve verimli bir çözüm sunar.

Teknik Özellikler

FGL40N120AND 1200V 64A 500W NPT IGBT Transistör TO-264'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: NPT IGBT (Insulated Gate Bipolar Transistor)
• Paket Tipi: TO-264
• Üretici: Fairchild Semiconductor (ON Semiconductor)
• Kollektör-Emitör Gerilimi (VCES): 1200V
• Kollektör Sürekli Akımı (IC): 64A (TC=25°C)
• Kollektör Pals Akımı (ICM): 128A
• Gate-Emitör Gerilimi (VGES): ±20V
• Kollektör Gücü (PC): 500W
• Kollektör-Emitör Doyum Gerilimi (VCE(sat)): 2.7V (Tipik, IC=64A)
• Gate Eşik Gerilimi (VGE(th)): 5.5V (Tipik)
• Giriş Kapasitansı (Cies): 2900pF (Tipik)
• Çıkış Kapasitansı (Coes): 275pF (Tipik)
• Güç Dağıtımı: 500W (TC=25°C)
• Açılma Gecikmesi Süresi (td(on)): 65ns (Tipik)
• Kapanma Gecikmesi Süresi (td(off)): 220ns (Tipik)
• Toplam Gate Yükü (Qg): 150nC (Tipik)
• Çalışma Sıcaklığı: -55°C ~ +150°C
• Termal Direnç (RθJC): 0.25°C/W
• İzolasyon Gerilimi: 2500V AC
• NPT Teknolojisi: Evet

Kullanım Alanları

FGL40N120AND 1200V 64A 500W NPT IGBT Transistör TO-264'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Güç Dönüştürücüleri

• Yüksek güçlü inverterler
• Frekans dönüştürücüler
• UPS sistemleri
• AC/DC ve DC/DC dönüştürücüler

Motor Kontrol Sistemleri

• AC motor sürücüleri
• Servo motor kontrolörleri
• Endüstriyel otomasyon ekipmanları
• CNC makineleri güç katları

Yenilenebilir Enerji Sistemleri

• Solar inverterler
• Rüzgar enerjisi dönüştürücüleri
• Batarya şarj kontrolörleri
• Enerji depolama sistemleri

Güç Kaynakları

• Anahtarlamalı güç kaynakları (SMPS)
• Endüstriyel güç kaynakları
• Yüksek güçlü DC/DC dönüştürücüler
• Elektrik ark kaynak makineleri

Isıtma ve İndüksiyon Sistemleri

• İndüksiyon ısıtma sistemleri
• Elektrikli fırınlar
• Endüstriyel ısıtıcılar
• RF güç kaynakları

Avantajlar ve Özellikler

FGL40N120AND 1200V 64A 500W NPT IGBT Transistör TO-264'ün sağladığı avantajlar ve çözümler.

• Yüksek Gerilim Kapasitesi: 1200V VCES ile zorlu endüstriyel uygulamalara uygun
• Yüksek Akım Taşıma Kapasitesi: 64A sürekli akım, 128A pals akımı
• NPT (Non-Punch Through) Teknolojisi: İyileştirilmiş sıcaklık kararlılığı
• Düşük Anahtarlama Kayıpları: Verimli enerji dönüşümü
• Kısa Devrelere Dayanıklılık: Güvenilir operasyon
• Geniş Güvenli Çalışma Alanı (RBSOA): Güvenilir anahtarlama performansı
• Dayanıklı TO-264 Paketi: Üstün termal performans ve kolay montaj
• Düşük Termal Direnç: 0.25°C/W ile etkili ısı dağıtımı
• Pozitif VCE(sat) Sıcaklık Katsayısı: Paralel bağlantıda güvenli çalışma

Montaj ve Kullanım

FGL40N120AND 1200V 64A 500W NPT IGBT Transistör TO-264'ün montaj ve kullanım süreci hakkında bilgiler.

Devre tasarımı için yapmanız gerekenler:

• TO-264 paketi için uygun soğutucu kullanın (genellikle 0.25°C/W veya daha düşük)
• Gate sürücü devresini optimize edin (tipik +15V/-5V gate gerilimi)
• Hızlı ve güçlü bir gate sürücü IC kullanın (minimum 1A pik akım kapasiteli)
• Gate direncini anahtarlama hızı/EMI dengesine göre seçin (tipik 10-47Ω)
• Gate ve emitör arasına 15V zener diyot bağlayarak aşırı gerilime karşı koruyun
• Endüktif yükler için uygun snubber devresi tasarlayın
• PCB'de geniş bakır yollar ve alanlar kullanarak akım taşıma kapasitesini artırın

IGBT temel kullanım bilgileri:

• IGBT'nin açılması için gate-emitör arasına +15V (tipik) uygulayın
• Kapatmak için gate-emitör arasına 0V veya -5V uygulayın
• Düşük indüktanslı gate bağlantıları kullanarak parazitik etkenleri azaltın
• IGBT'nin ısınmasını sürekli olarak izleyin, sıcaklık 150°C'yi geçmemelidir
• Islak ortamlarda kullanılmadan önce uygun şekilde yalıtın
• Paralel bağlantıda aynı karakteristiğe sahip IGBT'ler kullanın
• Sigortalar ve aşırı akım koruma devreleri ekleyerek sistemi koruyun

Sorun Giderme ve İpuçları

FGL40N120AND 1200V 64A 500W NPT IGBT Transistör TO-264 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Soğutucuyu iyileştirin ve termal macunu kontrol edin
• Yavaş Anahtarlama: Gate sürücü devresini optimize edin, gate direncini azaltın
• Parazitik Salınımlar: Gate devresine küçük ferrit boncuk ekleyin
• Zayıf Kısa Devre Dayanımı: Hızlı kısa devre koruma devresi ekleyin

Verimli Kullanım İpuçları

• Akım dengesini sağlamak için paralel IGBT'ler arasında küçük emitör dirençleri kullanın
• Düşük indüktanslı devre tasarımı için katmanlı bus bar yapısı kullanın
• Yüksek di/dt'li uygulamalarda snubber kondansatörleri kullanın
• Çevre sıcaklığının düşük olması için uygun havalandırma sağlayın

Paket İçeriği

• FGL40N120AND 1200V 64A 500W NPT IGBT Transistör TO-264
