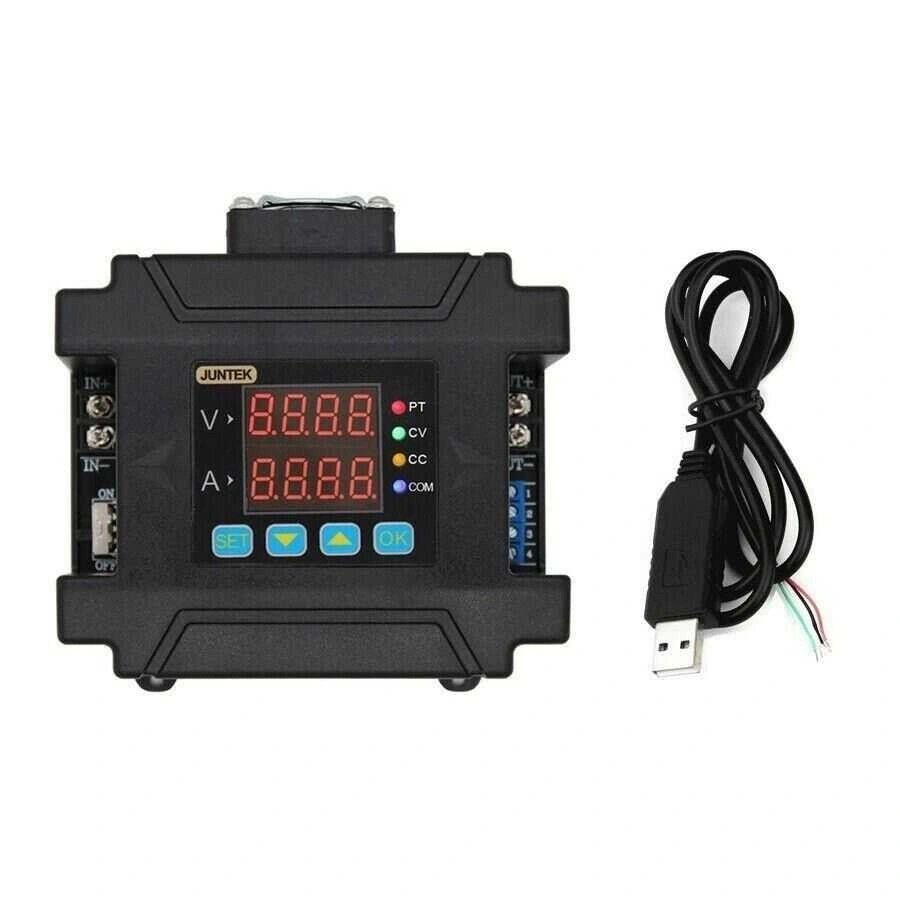

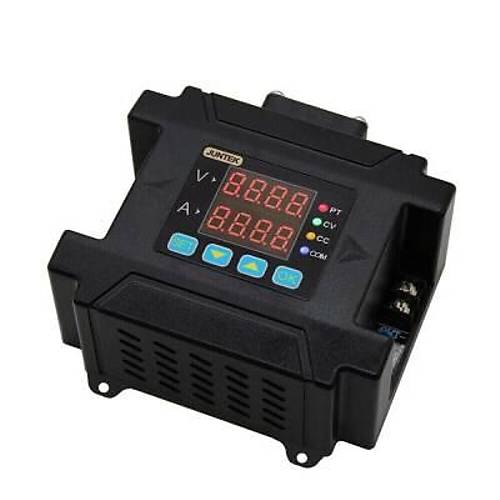

DPM8624 60V 24A Programlanabilir DC-DC Güç Kaynağı
DPM8600 serisi programlanabilir DC güç kaynağı, çıkış Voltajı, akım, sıcaklık ve diğer parametreleri dijital olarak görüntüleyebilir. Sabit Voltaj ve sabit akım olmak üzere iki farklı çıkış durumuna sahiptir.
Giriş DC Voltajı 10-75V güç kaynağı veya pil ile, bunları yüksek hassasiyetli dijital ayarlanabilir DC güç kaynağı veya şarj cihazında birleştirebilirsiniz.
Çıkış Voltajı 0-60V dijital olarak sürekli ayarlanabilir, minimum Voltaj çözünürlüğü 10mV\\\'dir ve dalgalanma 50mVpp\\\'den düşüktür. Çıkış akımı 0-24A (minimum çözünürlük 1mA), 2 farklı modele ayrılmıştır, akım dijitaldir ve sürekli ayarlanabilir.
BUCK yapısının anahtarlamalı güç kaynağı teknolojisine dayanarak, çalışma frekansı 150KHz\\\'e kadardır ve minimum 0,5V diferansiyel Voltajı ile hala stabil çalışabilir.

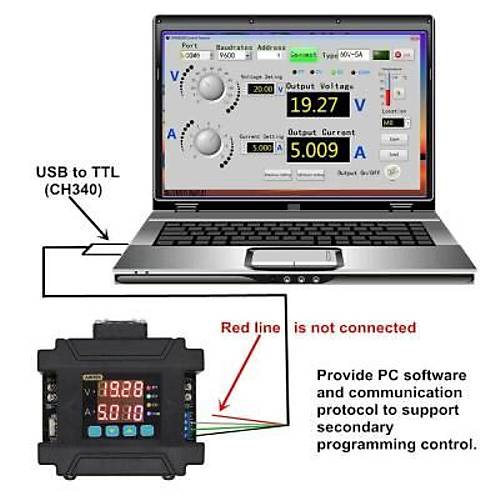

Standart "USB\\\'den TTL\\\'ye", TTL seri iletişimini destekler, Güç kaynağını kontrol etmek için PC yazılımı kullanması uygundur. İletişim protokolü, basit bir iletişim protokolüne ve makine menüsünde serbestçe seçilebilen bir MODBUS-RTU iletişim protokolüne bölünmüştür. TTL arabirimi aracılığıyla, ücretsiz bir yazılım kullanarak bir PC\\\'den tüm ayarları rahatça değiştirmek de mümkündür.
Ampermetre, akıllı sayaç, LED sürücü, güneş enerjisi sistemleri için Voltaj regülatörü veya endüstriyel kontrolör olarak kullanılabilir.
Teknik Özellikler
-
Giriş Voltajı aralığı: 10-75V
-
Çıkış Voltaj aralığı: 0.01-60V
-
Çıkış Akımı aralığı: 0.01-24A
-
Çıkış gücü aralığı: 0-1440W
-
Çıkış Voltajı ayar çözünürlüğü: 10mV
-
Çıkış akımı ayar çözünürlüğü: 10mA
-
Çıkış dalgalanması: <50mVpp
-
Dönüşüm Verimliliği: %92 (Giriş 40V, Çıkış 30V, Akım 7A)
-
Voltaj ve akım görüntüleme doğruluğu: 10mV, 10mA
-
Voltaj hatası: %2+1 hane
-
Mevcut hata: %5+2 basamak
-
Tepki süresi: <50ms
-
Çalışma Frekansı: 150KHz
-
Çalışma Sıcaklığı: -10°C ila +45°C
- TTLseri iletişim arayüzü
-

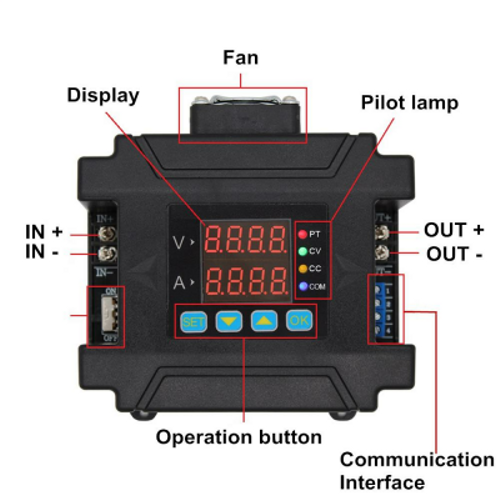

Kontrol Yöntemi: Dijital Kontrol + LED Ekran
-
Ağırlık: 420g
-
Boyutlar: 150 x 120 x 59 mm
-
Paket Ağırlığı: 560g
-
Paket Boyutu: 210 x 150 x 75 mm
Datasheet
