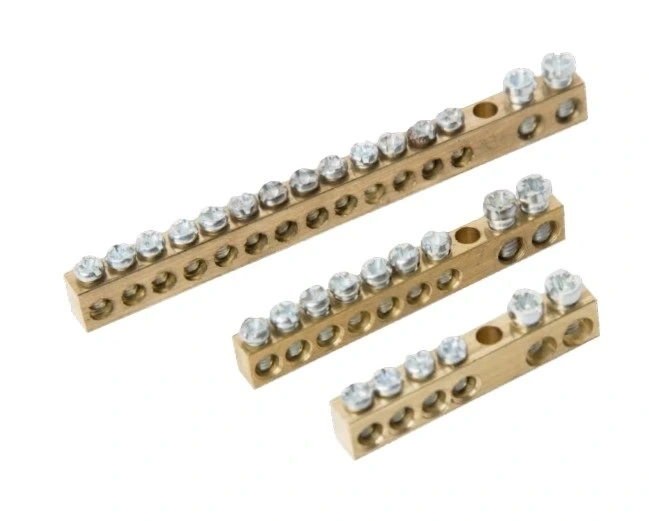

Delikli Pano Topraklama Klemensi Ayaksız PTK5000-24 6.5 x 9 mm 20 Adet
Delikli Pano Topraklama Klemensi Ayaksız PTK5000-24 6.5 x 9 mm 20 Adet, elektrik panolarında güvenli ve standartlara uygun topraklama bağlantıları oluşturmak için tasarlanmış kompakt bir settir. Ayaksız yapısı sayesinde doğrudan montaj yüzeyine sabitlenerek minimal alan kullanımı sağlar ve sınırlı alanlar için ideal çözüm sunar.
Yüksek kaliteli pirinç malzemeden üretilen ve korozyona karşı nikel kaplama ile korunan bu klemensler, profesyonel elektrik tesisatlarında güvenilir topraklama bağlantıları oluşturmanıza olanak tanır. Klemens ürünleri arasında elektrik panoları için özel olarak tasarlanmış bu set, 20 adetlik ekonomik paket olarak sunulmaktadır.
Standart 6.5 x 9 mm boyutlarıyla endüstriyel uygulamalara uygun olan bu delikli pano topraklama klemensi, elektrik panolarında kullanım için optimize edilmiştir. Delikli pano topraklama klemensi ayaksız modeliyle tesisatlarınızda düzenli ve güvenli topraklama sistemleri kurabilirsiniz.
Teknik Özellikler
Delikli Pano Topraklama Klemensi Ayaksız PTK5000-24 6.5 x 9 mm 20 Adet'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Ürün Tipi: Delikli Pano Topraklama Klemensi (Ayaksız)
- Model: PTK5000-24
- Malzeme: Pirinç (Brass)
- Kaplama: Nikel kaplama
- Ölçüler: 6.5 x 9 mm
- Adet: 20 adet/paket
- Montaj Tipi: Ayaksız, direkt montaj
- Akım Taşıma Kapasitesi: 24A (max)
- Çalışma Voltajı: 380V AC (max)
- Delik Çapı: 3.5mm
- Bağlanabilir Kablo Kesitleri: 0.5mm² - 4mm²
- Uyumluluk: DIN rail montaj panolar ve standart anahtar/sigorta kutuları
- İşletme Sıcaklığı: -30°C ile +120°C arası
- Vida Tipi: Yıldız başlı M3
- Vidaların Sıkma Torku: 0.8 - 1.2 N·m
- Korozyon Direnci: Yüksek
- Kontak Direnci:<0.5 mΩ
- Standartlar: CE, RoHS uyumlu
- Renk: Metalik (Nikel kaplamalı pirinç)
Kullanım Alanları
Delikli Pano Topraklama Klemensi Ayaksız PTK5000-24 6.5 x 9 mm 20 Adet'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Elektrik Panoları
- Ana dağıtım panoları
- Tali dağıtım panoları
- Motor kontrol panoları
- Kompanzasyon panoları
- PLC ve otomasyon panoları
Endüstriyel Uygulamalar
- Fabrika elektrik sistemleri
- Üretim hattı ekipmanları
- Makine kontrol sistemleri
- İşlem kontrol üniteleri
- Endüstriyel cihaz muhafazaları
Bina Elektrik Sistemleri
- Ana topraklama bağlantıları
- Kat dağıtım panoları
- Teknik oda donanımları
- Yıldırımdan koruma sistemleri
- Jeneratör ve UPS bağlantıları
Avantajlar ve Özellikler
Delikli Pano Topraklama Klemensi Ayaksız PTK5000-24 6.5 x 9 mm 20 Adet'in sağladığı avantajlar ve öne çıkan özellikleri.
- Kompakt Tasarım: Ayaksız yapı ile minimal alan kullanımı
- Yüksek İletkenlik: Pirinç materyal ile düşük direnç değeri
- Uzun Ömür: Nikel kaplama ile korozyon direnci
- Ekonomik Set: 20 adetlik uygun fiyatlı paket
- Kolay Montaj: Doğrudan yüzeye sabitleme imkanı
- Geniş Sıcaklık Aralığı: -30°C ile +120°C arası çalışabilme
- Standartlara Uygunluk: CE ve RoHS sertifikalı
- Çok Yönlü Kablo Uyumluluğu: 0.5mm² - 4mm² arası kablolarla kullanım
- Güvenli Bağlantı: Düşük kontak direnci ile etkili topraklama
- Dayanıklı Yapı: Yüksek kaliteli malzeme ile uzun süreli kullanım
Montaj ve Kullanım
Delikli Pano Topraklama Klemensi Ayaksız PTK5000-24 6.5 x 9 mm 20 Adet'in montajı ve kullanımı hakkında bilgiler.
İpucu: Kontra somun kullanarak titreşimli ortamlarda bağlantının gevşemesini önleyin.
Montaj Adımları:
- Montaj yapılacak yüzeyde 3.5mm çapında delik açın
- Montaj noktasındaki boya ve oksidi temizleyin
- Klemensi delikle hizalayın
- M3 vida ve somun kullanarak sabitleyin
- Önerilen tork değerinde (0.8-1.2 N·m) sıkın
- Montajın sağlamlığını kontrol edin
Kablo Bağlantısı:
- Topraklama kablosunun ucunu yaklaşık 7mm soyun
- Klemens vidasını gevşetin
- Soyulmuş kablo ucunu tamamen klemens deliğine yerleştirin
- Vidayı uygun şekilde sıkın (aşırı sıkmayın)
- Kabloyu hafifçe çekerek bağlantı sağlamlığını test edin
- Çok telli kablolarda tel uçlarının dağılmadığından emin olun
Bakım ve Kontrol:
- Periyodik olarak bağlantıların sıkılığını kontrol edin
- Korozyon ve oksitlenme belirtileri olup olmadığını inceleyin
- Gevşek bağlantıları hemen sıkın
- Topraklama direncini düzenli ölçün
- Hasarlı klemensleri yenileriyle değiştirin
Sorun Giderme ve İpuçları
Delikli Pano Topraklama Klemensi Ayaksız PTK5000-24 6.5 x 9 mm 20 Adet kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Yüksek Topraklama Direnci: Metal yüzeyleri temizleyin ve bağlantıları kontrol edin
- Gevşek Bağlantılar: Doğru tork değeriyle sıkın ve titreşimli ortamlarda sık kontrol edin
- Korozyon Oluşumu: Nemli ortamlarda koruyucu yağ veya vazelin uygulayın
- Montaj Zorluğu: Doğru çapta delik açıldığından emin olun
- Kablo Tutunma Problemi: İnce kablolarda ferrül veya kablo pabucu kullanın
Güvenlik Önlemleri
- Çalışmaya başlamadan önce sistemin enerjisini kesin
- Yalıtımlı el aletleri kullanın
- Topraklama sisteminin bütünlüğünü koruyun
- Elektrik güvenlik standartlarına uygun çalışın
- Topraklama hatlarını standart sarı-yeşil kablolarla işaretleyin
Verimli Kullanım İçin
- Klemensleri düzenli gruplar halinde yerleştirin
- Topraklama kablolarını mümkün olduğunca kısa tutun
- Metal yüzeylerde tam temas sağlayın
- Topraklama noktalarını etiketleyin
- Topraklama direncini düzenli kontrol edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli boyut ve tiplerde klemens ürünlerimiz ile güvenli bağlantılar oluşturun.
Ürünleri İncele →Elektrik panolarınız için güvenli topraklama bağlantıları oluşturun.
Ürünleri İncele →Kompakt boyutlu ve doğrudan montaj için ayaksız topraklama klemensleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektrik ve elektronik malzemeler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm malzemeler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
PTK5000-24 modelini diğer PTK serisi klemenslerden ayıran nedir?
Tüm PTK serisi ürünler benzer teknik özelliklere sahiptir. Farklılık üretim partisi ve stok kodundadır.
Bu klemensler ne kadar akım taşıyabilir?
Maksimum 24A akım taşıma kapasitesine sahiptir. Bu değer standart topraklama uygulamaları için yeterlidir.
Montaj için montaj vidaları pakete dahil midir?
Hayır, pakette sadece klemensler bulunmaktadır. M3 vidalar, somunlar ve pullar ayrıca temin edilmelidir.
Bir topraklama sistemini test ederken nelere dikkat edilmelidir?
Bağlantı noktalarının sıkılığı, korozyon belirtileri, direnç değerinin düşüklüğü ve topraklama hatlarının bütünlüğü kontrol edilmelidir.
Delikli pano topraklama klemensi ile ray tipi arasındaki fark nedir?
Delikli tip doğrudan pano yüzeyine monte edilirken, ray tipi DIN rayına takılır. Delikli tip daha az yer kaplar.
Boyalı metal yüzeye montaj nasıl yapılır?
Montaj noktasındaki boya temizlenmeli, metal-metal teması sağlanmalı ve gerekirse dişli pul kullanılarak iyi elektriksel bağlantı oluşturulmalıdır.
Topraklama sistemi hangi standartlara uygun olmalıdır?
IEC 60364, elektrik tesisatı yönetmelikleri ve yerel elektrik standartlarına uygun olmalıdır. Topraklama direnci genellikle 5 ohm altında olmalıdır.
Yıldırımdan koruma sisteminde bu klemensler kullanılabilir mi?
İç mekan yardımcı bağlantılarda kullanılabilir, ancak ana yıldırım indirme iletkenleri için daha büyük ve özel klemensler tercih edilmelidir.
