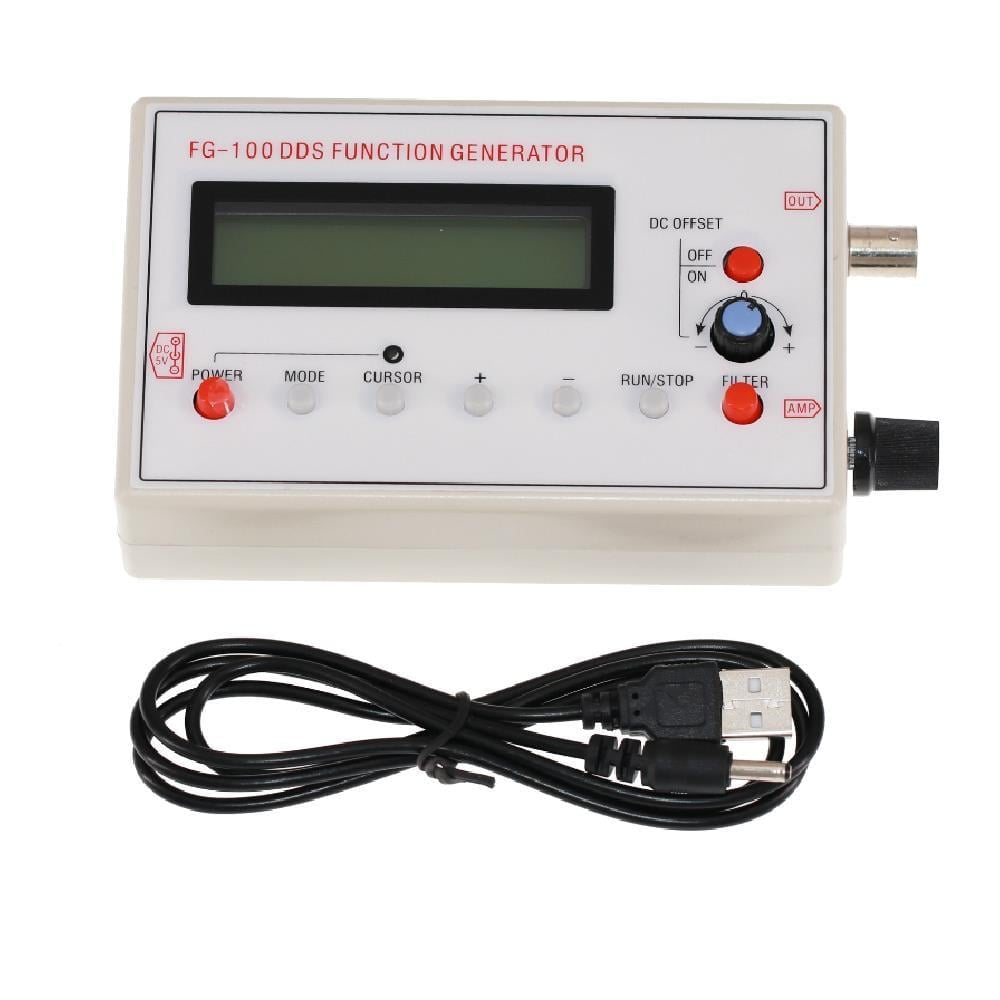

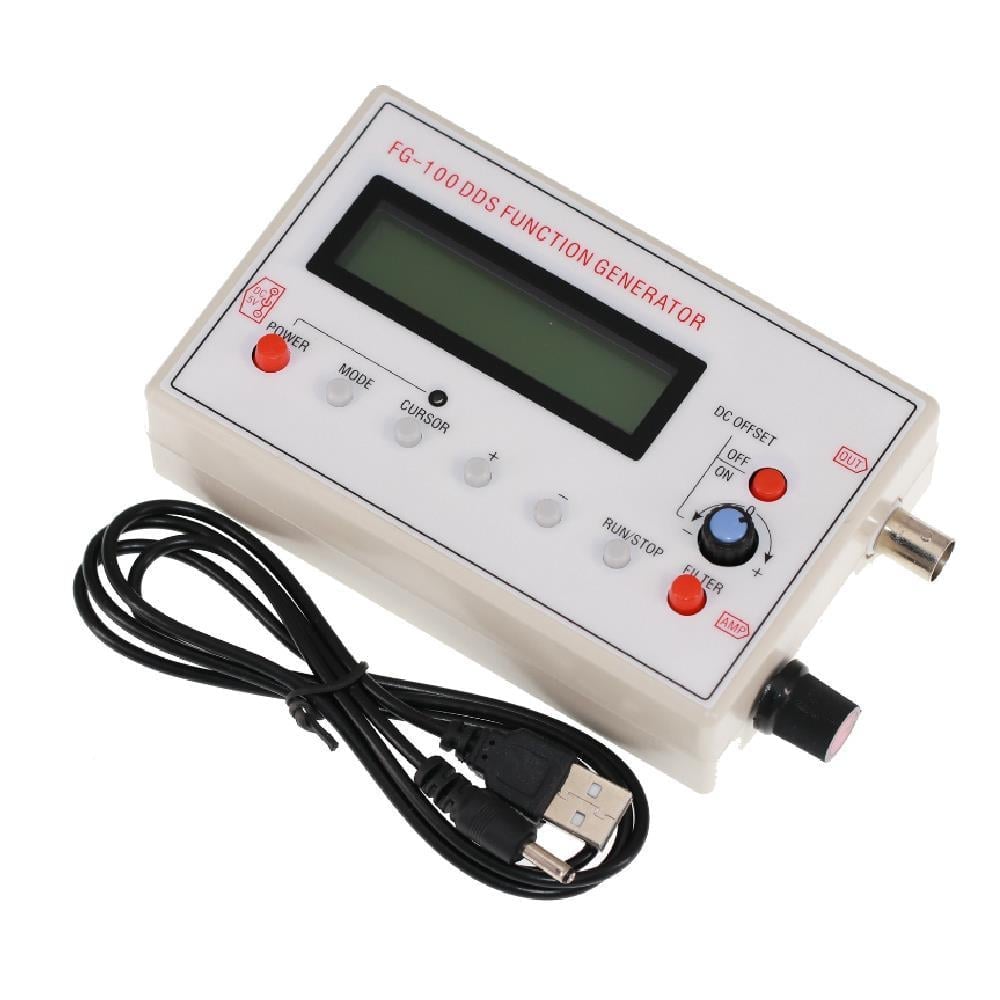

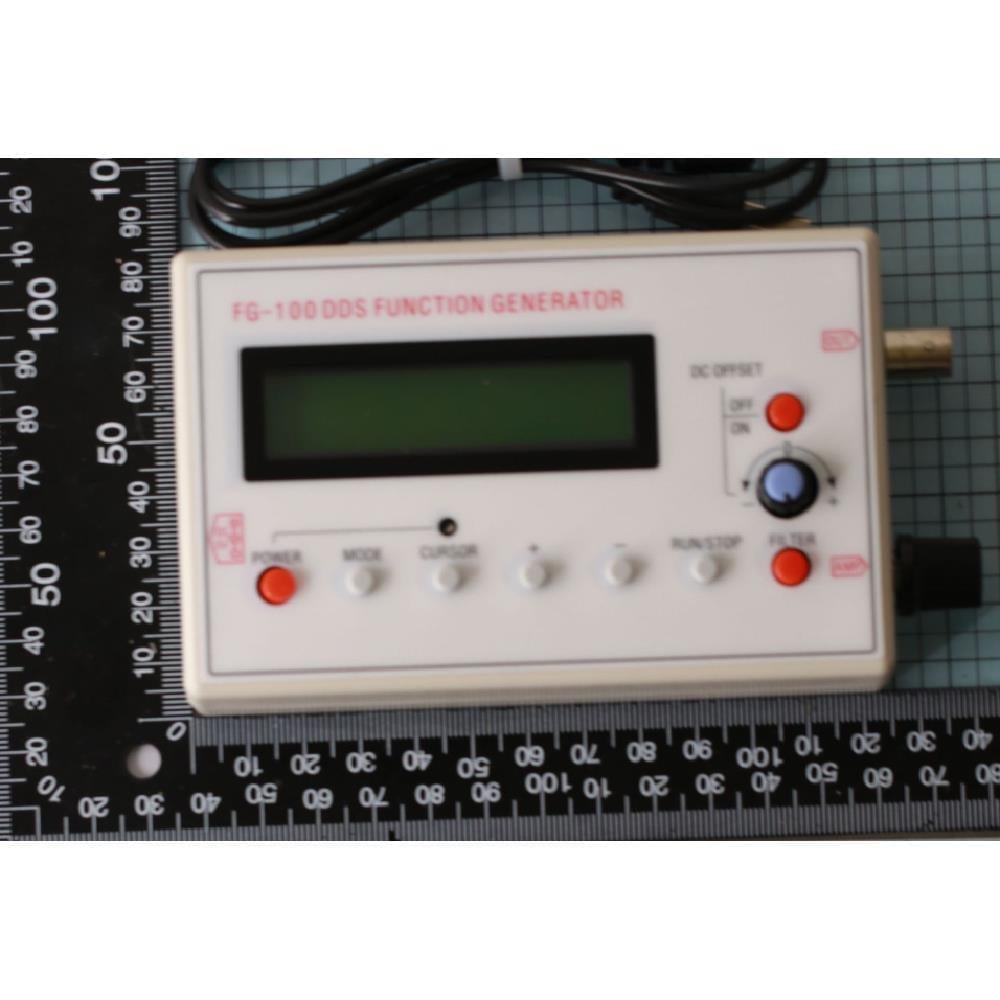

DDS Fonksiyon Jeneratörü FG-100

FG-100 DDS fonksiyon jeneratörü, elektronik devre testleri ve sinyal analizi için tasarlanmış, kompakt ve kullanıcı dostu bir test cihazıdır. Farklı dalga şekillerinde sinyal üretebilen bu cihaz, elektronik projelerin geliştirme ve arıza tespit süreçlerinde önemli bir rol oynar. Sinüs, kare, üçgen gibi sinyalleri belirli frekans aralıklarında hassas şekilde üretir. Elektronik laboratuvarlarında ve teknik eğitimlerde yaygın olarak kullanılmaktadır.

Teknik Özellikleri

• Frekans aralığı: sinüs dalgası 1Hz-500kHz (düz çıkış genliğine sahip frekans 200 kHz'e ulaşır ve frekans daha da arttıkça çıkış genliği azalacaktır), diğer dalga biçimleri 1Hz-20kHz (ancak frekans ayarlanabilir. Üst sınır yoktur. Distorsiyon ve sarsıntı gereksinimleri yüksek değilse kullanım sıklığı daha da artırılabilir.
• Çözünürlük: 1Hz .
• Çıkış dalga formu: sinüs dalgası, kare dalga, üçgen dalga, ileri testere dişi dalgası, ters testere dişi dalgası.
• Sinüs dalgası distorsiyonu: 1kHz'in altında <%1 , 1kHz ve üstünde <%0,5 .
• Çıkış genliği: maksimum ±10V (PP).
• Çıkış empedansı: 50 ohm.
• DC ofseti: maksimum ±10V , kapatma fonksiyonlu.
• Sinüs ve darbe dalga formu çıkışına iyi bir şekilde uyarlanabilen, açılıp kapatılabilen bir filtre bulunmaktadır.
• Güç kaynağı: DC3.5-10V . Adaptör kullanırken DC5V, pil gücü kullanırken 3,7V lityum pil kullanılması tavsiye edilir .
• Çalışma sıcaklığı : -20 +50
• Çıkış Voltajı : 5
• Çıkış Akımı : A
• Uygulama alanları : Endüstriyel sınıf
• Kurulum tipi : Yüzeye montaj tipi

Anahtar Avantajlar

• Geniş Frekans Aralığı: 1Hz ile 500kHz arasında hassas sinyal üretimi sağlar. Bu geniş aralık, hem düşük frekanslı hem de yüksek frekanslı testler için idealdir. Böylece çok yönlü projelerde rahatlıkla kullanılabilir. Hassasiyet gerektiren uygulamalarda güvenilir sonuçlar sunar.
• Çoklu Dalga Formu Üretimi: Sinüs, kare ve üçgen dalga çıkışları destekler. Bu sayede farklı devre tasarımlarının test edilmesinde esneklik sağlar. Her dalga tipi, farklı elektronik bileşenlerin davranışını gözlemlemeye olanak tanır. Eğitim ve AR-GE süreçlerini kolaylaştırır.
• Taşınabilir ve Pratik Kullanım: Kompakt yapısı sayesinde masaüstü ya da mobil ortamlarda kolayca kullanılabilir. USB ile çalışması, harici adaptör ihtiyacını azaltır. Düşük güç tüketimi sayesinde enerji verimli çalışır. Teknik servis çantalarında da rahatlıkla taşınabilir.
• Kolay Arayüz ve LCD Ekran: Dijital ekranı sayesinde kullanıcılar ayarlanan frekans ve sinyal tipi gibi bilgileri rahatlıkla görebilir. Bu özellik hata riskini en aza indirir. Basit tuş yapısıyla hızlı kullanım imkânı sağlar. Özellikle öğrenciler için öğrenmesi kolay bir üründür.

Uygulama Alanları

• Elektronik Laboratuvarları: Devrelerin sinyal yanıtını test etmek için fonksiyon jeneratörleri kritik rol oynar. FG-100, kompakt yapısıyla laboratuvarlarda yer tasarrufu sağlar. Hızlı frekans ve dalga tipi ayarları sayesinde test süreçlerini hızlandırır. Eğitim kurumlarında öğretici deneyler için de uygundur.
• Bakım ve Onarım Hizmetleri: Elektronik cihazların arızalarının tespitinde sinyal testleri önemlidir. FG-100, test sinyali göndererek sorunlu bölgeleri belirlemeye yardımcı olur. Teknik servis ekiplerinin vazgeçilmez test cihazlarındandır. Portatif yapısı sayesinde sahada kullanım için uygundur.
• Ürün Geliştirme ve AR-GE: Yeni devre tasarımlarının performans analizinde fonksiyon jeneratörleri sık kullanılır. FG-100, istikrarlı çıkış sinyali ile testlerin doğruluğunu artırır. Dalga formu esnekliği sayesinde çok yönlü analizler yapılabilir. Prototipleme sürecinde zamandan tasarruf sağlar.
• Eğitim Amaçlı Kullanım: Elektronik eğitimi alan öğrencilerin devre test becerilerini geliştirmesi için kullanılır. Cihazın kullanımı kolay olduğundan öğrenme sürecini destekler. Dalga formlarının nasıl üretildiği ve uygulandığı pratikte gösterilebilir. Teknik eğitim merkezlerinde sıklıkla tercih edilir.

Paket İçeriği

1 Adet DDS Fonksiyon Jeneratörü FG-100
