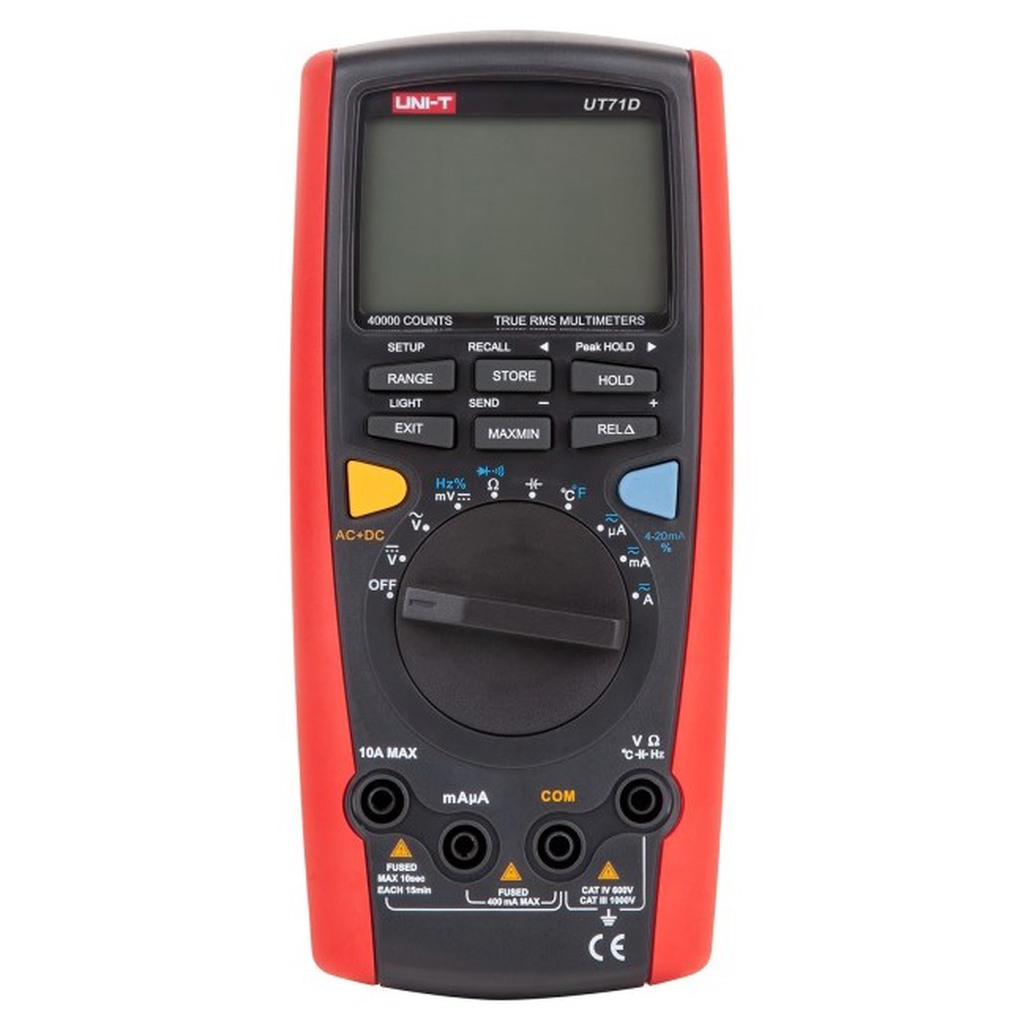

UNI-T UT71D Akıllı Tip Dijital Multimetre

UNI-T UT71D Akıllı Tip Dijital Multimetre

UNI-T UT71D Akıllı Tip Dijital Multimetre, profesyonel elektrik ve elektronik ölçümleri için geliştirilmiş, yüksek performanslı bir test aletidir. 20.000 sayım çözünürlüğü ile normal multimetrelerin ötesinde hassasiyet sunar ve ±0.05% temel doğruluk oranı ile güvenilir ölçüm sonuçları elde etmenizi sağlar. True RMS ölçüm yeteneği sayesinde sinüzoidal olmayan dalga formlarını da doğru şekilde ölçebilirsiniz.

Bu ölçüm ve test aleti, çift ekranı ve analog çubuk grafiği ile hem sayısal hem de görsel okuma kolaylığı sağlar. Geniş ölçüm yelpazesi DC/AC voltaj, DC/AC akım, direnç, kapasitans, frekans, sıcaklık, diyot testi ve süreklilik testini kapsar. Ölçüm değerlerini kolayca kaydedebilmeniz için dahili bellek özelliği bulunur ve kaydedilen 100 ölçüm değerini istediğiniz zaman gözden geçirebilirsiniz.

Sağlam tasarımı ve koruyucu kılıfı ile zorlu çalışma koşullarına dayanıklı olan bu multimetre, CAT III 1000V ve CAT IV 600V güvenlik sertifikalarına sahiptir. RS-232 arayüzü sayesinde ölçüm verilerinizi bilgisayara aktarabilir ve analiz edebilirsiniz. Otomatik ve manuel aralık seçimi, veri tutma, maksimum/minimum değer kaydı ve bağıl ölçüm modu gibi pratik özellikler içerir.

UNI-T UT71D, kullanıcı dostu arayüzü ve geniş ekranı ile hem acemi hem de deneyimli kullanıcılar için idealdir. Arka ışık özelliği sayesinde karanlık ortamlarda bile rahatça kullanılabilir. Otomatik kapanma fonksiyonu ile gereksiz pil tüketimini önler ve uzun kullanım ömrü sunar. Elektronik bakım ve onarım, endüstriyel bakım, laboratuvar çalışmaları, eğitim ve hobi amaçlı projelerde güvenle kullanabileceğiniz çok yönlü bir ölçüm cihazıdır.

Teknik özellikleri ve fonksiyonları ile birçok profesyonel ihtiyacı karşılayan UNI-T UT71D, ergonomik tasarımı ve kolay kullanımı ile günlük ölçüm işlerinizde size zaman kazandırır. Yüksek hassasiyetli ölçüm sonuçları ve geniş ölçüm aralıkları sayesinde elektrik-elektronik alanında çalışan teknisyenler, mühendisler ve eğitimciler için vazgeçilmez bir yardımcıdır. Standard 9V pil ile çalışan cihaz, düşük pil uyarısı ile sizi zamanında bilgilendirir ve ölçümlerinizin kesintiye uğramasını önler.

Teknik Özellikler

UNI-T UT71D Akıllı Tip Dijital Multimetre'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: UT71D.
• Marka: UNI-T,
• Ekran: 20.000 sayım, 4½ basamak LCD ekran
• Analog Çubuk Grafik: 40 segment
• Arka Işık: Var
• Temel Doğruluk: ±0.05% (DC Voltaj)
• True RMS Ölçüm: Evet (AC Voltaj ve Akım)
• DC Voltaj Ölçüm Aralıkları: 200mV/2V/20V/200V/1000V
• DC Voltaj Doğruluğu: ±(0.05% + 5 digit)
• AC Voltaj Ölçüm Aralıkları: 200mV/2V/20V/200V/750V
• AC Voltaj Doğruluğu: ±(0.8% + 40 digit)
• DC Akım Ölçüm Aralıkları: 200µA/2000µA/20mA/200mA/10A
• DC Akım Doğruluğu: ±(0.5% + 10 digit)
• AC Akım Ölçüm Aralıkları: 200µA/2000µA/20mA/200mA/10A
• AC Akım Doğruluğu: ±(1.0% + 40 digit)
• Direnç Ölçüm Aralıkları: 200Ω/2kΩ/20kΩ/200kΩ/2MΩ/20MΩ/200MΩ
• Direnç Doğruluğu: ±(0.3% + 10 digit)
• Kapasitans Ölçüm Aralıkları: 20nF/200nF/2µF/20µF/200µF/2mF/20mF
• Kapasitans Doğruluğu: ±(2.0% + 5 digit)
• Frekans Ölçüm Aralıkları: 20Hz~200kHz
• Frekans Doğruluğu: ±(0.01% + 5 digit)
• Sıcaklık Ölçüm Aralığı: -40°C~1000°C (-40°F~1832°F)
• Sıcaklık Doğruluğu: ±(1.0% + 30 digit)
• Termokupl Tipi: K-Tipi
• Diyot Testi: Var
• Süreklilik Testi: Var (sesli uyarı)
• Duty Cycle (Görev Döngüsü) Ölçümü: 1%~99%
• Veri Saklama Kapasitesi: 100 ölçüm değeri
• Otomatik Aralık Seçimi: Var
• Manuel Aralık Seçimi: Var
• Maksimum/Minimum Değer Kaydı: Var
• Bağıl Ölçüm Modu: Var
• Veri Tutma (Data Hold): Var
• Otomatik Kapanma: ~15 dakika (devre dışı bırakılabilir)
• PC Bağlantısı: RS-232 arayüzü
• Aşırı Yük Koruması: Tüm aralıklarda
• Çalışma Ortamı: 0°C~40°C, <80% RH
• Depolama Ortamı: -10°C~60°C, <70% RH
• Güç Kaynağı: 6F22 9V pil (1 adet)
• Pil Ömrü: Yaklaşık 100 saat (alkalin pille)
• Düşük Pil Göstergesi: Var
• Güvenlik Standartları: CAT III 1000V, CAT IV 600V
• Sertifikalar: CE, ETL
• Boyutlar: 190mm x 90mm x 40mm (yaklaşık)
• Ağırlık: ~400g (pil dahil)
• Koruma Derecesi: IP40
• Ölçüm Hızı: ~3 ölçüm/saniye
• AC Bant Genişliği: 40Hz~1kHz
• Yükseltici Faktörü: <3:1 tam ölçekte (<1:1 ölçek sonunda)
• Giriş Empedansı: >10MΩ (DC/AC voltaj)
• Ekran Yenileme Hızı: ~3 Hz

Kullanım Alanları

UNI-T UT71D Akıllı Tip Dijital Multimetre'nin kullanılabileceği çeşitli alanlar ve uygulamalar.

Elektronik Bakım ve Onarım

• PCB devre arıza tespiti
• Elektronik komponent testleri
• Güç kaynağı kontrolleri
• Ev elektroniği tamiratları
• Bilgisayar donanım bakımı

Endüstriyel Uygulamalar

• Motor kontrolü ve bakımı
• Endüstriyel elektrik sistemleri
• Otomasyon ekipmanları testleri
• PLC sistemleri kontrolü
• Fabrika bakım işlemleri

Eğitim ve Laboratuvar

• Elektronik laboratuvarları
• Teknik eğitim merkezleri
• Öğrenci projeleri
• Bilimsel deney düzenekleri
• Ar-Ge çalışmaları

Ev ve Hobi Projeleri

• DIY elektronik projeleri
• Ev elektrik tesisatı kontrolleri
• Arduino/Raspberry Pi projeleri
• Aydınlatma sistemleri kurulumu
• Güneş enerjisi sistemleri

Otomotiv Elektroniği

• Araç elektrik sistemi kontrolleri
• Sensör testleri
• Akü ve şarj sistemi kontrolleri
• Alternatör testleri
• ECU ve enjektör kontrolleri

Telekomünikasyon

• Ağ kablosu testleri
• Güç adaptörü kontrolleri
• Telekomünikasyon cihazları bakımı
• Sinyal hatları kontrolü
• UPS sistemleri bakımı

Avantajlar ve Özellikler

UNI-T UT71D Akıllı Tip Dijital Multimetre'nin sağladığı avantajlar ve öne çıkan özellikleri.

• Yüksek Hassasiyet: 20.000 sayım çözünürlük ile hassas ölçümler
• True RMS Ölçüm: Düzensiz dalga formlarında doğru ölçüm sonuçları
• Çift Ekran: İki parametre değerini aynı anda görüntüleme imkanı
• Analog Çubuk Grafik: Anlık değişimleri izleme kolaylığı
• Geniş Ölçüm Kapsamı: Voltaj, akım, direnç, kapasitans, sıcaklık ve daha fazlası
• 100 Değer Kayıt Kapasitesi: Sahada yapılan ölçümleri saklama imkanı
• RS-232 Bağlantısı: Verileri bilgisayara aktarma ve analiz etme
• Arka Işık: Karanlık ortamlarda kolay okuma
• Sağlam Yapı: Koruyucu kılıf ile darbelere dayanıklı tasarım
• Güvenlik Sertifikaları: CAT III 1000V ve CAT IV 600V standartları
• Otomatik ve Manuel Aralık: Farklı ölçüm senaryolarına uyumluluk
• MAX/MIN Fonksiyonu: Maksimum ve minimum değerleri kaydetme
• REL Fonksiyonu: Bağıl ölçüm ile hassas karşılaştırmalar
• Otomatik Kapanma: Pil ömrünü uzatan enerji tasarrufu
• Uzun Pil Ömrü: 100 saate kadar kesintisiz kullanım
• Akım Terminali Uyarısı: Yanlış bağlantılara karşı sesli uyarı

Kullanım Rehberi

UNI-T UT71D Akıllı Tip Dijital Multimetre'nin doğru ve güvenli kullanımı için rehber bilgiler.

Temel Ölçüm Adımları:

• Voltaj Ölçümü (AC/DC):
  • Fonksiyon seçim düğmesini V konumuna getirin
  • AC veya DC ölçüm için SELECT düğmesine basın
  • Siyah probu COM terminaline, kırmızı probu VΩHz terminaline bağlayın
  • Probları ölçüm yapılacak noktaya temas ettirin
  • Ekrandaki değeri okuyun
• Akım Ölçümü (AC/DC):
  • Fonksiyon seçim düğmesini μA, mA veya A konumuna getirin
  • AC veya DC ölçüm için SELECT düğmesine basın
  • Siyah probu COM terminaline bağlayın
  • 200mA'e kadar ölçümler için kırmızı probu mA terminaline bağlayın
  • 10A'e kadar ölçümler için kırmızı probu 10A terminaline bağlayın
  • Devreyi kesin ve probu seri olarak bağlayın
  • Enerji verdikten sonra değeri okuyun
• Direnç Ölçümü:
  • Fonksiyon seçim düğmesini Ω konumuna getirin
  • Siyah probu COM terminaline, kırmızı probu VΩHz terminaline bağlayın
  • Ölçülecek direncin enerjisiz olduğundan emin olun
  • Probları direnç uçlarına temas ettirin
  • Ekrandaki değeri okuyun
• Kapasitans Ölçümü:
  • Fonksiyon seçim düğmesini CAP konumuna getirin
  • Siyah probu COM terminaline, kırmızı probu VΩHz terminaline bağlayın
  • Kondansatörün deşarj olduğundan emin olun
  • Probları kondansatör uçlarına temas ettirin
  • Büyük kapasitörlerde dengelenme süresini bekleyin
  • Ekrandaki değeri okuyun
• Sıcaklık Ölçümü:
  • Fonksiyon seçim düğmesini TEMP konumuna getirin
  • °C ve °F arasında geçiş için SELECT düğmesine basın
  • K-tipi termokupl probunu bağlayın (siyah COM, kırmızı VΩHz)
  • Prob ucunu ölçüm yapılacak yüzeye temas ettirin
  • Sıcaklık dengelenene kadar bekleyin
  • Ekrandaki değeri okuyun
• Frekans ve Duty Cycle Ölçümü:
  • Fonksiyon seçim düğmesini Hz% konumuna getirin
  • Frekans ve duty cycle arasında geçiş için SELECT düğmesine basın
  • Siyah probu COM terminaline, kırmızı probu VΩHz terminaline bağlayın
  • Probları ölçüm yapılacak sinyal kaynağına bağlayın
  • Ekrandaki değeri okuyun

Özel Fonksiyonların Kullanımı:

• Veri Tutma (HOLD): Ekrandaki değeri dondurmak için HOLD düğmesine basın
• Bağıl Ölçüm (REL): Mevcut değeri referans almak için REL düğmesine basın
• Maksimum/Minimum (MAX/MIN): En yüksek ve en düşük değerleri izlemek için MAX/MIN düğmesine basın
• Aralık Seçimi (RANGE): Manuel aralık seçimi için RANGE düğmesine basın
• Veri Kaydetme (SAVE): Ölçüm değerini hafızaya almak için SAVE düğmesine basın
• Veri Çağırma (RECALL): Kaydedilen verileri görmek için RECALL düğmesine basın
• Arka Işık: Açmak/kapatmak için LIGHT düğmesine 2 saniye basılı tutun

PC Bağlantısı:

• RS-232 kablosunu cihazın arkasındaki porta bağlayın
• Kablonun diğer ucunu bilgisayarın seri portuna bağlayın
• UNI-T yazılımını bilgisayarınıza kurun
• Yazılımı çalıştırın ve bağlantı ayarlarını yapın
• Veri transferini başlatın ve ölçüm değerlerini kaydedin/analiz edin

Sorun Giderme ve Bakım

UNI-T UT71D Akıllı Tip Dijital Multimetre'nin bakımı ve olası sorunların çözümü.

Sık Karşılaşılan Sorunlar

• Cihaz Açılmıyor:
  • Pil seviyesini kontrol edin
  • Pilin doğru yerleştirildiğinden emin olun
  • Pil terminallerinin temiz olduğunu kontrol edin
  • Pili yenisiyle değiştirin
• Kararsız Ölçümler:
  • Probların tam olarak takıldığından emin olun
  • Prob uçlarının temiz olduğunu kontrol edin
  • Elektromanyetik girişim kaynaklarından uzaklaşın
  • Ölçüm aralığını değiştirmeyi deneyin
• Akım Ölçümü Yapılamıyor:
  • Sigortaları kontrol edin
  • Doğru terminal seçimini doğrulayın
  • Probların seri bağlandığından emin olun
  • Ölçüm aralığının uygun seçildiğini kontrol edin
• PC Bağlantı Sorunları:
  • RS-232 kablosunun sağlam bağlandığını kontrol edin
  • Port ayarlarının doğru yapılandırıldığından emin olun
  • Sürücüleri güncelleyin
  • Farklı bir USB-Seri adaptör kullanmayı deneyin
• 'OL' Göstergesi:
  • Ölçüm değerinin seçilen aralığın üzerinde olup olmadığını kontrol edin
  • Aralığı yükseltin veya otomatik aralık seçimini kullanın
  • Direnç ölçümlerinde açık devre olup olmadığını kontrol edin

Bakım Önerileri

• Genel Bakım:
  • Kullanmadığınızda cihazı kapalı tutun
  • Nemli ve tozlu ortamlardan uzak tutun
  • Koruyucu kılıfında saklayın
  • Aşırı sıcaklık ve doğrudan güneş ışığından koruyun
• Temizlik:
  • Yumuşak, hafif nemli bir bezle dış yüzeyi silin
  • Terminalleri kuru bir fırça veya basınçlı hava ile temizleyin
  • Ekranı yumuşak, kuru bir bezle silin
  • Kimyasal çözücüler veya aşındırıcı temizleyiciler kullanmayın
• Pil Değişimi:
  • Düşük pil göstergesi belirdiğinde pili değiştirin
  • Tüm probları çıkarın ve cihazı kapatın
  • Pil kapağını açın ve eski pili çıkarın
  • Yeni 9V pili doğru polarite ile yerleştirin
  • Pil kapağını kapatın
• Sigorta Değişimi:
  • Koruyucu kılıfı çıkarın ve muhafaza vidalarını sökün
  • Arka kapağı dikkatle kaldırın
  • mA için F1: 0.5A/250V hızlı sigorta ile değiştirin
  • 10A için F2: 10A/250V hızlı sigorta ile değiştirin
  • Kapağı kapatın ve vidaları sıkın
• Kalibrasyon:
  • Yılda bir kez profesyonel kalibrasyon yaptırın
  • Hassas ölçümler öncesinde referans standartlarla kontrol edin
  • Önemli ölçümler için bağıl ölçüm (REL) fonksiyonunu kullanın

Paket İçeriği

• UNI-T UT71D Akıllı Tip Dijital Multimetre
