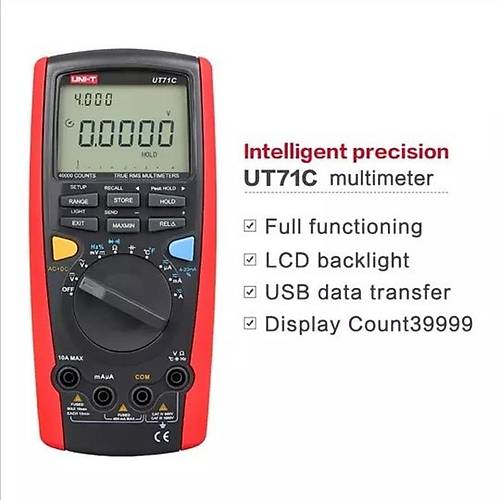

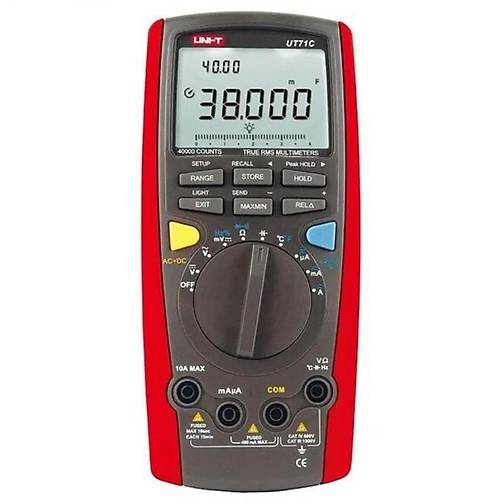

UNI-T UT71C Dijital Multimetre

UNI-T UT71C Dijital Multimetre

UNI-T UT71C Dijital Multimetre, elektronik ve elektrik ölçümleri için tasarlanmış çok fonksiyonlu bir ölçüm aletidir. 20.000 sayım çözünürlüğü ve True RMS ölçüm özelliği ile profesyonel ölçüm ihtiyaçlarınıza cevap veren bu multimetre, ±0.1% temel doğruluk oranı ile güvenilir ölçüm sonuçları sunar. Geniş LCD ekranı, analog çubuk grafiği ve arka ışık özelliği sayesinde her koşulda kolay okuma imkanı sağlar.

Bu ölçüm ve test aleti, DC/AC voltaj, DC/AC akım, direnç, kapasitans, frekans, sıcaklık, diyot testi ve süreklilik testi gibi çeşitli ölçüm fonksiyonlarını tek bir cihazda toplar. Otomatik ve manuel aralık seçenekleri, minimum/maksimum değer kaydı, veri tutma özellikleri ile esnek kullanım imkanı sağlar. RS-232 arayüzü sayesinde ölçüm verilerinizi bilgisayara aktarabilir ve kaydedebilirsiniz.

Hafızasında 10 ölçüm değeri saklayabilen bu multimetre, CAT III 1000V ve CAT IV 600V güvenlik sertifikalarına sahiptir. Bu sayede endüstriyel ve profesyonel ortamlarda güvenle kullanılabilir. Koruyucu kılıfı ile darbeye dayanıklı yapısı, zorlu çalışma koşullarında uzun ömürlü kullanım sağlar. Otomatik kapanma özelliği ile pil ömrünü uzatır.

UNI-T UT71C, pratik kullanım özellikleri ve geniş ölçüm aralıklarıyla elektrik-elektronik teknisyenleri, mühendisler, eğitimciler ve hobi amaçlı kullanıcılar için ideal bir ölçü aletidir. Kompakt tasarımı ve ergonomik yapısıyla günlük kullanımda rahatlık sunar. Stand özelliği sayesinde masaüstü kullanımına da uygundur. Hem sahada hem de laboratuvar ortamında kullanılabilecek bu çok yönlü multimetre, elektrik ve elektronik sistem bakımı, arıza tespiti ve eğitim uygulamaları için mükemmel bir seçimdir.

Profesyonel özellikleri ile dikkat çeken UNI-T UT71C, sinüzoidal olmayan dalga formlarını bile doğru şekilde ölçebilen True RMS özelliği sayesinde modern elektronik sistemlerde güvenilir ölçümler sunar. Uzun pil ömrü, kullanışlı ekran özellikleri ve dayanıklı yapısı ile bakım onarım işlerinden eğitim çalışmalarına, sanayi uygulamalarından ev projelerine kadar birçok alanda kullanıcıların tercihi olmaktadır.

Teknik Özellikler

UNI-T UT71C Dijital Multimetre'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: UT71C.
• Marka: UNI-T,
• Ekran: 20.000 sayım, 4½ basamak LCD ekran
• Analog Çubuk Grafik: 40 segment
• Arka Işık: Var
• Temel Doğruluk: ±0.1% (DC Voltaj)
• True RMS Ölçüm: Evet (AC Voltaj ve Akım)
• DC Voltaj Ölçüm Aralıkları: 200mV/2V/20V/200V/1000V
• DC Voltaj Doğruluğu: ±(0.1% + 5 digit)
• AC Voltaj Ölçüm Aralıkları: 200mV/2V/20V/200V/750V
• AC Voltaj Doğruluğu: ±(0.8% + 40 digit)
• DC Akım Ölçüm Aralıkları: 200µA/2000µA/20mA/200mA/10A
• DC Akım Doğruluğu: ±(0.5% + 10 digit)
• AC Akım Ölçüm Aralıkları: 200µA/2000µA/20mA/200mA/10A
• AC Akım Doğruluğu: ±(1.0% + 40 digit)
• Direnç Ölçüm Aralıkları: 200Ω/2kΩ/20kΩ/200kΩ/2MΩ/20MΩ/200MΩ
• Direnç Doğruluğu: ±(0.5% + 10 digit)
• Kapasitans Ölçüm Aralıkları: 20nF/200nF/2µF/20µF/200µF/2mF/20mF
• Kapasitans Doğruluğu: ±(3.0% + 10 digit)
• Frekans Ölçüm Aralıkları: 20Hz~200kHz
• Frekans Doğruluğu: ±(0.01% + 5 digit)
• Sıcaklık Ölçüm Aralığı: -40°C~1000°C (-40°F~1832°F)
• Sıcaklık Doğruluğu: ±(1.0% + 30 digit)
• Termokupl Tipi: K-Tipi
• Diyot Testi: Var
• Süreklilik Testi: Var (sesli uyarı)
• Duty Cycle (Görev Döngüsü) Ölçümü: 1%~99%
• Veri Saklama Kapasitesi: 10 ölçüm değeri
• Otomatik Aralık Seçimi: Var
• Manuel Aralık Seçimi: Var
• Maksimum/Minimum Değer Kaydı: Var
• Bağıl Ölçüm Modu: Var
• Veri Tutma (Data Hold): Var
• Otomatik Kapanma: ~15 dakika (devre dışı bırakılabilir)
• PC Bağlantısı: RS-232 arayüzü
• Aşırı Yük Koruması: Tüm aralıklarda
• Çalışma Ortamı: 0°C~40°C, <80% RH
• Depolama Ortamı: -10°C~60°C, <70% RH
• Güç Kaynağı: 6F22 9V pil (1 adet)
• Pil Ömrü: Yaklaşık 100 saat (alkalin pille)
• Düşük Pil Göstergesi: Var
• Güvenlik Standartları: CAT III 1000V, CAT IV 600V
• Sertifikalar: CE, ETL
• Boyutlar: 190mm x 90mm x 40mm (yaklaşık)
• Ağırlık: ~400g (pil dahil)
• Koruma Derecesi: IP40
• Ölçüm Hızı: ~3 ölçüm/saniye
• AC Bant Genişliği: 40Hz~1kHz
• Giriş Empedansı: >10MΩ (DC/AC voltaj)
• Ekran Yenileme Hızı: ~3 Hz

Kullanım Alanları

UNI-T UT71C Dijital Multimetre'nin kullanılabileceği çeşitli alanlar ve uygulamalar.

Elektrik-Elektronik Servisleri

• Elektronik devre arıza tespiti
• Komponent kontrolü
• Güç kaynağı problemleri
• Kablo ve bağlantı kontrolü
• Elektronik cihaz tamiri

Endüstriyel Bakım ve Onarım

• Motor ve sürücü testleri
• Kontrol paneli bakımı
• Elektrik sistemleri kontrolü
• PLC sistemlerinin test edilmesi
• Otomasyon ekipmanları bakımı

Eğitim ve Laboratuvar

• Elektronik laboratuvarları
• Teknik eğitim kurumları
• Öğrenci projeleri
• Deney ve ölçüm çalışmaları
• Ar-Ge çalışmaları

Hobi ve DIY Projeleri

• Arduino projeleri
• Ev elektronik projeleri
• Amatör elektronik çalışmaları
• Küçük ölçekli tamir işleri
• Kendin yap elektronik kitleri

Enerji Sistemleri

• Yenilenebilir enerji tesisatları
• Solar panel sistemleri
• Akü ve şarj sistemleri
• UPS ve güç sistemleri
• Inverter ve dönüştürücü testleri

Otomotiv Elektroniği

• Araç elektrik sistemi kontrolü
• Sensör testleri
• Akü ve şarj sistemi kontrolü
• Aydınlatma sistemleri
• Elektronik kontrol üniteleri testi

Avantajlar ve Özellikler

UNI-T UT71C Dijital Multimetre'nin sağladığı avantajlar ve öne çıkan özellikleri.

• Yüksek Çözünürlük: 20.000 sayım ile hassas ölçümler
• True RMS Ölçüm: Sinüzoidal olmayan dalga formlarında doğru ölçüm
• Geniş Fonksiyon Yelpazesi: Voltaj, akım, direnç, kapasitans, frekans, sıcaklık ve daha fazlası
• Çift Ekran: İki farklı parametreyi aynı anda görüntüleme
• Analog Çubuk Grafik: Anlık değişimleri hızla gözlemleme
• Veri Kayıt Özelliği: 10 ölçüm değeri saklama kapasitesi
• RS-232 Arayüzü: Ölçüm verilerini bilgisayara aktarma
• Arka Işık: Karanlık ortamlarda kolay okuma
• Koruyucu Kılıf: Darbelere karşı ekstra koruma
• MAX/MIN Fonksiyonu: En yüksek ve en düşük değerleri kaydetme
• Bağıl Ölçüm (REL): Referans değerler ile karşılaştırma
• Otomatik ve Manuel Aralık: Farklı ölçüm senaryolarına uyumluluk
• Yüksek Güvenlik Standartları: CAT III 1000V, CAT IV 600V sertifikaları
• Uzun Pil Ömrü: 100 saate kadar kullanım
• Otomatik Kapanma: Pil tasarrufu sağlama
• Kompakt ve Ergonomik Tasarım: Kolay taşıma ve kullanım

Kullanım Rehberi

UNI-T UT71C Dijital Multimetre'nin doğru ve güvenli kullanımı için rehber.

Temel Ölçüm Adımları:

• Voltaj Ölçümü (AC/DC):
  • Fonksiyon seçim düğmesini V pozisyonuna getirin
  • AC veya DC seçimi için SELECT düğmesine basın
  • Siyah probu COM terminaline, kırmızı probu VΩHz terminaline bağlayın
  • Probları ölçüm noktalarına temas ettirin
  • Ekrandaki değeri okuyun
• Akım Ölçümü (AC/DC):
  • Fonksiyon seçim düğmesini µA, mA veya A pozisyonuna getirin
  • AC veya DC seçimi için SELECT düğmesine basın
  • Siyah probu COM terminaline bağlayın
  • 200mA'e kadar ölçümler için kırmızı probu mA terminaline bağlayın
  • 10A'e kadar ölçümler için kırmızı probu 10A terminaline bağlayın
  • Ölçülecek devreyi kesin ve probları seri olarak bağlayın
  • Ekrandaki değeri okuyun
• Direnç Ölçümü:
  • Fonksiyon seçim düğmesini Ω pozisyonuna getirin
  • Siyah probu COM terminaline, kırmızı probu VΩHz terminaline bağlayın
  • Ölçülecek direncin enerjisiz olduğundan emin olun
  • Probları direncin uçlarına temas ettirin
  • Ekrandaki değeri okuyun
• Süreklilik ve Diyot Testi:
  • Fonksiyon seçim düğmesini Ω pozisyonuna getirin
  • SELECT düğmesine basarak süreklilik veya diyot testini seçin
  • Siyah probu COM terminaline, kırmızı probu VΩHz terminaline bağlayın
  • Süreklilik için probları test noktalarına temas ettirin, sesli uyarı duyulursa devre kapalıdır
  • Diyot testi için kırmızı probu diyotun anot, siyah probu katot ucuna bağlayın
• Kapasitans Ölçümü:
  • Fonksiyon seçim düğmesini CAP pozisyonuna getirin
  • Siyah probu COM terminaline, kırmızı probu VΩHz terminaline bağlayın
  • Ölçülecek kondansatörün deşarj olduğundan emin olun
  • Probları kondansatörün bacaklarına bağlayın
  • Ekrandaki değeri okuyun
• Frekans ve Duty Cycle Ölçümü:
  • Fonksiyon seçim düğmesini Hz% pozisyonuna getirin
  • Frekans ve duty cycle arasında geçiş için SELECT düğmesine basın
  • Siyah probu COM terminaline, kırmızı probu VΩHz terminaline bağlayın
  • Probları test noktalarına bağlayın
  • Ekrandaki değeri okuyun
• Sıcaklık Ölçümü:
  • Fonksiyon seçim düğmesini TEMP pozisyonuna getirin
  • °C ve °F arasında geçiş için SELECT düğmesine basın
  • K-tipi termokupl probunu bağlayın (siyah COM, kırmızı VΩHz)
  • Probun ucunu ölçüm yapılacak noktaya temas ettirin
  • Ekrandaki değeri okuyun

Özel Fonksiyonların Kullanımı:

• HOLD Düğmesi: Ekrandaki değeri dondurmak için kullanılır
• RANGE Düğmesi: Manuel aralık seçimi için kullanılır, otomatik moddan çıkmak için basın
• MAX/MIN Düğmesi: Ölçülen en yüksek ve en düşük değerleri kaydetmek için kullanılır
• REL Düğmesi: Bağıl ölçüm için mevcut değeri referans olarak almak için kullanılır
• SAVE Düğmesi: Ölçüm değerini hafızaya kaydetmek için kullanılır
• RECALL Düğmesi: Kaydedilen değerleri görüntülemek için kullanılır
• LIGHT Düğmesi: Arka ışığı açmak/kapatmak için kullanılır

PC Bağlantısı:

• RS-232 kablosunu multimetrenin arkasındaki porta takın
• Kablonun diğer ucunu bilgisayarınıza bağlayın (USB adaptörü gerekebilir)
• UNI-T yazılımını bilgisayarınıza yükleyin
• Yazılımı çalıştırın ve bağlantı ayarlarını yapın
• Ölçüm değerlerini bilgisayara aktarın ve analiz edin

Sorun Giderme ve Bakım

UNI-T UT71C Dijital Multimetre'nin bakımı ve olası sorunların çözümü.

Sık Karşılaşılan Sorunlar

• Cihaz Açılmıyor:
  • Pil seviyesini kontrol edin
  • Pilin doğru takıldığından emin olun
  • Pil terminallerini temizleyin
  • Pili yenisiyle değiştirin
• Kararsız Ölçümler:
  • Test kablolarının tam oturduğundan emin olun
  • Prob uçlarını temizleyin
  • Elektromanyetik girişim kaynaklarını kontrol edin
  • Farklı bir ölçüm aralığı seçmeyi deneyin
• "OL" Göstergesi:
  • Ölçülen değerin seçilen aralığın üzerinde olup olmadığını kontrol edin
  • Ölçüm aralığını yükseltin veya otomatik aralık seçimini kullanın
  • Direnç ölçümünde açık devre var mı kontrol edin
• Akım Ölçümü Yapılamıyor:
  • Sigortaların durumunu kontrol edin
  • Doğru terminalleri kullandığınızdan emin olun
  • Ölçüm aralığının uygun olduğunu doğrulayın
• PC Bağlantı Sorunları:
  • Kablo bağlantısını kontrol edin
  • RS-232/USB adaptörünün sürücülerini güncelleyin
  • Yazılımın doğru yapılandırıldığından emin olun
  • Port ayarlarını kontrol edin

Bakım Önerileri

• Genel Bakım:
  • Kullanmadığınızda cihazı kapalı tutun
  • Kuru ve temiz bir yerde saklayın
  • Şok ve titreşimlerden koruyun
  • Aşırı sıcaktan ve nemden uzak tutun
• Temizlik:
  • Yumuşak, hafif nemli bir bezle dış yüzeyi silin
  • Terminalleri kuru fırça veya basınçlı hava ile temizleyin
  • Kimyasal çözücüler kullanmaktan kaçının
  • Ekranı yumuşak, kuru bir bezle nazikçe temizleyin
• Pil Değişimi:
  • Düşük pil göstergesi belirdiğinde pili değiştirin
  • Cihazı kapatın ve test kablolarını çıkarın
  • Arka pil kapağını açın
  • Eski pili çıkarın ve yeni 9V pili doğru polaritede takın
  • Pil kapağını kapatın
• Sigorta Değişimi:
  • Cihazı kapatın ve tüm test kablolarını çıkarın
  • Koruyucu kılıfı çıkarın ve kasanın vidalarını sökün
  • mA girişi için F1: 0.5A/250V hızlı sigorta
  • 10A girişi için F2: 10A/250V hızlı sigorta
  • Sadece belirtilen değerlerde sigorta kullanın
• Kalibrasyon:
  • Yılda bir kez kalibre edilmesi önerilir
  • Profesyonel kalibrasyon için yetkili servise başvurun
  • Hassas ölçümler öncesinde REL fonksiyonunu kullanarak sıfırlama yapın

Paket İçeriği

• UNI-T UT71C Dijital Multimetre
