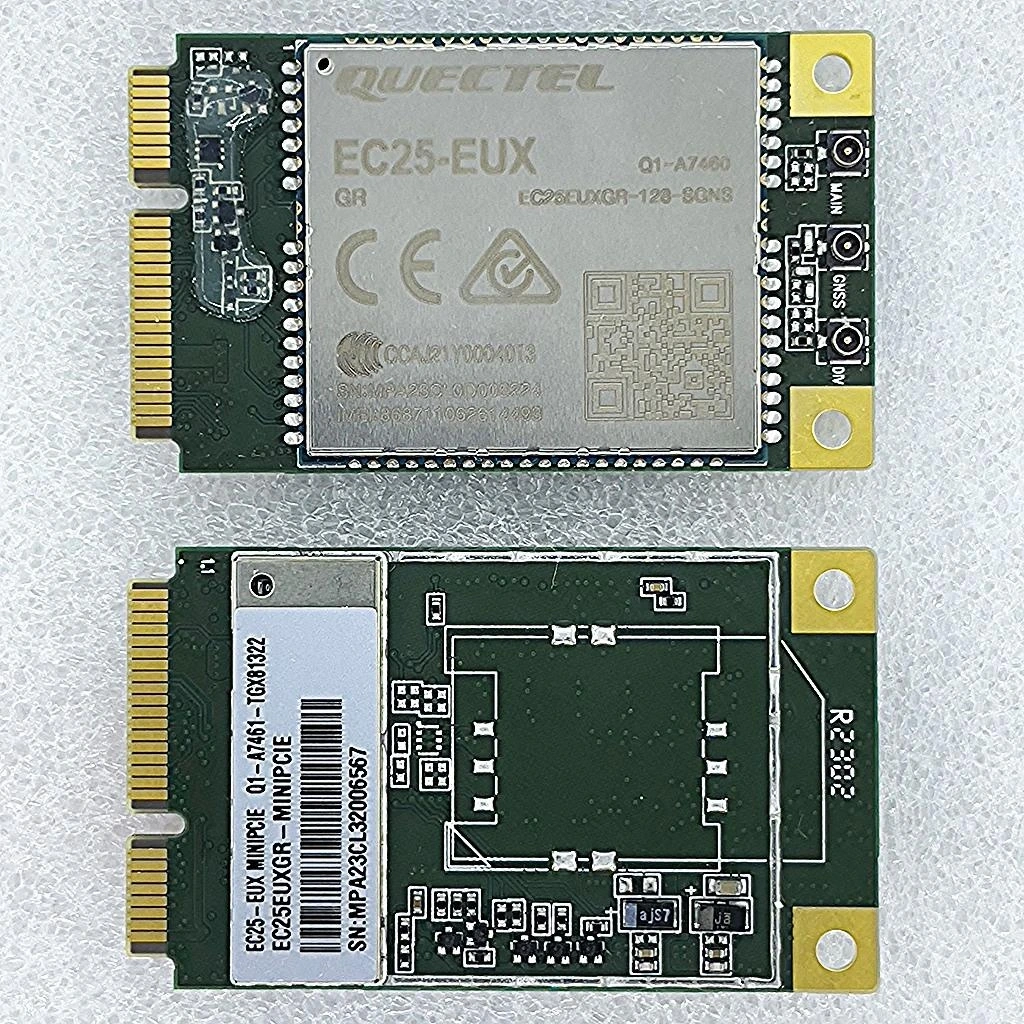

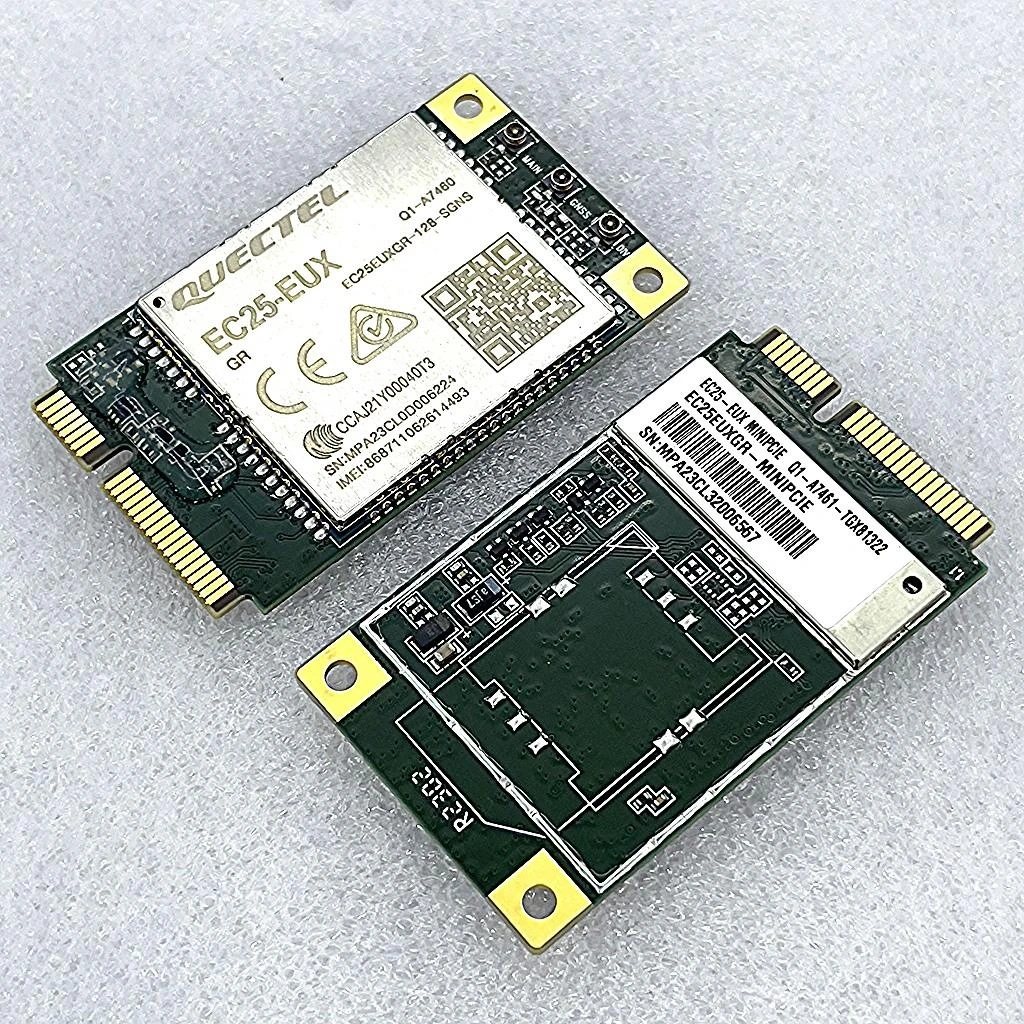

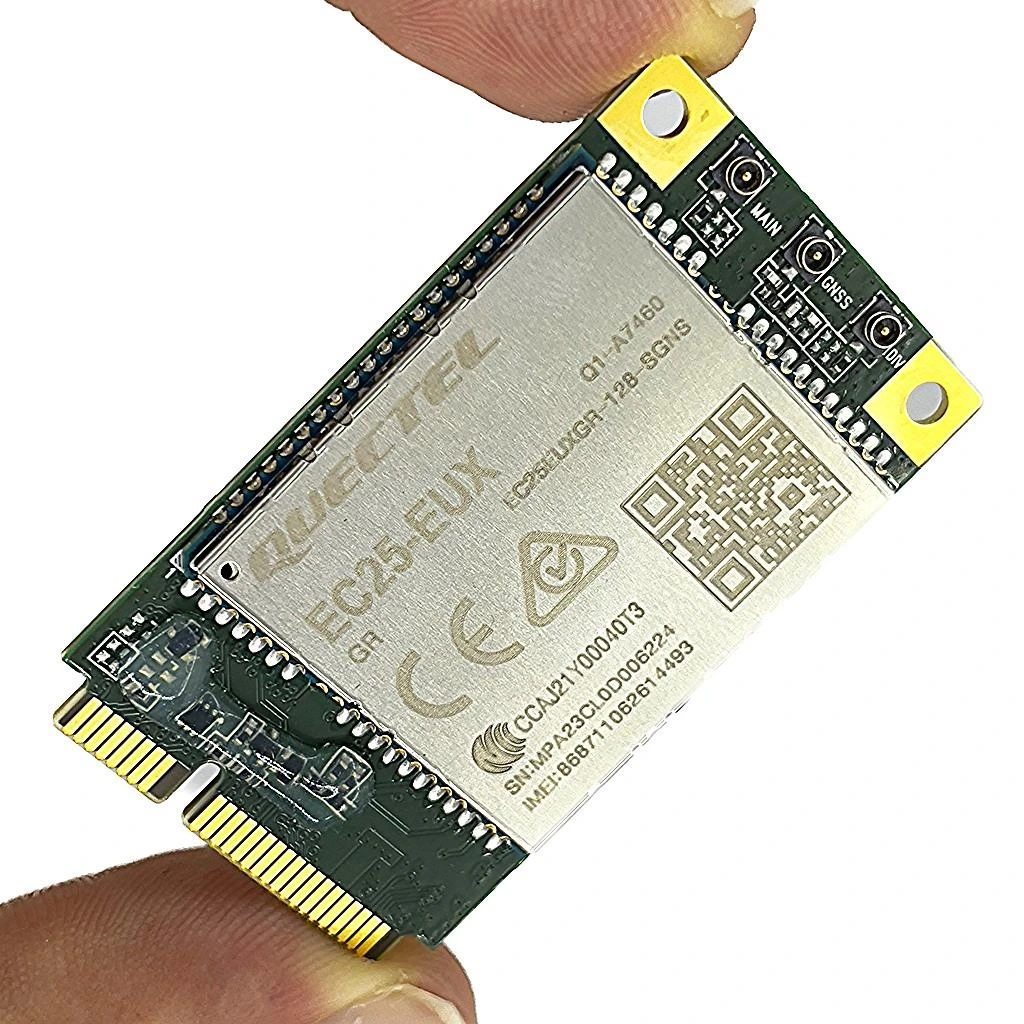

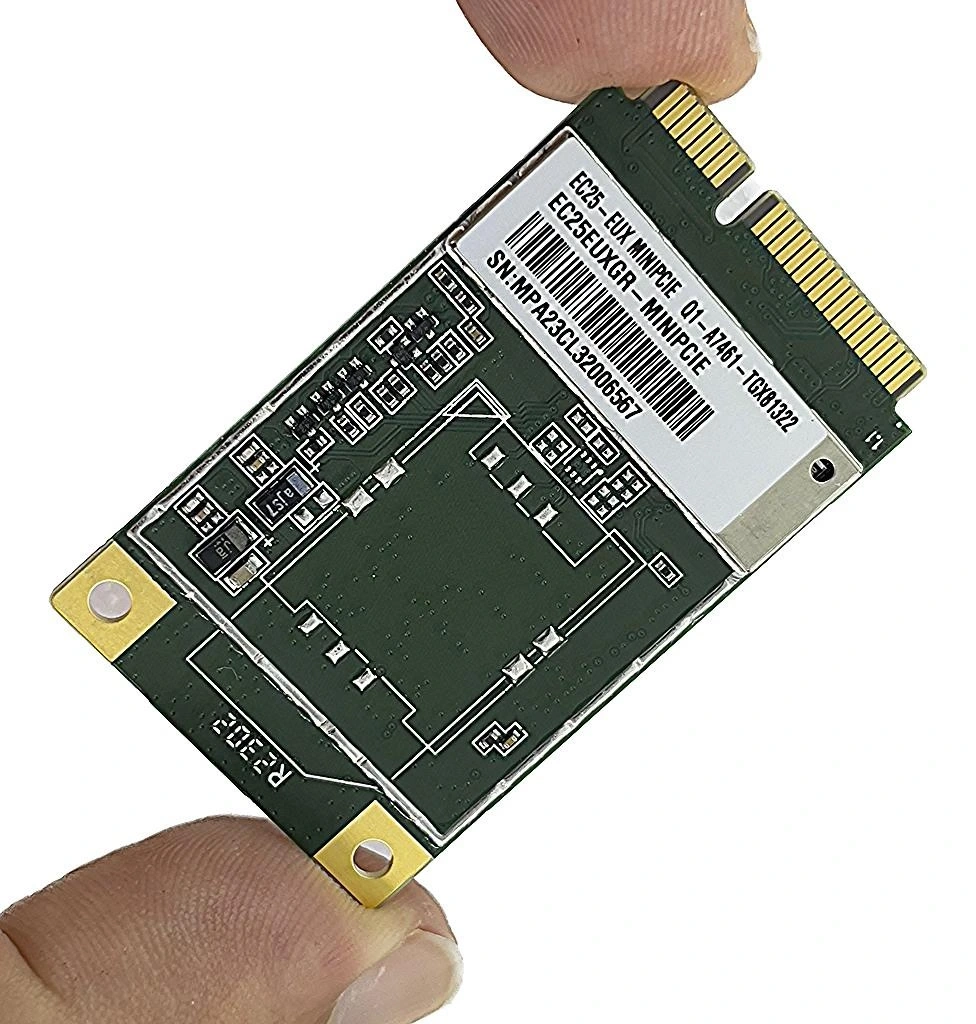

Quectel EC25-EUX 128 sGNS 4G LTE Mini PCIe Modül
Quectel EC25-EUX 128 sGNS 4G LTE Mini PCIe Modül, Avrupa bölgesi frekanslarıyla uyumlu LTE Cat 4 teknolojisine sahip yüksek performanslı bir haberleşme modülüdür. Mini PCIe form faktöründe tasarlanan bu kompakt modül, 150Mbps indirme ve 50Mbps yükleme hızlarıyla gelişmiş kablosuz bağlantı yetenekleri sunar.
İleri nesil telekomünikasyon özellikleri ve endüstriyel standartlarda güvenilirlik sağlayan EC25-EUX, GPS/GNSS konumlandırma yetenekleri sayesinde hem veri iletişimi hem de konum izleme uygulamaları için entegre bir çözüm sunar. Quectel'in LTE modül ailesinde yer alan bu ürün, tam fonksiyonel 4G bağlantısını kompakt boyutlarda gerçekleştirmek için idealdir.
Endüstriyel IoT cihazlarından taşınabilir telemetri sistemlerine, mobil ağ geçitlerinden uzaktan izleme uygulamalarına kadar geniş bir kullanım yelpazesi bulunan Quectel EC25-EUX, profesyonel kablosuz iletişim gerektiren her projede güvenilir performans sunar.
Teknik Özellikler
Bu bölümde Quectel EC25-EUX 4G LTE modülünün detaylı teknik özellikleri listelenmektedir.
- Model: Quectel EC25-EUX
- Form Faktörü: Mini PCIe (PCI Express)

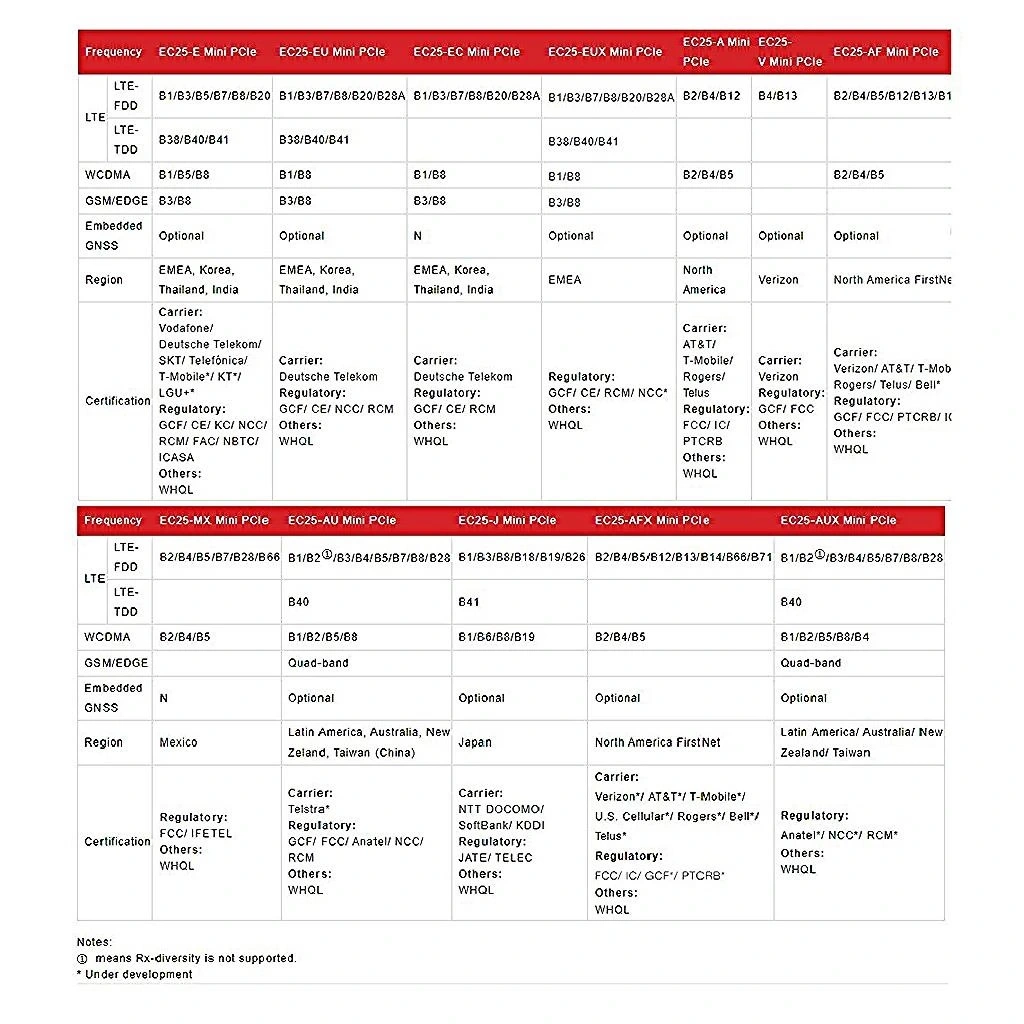

- Frekans Bandları: B1/B3/B7/B8/B20/B28A (Avrupa bölgesi uyumlu)
- LTE Kategorisi: Cat 4
- İndirme Hızı: 150 Mbps (maksimum)
- Yükleme Hızı: 50 Mbps (maksimum)
- GPS/GNSS: Entegre sGNS (simultaneous GNSS) desteği
- Desteklenen Uydu Sistemleri: GPS, GLONASS, BeiDou, Galileo
- SIM Arayüzü: 1.8V/3.0V SIM kart desteği
- Çalışma Voltajı: 3.3V-3.6V DC
- Güç Tüketimi: Tipik 1.3W, maksimum 3W (iletim sırasında)
- Veri Arayüzleri: USB 2.0, UART, PCM, I2C
- AT Komut Seti: Genişletilmiş 3GPP TS 27.007 ve 27.005 uyumlu
- TCP/IP Protokolleri: IPv4/IPv6, TCP/UDP, PPP, FTP, HTTP, NTP, PING, SSL
- GNSS Hassasiyeti: 2.5m CEP (açık gökyüzü koşullarında)
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Boyutlar: 51mm x 30mm x 6.9mm (Standart Mini PCIe)
- Sertifikalar: CE, RoHS, REACH, GCF ve PTCRB uyumlu
- Anten Bağlantısı: U.FL konnektörler (Ana, Diversity ve GNSS)
- Yazılım Desteği: Windows, Linux, Android işletim sistemleri ile uyumlu
LTE Cat 4 Performans Avantajları
Quectel EC25-EUX modülünün LTE Cat 4 teknolojisi ile sağladığı performans avantajları aşağıda listelenmiştir.
- Yüksek Veri Hızları: 150 Mbps indirme ve 50 Mbps yükleme hızlarıyla hızlı veri transferi.
- Düşük Gecikme Süresi: 10-15ms gecikme ile gerçek zamanlı uygulamalar için ideal performans.
- Carrier Aggregation: Farklı frekans bantlarını birleştirerek bant genişliğini optimize etme.
- MIMO Teknolojisi: 2x2 MIMO (Multiple Input Multiple Output) desteği ile gelişmiş sinyal kalitesi.
- Bant Genişliği Esnekliği: 1.4, 3, 5, 10, 15 ve 20 MHz bant genişliklerini destekleme.
- VoLTE Desteği: Yüksek kaliteli sesli iletişim için Voice over LTE teknolojisi.
- Geniş Kapsama Alanı: Avrupa bölgesinde yaygın kullanılan tüm 4G frekans bantları desteği.
- Ağ Sinyali Optimizasyonu: Gelişmiş sinyal işleme ile zayıf sinyal koşullarında bile kararlı bağlantı.
- Enerji Verimliliği: Optimize edilmiş güç tüketimi ile mobil ve batarya destekli uygulamalar için uygun.
- Ağ İzleme Yetenekleri: Sinyal gücü, hücre bilgisi ve bağlantı kalitesi verilerine gerçek zamanlı erişim.
Entegre GNSS Özellikleri
EC25-EUX modülünün sunduğu gelişmiş GNSS (Küresel Navigasyon Uydu Sistemi) özellikleri.
- Çoklu Uydu Sistemi Desteği: GPS, GLONASS, BeiDou ve Galileo uydu sistemleriyle eşzamanlı çalışma.
- Simultaneous GNSS (sGNS): Aynı anda birden fazla uydu sistemini kullanarak konum doğruluğunu artırma.
- Yüksek Hassasiyet: 2.5m CEP (Circular Error Probable) konum doğruluğu.
- Hızlı İlk Konum Tespiti: Soğuk başlatmada <35 saniye, sıcak başlatmada <1 saniye.
- AGPS Desteği: Hücresel ağ üzerinden desteklendiğinde daha hızlı konum tespiti.
- Düşük Güç Tüketimi: Optimize edilmiş GNSS alıcısı ile batarya ömrünü koruma.
- Bağımsız GNSS Çalışma Modu: Cellular modem kapalıyken bile konum izleme imkanı.
- NMEA Protokolü: Standart NMEA 0183 format çıkışı ile kolay entegrasyon.
- Dahili LNA: Düşük gürültülü amplifikatör ile zayıf sinyal koşullarında bile iyi performans.
- Ayrı GNSS Anteni: Özel U.FL GNSS anten bağlantısı ile optimum konumlandırma performansı.
İdeal Kullanım Alanları
Bu 4G LTE modülünün tipik kullanım alanları aşağıda listelenmiştir.
- Endüstriyel IoT Sistemleri: Uzaktan izleme ve kontrol sistemleri
- Mobil Ağ Geçitleri: Router ve gateway cihazları
- Taşınabilir Telemetri Cihazları: Saha veri toplama sistemleri
- Filo Yönetim Çözümleri: Araç takip ve izleme sistemleri
- Otomasyon Sistemleri: Uzaktan erişilebilir otomasyon kontrol üniteleri
- Dijital Tabelalar: Uzaktan içerik yönetilebilen reklam ve bilgi ekranları
- Güvenlik Sistemleri: 4G bağlantılı güvenlik kameraları ve alarm sistemleri
- Enerji Yönetim Sistemleri: Şebeke dışı konumlarda izleme ve kontrol
- Medikal Cihazlar: Uzaktan hasta izleme ve sağlık verisi iletimi
- POS Terminalleri: Mobil ödeme ve satış noktası sistemleri
Kurulum ve Kullanım İpuçları
Quectel EC25-EUX modülünden maksimum verim almanız için kurulum ve kullanım önerileri.
İpucu: EC25-EUX modülünü Mini PCIe yuvasına monte ederken statik elektriğe karşı önlem alın. Modülü takmadan önce bilgisayar veya cihazınızın gücünü kapatın. SIM kartı SIM yuvasına doğru yönde yerleştirin ve kilitleme mekanizmasının tam olarak kapandığından emin olun. Ana LTE anteni, MAIN olarak işaretli U.FL konnektöre, varsa diversity anteni DIV konnektöre, GNSS antenini ise GPS/GNSS konnektöre bağlayın. Performans için yüksek kaliteli, uygun frekans bandına özel LTE antenleri ve açık gökyüzü görüşü olan GNSS anteni kullanın.
Paket İçeriği
Ürün kutusunda bulunan parçaların listesi.
Not: Anten, SIM kart, bağlantı kabloları ve adaptör kartı ürüne dahil değildir, ayrıca satın alınmalıdır.
İlgili Ürün Kategorilerimiz
Projeleriniz için ihtiyacınız olan tüm GSM ve LTE modülleri Voltaj.net'te! Kablosuz iletişim ve internet bağlantısı gerektiren uygulamalarınız için doğru çözümü bulun.
Ürünleri İncele →Çeşitli Arduino kartları ve aksesuarları ile projelerinizi geliştirin. GSM modülleri ile birlikte kullanarak IoT projelerinize hayat verin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, endüstriyel standartlarda telekomünikasyon çözümleri sunar. Quectel EC25-EUX 4G LTE modülü, profesyonel kablosuz iletişim gerektiren projeler için yüksek kaliteli bir seçenek olarak ürün yelpazemizde yer almaktadır.
- Orijinal Ürün Garantisi: %100 orijinal Quectel ürünleri.
- Teknik Destek: Entegrasyon ve kullanım konularında uzman desteği.
- Teslimat: Siparişleriniz aynı gün içinde işleme alınır.
- Uygun Fiyat: Doğrudan ithalatçıdan temin edilen rekabetçi fiyatlar.
- Tamamlayıcı Ürünler: Antenler, adaptör kartları ve diğer aksesuarların tedariki.
- Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
- Profesyonel Çözümler: Endüstriyel projeler için uygun ürün seçenekleri.
- Müşteri Memnuniyeti: Yüksek müşteri memnuniyeti oranı ve kaliteli hizmet.
Ürün Hakkında Sıkça Sorulan Sorular
EC25-EUX modülü hangi Avrupa operatörleriyle uyumludur?
EC25-EUX, Avrupa bölgesindeki tüm ana operatörlerle uyumludur. Türkiye'de Turkcell, Vodafone ve Türk Telekom ile tam uyumlu çalışır. Almanya, Fransa, İtalya, İspanya ve diğer Avrupa ülkelerindeki operatörlerin kullandığı B1, B3, B7, B8, B20 ve B28A bandlarını destekler. Yurtdışı seyahatlerde otomatik roaming özelliği ile sorunsuz çalışır.
Mini PCIe modülü Arduino ile nasıl kullanabilirim?
Arduino ile kullanmak için Mini PCIe-USB/UART dönüştürücü kart gereklidir. Arduino'nun RX ve TX pinlerini modülün TX ve RX pinlerine bağlayın. 3.3V-5V seviye dönüştürücü kullanın. Modül için harici 3.3V güç kaynağı kullanın. AT komutları ile iletişim kurmak için SoftwareSerial kütüphanesinden yararlanın. Modül için özel Arduino kütüphaneleri kullanabilirsiniz.
EC25-EUX modülünün güç tüketimi ne kadardır?
EC25-EUX normal veri iletiminde ortalama 1.3W güç tüketir. Maksimum iletim gücünde yaklaşık 3W tüketir. Bekleme modunda 300mW civarında güç çeker. PSM (Güç Tasarruf Modu) aktifken 10mW'dan az tüketir. GNSS aktifken ek olarak 100-150mW güç gerektirir. Güç tüketimi, sinyal kalitesi ve ağ koşullarına göre değişebilir.
Modülün GNSS (GPS) yetenekleri nelerdir?
EC25-EUX, eşzamanlı GNSS (sGNS) özelliğine sahiptir. GPS, GLONASS, BeiDou ve Galileo uydu sistemlerini destekler. 2.5m CEP hassasiyeti sunar. Soğuk başlatmada 35 saniye, sıcak başlatmada 1 saniyeden az sürede konum bulur. AGPS desteği mevcuttur. NMEA 0183 formatında konum verisi sağlar. Ayrı U.FL konnektör ile özel GNSS anteni bağlanabilir.
EC25-EUX modülü için hangi antenler gereklidir?
EC25-EUX için üç anten bağlantısı bulunur: Ana LTE anteni (Main),diversity anteni (AUX) ve GNSS anteni. Ana LTE anteni zorunludur, 700-2700 MHz frekans aralığını kapsamalıdır. Diversity anteni sinyal kalitesini artırır. GNSS anteni konum hizmetleri için gereklidir. Tüm antenler U.FL konnektör ile bağlanır. Düşük kayıplı kablolar kullanılmalıdır.
Modül hangi endüstriyel standartlara ve sertifikalara sahiptir?
EC25-EUX, CE sertifikasına sahiptir ve Avrupa standartlarına uygundur. RoHS ve REACH uyumluluğu ile çevre düzenlemelerine uygundur. GCF ve PTCRB sertifikaları ile operatör ağlarıyla uyumluluğu onaylanmıştır. -40°C ile +85°C arası geniş çalışma sıcaklığı aralığı endüstriyel standartlara uygundur. Titreşim ve şok testlerinden geçmiştir.
Pil ile çalışan sistemlerde uzun batarya ömrü nasıl sağlanır?
PSM (Power Saving Mode) ve eDRX özelliklerini aktif edin. Veri transferini toplu halde yaparak bağlantı sıklığını azaltın. AT+CPSMS komutu ile PSM parametrelerini ayarlayın. Sinyal kalitesi iyi olan yerlerde kullanın. GNSS gibi gerekli olmayan fonksiyonları kapatın. Veri iletimini optimize edin. Uygulama gereksinimine göre iletim gücünü ayarlayın. DTR pini ile manuel güç kontrolü yapın.
EC25-EUX ile hangi hızlarda veri transferi yapılabilir?
EC25-EUX, LTE Cat 4 standardı ile maksimum 150 Mbps indirme ve 50 Mbps yükleme hızları sunar. Gerçek hızlar şebeke koşullarına, sinyal gücüne ve operatöre bağlı olarak değişir. Carrier Aggregation özelliği ile bant genişliği optimize edilir. 2x2 MIMO teknolojisi veri hızını artırır. 10-15ms gecikme süresi ile gerçek zamanlı uygulamalar için uygundur.
