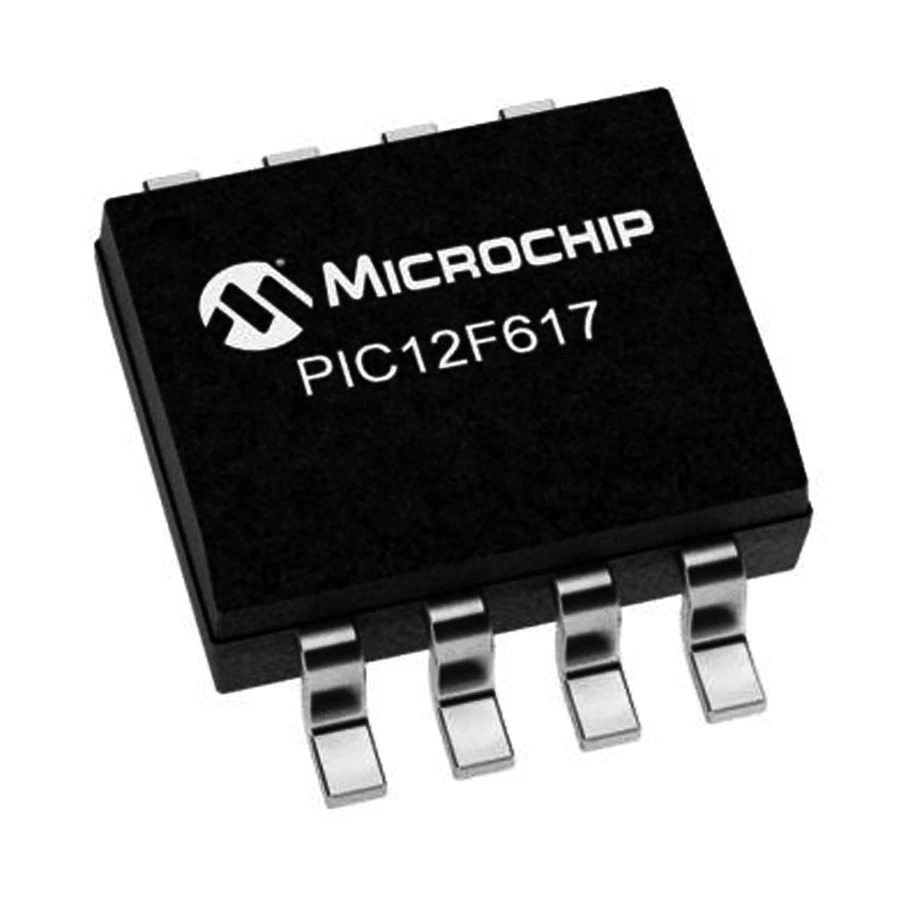

PIC12F617-I/SN SMD SOIC-8 8 Bit 20MHz Mikrodenetleyici

PIC12F617-I/SN SMD SOIC-8 8-Bit 20MHz Mikrodenetleyici

PIC12F617-I/SN, Microchip firmasının 8-Bit işlemci ailesine ait yüzey montaj tipinde bir mikrodenetleyicidir. SOIC-8 SMD paketinde 20MHz'e kadar çalışabilen bu entegre, modern tasarımlar için kompakt çözümler sunar.

2KB program belleği ve dahili osilatör ile donatılan mikrodenetleyiciler arasında, SMD projeler için uygun maliyetli bir seçimdir.

PWM, komparatör ve dahili referans voltaj kaynağı gibi özellikler barındıran bu elektronik komponent, kompakt devre tasarımları için avantaj sağlar.

8-pinli SMD yapıda sunulan Microchip PIC mikrodenetleyici, düşük güç tüketimi ve yüzey montaj uyumluluğu ile endüstriyel ve ticari uygulamalar için idealdir.

Teknik Özellikler

PIC12F617-I/SN SMD SOIC-8 8-Bit 20MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC12F
• Model: PIC12F617-I/SN
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 2.0 KB (1024 kelime)
• RAM Belleği: 68 Bayt
• EEPROM Belleği: Yok
• I/O Pin Sayısı: 6
• ADC Kanalları: Yok
• Zamanlayıcılar: 2 (8-bit TMR0, 16-bit TMR1)
• PWM Modülleri: 1 (8-bit)
• Komparatörler: 2
• Dahili Osilatör: 8MHz
• Kesme (Interrupt) Kaynakları: 7
• I/O Değişikliği Kesmeleri: Var
• Çalışma Gerilimi: 2,0V - 5.5V
• Paket Tipi: SOIC-8 (Surface Mount)
• Pin Sayısı: 8
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Var (Programlanabilir)
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~220µA @ 4MHz, 3V
• Güç Tüketimi (Sleep): <1µA @ 3V
• Flash Programlama Döngüsü: 100,000 yazma/silme
• RoHS Uyumluluğu: Evet
• Referans Voltaj Modülü: Var (programlanabilir)
• PIC CCP (Capture/Compare/PWM): Var
• Paket Boyutları: Yaklaşık 5mm x 4mm x 1.75mm

Kullanım Alanları

PIC12F617-I/SN SMD SOIC-8 8-Bit 20MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

SMD Kontrol Sistemleri

• Kompakt PWM motor kontrolörleri
• LED aydınlatma kontrol sistemleri
• Küçük servo sürücü devreleri
• Fan hız kontrol modülleri
• Güç kaynağı kontrol devreleri

Endüstriyel Uygulamalar

• Kompakt sensör arayüzleri
• Yüzey montaj röle kontrol üniteleri
• Dahili ekipman izleme modülleri
• Endüstriyel zamanlayıcılar
• Durum izleme devreleri

Tüketici Elektroniği

• Uzaktan kumanda alıcıları
• Akıllı ev cihazları kontrol modülleri
• Güç yönetim devreleri
• Elektronik oyuncaklar
• Küçük ev aletleri kontrol kartları

Kompakt IoT Çözümleri

• Sensör veri işleme birimleri
• Düşük güç tüketimli sensor nodeları
• Durum izleme ve raporlama modülleri
• Veri toplama arayüzleri
• Akıllı anahtar ve kontrol birimleri

Avantajlar ve Özellikler

PIC12F617-I/SN SMD SOIC-8 8-Bit 20MHz Mikrodenetleyici'nin sağladığı avantajlar ve öne çıkan özellikleri.

• SMD Paket: SOIC-8 formunda yüzey montaj teknolojisi ile modern PCB uyumluluğu
• Kompakt Boyut: Minimum PCB alanı kullanımı ile küçük cihazlar için idealdir
• Dahili Osilatör: Harici kristal gerektirmeden 8MHz'e kadar çalışabilir
• PWM Modülü: Motor kontrol ve sinyal üretimi için 8-bit PWM desteği
• İki Komparatör: Gelişmiş analog sinyal karşılaştırma yetenekleri
• Düşük Güç Tüketimi: Sleep modunda 1µA'dan az akım çeker
• Geniş Besleme Voltajı Aralığı: 2.0V - 5.5V arası çalışabilme
• Programlanabilir Referans Voltaj: Esnek analog karşılaştırma imkanı
• In-Circuit Programlama: Devreden çıkarmadan programlama imkanı
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası çalışma
• Maliyet Etkinlik: Temel PIC özellikleri ile ekonomik çözüm
• Yüksek Güvenilirlik: Zorlu koşullarda çalışabilme

Programlama ve Geliştirme

PIC12F617-I/SN SMD SOIC-8 8-Bit 20MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi veya MPASM (Assembly için)
• PICkit 2/3/4 programlayıcı
• SOIC-8 test klipsi veya programlama adaptörü
• PCB tasarım yazılımı (Altium, Eagle, KiCad)
• 2.0V - 5.5V güç kaynağı
• SMD lehimleme ekipmanı
• Bypass kapasitörleri (100nF, SMD 0603/0805)
• Pull-up dirençleri (SMD 0603/0805)
• LED'ler ve pasif komponentler (SMD)
• Lojik analizör veya osiloskop (opsiyonel)
• ICSP header veya test noktaları

Önemli port fonksiyonları:

• GP0/CIN+/ICSPDAT: Dijital I/O, Komparatör + Girişi, ICSP Data
• GP1/CIN-/VREF/ICSPCLK: Dijital I/O, Komparatör - Girişi, Referans Voltaj, ICSP Clock
• GP2/T0CKI/CCP1/INT: Dijital I/O, Timer0 Clock, PWM Çıkışı, Harici Kesme
• GP3/MCLR/VPP: Dijital Giriş (sadece), Reset, Programlama Voltajı
• GP4/C2OUT: Dijital I/O, Komparatör 2 Çıkışı
• GP5/T1CKI/OSC1/CLKIN: Dijital I/O, Timer1 Clock, Osilatör Girişi
• VDD: Pozitif besleme (2.0V - 5.5V)
• VSS: Toprak bağlantısı

Sorun Giderme ve İpuçları

PIC12F617-I/SN SMD SOIC-8 8-Bit 20MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SMD Programlama Zorlukları: Test klipsi veya özel adaptör kullanın, PCB üzerinde ICSP header planlayın.
• Osilatör Sorunları: Dahili osilatör kalibrasyonunu doğru yapın, gürültülü ortamlarda harici osilatör kullanın.
• I/O Pin Yetersizliği: Shift register, multiplexing veya GPIO genişleticileri kullanarak port sayısını artırın.
• PWM Çıkış Sorunları: Timer2 ve CCP modülünün doğru yapılandırıldığından emin olun.
• Komparatör Gürültüsü: Analog sinyal hatlarına filtreleme uygulayın ve toprak hattını iyileştirin.

Performans İpuçları

• CCP modülünün Timer2 ile doğru senkronizasyonunu sağlayın
• Komparatör histerezisini uygulamanıza göre optimize edin
• Minimum 2.0V altında çalışma durumları için brown-out detektörü kullanın
• PWM frekansını ve duty cycle'ı uygulama ihtiyaçlarına göre ince ayarlayın
• İki komparatörü farklı eşik değerlerinde kullanarak pencere komparatörü oluşturun
• Sleep/Wakeup döngülerini güç tüketimi ve tepki hızı arasında optimize edin

Paket İçeriği

• PIC12F617-I/SN SMD SOIC-8 8-Bit 20MHz Mikrodenetleyici
