PIC12C508A 04/P 8-Bit 4MHz Mikrodenetleyici DIP8

PIC12C508A-04/P 8-Bit 4MHz Mikrodenetleyici DIP8

PIC12C508A-04/P, Microchip tarafından üretilen son derece kompakt ve ekonomik bir 8-bit mikrodenetleyicidir. 4 MHz çalışma frekansı ve 8-pinli DIP paketi ile minimum bileşen gerektiren uygulamalar için idealdir.

768 kelime program belleği, 25 bayt RAM ve dahili 4 MHz osilatöre sahip olan bu Microchip PIC mikrodenetleyici, minimum bileşen ve maliyet gerektiren basit kontrol uygulamaları için tasarlanmıştır.

Breadboard dostu DIP8 paketi ve düşük güç tüketimi sunan bu elektronik komponentler kategorisindeki mikrodenetleyiciler arasında, özellikle üretim maliyetinin kritik olduğu yüksek hacimli projeler için tercih edilir.

Teknik Özellikler

PIC12C508A-04/P 8-Bit 4MHz Mikrodenetleyici DIP8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC12C
• Model: PIC12C508A-04/P
• İşlemci Mimarisi: 8-Bit
• Maksimum Çalışma Frekansı: 4 MHz
• Program Belleği Tipi: OTP (One Time Programmable)
• Program Belleği Boyutu: 768 x 12 bit (1.125 kB)
• RAM Belleği: 25 bayt
• EEPROM Veri Belleği: Yok
• I/O Pin Sayısı: 5
• Zamanlayıcı Modülleri: 1 (Timer0)
• Watchdog Timer: Var
• A/D Dönüştürücü: Yok
• Komparatör: Yok
• Dahili Osilatör: 4 MHz
• Kesme (Interrupt) Kaynakları: 1 (Timer0)
• Çalışma Gerilimi: 3,0V - 5.5V
• Paket Tipi: DIP-8
• Pin Sayısı: 8
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Power-on Reset: Var
• Brown-out Reset: Var
• Watchdog Timer: Var
• Wake-up on Pin Change: Var
• Power-up Timer: Var
• Düşük Güç Modu: SLEEP
• Osilatör Seçenekleri: RC, XT, LP, IntRC
• Komut Seti: 33 komut
• RoHS Uyumluluğu: Evet
• Endüstriyel Sıcaklık Derecesi: Evet

Kullanım Alanları

PIC12C508A-04/P 8-Bit 4MHz Mikrodenetleyici DIP8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Düşük Maliyetli Kitlesel Üretim

• Uzaktan kumanda cihazları
• Küçük ev aletleri kontrolü
• Basit güvenlik sistemleri
• Batarya şarj kontrol devreleri
• Oyuncak elektronik devreleri

Basit Kontrol Uygulamaları

• LED sürücü devreleri
• Buton ve anahtar arayüzleri
• Zamanlayıcı ve sayaç uygulamaları
• Alarm sistemleri
• Basit sensör kontrol modülleri

Özel Amaçlı Modüller

• Kod kilidi sistemleri
• IR verici/alıcı modüller
• Motor kontrol arabirim devreleri
• Veri kaydedici arayüz modülleri
• Akıllı güç yönetim sistemleri

Avantajlar ve Özellikler

PIC12C508A-04/P 8-Bit 4MHz Mikrodenetleyici DIP8'in sağladığı avantajlar ve çözümler.

• Ultra Düşük Maliyet: Yüksek hacimli projelerde ciddi maliyet avantajı
• Minimum Harici Bileşen: Dahili osilatör ile harici kristal ihtiyacını ortadan kaldırma
• Kompakt Boyut: 8-pin DIP paketi ile küçük PCB alanı kullanımı
• Düşük Güç Tüketimi: Pil ile çalışan uygulamalar için ideal
• Dayanıklı Tasarım: 125°C'ye kadar yüksek sıcaklık toleransı
• Breadboard Uyumu: DIP paketi ile prototipleme kolaylığı
• Endüstriyel Standartlar: Zorlu ortamlarda kullanım için dayanıklı yapı
• Yüksek Gürültü Bağışıklığı: Elektriksel gürültülü ortamlarda güvenilir çalışma
• Geniş Besleme Aralığı: 3.0V - 5.5V arası esnek çalışma
• Basit Komut Seti: Hızlı geliştirme için kolay programlama yapısı

Programlama ve Geliştirme

PIC12C508A-04/P 8-Bit 4MHz Mikrodenetleyici DIP8'in programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE veya MPLAB IDE geliştirme ortamı
• MPASM Assembly derleyicisi (C derleyici desteği yok)
• PICkit, ICD veya PIC programlayıcı
• 8-pin DIP soket (programlama için)
• Breadboard ve temel elektronik bileşenler
• 5V güç kaynağı

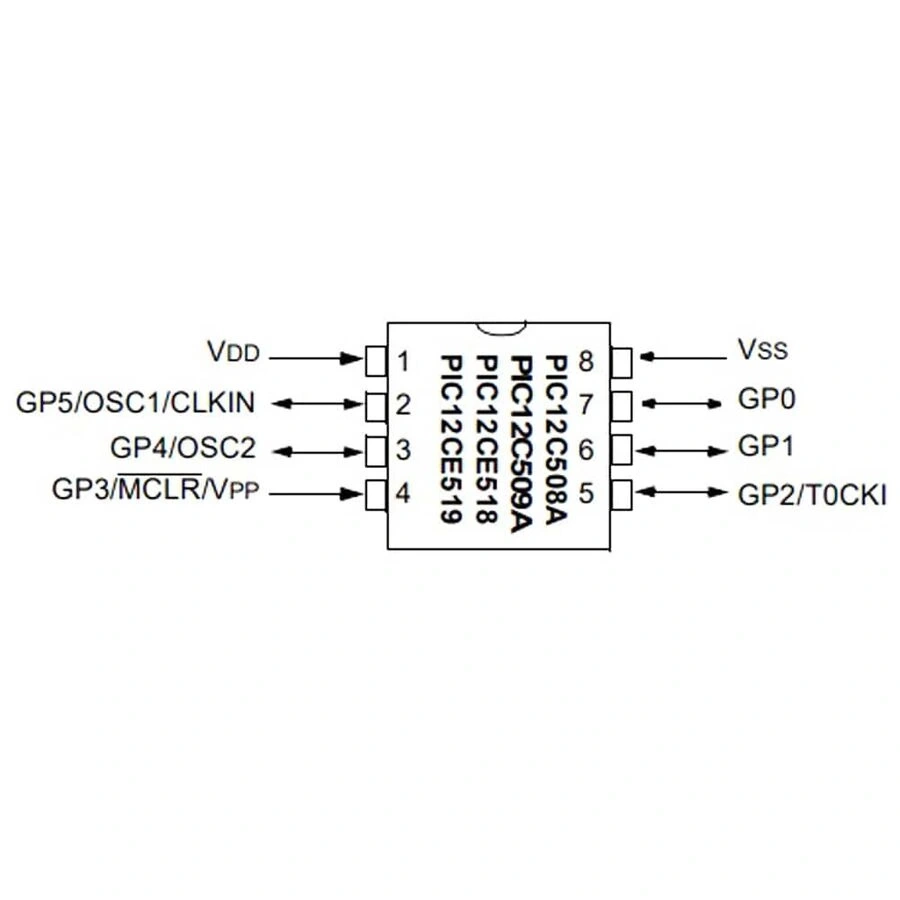

Pin bağlantıları ve fonksiyonları:

• Pin 1 (VDD): Pozitif besleme (3.0V - 5.5V)
• Pin 2 (GP5/OSC1): I/O pini veya osilatör girişi
• Pin 3 (GP4/OSC2): I/O pini veya osilatör çıkışı
• Pin 4 (GP3/MCLR): Sadece giriş pini veya reset
• Pin 5 (GP2): I/O pini
• Pin 6 (GP1): I/O pini
• Pin 7 (GP0): I/O pini
• Pin 8 (VSS): Toprak (GND)

Sorun Giderme ve İpuçları

PIC12C508A-04/P 8-Bit 4MHz Mikrodenetleyici DIP8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Sorunu: Doğru programlama adaptörü kullandığınızdan emin olun, voltaj seviyelerini kontrol edin.
• Çip Çalışmıyor: Besleme voltajını ve MCLR pinine pull-up direnci bağlantısını doğrulayın.
• I/O Pin Çalışmıyor: TRIS kaydedicisinin doğru ayarlandığından emin olun.
• Osilatör Problemi: Konfigürasyon bitlerinde doğru osilatör modunu seçtiğinizden emin olun.
• Kod Kaybı Sorunu: Kod belleği 12 bitlik 768 kelime ile sınırlıdır, optimizasyon yapın.

Verimli Kullanım İpuçları

• Programlamadan önce MPLAB simülatöründe kodunuzu tamamen test edin
• Bellek kısıtlamaları nedeniyle assembly dilini tercih edin
• GP3 pini yalnızca giriş olarak kullanılabilir, diğer pinleri çıkış olarak kullanın
• Güç tasarrufu için SLEEP komutunu ve WDT'yi etkin kullanın
• İç osilatör kullanarak harici bileşen sayısını azaltın
• Sık kullanılan rutinleri makrolarla tanımlayarak kod boyutunu azaltın
