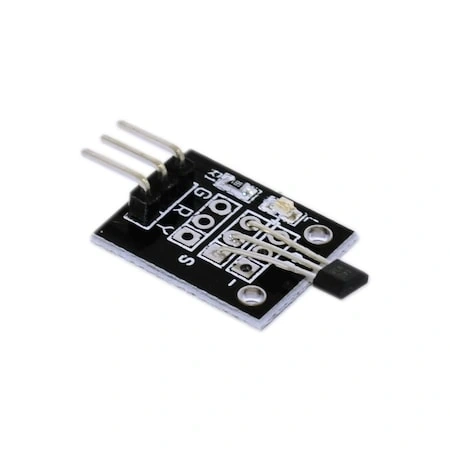

Mini Manyetik Hall Effect Sensör Modülü KY-003

Mini Manyetik Hall Effect Sensör Modülü KY-003

Mini Manyetik Hall Effect Sensör Modülü KY-003, manyetik alanları algılayabilen kompakt bir sensör kartıdır. Hall etkisi prensibiyle çalışan bu modül, mıknatısların yakınlığını tespit ederek dijital çıkış sinyali üretir ve manyetik alanın varlığını LED göstergesiyle görsel olarak bildirir.

Hızlı tepki süresi ve kolay kullanımı sayesinde, Arduino projeleri için ideal olan bu sensör, kapı/pencere açılma algılama, dönme hızı ölçümü ve konum tespiti gibi çeşitli uygulamalarda yaygın olarak kullanılmaktadır.

Geniş çalışma voltaj aralığı ve breadboard uyumlu tasarımı ile diğer modüller ile kolayca entegre edilebilen KY-003, manyetik algılama gerektiren hobi projelerinden endüstriyel uygulamalara kadar birçok alanda tercih edilen bir bileşendir.

Teknik Özellikler

Mini Manyetik Hall Effect Sensör Modülü KY-003'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: Hall Effect (Hall Etkisi) Sensörü
• Model: KY-003
• Çalışma Gerilimi: 3.3V - 5V DC
• Çıkış Tipi: Dijital (HIGH/LOW)
• Anahtarlama Tipi: Normalde açık (Manyetik alan varlığında kapanır)
• Algılama Mesafesi: 10-15mm (mıknatısın gücüne bağlı)
• Hassasiyet: Yaklaşık 3.5mT (35 Gauss)
• Tepki Süresi: <2 ms
• Gösterge LED: Manyetik alan algılandığında yanar
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Bağlantı Pinleri: S (Sinyal), + (VCC), - (GND)
• PCB Boyutu: 18.5mm x 15mm x 2mm
• Arayüz Tipi: 3-pin header (2.54mm aralıklı)
• Montaj Tipi: Breadboard uyumlu
• Çıkış Mantığı: Manyetik alan yokken HIGH, manyetik alan varken LOW
• Akım Tüketimi: <15mA

Kullanım Alanları

Mini Manyetik Hall Effect Sensör Modülü KY-003'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güvenlik ve Takip Sistemleri

• Kapı/pencere açılma algılama sistemleri
• Manyetik anahtar uygulamaları
• Hırsız alarm sistemleri
• Kasa güvenlik sistemleri
• Varlık takip cihazları

Hız ve Pozisyon Ölçümü

• RPM ölçüm sistemleri
• Motor hız sensörleri
• Tekerlek dönüş sayacı
• Konveyör bant hız ölçümü
• Endüstriyel sayaçlar

Robotik ve Hobi Projeleri

• Robot konum belirleme
• Manyetik çizgi takip sistemleri
• Manyetik enkoder uygulamaları
• Elektronik pusula yardımcı sensörü
• İnteraktif oyun projeleri
• Otomatik açılır-kapanır sistemler

Avantajlar ve Özellikler

Mini Manyetik Hall Effect Sensör Modülü KY-003'ün sağladığı avantajlar ve çözümler.

• Temassız Algılama: Fiziksel temas gerektirmeden manyetik alan tespiti
• Uzun Ömür: Mekanik aşınma olmaması sayesinde uzun kullanım süresi
• Kolay Entegrasyon: Standart 3-pin arayüzü ile hızlı bağlantı
• Görsel Geri Bildirim: Dahili LED gösterge ile çalışma durumu takibi
• Geniş Çalışma Voltajı: 3.3V ve 5V sistemlerle uyumlu
• Yüksek Hassasiyet: Zayıf manyetik alanları bile algılayabilme
• Hızlı Tepki Süresi: Gerçek zamanlı uygulamalar için düşük gecikme
• Güvenilir Çalışma: Zorlu çevre koşullarında kararlı performans
• Kompakt Boyut: Sınırlı alanlara kolay yerleştirme
• Düşük Güç Tüketimi: Pil ile çalışan projelerde verimli kullanım

Bağlantı ve Kullanım

Mini Manyetik Hall Effect Sensör Modülü KY-003'ün bağlantısı ve kullanımı hakkında bilgiler.

Arduino ile bağlantı:

• S (Sinyal) → Arduino dijital pin (örn. D2)
• + (VCC) → Arduino 5V veya 3.3V
• - (GND) → Arduino GND

Temel kullanım adımları:

• Modülü breadboard veya proje kartına yerleştirin
• Doğru voltaj seviyesinde güç bağlantısını yapın
• Sinyal pinini mikrodenetleyicinin dijital girişine bağlayın
• Güney kutbu (S) sensöre yaklaştırıldığında algılama gerçekleşir
• Algılama durumunda modül üzerindeki LED yanar ve sinyal pini LOW olur
• Mıknatıs uzaklaştığında LED söner ve sinyal pini HIGH olur

RPM ölçümü için kullanım:

• Dönen cismin üzerine mıknatıs yerleştirin
• Sensörü mıknatısın geçeceği noktaya sabit monte edin
• Her manyetik alan algılamasını sayın
• Zaman aralığını ölçerek RPM değerini hesaplayın
• Daha hassas ölçüm için mıknatıs sayısını artırabilirsiniz

Sorun Giderme ve İpuçları

Mini Manyetik Hall Effect Sensör Modülü KY-003 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Sensör Tepki Vermiyor: Mıknatısın kutuplarını ters çevirin, güney kutbunu yaklaştırın.
• LED Yanmıyor: Bağlantıları kontrol edin, doğru voltaj seviyesinde olduğundan emin olun.
• Algılama Mesafesi Kısa: Daha güçlü bir mıknatıs kullanın (neodimyum mıknatıslar önerilir).
• Kararsız Okumalar: Pull-up direnci ekleyin, manyetik parazitleri azaltın.
• Yanlış Tetikleme: Sensörü elektronik cihazlardan ve metal objelerden uzak tutun.

Verimli Kullanım İpuçları

• Sinyal pininde 10k pull-up direnci kullanarak kararlılığı artırın
• Hatalı okumaları önlemek için debounce algoritması uygulayın
• Sensör tepkisini iyileştirmek için manyetik alan yoğunlaştırıcı kullanın
• Çoklu sensör kullanımında aralarında yeterli mesafe bırakın
• Dış ortam uygulamaları için sensörü nem ve tozdan koruyun
• Vibrasyon olan ortamlarda sensörü sağlam şekilde sabitleyin
• Dijital filtre ekleyerek anlık parazitleri engelleyin

Paket İçeriği

• Mini Manyetik Hall Effect Sensör Modülü KY-003
