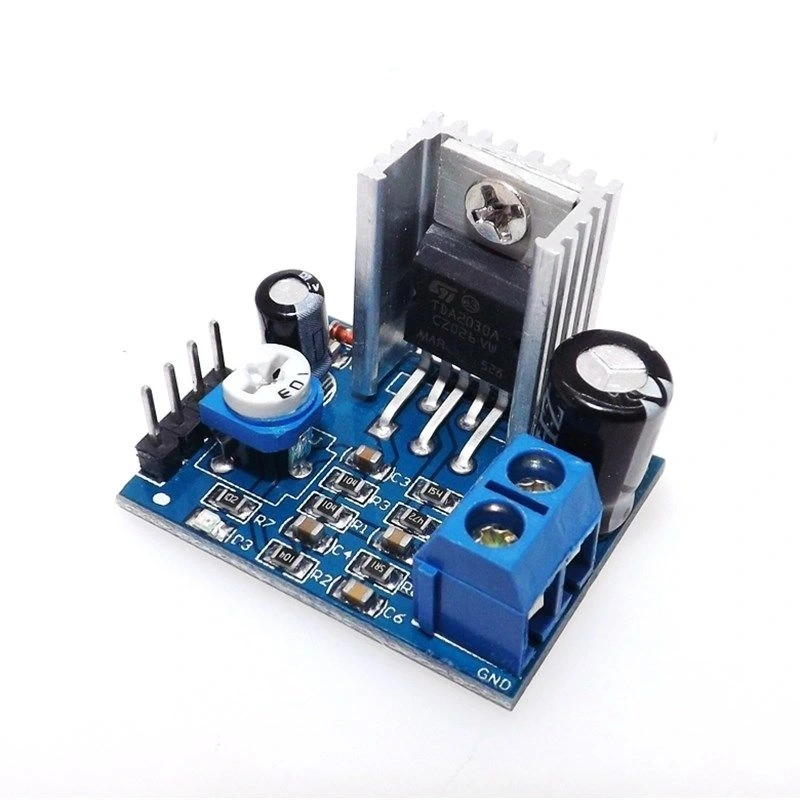

TDA2030 Ses Amplifikatör Devresi Amfi Modülü

TDA2030 Ses Amplifikatör Devresi Amfi Modülü

TDA2030 Ses Amplifikatör Devresi Amfi Modülü, kompakt boyutlu ve yüksek performanslı bir mono ses yükseltici modülüdür. Güvenilir TDA2030 entegresi kullanılarak tasarlanan bu amfi, 14W'a kadar ses gücü sağlayabilir.

Düşük distorsiyon, geniş frekans yanıtı ve kısa devre koruması özelliklerine sahip olan bu modül, Arduino projeleri, hoparlör sistemleri ve DIY ses uygulamaları için idealdir. Tek kanallı yapısı sayesinde stereo ses için iki modül kullanılabilir.

PCB üzerinde bulunan terminal blokları sayesinde giriş ve çıkış bağlantıları kolayca yapılabilir. Isı oluşumunu azaltan alüminyum soğutucu ile uzun süreli çalışmaya uygundur.

Geniş besleme voltajı aralığı (6V-18V DC) sayesinde farklı güç kaynaklarıyla çalıştırılabilen bu amfi modülü, Modüller kategorisinin en kullanışlı ses elektroniği ürünlerinden biridir.

---

Teknik Özellikler

TDA2030 Ses Amplifikatör Devresi Amfi Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Amplifikatör Entegresi: TDA2030A
• Çalışma Voltajı: 6V - 18V DC
• Maksimum Çıkış Gücü: 14W (8Ω, 18V besleme)
• Tipik Çıkış Gücü: 10W (4Ω, 12V besleme)
• Kanal Sayısı: 1 (Mono)
• Frekans Yanıtı: 20Hz - 20kHz
• Distorsiyon Oranı (THD): < %0.5 (1kHz, 1W)
• Sinyal/Gürültü Oranı (SNR): > 80dB
• Giriş Empedansı: 10kΩ
• Hoparlör Empedansı: 4Ω veya 8Ω
• Boyutlar: 50mm x 40mm x 20mm
• Koruma Özellikleri: Kısa devre koruması, termal koruma
• Soğutma: Alüminyum soğutucu
• Bağlantı Tipleri: Terminal bloğu (vida sıkıştırmalı)

---

Paket İçeriği

TDA2030 Ses Amplifikatör Devresi Amfi Modülü paketinde bulunan ürünler aşağıda listelenmiştir.

• 1 x TDA2030 Ses Amplifikatör Devresi

---

Bağlantı ve Kullanım

TDA2030 Ses Amplifikatör Devresi Amfi Modülünün bağlantı şeması ve kullanım talimatları.

Temel Bağlantılar

TDA2030 amfi modülünün temel bağlantıları aşağıdaki gibidir:

• Güç Bağlantısı:
  • +V: 6V-18V DC güç kaynağının pozitif ucu
  • GND: Güç kaynağının negatif ucu (toprak)
• Ses Girişi:
  • IN: Ses sinyali girişi (MP3 çalar, telefon, mikrofon preamplifikatör çıkışı vb.)
  • GND: Ses kaynağının ortak toprak bağlantısı
• Hoparlör Çıkışı:
  • OUT+: Hoparlörün pozitif ucu
  • OUT-: Hoparlörün negatif ucu

Stereo Sistem Kurulumu

Stereo ses sistemi kurmak için iki adet TDA2030 amfi modülü kullanabilirsiniz:

1. İki modülün GND bağlantılarını ortak bir noktada birleştirin
2. Her iki modüle de aynı güç kaynağını bağlayın
3. Sol kanal ses sinyalini birinci modüle, sağ kanal ses sinyalini ikinci modüle bağlayın
4. Her bir modülün çıkışına ayrı bir hoparlör bağlayın

Ses Seviyesi Kontrolü

Modül üzerinde dahili bir ses seviyesi kontrolü bulunmamaktadır. Ses seviyesini kontrol etmek için şu yöntemleri kullanabilirsiniz:

• Ses kaynağının kendi ses seviyesi kontrolünü kullanın
• Giriş hattına harici bir potansiyometre (10kΩ - 100kΩ) ekleyin
• Basit bir preamplifikatör devresi kullanın

Güç Kaynağı Seçimi

TDA2030 amfi modülü için güç kaynağı seçerken şunlara dikkat edin:

• 6V-18V DC voltaj aralığında olmalı (12V optimum performans sağlar)
• En az 1A akım sağlayabilmeli (yüksek ses seviyelerinde daha fazla)
• Filtreli ve regüleli bir güç kaynağı kullanın, bu gürültüyü azaltır
• İki veya daha fazla modül için güç kaynağının akım kapasitesini artırın

Soğutma Önerileri

TDA2030 amfi modülü yüksek güçlerde ısınabilir. Soğutma için şu önlemleri alabilirsiniz:

• Modülün soğutucusu etrafında yeterli hava akışı olduğundan emin olun
• Uzun süreli veya yüksek ses seviyelerindeki kullanımlarda küçük bir fan ekleyin
• Modülü yanıcı veya ısıya duyarlı malzemelerden uzak tutun
• Termal macun kullanarak soğutucu verimliliğini artırabilirsiniz

---

Uygulama Alanları

TDA2030 Ses Amplifikatör Devresi Amfi Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ses Sistemleri

• DIY hoparlör projeleri
• Taşınabilir müzik sistemleri
• Araba ses sistemleri
• Küçük ev sinema sistemleri
• Bilgisayar hoparlörleri
• Retro radyo modernizasyonu

Elektronik Projeler

• Arduino ses projeleri
• Robotik sesli uyarı sistemleri
• Elektronik müzik enstrümanları
• Ses efekt cihazları
• İnteraktif sanat enstalasyonları
• Konuşma ve anons sistemleri

Eğitim ve Hobi

• Elektronik laboratuvarları
• Ses elektroniği eğitimi
• Amfi devre analizi
• STEM eğitim projeleri
• Maker ve DIY atölyeleri
• Elektronik hobicileri için projeler

---

Proje Örnekleri

TDA2030 Ses Amplifikatör Devresi Amfi Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Bluetooth Kontrollü Taşınabilir Hoparlör

Bu projede, TDA2030 amfi modülü ve Bluetooth ses alıcı modülü kullanarak kendi taşınabilir hoparlör sisteminizi yapabilirsiniz. Kablosuz müzik çalma özelliği ile her yere götürebileceğiniz kompakt bir ses sistemi elde edeceksiniz.

Gerekli bileşenler olarak TDA2030 amfi modülü (stereo için 2 adet), Bluetooth 5.0 alıcı modülü, 4-8Ω hoparlörler, 12V Li-ion batarya paketi, şarj devresi, güç anahtarı, LED göstergeler ve muhafaza için 3D baskı veya ahşap kutu kullanabilirsiniz.

Bluetooth modülünden gelen stereo ses çıkışını iki ayrı TDA2030 amfi modülüne bağlayarak güçlendirin ve hoparlörlere iletin. Li-ion batarya paketi ile 4-6 saat çalışma süresi elde edebilirsiniz. Muhafaza tasarımınıza bas refleks kanalları ekleyerek düşük frekans performansını artırabilirsiniz. Ayrıca şarj seviyesi göstergeleri ve ton kontrol devreleri ekleyerek sistemi geliştirebilirsiniz. Bu proje, piknik, kamp veya ev kullanımı için ideal bir taşınabilir ses sistemi sunar.

Interaktif Müzik Gösterisi

Bu projede, TDA2030 amfi modülü, Arduino ve çeşitli sensörler kullanarak interaktif bir müzik gösterisi sistemi oluşturabilirsiniz. Bu sistem, hareketlerinize veya dokunmanıza tepki vererek sesler üretecek ve görsel efektler sunacaktır.

Proje için TDA2030 amfi modülü, Arduino Uno/Nano, ultrasonik sensörler veya PIR hareket sensörleri, dokunmatik sensörler, RGB LED şeritler, SD kart modülü (ses dosyaları için) ve hoparlörler gereklidir.

Arduino, sensörlerden aldığı verilere göre SD kart modülünden farklı sesler çalar ve bu sesleri TDA2030 amfi üzerinden hoparlörlere iletir. Aynı zamanda LED'leri sese duyarlı şekilde kontrol eder. Örneğin, elinizi yaklaştırdığınızda belirli bir enstrüman sesi çalabilir veya dokunduğunuz yüzeye göre farklı notalar üretebilir. Bu proje, sergiler, müzeler, eğitim atölyeleri veya interaktif sanat enstalasyonları için mükemmel bir uygulama olacaktır.

Akıllı Ev Anons Sistemi

Bu projede, TDA2030 amfi modülü ve ESP8266/ESP32 Wi-Fi modülü kullanarak akıllı ev sisteminiz için sesli anons yapabilen bir cihaz geliştirebilirsiniz. Sistem, evdeki çeşitli olaylar veya durumlar hakkında sesli bildirimler üretebilir.

Gerekli bileşenler arasında TDA2030 amfi modülü, ESP8266 NodeMCU, MP3 çalar modülü (DFPlayer Mini), hoparlör, güç kaynağı ve muhafaza bulunur.

ESP8266, Wi-Fi üzerinden akıllı ev sistemine bağlanır ve MQTT protokolü ile haberleşir. Belirli olaylar gerçekleştiğinde (kapı zili çalışması, hareket algılama, sıcaklık uyarıları vb.), sistem DFPlayer Mini'den ilgili sesli mesajı çalar ve TDA2030 amfi üzerinden hoparlöre iletir. Sistem ayrıca, Google Assistant veya Amazon Alexa ile entegre edilebilir ve uzaktan kontrol edilebilir. Bu sayede ev sakinlerine önemli bildirimleri sesli olarak iletebilir, hatırlatmalar yapabilir veya otomatik karşılama mesajları çalabilir.

---

Sorun Giderme ve İpuçları

TDA2030 Ses Amplifikatör Devresi Amfi Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Ses Yok: Güç bağlantılarını kontrol edin. Hoparlör kabloları doğru bağlandı mı? Giriş sinyalinin varlığını test edin. Başka bir ses kaynağı deneyin. Entegre aşırı ısınmış olabilir.
• Cızırtılı veya Bozuk Ses: Güç kaynağı yetersiz olabilir, daha yüksek amperli adaptör deneyin. Bağlantı noktalarında oksitlenme kontrolü yapın. Giriş sinyali çok yüksek olabilir, ses seviyesini düşürün.
• Düşük Ses Seviyesi: Giriş sinyali zayıf olabilir, preamplifikatör ekleyin. Hoparlör empedansının uygun olduğunu kontrol edin. Güç kaynağı voltajı düşük olabilir, ölçüm yapın.
• Aşırı Isınma: Soğutucu yeterli olmayabilir, ek soğutma ekleyin. Hoparlör empedansı çok düşük olabilir, 4Ω yerine 8Ω kullanın. Ses seviyesini düşürün. Havalandırma sağlayın.
• Ses Titremesi veya Dalgalanmalar: Güç kaynağında dalgalanma olabilir, filtre kapasitörü ekleyin. Topraklama problemleri yaşanabilir, tüm GND bağlantılarını ortak bir noktada birleştirin.

Performans İpuçları

• En iyi ses kalitesi için regüleli ve filtreli güç kaynağı kullanın
• Giriş kablolarını kısa tutun ve mümkünse blendajlı kablo kullanın
• Hoparlör kablolarını yeterince kalın seçin (en az 0.75mm² kesit)
• Soğutucuya termal macun uygulayarak ısı transferini iyileştirin
• Yüksek empedanslı hoparlörler (8Ω) daha az ısınma ve daha temiz ses sağlar
• Çıkış gücünü artırmak için daha yüksek besleme voltajı (15-18V) kullanın

---
