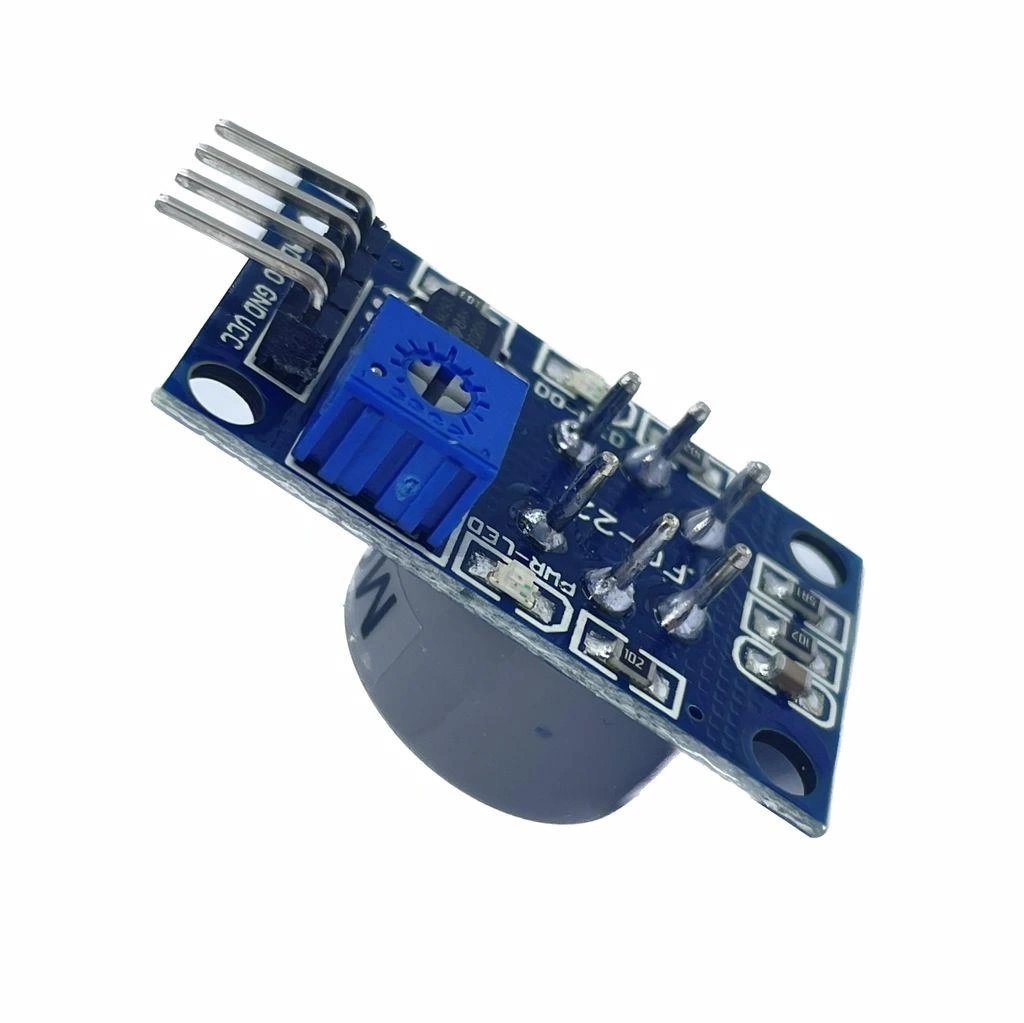

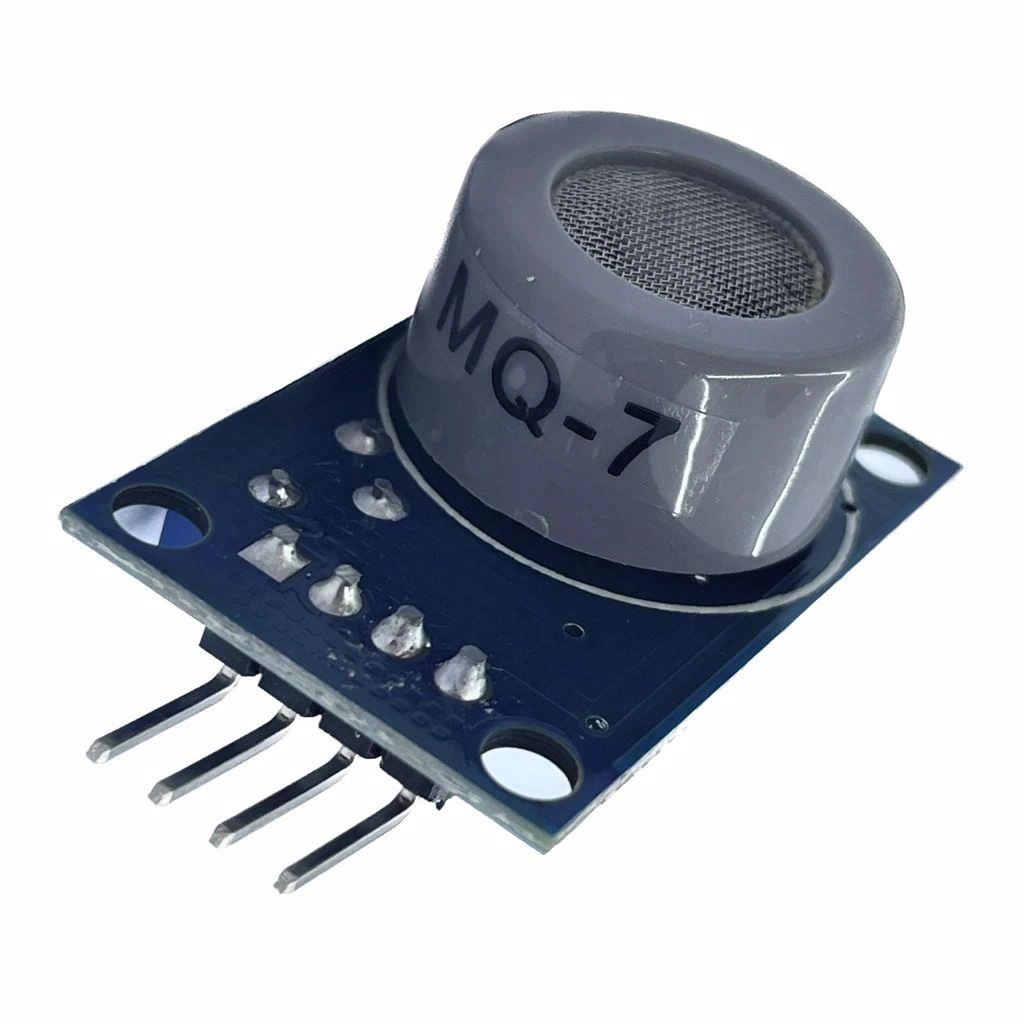

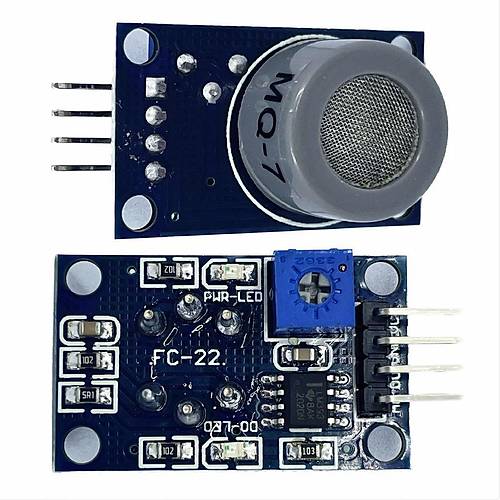

MQ-7 Karbonmonoksit Gazı Algılayıcı Sensör Modülü

MQ-7 Karbonmonoksit Gazı Algılayıcı Sensör Modülü

MQ-7 Karbonmonoksit Sensör Modülü, havadaki tehlikeli ve ölümcül karbonmonoksit (CO) gazını algılayabilen hassas bir gaz dedektörüdür. Yüksek hassasiyete sahip bu sensör, 20 ila 2000 ppm aralığında CO gazı konsantrasyonunu tespit edebilir.

Hem analog hem de dijital çıkış sunan bu modül, Arduino ve diğer mikrodenetleyiciler ile kolayca entegre edilebilir. Üzerindeki potansiyometre sayesinde tetikleme eşiği ayarlanabilir.

İç mekanlarda, araçlarda ve endüstriyel ortamlarda CO gazı tehlikelerine karşı koruma sağlayan bu sensör, gaz sızıntı tespiti ve hava kalitesi izleme projelerinde yaygın olarak kullanılır.

Kompakt boyutları ve düşük güç tüketimi ile dikkat çeken MQ-7 sensör modülü, Modüller kategorisindeki popüler güvenlik bileşenlerinden biridir.

Teknik Özellikler

MQ-7 Karbonmonoksit Gazı Algılayıcı Sensör Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Algılanan Gaz: Karbonmonoksit (CO) gazı
• Algılama Aralığı: 20 ila 2000 ppm konsantrasyon
• Çalışma Voltajı: 5V DC
• Çıkış Tipleri: Analog ve Dijital (TTL)
• Isıtıcı Voltajı: 1.5V / 5V otomatik döngülü
• Isıtıcı Akımı: Yaklaşık 150mA
• Isınma Süresi: 1-2 dakika
• Çalışma Sıcaklığı: -10°C ila +50°C
• Hassasiyet Ayarı: Potansiyometre ile ayarlanabilir eşik değeri
• Göstergeler: Güç (kırmızı) ve alarm (yeşil) LED'leri
• Boyutlar: 32mm x 22mm x 27mm
• Montaj Delikleri: 2 adet, 2mm çapında

Bağlantı ve Kullanım

MQ-7 Karbonmonoksit Gazı Algılayıcı Sensör Modülünün bağlantı şeması ve kullanım talimatları.

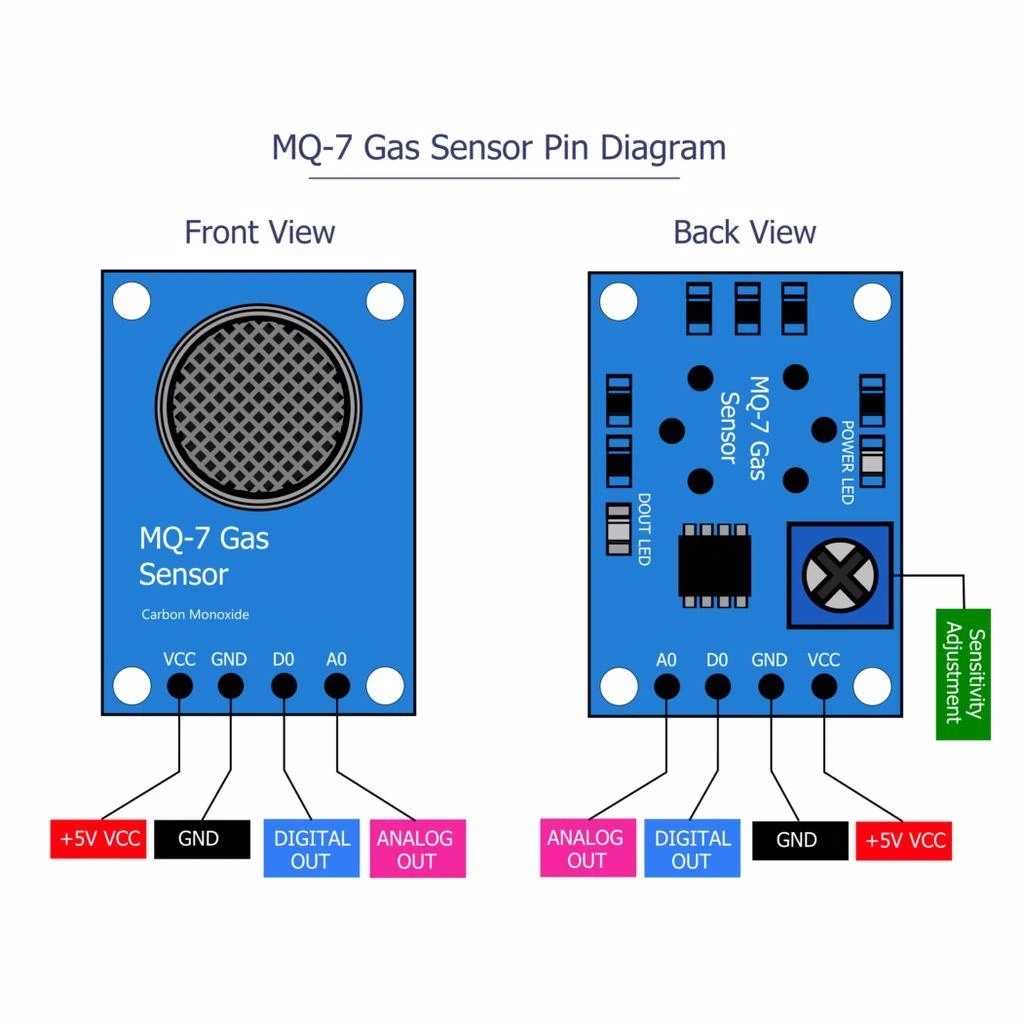

MQ-7 Sensör Modülünü Arduino'ya bağlamak için aşağıdaki pin bağlantılarını kullanın:

• VCC → Arduino 5V
• GND → Arduino GND
• DO → Arduino Dijital Pin (örn. D7) - Dijital çıkış için
• AO → Arduino Analog Pin (örn. A0) - Analog çıkış için

Uygulama Alanları

MQ-7 Karbonmonoksit Gazı Algılayıcı Sensör Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev Güvenliği

• CO alarm sistemleri
• Akıllı ev güvenlik sistemleri
• Kombi ve şofben güvenlik kontrolü
• Garaj ve kapalı otopark güvenliği
• Mutfak gazlı cihaz güvenliği
• Şömine ve soba güvenliği

Endüstriyel Uygulamalar

• Fabrika hava kalitesi izleme
• İş güvenliği sistemleri
• Maden güvenlik sistemleri
• Laboratuvar hava kalitesi kontrolü
• Yakıt yanma verimliliği testi
• Jeneratör egzoz emisyon izleme

Taşıt Güvenliği

• Araç içi CO alarm sistemleri
• Tekne ve yat kabin güvenliği
• Karavan ve kamp araçları güvenliği
• Otobüs ve toplu taşıma araçları
• Egzoz emisyon izleme cihazları
• Forklift ve kapalı alanda çalışan araçlar

Proje Örnekleri

MQ-7 Karbonmonoksit Gazı Algılayıcı Sensör Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Wi-Fi Bağlantılı CO Alarm Sistemi

• Bu projede, MQ-7 sensörü ve ESP8266 Wi-Fi modülünü kullanarak bulut tabanlı bir CO izleme sistemi geliştirebilirsiniz. Sistem, CO seviyelerini sürekli olarak izler ve tehlikeli seviyeleri algıladığında, kullanıcıları mobil uygulama üzerinden anında bilgilendirir.
• ESP8266 NodeMCU, MQ-7 sensörden aldığı verileri Blynk, ThingSpeak veya IFTTT gibi IoT platformlarına aktarır. Kullanıcılar, mobil uygulama üzerinden gerçek zamanlı CO seviyelerini görüntüleyebilir, geçmiş verileri inceleyebilir ve alarm eşik değerlerini ayarlayabilir.
• Sistem ayrıca buzzer, LED ve LCD ekran içerebilir. Tehlikeli seviyeler algılandığında, buzzer alarm verir, kırmızı LED yanar ve LCD ekranda tehlike seviyesi gösterilir. Acil durumlarda, sistem otomatik olarak önceden belirlenen kişilere e-posta veya SMS gönderebilir. Güç kesintilerine karşı bir batarya yedekleme sistemi de eklenebilir.

Araç İçi CO Monitör ve Uyarı Sistemi

• Bu projede, MQ-7 sensörü kullanarak araç içindeki CO seviyelerini izleyen kompakt bir cihaz geliştirebilirsiniz. Cihaz, özellikle uzun yolculuklarda veya trafikte beklerken egzoz gazı sızıntılarını algılayarak hayat kurtarabilir.
• Arduino Nano, MQ-7 sensör, OLED ekran, buzzer ve LiPo pil kullanarak araç çakmak girişinden beslenebilen bir cihaz tasarlayabilirsiniz. Cihaz, sürekli olarak CO seviyelerini ölçer ve OLED ekranda gösterir. Tehlikeli seviyelerde güçlü bir alarm sesi üretir ve görsel uyarı verir.
• Cihazı geliştirmek için GPS modülü ekleyerek CO seviyelerinin yüksek olduğu bölgeleri harita üzerinde işaretleyebilirsiniz. Bluetooth modülü ile araç bilgi-eğlence sistemine veya sürücünün akıllı telefonuna bağlanabilir. Cihaz, sürücünün hemen camları açması ve taze hava alması için sesli komutlar verebilir.

Çok Noktalı Endüstriyel CO İzleme Ağı

• Bu projede, birden fazla MQ-7 sensörü kullanarak geniş bir endüstriyel alan veya depo için kapsamlı bir CO izleme ağı oluşturabilirsiniz. Bu sistem, farklı noktalardaki CO seviyelerini merkezi bir kontrol panelinde toplar ve tehlikeli bölgeleri anında tespit eder.
• Sistem, her bir izleme noktasında Arduino Nano ve MQ-7 sensör içeren modüller kullanır. Her modül, ESP8266 veya Lora/RF modülleri aracılığıyla merkezi birime veri gönderir. Merkezi birim, Raspberry Pi gibi daha güçlü bir işlemci kullanarak tüm verileri toplar, analiz eder ve web arayüzünde görselleştirir.
• Tehlikeli CO seviyeleri algılandığında, sistem otomatik olarak alarmlari etkinleştirir, havalandırma sistemlerini çalıştırır ve acil durum protokollerini başlatır.

Sorun Giderme ve İpuçları

MQ-7 Karbonmonoksit Gazı Algılayıcı Sensör Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Yanlış Okuma Sorunları: MQ-7 sensörü bazen doğru olmayan değerler okuyabilir. İlk kullanımdan önce sensörün en az 24-48 saat çalışır durumda bırakılarak kalibre edilmesi gerekir. Sensör, temiz havada belirli bir direnç değerine ulaşana kadar ısınma ve dengelenme süreci geçirir. Oda sıcaklığı ve nem, okumaları etkileyebilir, bu nedenle sabit koşullarda kalibrasyon yapmak önemlidir. Sensörün doğru voltajla beslendiğinden emin olun, düşük voltaj yanlış okumalara neden olabilir. Ortamdaki diğer gazlar (özellikle hidrojen, alkol buharı) CO okumasını etkileyebilir, bu çapraz hassasiyeti dikkate alın. Referans değerler için sensör datasheet'ine bakın ve sensörünüzün tipine özel kalibrasyon formüllerini kullanın. Temiz hava R0 değerini doğru belirlemeniz gerekir, bu değer tüm ölçümlerin temelidir.
• Hassasiyet Sorunları: Sensörün hassasiyeti zaman içinde değişebilir. Sensör 5V modunda iken CO gazını algılar, 1.5V modunda ise kendini temizler. Bu döngünün doğru çalıştığından emin olun. Eğer modülünüz sadece 5V ile çalışıyorsa, periyodik olarak sensörü kapatarak dinlendirmeniz gerekebilir. Sensör üzerindeki potansiyometre ile dijital çıkış eşik değerini ayarlayabilirsiniz. Saat yönünde çevirmek hassasiyeti artırır, saat yönünün tersine çevirmek azaltır. Hassasiyeti çok yüksek ayarlamak, yanlış alarmlara neden olabilir. Sensör yaşlandıkça, hassasiyeti düşebilir, bu durumda yeniden kalibrasyon gerekir. 6 ayda bir sensörü test etmek ve kalibre etmek iyi bir uygulamadır. Bazı durumlarda sensörün fiziksel olarak temizlenmesi gerekebilir, toz ve kirler hassasiyeti etkileyebilir.
• Isınma ve Güç Tüketimi Sorunları: MQ-7 sensörü, çalışmak için sensör elemanını ısıtması gerekir ve bu nedenle güç tüketimi yüksektir. Arduino'nun 5V pini doğrudan sensöre güç vermek için yeterli olmayabilir, harici bir güç kaynağı kullanmayı düşünün. Sürekli çalışma sırasında sensör sıcak olacaktır, bu normaldir ancak yanıcı malzemelerden uzak tutulmalıdır. Pil ile çalışan projelerde, sensörün yüksek güç tüketimi pil ömrünü önemli ölçüde azaltır. Güç tasarrufu için, periyodik ölçüm yapan bir sistem tasarlayabilirsiniz. Güç döngüsü (power cycling) tekniğini uygulayarak, sensörü belirli aralıklarla açıp kapatabilirsiniz. MQ-7'nin doğru çalışması için ısıtıcı voltajının 60 saniye boyunca 5V, 90 saniye boyunca 1.5V olması gerekir, bu döngünün manuel kontrolü gerekebilir.
• Bağlantı ve Entegrasyon Sorunları: Arduino veya diğer mikrodenetleyicilerle entegrasyonda sorunlar yaşanabilir. Analog çıkış değerinin doğru okunduğundan emin olun, ADC referans voltajının doğru ayarlandığını kontrol edin. Dijital çıkış kullanıyorsanız, bağlantıların doğru olduğunu ve pin modunun doğru ayarlandığını doğrulayın. Uzun kablo kullanımında, sinyal bozulması olabilir, gürültüyü azaltmak için kısa kablo kullanın veya filtreleme uygulayın. Çoklu sensör kullanımında, analog girişlerin çapraz etkileşime maruz kalmamasına dikkat edin. I2C veya SPI adaptörleri kullanarak analog-dijital dönüşümü sensöre yakın yapabilirsiniz. GSM, WiFi gibi kablosuz modüllerle entegrasyonda, elektromanyetik girişim olabilir, sensörü bu modüllerden uzak tutun.
• Alarm ve Bildirim Sorunları: CO alarmı hayati önem taşır, bu nedenle bildirim sisteminin güvenilir olması kritiktir. Alarm eşik değerlerini doğru ayarladığınızdan emin olun, CO için 35 ppm ve üzeri değerler tehlikeli kabul edilir. Yanlış alarm sayısını azaltmak için, çoklu okuma yapıp ortalamasını alarak karar veren bir algoritma kullanın. GSM veya WiFi modülleri ile entegre sistemlerde, bağlantı kesintileri durumunda yerel bir alarm sisteminin de çalışır durumda olduğundan emin olun. Acil durum bildirimleri için birden fazla yöntem (SMS, e-posta, sesli arama) kullanmak daha güvenlidir. Güç kesintilerine karşı sistemin UPS veya batarya yedeklemesi olduğundan emin olun. Bildirim sisteminin periyodik olarak test edilmesi gerekir, "test modu" eklemeyi düşünün.

Performans İpuçları

• Daha doğru okumalar için çevresel faktörleri (sıcaklık, nem) telafi eden formüller kullanın
• Sensörün ısınma süresini dikkate alın, ölçüm yapmadan önce en az 20 dakika bekleyin
• Sensör verilerini işlerken gürültüyü azaltmak için çoklu ölçüm yapıp ortalama alın
• Düzenli olarak bilinen bir CO kaynağı ile sensörün kalibrasyonunu doğrulayın
• Eşik değerlerini ayarlarken yasal düzenlemelere ve güvenlik standartlarına uyun
• Alarm sistemlerinde yedekli çalışma için birden fazla sensör kullanmayı düşünün
