IRFP450 N Kanal Power Mosfet To-247

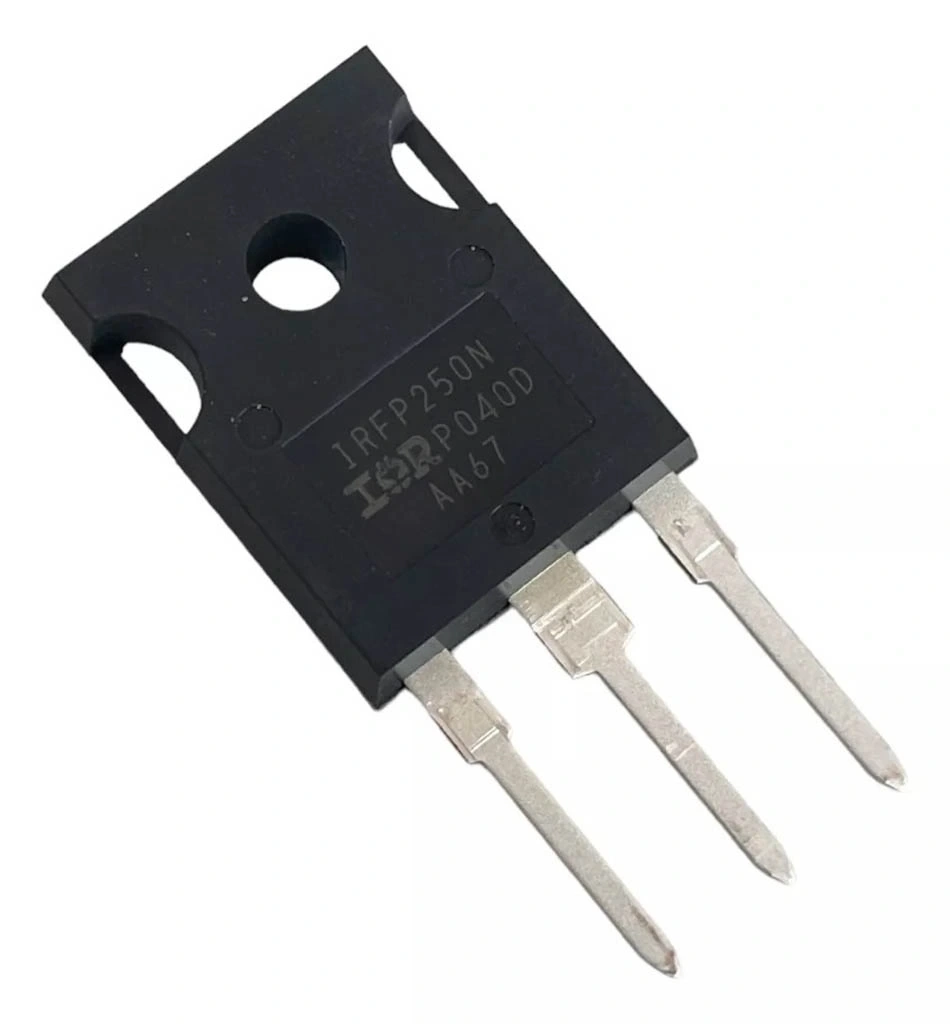

IRFP450 N-Kanal Power MOSFET TO-247

IRFP450, yüksek voltaj uygulamaları için tasarlanmış güçlü bir N-kanal MOSFET'tir. TO-247 paketinde sunulan bu komponent, 500V maksimum drain-source gerilimi ve 14A sürekli akım kapasitesi ile zorlu güç elektroniği uygulamalarında üstün performans sağlar.

0.4 ohm RDS(on) değeri ile verimli anahtarlama sağlayan bu MOSFET, yüksek voltajlı sistemlerde güvenilir çalışma imkanı sunar. Elektronik komponentler arasında özellikle yüksek gerilim dayanımı gerektiren uygulamalar için tercih edilen IRFP450, TO-247 paketi sayesinde mükemmel ısı dağıtım özellikleri sunar.

Anahtarlamalı güç kaynakları, inverterler ve motor sürücü devreleri için ideal olan bu güç MOSFET, alabileceği yüksek gate voltajı sayesinde tam anahtarlama sağlar. Potansiyometre ile kombinasyon halinde kullanılarak güç kontrolü sağlanabilir, özellikle endüstriyel güç uygulamalarında sıklıkla tercih edilir.

Teknik Özellikler

IRFP450 N-Kanal Power MOSFET TO-247 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: N-Kanal MOSFET
• Paket / Kılıf: TO-247
• Maksimum Drain-Source Voltajı (V_DSS): 500V
• Sürekli Drain Akımı (I_D): 14A @ T_C = 25°C
• Drain-Source Açık Direnci (R_DS(on)): 0.4Ω @ V_GS = 10V
• Maksimum Gate-Source Voltajı (V_GS): ±20V
• Gate Eşik Voltajı (V_GS(th)): 3,0V - 5.0V
• Gate-Source Şarj (Q_g): 82nC (tipik)
• Giriş Kapasitansı (C_iss): 3800pF (tipik)
• Çıkış Kapasitansı (C_oss): 280pF (tipik)
• Geri Transfer Kapasitansı (C_rss): 42pF (tipik)
• Açma Gecikmesi Süresi (t_d(on)): 39ns (tipik)
• Yükselme Süresi (t_r): 120ns (tipik)
• Kapama Gecikmesi Süresi (t_d(off)): 110ns (tipik)
• Düşme Süresi (t_f): 69ns (tipik)
• Maksimum Güç Dağılımı (P_D): 190W @ T_C = 25°C
• Çalışma Sıcaklığı: -55°C ile +175°C arası
• Termal Direnç, Jonksiyondan Kutuya (R_θJC): 0.65°C/W
• Termal Direnç, Jonksiyondan Ortama (R_θJA): 40°C/W
• Avalanche Enerjisi (E_AS): 530mJ (tek atım)
• Body Diyot İleri Voltajı (V_SD): 1.5V (tipik)
• Body Diyot Ters Toparlanma Süresi (t_rr): 570ns (tipik)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

IRFP450 N-Kanal Power MOSFET TO-247'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Elektroniği

• Anahtarlamalı güç kaynakları (SMPS)
• Yüksek voltajlı DC-DC dönüştürücüler
• PFC (Güç Faktörü Düzeltme) devreleri
• UPS sistemleri
• Endüstriyel güç kontrol devreleri

Motor Sürücü Uygulamaları

• Yüksek voltajlı motor sürücüleri
• İnverter devreleri
• Endüstriyel otomasyon sistemleri
• PWM tabanlı hız kontrol devreleri
• Fren chopper devreleri

Yenilenebilir Enerji Sistemleri

• Solar inverterler
• Rüzgar enerjisi dönüştürücüleri
• Batarya şarj kontrol sistemleri
• Grid-tie inverterler
• Enerji depolama sistemleri

Avantajlar ve Özellikler

IRFP450 N-Kanal Power MOSFET TO-247'nin sağladığı avantajlar ve öne çıkan özellikleri.

• Yüksek Gerilim Dayanımı: 500V drain-source voltajı kapasitesi
• Güçlü Akım Taşıma: 14A sürekli drain akımı
• Düşük RDS(on): 0.4Ω ile verimli enerji kullanımı
• Üstün Isı Yayılımı: TO-247 paketi ile etkili soğutma
• Yüksek Güç Yoğunluğu: 190W maksimum güç dağılımı
• Avalanche Dayanıklılığı: 530mJ tek atım avalanche enerjisi
• Geniş Güvenli Çalışma Alanı (SOA): Zorlu çalışma koşullarında güvenilirlik
• Entegre Body Diyot: Endüktif yükler için ters voltaj koruması
• Geniş Sıcaklık Aralığı: -55°C ile +175°C arası çalışma sıcaklığı
• Uygun Gate Sürme Özellikleri: 10V gate voltajı ile tam iletim

Devre Tasarımı ve Kullanım

IRFP450 N-Kanal Power MOSFET TO-247'nin devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (TO-247):

• Pin 1: Gate (G)
• Pin 2: Drain (D)
• Pin 3: Source (S)

Temel Anahtarlama Devresi:

• Source'u toprak (GND) hattına bağlayın
• Drain'e yük bağlantısını yapın
• Gate'e sürücü devresini bağlayın
• Gate-Source arasına 10K-47K pull-down direnci ekleyin
• Gate ve Source arasına ESD koruması için 15-20V zener diyot bağlayın

Yüksek Voltaj Uygulamaları:

• Drain-Source arasındaki voltaj sıçramalarını engellemek için snubber devresi ekleyin
• Drain tarafında yüksek hızlı diyotlar kullanın
• PCB'de yeterli izolasyon mesafesi bırakın
• Uygun soğutma çözümleri ile termal yönetimi optimize edin
• 500V'a yakın uygulamalarda güvenlik marjı bırakın

Isı Yönetimi:

• TO-247 paketini uygun ısı emiciye monte edin
• Termal macun/ped kullanarak ısı transferini iyileştirin
• Zorlu koşullarda fan ile aktif soğutma sağlayın
• Isı emicisini izole etmeniz gerekiyorsa termal iletkenliği yüksek izolatörler kullanın
• Maksimum jonksiyon sıcaklığını aşmayacak şekilde devre tasarlayın

Gate Sürücü Devreleri:

• Hızlı anahtarlama için düşük empedanslı gate sürücüler kullanın
• Bootstrap devresi ile yüksek taraf sürücü tasarlayın
• Miller kapasitansının etkisini azaltmak için uygun gate direnci seçin
• Gate sürücü ile MOSFET arasındaki bağlantıları kısa tutun
• Gürültü bağışıklığı için gate sinyalini filtreleyin

Sorun Giderme ve İpuçları

IRFP450 N-Kanal Power MOSFET TO-247 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Daha büyük ısı emici kullanın veya aktif soğutma ekleyin
• Yüksek Voltaj Sıçramaları: Snubber devresi ekleyin ve parazitik endüktansı azaltın
• Yavaş Anahtarlama: Gate sürücü devresini güçlendirin ve gate direncini optimize edin
• İstenmeyen Tetikleme: Gate-source arasına pull-down direnci ve uygun filtre ekleyin
• Body Diyot Kayıpları: Yüksek hızlı harici diyot eklemeyi düşünün

Yüksek Voltaj Uygulamaları İçin İpuçları

• Devre kartında yüksek voltajlı iletkenler arasında yeterli boşluk bırakın
• Konformal kaplama kullanarak yüzey sızıntı akımlarını azaltın
• Komponentler arası voltaj stresini azaltmak için modüler tasarım kullanın
• Creepage ve clearance mesafelerini standartlara uygun tasarlayın
• Güvenlik sertifikasyonu gereksinimlerini uygulayın

Anahtarlama Performansını İyileştirme

• Drain-source voltaj sıçramalarını azaltmak için snubber devreleri ekleyin
• Yüksek frekanslı anahtarlamada düşük ESL (eşdeğer seri endüktans) kapasitörler kullanın
• Gate sürücü ve MOSFET arasındaki bağlantıyı olabildiğince kısa tutun
• PCB tasarımında güç ve toprak düzlemleri arasında düşük empedans sağlayın
• EMI azaltmak için anahtarlama hızını (di/dt ve dv/dt) kontrol edin

Paket İçeriği

• IRFP450 N-Kanal Power MOSFET TO-247
