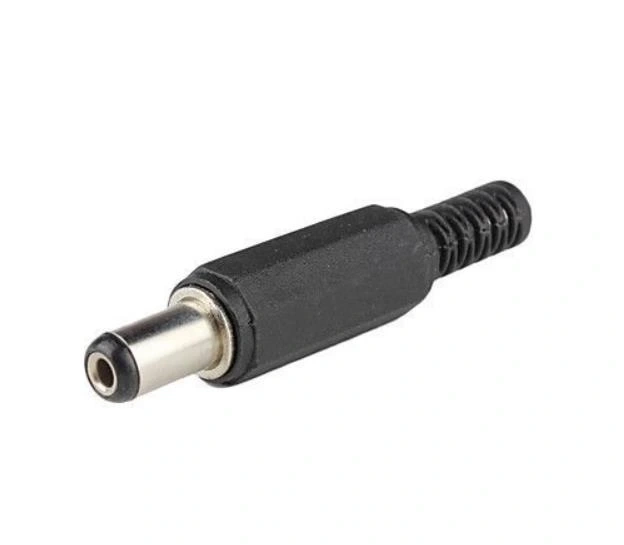

IC-251 Power Giriş Konnektörü Kablo Tipi Erkek Jak (2.1mm)

IC-251 Power Giriş Konnektörü Kablo Tipi Erkek Jak 2.1mm

IC-251 Power Giriş Konnektörü, güç adaptörleri ve elektronik cihazlar için tasarlanmış, kablo tipi 2.1mm erkek jak konnektördür. Güvenlik kameraları, router'lar, LED aydınlatma sistemleri ve çeşitli elektronik cihazlarda DC güç beslemesi için güvenilir bir bağlantı çözümü sunar.

Dayanıklı yapısı, kolay montaj özelliği ve 3A'e kadar akım taşıma kapasitesi ile projelerde yaygın olarak kullanılan bu elektronik komponent, düşük gerilimli DC güç iletimi için ideal bir çözümdür.

Kablo montaj tipi tasarımı sayesinde özel uzunlukta güç kabloları oluşturma veya hasarlı adaptör kablolarını tamir etme imkanı sağlayan IC-251, DIY projeleri, tamir işlemleri ve elektronik sistemler için yaygın olarak tercih edilen bir power giriş konnektörü seçeneğidir.

Teknik Özellikler

IC-251 Power Giriş Konnektörü Kablo Tipi Erkek Jak 2.1mm'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: DC Power Jak (Erkek)
• Model: IC-251
• Çap: 2.1mm
• Montaj Tipi: Kablo tipi (cable mount))
• İç Pin Çapı: 0.6mm
• Dış Gövde Çapı: 2.1mm
• Uzunluk: Yaklaşık 11mm
• Akım Kapasitesi: 3A (maksimum)
• Voltaj Değeri: 30V DC (maksimum)
• Kontak Malzemesi: Nikel kaplı pirinç
• Gövde Malzemesi: Siyah plastik (PVC)
• İzolasyon Malzemesi: Poliamid (PA66)
• İzolasyon Direnci: 100MΩ (minimum)
• Kontak Direnci: 30mΩ (maksimum)
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Kablo Uyumluluğu: 18-24 AWG
• Kablo Çap Uyumluluğu: 3-5mm
• Polarite: Merkez pozitif, dış kılıf negatif (standart)
• Montaj Yöntemi: Lehim bağlantısı
• Eşleşme Konnektörü: 2.1mm DC dişi (female) jak
• Sıkma Torku: 0.2-0.4 Nm
• Takma/Çıkarma Ömrü: >500 döngü
• RoHS Uyumluluğu: Evet
• Renk: Siyah
• Uyumlu Cihazlar: CCTV kameralar, router'lar, LED sürücüler, ses ekipmanları, Arduino beslemeleri

Kullanım Alanları

IC-251 Power Giriş Konnektörü Kablo Tipi Erkek Jak 2.1mm'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güvenlik ve Ağ Ekipmanları

• CCTV güvenlik kameraları
• Router ve modem beslemeleri
• Kablosuz ağ cihazları
• Access point sistemleri
• Alarm sistemleri

Aydınlatma Sistemleri

• LED şerit aydınlatmalar
• LED sürücü bağlantıları
• Düşük voltajlı aydınlatma sistemleri
• Dekoratif ışıklandırma
• Mobilya ve vitrin aydınlatmaları

DIY ve Elektronik Projeler

• Arduino ve Raspberry Pi beslemeleri
• Prototip geliştirme devreleri
• Elektronik hobi projeleri
• Güç adaptörü tamiri
• Özel güç kablolarının yapımı

Avantajlar ve Özellikler

IC-251 Power Giriş Konnektörü Kablo Tipi Erkek Jak 2.1mm'nin sağladığı avantajlar ve çözümler.

• Yaygın Standart: Endüstride en çok kullanılan 2.1mm DC standardına uyumluluk
• Yüksek Akım Kapasitesi: 3A'e kadar akım iletimi ile çoğu sistem için yeterli güç
• Kolay Montaj: Kablo tipi tasarım ile pratik kurulum imkanı
• Dayanıklı Yapı: Sağlam malzemeler ile uzun ömürlü kullanım
• Güvenilir Bağlantı: Düşük kontak direnci ile verimli güç iletimi
• Sıcaklık Dayanımı: Geniş çalışma sıcaklığı aralığı (-25°C ile +85°C)
• Uygun Maliyet: Ekonomik çözüm ile kablo tamir ve üretim imkanı
• Uyumlu Tasarım: Standart 2.1mm DC dişi soketlerle tam uyum
• Esnek Kablo Seçimi: 18-24 AWG arası kablo uyumluluğu
• Kompakt Boyut: Minimum alan gerektiren pratik tasarım

Montaj ve Kablo Yapım Rehberi

IC-251 Power Giriş Konnektörü Kablo Tipi Erkek Jak 2.1mm'nin doğru montajı ve kablo yapımı için rehber bilgiler.

Gerekli Malzemeler:

• Kablo: 18-24 AWG güç kablosu (ihtiyaca göre belirleyin)
• Aletler: Lehim istasyonu, kablo soyucu, kesici, pense
• Tüketim Malzemeleri: Lehim teli, lehim pastası (flux), izolasyon bandı
• Koruyucular: Isı ile daralan makaron, kablo koruyucu
• Test Ekipmanı: Multimetre (opsiyonel)

Montaj Adımları:

• Hazırlık: Kablo ucunu hazırlayın, tüm koruyucu parçaları önceden kabloya geçirin
• Soyma: Dış yalıtkanı 10-15mm, iç iletkenleri 3-5mm soyun
• İletken Hazırlığı: İç telleri bükmeden hafifçe kalaylayın
• Lehimleme: Merkez pini pozitif (genellikle kırmızı), dış kılıfı negatif (genellikle siyah) ile lehimleyin
• İzolasyon: Kısa devre riskini önlemek için bağlantıları izole edin

Güvenlik ve Kontrol:

• Polarite Kontrolü: Adaptör ve cihaz polaritesinin uyumlu olduğundan emin olun
• Süreklilik Testi: Multimetre ile bağlantıların doğruluğunu kontrol edin
• Kısa Devre Kontrolü: Pozitif ve negatif arasında kısa devre olmadığını doğrulayın
• Gerilim Azaltıcı: Kablo giriş noktasına yük binmesini önleyici önlemler alın
• Son Kontrol: Jak muhafazasının tam kapandığından emin olun

Sorun Giderme ve İpuçları

IC-251 Power Giriş Konnektörü Kablo Tipi Erkek Jak 2.1mm kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Gevşek Bağlantı: Jak çapının doğru olduğundan emin olun, 2.1mm standart ölçüdür.
• İletim Sorunu: Lehim bağlantılarını kontrol edin, soğuk lehimleri yenileyin.
• Yanlış Polarite: Cihazınızın gereksinimlerini kontrol ederek doğru polaritede bağlayın.
• Kablo Kopması: Kablo giriş noktasında stres azaltıcı yöntemler uygulayın.
• Isınma Problemi: Kablo kesitinin taşınan akıma uygun olduğundan emin olun.

Kullanım İpuçları

• Akım değeri 2A üzerinde ise 20 AWG veya daha kalın kablo kullanın
• Kablo uzunluğu arttıkça voltaj düşümünü azaltmak için daha kalın kablo tercih edin
• Lehim işleminde aşırı ısı uygulamaktan kaçının, plastik gövde zarar görebilir
• Kablo bağlantı noktasına çekme kuvveti uygulanmamasına dikkat edin
• Polariteyi belirtmek için kablo üzerine renk kodlu işaretler veya etiketler kullanın
• Uzun vadeli kullanımda kablo giriş noktasını güçlendirmek için epoksi veya silikon kullanabilirsiniz

Paket İçeriği

• IC-251 Power Giriş Konnektörü Kablo Tipi Erkek Jak 2.1mm
