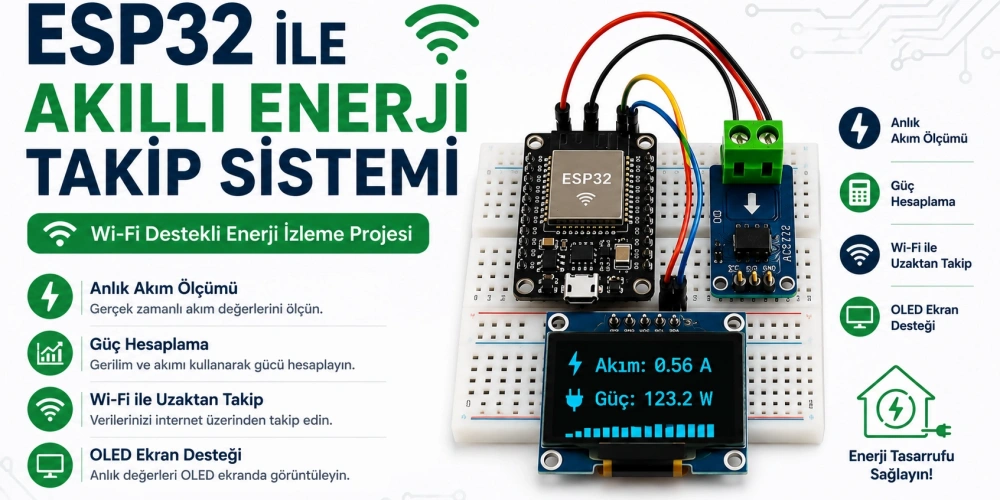

Elektrik tüketimini anlık olarak takip etmek hem ev hem de endüstriyel uygulamalarda büyük önem taşır. ESP32 geliştirme kartı ve akım sensörü kullanarak oluşturacağınız akıllı enerji takip sistemi sayesinde enerji tüketimini ölçebilir, verileri kablosuz olarak görüntüleyebilir ve enerji tasarrufu sağlayabilirsiniz.
Bu projede ESP32 ile enerji takip sistemi kurulumunu, gerekli malzemeleri, devre bağlantılarını ve Arduino kodlarını detaylı olarak inceleyeceğiz.
ESP32 ile Akıllı Enerji Takip Sistemi Nedir?
ESP32 ile enerji takip sistemi, elektrik akımını ölçerek enerji tüketimini hesaplayan ve bu verileri Wi-Fi üzerinden kullanıcıya ileten bir IoT projesidir.
Bu sistem sayesinde:
- Elektrik tüketimini anlık takip edebilirsiniz.
- Enerji maliyetlerini analiz edebilirsiniz.
- Uzaktan izleme yapabilirsiniz.
- Gereksiz enerji kullanımını tespit edebilirsiniz.
Bu Projede Kullanılan Malzemeler
Gerekli Elektronik Bileşenler
ACS712 Akım Sensörü Nedir?
ACS712, devreden geçen akımı ölçmek için kullanılan Hall Effect tabanlı bir akım sensörüdür.
Başlıca özellikleri:
- AC ve DC akım ölçümü
- Yüksek hassasiyet
- Analog çıkış
- Arduino ve ESP32 uyumluluğu
Enerji takip projelerinde en çok kullanılan sensörlerden biridir.
ESP32 ve ACS712 Devre Bağlantıları
ACS712 Bağlantıları
| ACS712 | ESP32 |
|---|
| VCC | 5V |
| GND | GND |
| OUT | GPIO34 |
OLED Ekran Bağlantıları
| OLED | ESP32 |
| VCC | 3.3V |
| GND | GND |
| SDA | GPIO21 |
| SCL | GPIO22 |
Enerji Takip Sistemi Nasıl Çalışır?
Sistem şu adımlarla çalışır:
- ACS712 devreden geçen akımı ölçer.
- ESP32 analog veriyi okur.
- Akım değeri amper cinsine dönüştürülür.
- Güç hesabı yapılır.
- Sonuç OLED ekranda gösterilir.
- Wi-Fi üzerinden bulut sistemine gönderilebilir.
Elektrik gücü hesaplanırken aşağıdaki formül kullanılır:
P = V × I
Burada:
- P = Güç (Watt)
- V = Voltaj (Volt)
- I = Akım (Amper)
Türkiye'de şebeke gerilimi yaklaşık 220V kabul edildiğinde sistem tüketilen gücü otomatik hesaplayabilir.
ESP32 Akıllı Enerji Takip Sistemi Arduino Kodu
Gerekli Kütüphaneler
Öncelikle aşağıdaki kütüphaneleri yükleyin:
- Adafruit SSD1306
- Adafruit GFX
ESP32 Enerji Ölçüm Kodu
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
const int sensorPin = 34;
void setup() {
Serial.begin(115200);
if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)){Serial.println("OLED Baslatilamadi");
while(true);
}display.clearDisplay();
display.display();
}void loop() {
int sensorValue = analogRead(sensorPin);
float voltage = (sensorValue * 3.3) / 4095.0;
float current = (voltage - 2.5) / 0.100;
float power = 220 * abs(current);
display.clearDisplay();
display.setTextSize(1);
display.setCursor(0,0);
display.print("Akim: ");
display.print(current);
display.println(" A");
display.setCursor(0,20);
display.print("Guc: ");
display.print(power);
display.println(" W");
display.display();
delay(1000);
}
Projenin Çalıştırılması
Adım 1 : Arduino IDE içerisine ESP32 kart tanımını yükleyin.
Adım 2 : OLED ekran ve ACS712 bağlantılarını yapın.
Adım 3 : Yukarıdaki kodu ESP32 kartına yükleyin.
Adım 4 : Seri monitörü açın.
Adım 5 : OLED ekran üzerinde akım ve güç değerlerini görüntüleyin.
Projenin Geliştirilebilecek Özellikleri
Wi-Fi Üzerinden Veri Gönderme
ESP32 sayesinde ölçüm verileri:
- Blynk
- ThingSpeak
- MQTT Sunucuları
- Mobil Uygulamalar
üzerinden takip edilebilir.
Mobil Bildirim Sistemi
Belirlenen güç sınırı aşılırsa kullanıcıya bildirim gönderilebilir.
Enerji Raporlama
Günlük ve aylık enerji tüketimi raporları oluşturulabilir.
ESP32 Enerji Takip Sisteminin Avantajları
Düşük Maliyet
Pahalı enerji analizörlerine ihtiyaç duyulmaz.
Uzaktan Takip
Wi-Fi bağlantısı sayesinde her yerden erişim sağlanabilir.
Kolay Kurulum
Arduino IDE ile hızlı şekilde programlanabilir.
IoT Uyumlu Yapı
Akıllı ev projelerine kolayca entegre edilebilir.
Sıkça Sorulan Sorular
ESP32 ile elektrik tüketimi ölçülebilir mi?
Evet. ACS712 gibi akım sensörleri kullanılarak elektrik tüketimi ölçülebilir ve analiz edilebilir.
ACS712 sensörü AC akımı ölçebilir mi?
Evet. ACS712 hem AC hem de DC akım ölçümlerinde kullanılabilir.
ESP32 neden tercih edilir?
Dahili Wi-Fi ve Bluetooth desteği sayesinde IoT projelerinde oldukça yaygın kullanılmaktadır.
Enerji takip sistemi nerelerde kullanılır?
- Akıllı ev sistemleri
- Endüstriyel otomasyon
- Enerji verimliliği projeleri
- Uzaktan izleme uygulamaları
ESP32 enerji takip sistemi internetsiz çalışır mı?
Evet. OLED ekran üzerinden ölçümler görüntülenebilir. İnternet bağlantısı yalnızca uzaktan takip için gereklidir.
