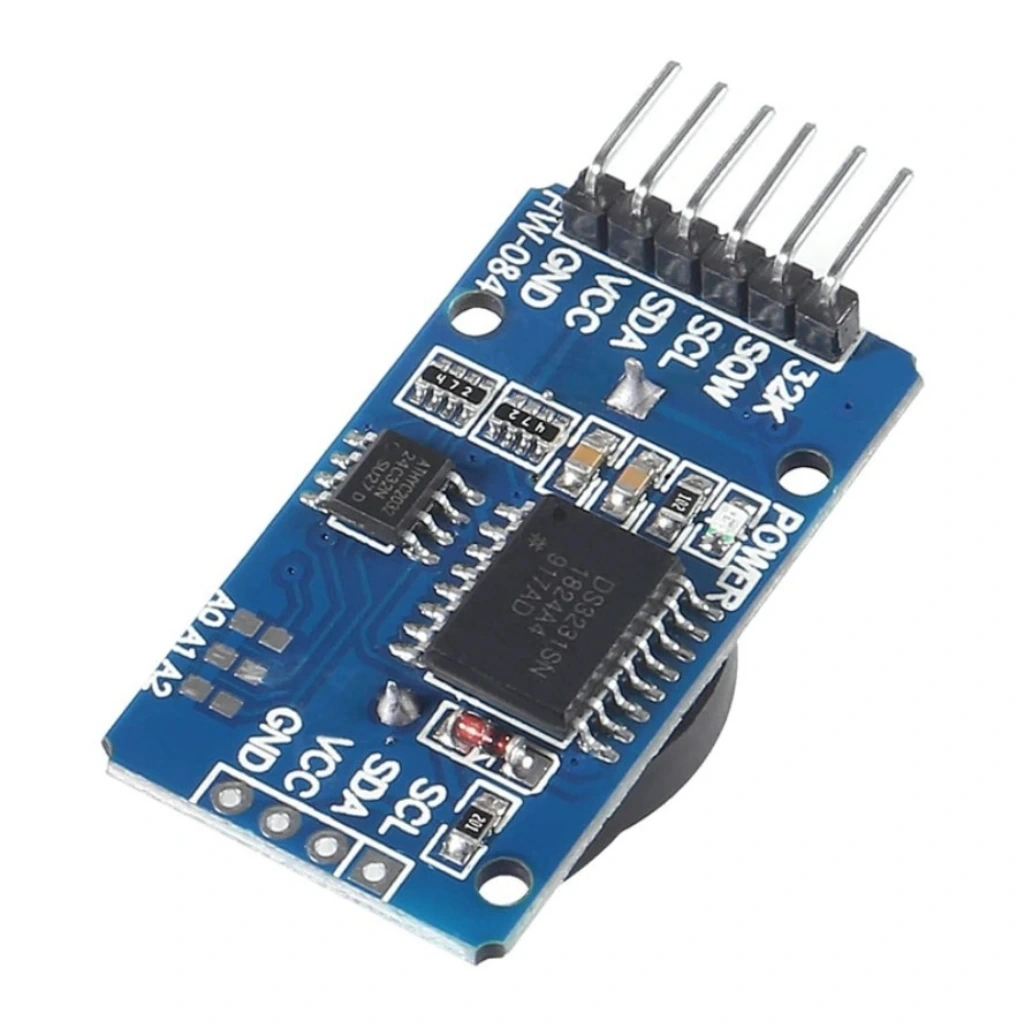

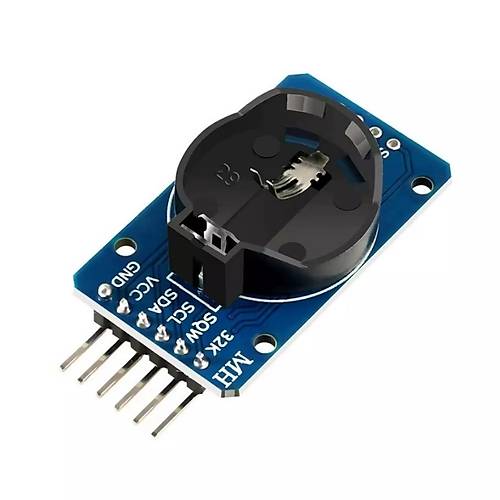

Arduino DS3231 Hassas RTC ve 24C32 Hafıza Modülü

Arduino DS3231 Hassas RTC ve 24C32 Hafıza Modülü

Arduino DS3231 Hassas RTC ve 24C32 Hafıza Modülü, yüksek doğrulukta zaman takibi ve veri depolama gerektiren elektronik projeler için ideal bir çözümdür. Maxim Integrated'ın DS3231 entegresini kullanan bu modül, ±2ppm doğruluk oranı (yılda yaklaşık 1 dakika) ile gerçek zamanlı saat fonksiyonu sunarken, entegre AT24C32 EEPROM çipi ile 32K bit (4KB) veri depolama kapasitesi sağlar.

Dahili sıcaklık telafili kristal osilatör (TCXO) sayesinde sıcaklık değişimlerinden minimum etkilenecek şekilde tasarlanmış olan bu modül, uzun süreli saat doğruluğu gerektiren uygulamalarda mükemmel performans gösterir. CR2032 pil yuvası sayesinde, ana güç kaynağı kesildiğinde bile hassas zaman takibine devam eder.

Arduino DS3231 RTC modülü, Arduino platformları başta olmak üzere I2C iletişim protokolünü destekleyen tüm mikrodenetleyici sistemlerle kolayca entegre edilebilir ve veri kayıt sistemleri, zamanlayıcı uygulamaları, otomasyon projeleri gibi birçok alanda güvenilir zaman ölçümü ve veri depolama çözümü sunar.

---

Teknik Özellikler

Bu bölümde DS3231 Hassas RTC ve 24C32 Hafıza Modülünün detaylı teknik özellikleri listelenmektedir.

• RTC Entegresi: DS3231SN (Maxim Integrated / Analog Devices)
• Hafıza Entegresi: AT24C32 EEPROM
• Saat Doğruluğu: ±2ppm (0°C ile +40°C arası, yılda yaklaşık ±1 dakika)
• Saat Özellikleri: Saniye, dakika, saat, gün, tarih, ay, yıl bilgisi ve otomatik artık yıl düzeltmesi
• Çalışma Voltajı: 3.3V - 5.5V
• Haberleşme Protokolü: I2C (TWI)
• I2C Adresleri: 0x68 (DS3231), 0x57 (AT24C32)
• EEPROM Kapasitesi: 32K bit (4KB veya 4096 bayt)
• EEPROM Yazma Döngüsü: Minimum 1,000,000 yazma
• Alarm Özellikleri: İki bağımsız programlanabilir alarm
• Kare Dalga Çıkışı: 1Hz, 1.024kHz, 4.096kHz veya 8.192kHz
• Dahili Sensör: Sıcaklık sensörü (±3°C doğruluk)

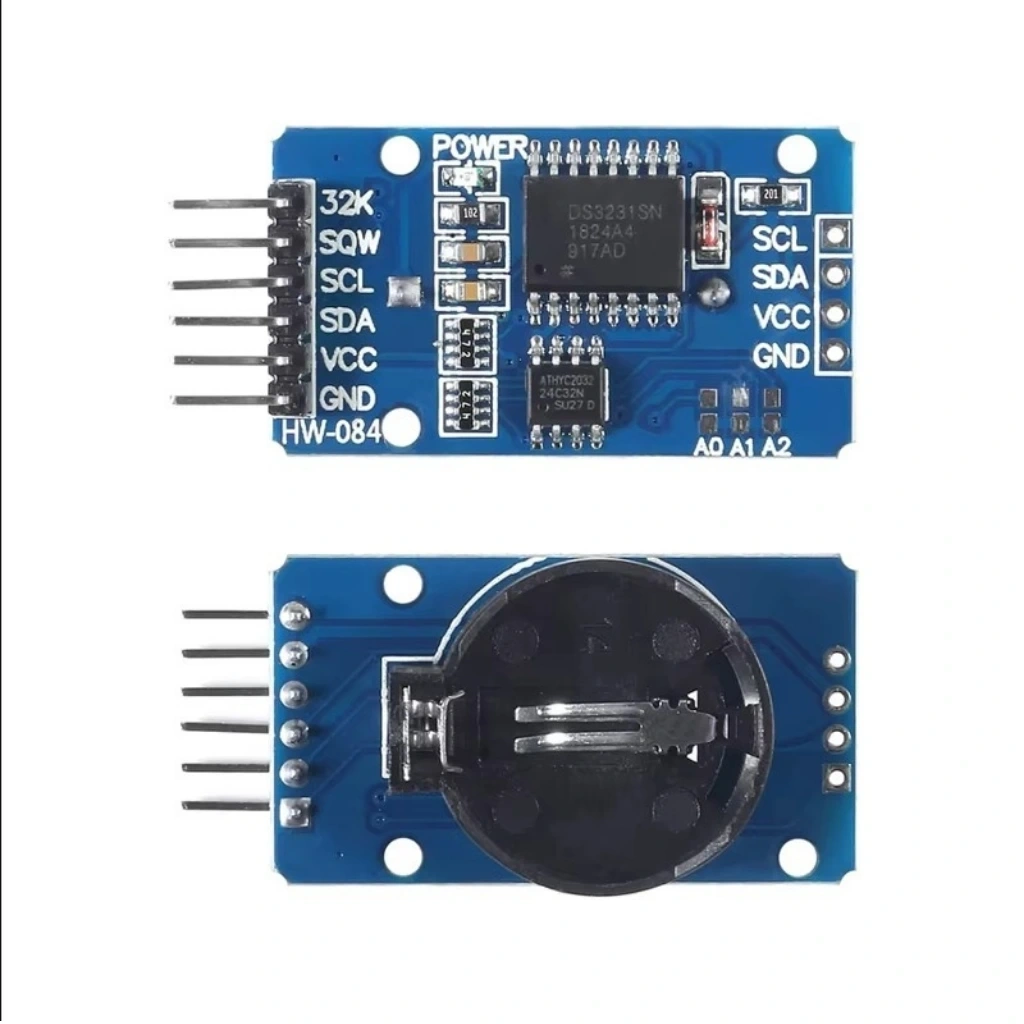

• Pil Yuvası: CR2032 yassı pil (3V)
• Pil Ömrü: Ana güç yokken tipik olarak 3-5 yıl
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• PCB Boyutları: Yaklaşık 38mm x 22mm x 14mm
• Montaj Delikleri: 2 adet, 3mm çapında

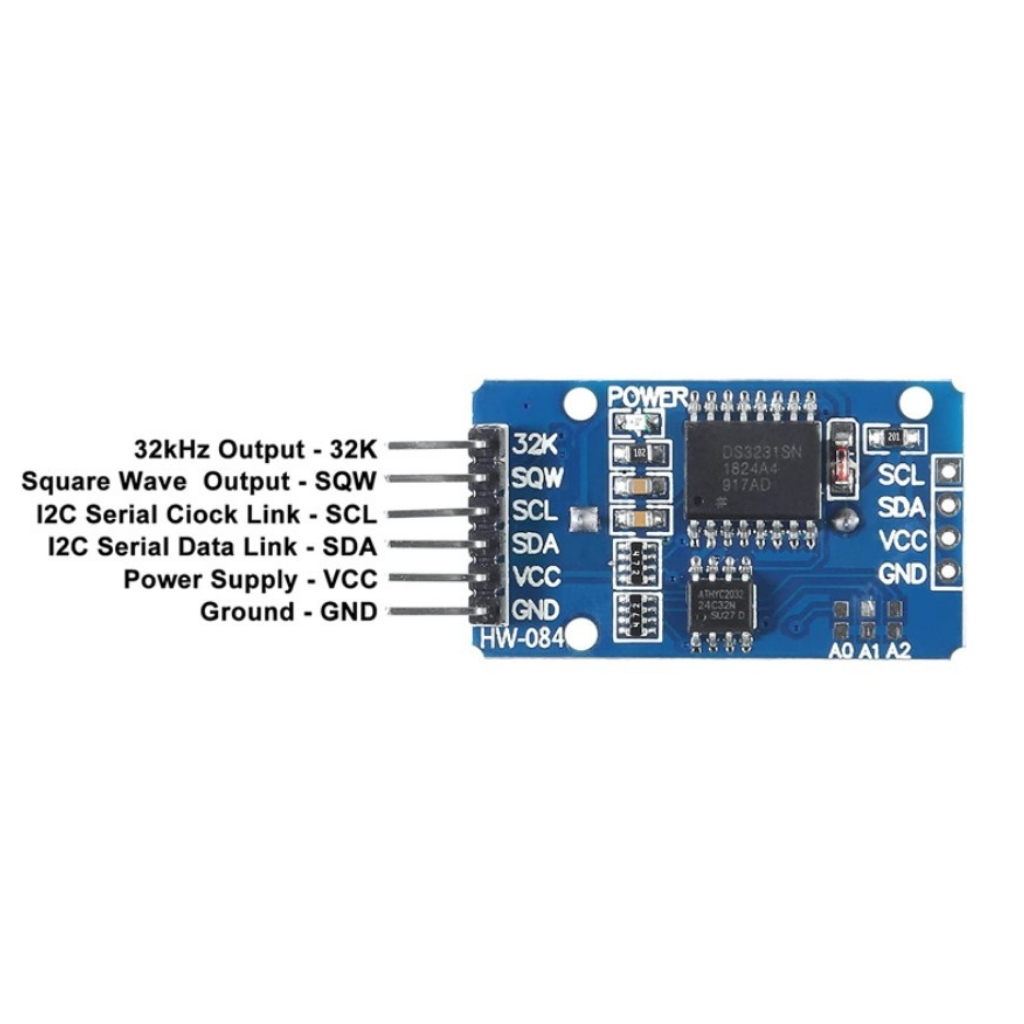

• Pin Sayısı: 5 adet (VCC, GND, SDA, SCL, SQW)
• Pin Aralığı: Standart 2.54mm (0.1 inç)

---

Kullanım Avantajları

DS3231 RTC modülünün sağladığı temel avantajlar aşağıda listelenmiştir.

• Yüksek Doğruluk: ±2ppm doğrulukla yılda sadece yaklaşık 1 dakika sapma gösterir
• Sıcaklık Telafisi: Dahili TCXO (Sıcaklık Telafili Kristal Osilatör) ile sıcaklık değişimlerinden minimum etkilenir
• Çift Fonksiyonellik: Tek modülde hem hassas RTC hem de veri depolama imkanı sunar
• Yedek Pil Desteği: CR2032 pil yuvası sayesinde ana güç kesintilerinde bile çalışmaya devam eder
• Geniş Besleme Voltajı: 3.3V ve 5V sistemlerle doğrudan uyumlu çalışır
• Kolay Entegrasyon: Standart I2C protokolü ile çoğu mikrodenetleyici sistemle basitçe bağlanır
• Kapsamlı Zaman Tutma: Saniye, dakika, saat, gün, tarih, ay ve yıl bilgilerini tutar
• Programlanabilir Alarmlar: İki farklı programlanabilir alarm fonksiyonu
• Ayarlanabilir Kare Dalga Çıkışı: Farklı frekans seçenekleri ile zamanlama sinyali olarak kullanılabilir
• Uzun Veri Saklama Süresi: EEPROM hafıza, güç olmadan bile verileri uzun süre korur

---

İdeal Kullanım Alanları

DS3231 RTC ve hafıza modülünün tipik kullanım alanları aşağıda listelenmiştir.

Veri Kayıt (Datalogger) Sistemleri

Zaman damgalı veri toplama uygulamaları için ideal çözümler:

• Çevresel İzleme Sistemleri: Sıcaklık, nem, basınç gibi verilerin zaman damgalı kaydı
• Enerji Tüketim Monitörleri: Elektrik, su, gaz tüketiminin zamana bağlı ölçümü
• Bilimsel Veri Toplayıcılar: Laboratuvar deneylerinde zamana bağlı ölçümlerin kaydı
• Tarım Uygulamaları: Sera koşulları, toprak nemi, sulama zamanları takibi
• Endüstriyel Proses İzleme: Üretim hatlarında kritik parametrelerin zaman damgalı kaydı

Zamanlama ve Otomasyon Sistemleri

Hassas zamanlama gerektiren kontrol uygulamaları:

• Akıllı Ev Sistemleri: Aydınlatma, ısıtma, sulama gibi sistemlerin programlı kontrolü
• Zamanlayıcı Cihazlar: Programlanabilir elektronik zamanlayıcılar ve hatırlatıcılar
• Endüstriyel Kontrol Sistemleri: Zamana bağlı proses kontrolü ve otomasyon
• Tarım Otomasyonu: Sulama, havalandırma, aydınlatma kontrolü
• Takvim Bazlı Olaylar: Belirli tarihlerde otomatik tetikleme gerektiren sistemler

Güç Yönetimi ve Kritik Sistemler

Güç kesintisi durumunda bile çalışması gereken uygulamalar:

• Yedek Güç Sistemleri: Güç kesintisinde zaman bilgisini koruyan UPS ve yedek sistemler
• Güvenlik Sistemleri: Alarm ve izleme cihazlarında zaman damgalı olay kaydı
• Medikal Cihazlar: İlaç hatırlatıcılar ve medikal izleme ekipmanları
• Kritik Görev Sistemleri: Kesintisiz zaman takibi gerektiren önemli sistemler
• Batarya Yönetim Sistemleri: Şarj ve deşarj döngülerinin zamana bağlı izlenmesi

IoT ve Bağlantılı Cihazlar

Internet of Things (IoT) uygulamaları ve bağlantılı cihazlar:

• IoT Sensör Ağları: Buluta veri gönderen sensörlerde zaman senkronizasyonu
• Bağlantılı Ev Cihazları: Akıllı termostatlar, aydınlatma sistemleri, akıllı prizler
• Giyilebilir Teknolojiler: Aktivite izleyicileri ve sağlık monitörleri
• Uzaktan İzleme Sistemleri: Merkezi olmayan konumlarda veri toplayıp raporlayan cihazlar
• Hizmet Robotları: Zamanlama gerektiren otonom robotik sistemler

---

Kurulum ve Bağlantı Kılavuzu

DS3231 RTC modülünün doğru kurulumu ve bağlantısı için detaylı bilgiler.

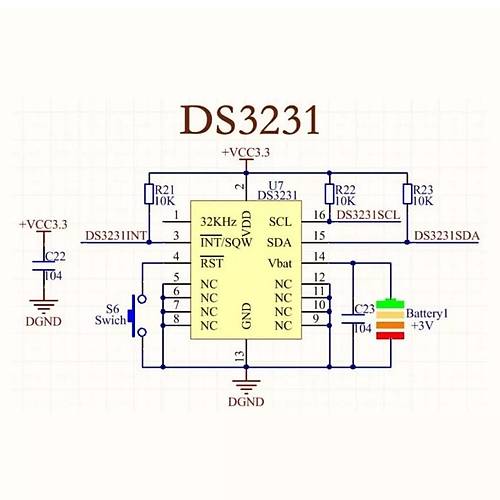

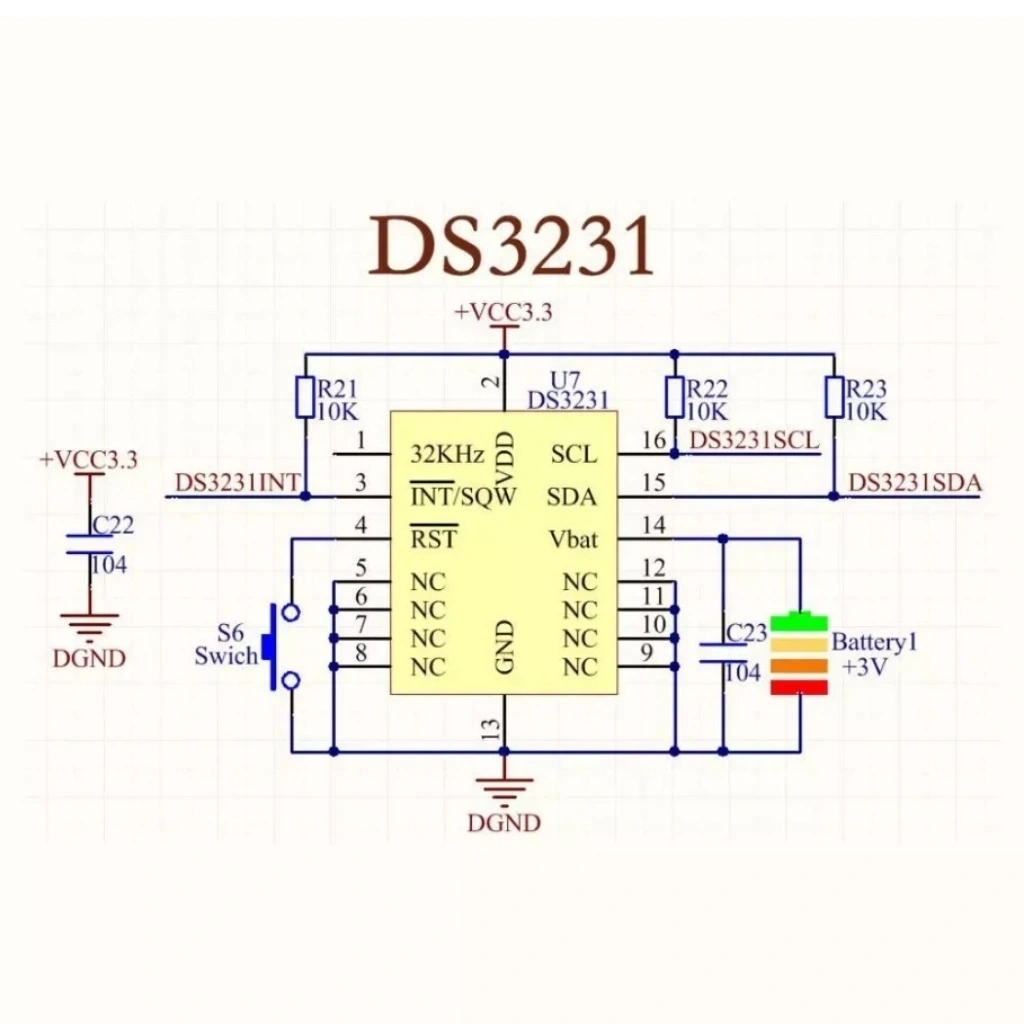

Arduino ile Temel Bağlantı

DS3231 modülünün Arduino kartlarıyla bağlantı detayları:

• Pin Bağlantıları:
  • VCC → Arduino 5V veya 3.3V
  • GND → Arduino GND
  • SDA → Arduino A4 (Uno/Nano) veya SDA pini
  • SCL → Arduino A5 (Uno/Nano) veya SCL pini
  • SQW → Arduino dijital pin (opsiyonel, alarm veya zamanlama için)
• Farklı Arduino Kartları İçin I2C Pinleri:
  • Arduino Uno/Nano: A4 (SDA), A5 (SCL)
  • Arduino Mega: 20 (SDA), 21 (SCL)
  • Arduino Leonardo/Micro: 2 (SDA), 3 (SCL)
  • Arduino Pro Mini: A4 (SDA), A5 (SCL)
  • ESP8266 (NodeMCU): D2 (SDA), D1 (SCL)
• Pull-up Dirençleri:
  • Modül üzerinde dahili pull-up dirençleri genellikle mevcuttur
  • Uzun kablo bağlantılarında ek 3.3K-10K pull-up dirençleri gerekebilir
  • Birden fazla I2C cihazı bağlandığında, paralel dirençler etkisine dikkat edin
  • Pull-up dirençleri VCC ile SDA/SCL pinleri arasına bağlanır

Diğer Mikrodenetleyici Platformlarla Bağlantı

DS3231 modülünün farklı mikrodenetleyici platformlarıyla kullanımı:

• Raspberry Pi:
  • VCC → 3.3V (5V değil!)
  • GND → GND
  • SDA → GPIO 2 (I2C1 SDA)
  • SCL → GPIO 3 (I2C1 SCL)
  • I2C'yi etkinleştirmek için raspi-config kullanılmalıdır
• ESP8266/ESP32:
  • VCC → 3.3V
  • GND → GND
  • SDA → Belirlenmiş SDA pini veya yazılımla atanabilen herhangi bir GPIO
  • SCL → Belirlenmiş SCL pini veya yazılımla atanabilen herhangi bir GPIO
  • Wire.begin(SDA_PIN, SCL_PIN) ile özel pinler atanabilir
• STM32:
  • VCC → 3.3V
  • GND → GND
  • SDA → Kartın modeline göre I2C SDA pini
  • SCL → Kartın modeline göre I2C SCL pini
  • STM32 platformunda I2C konfigürasyonu karta göre değişebilir

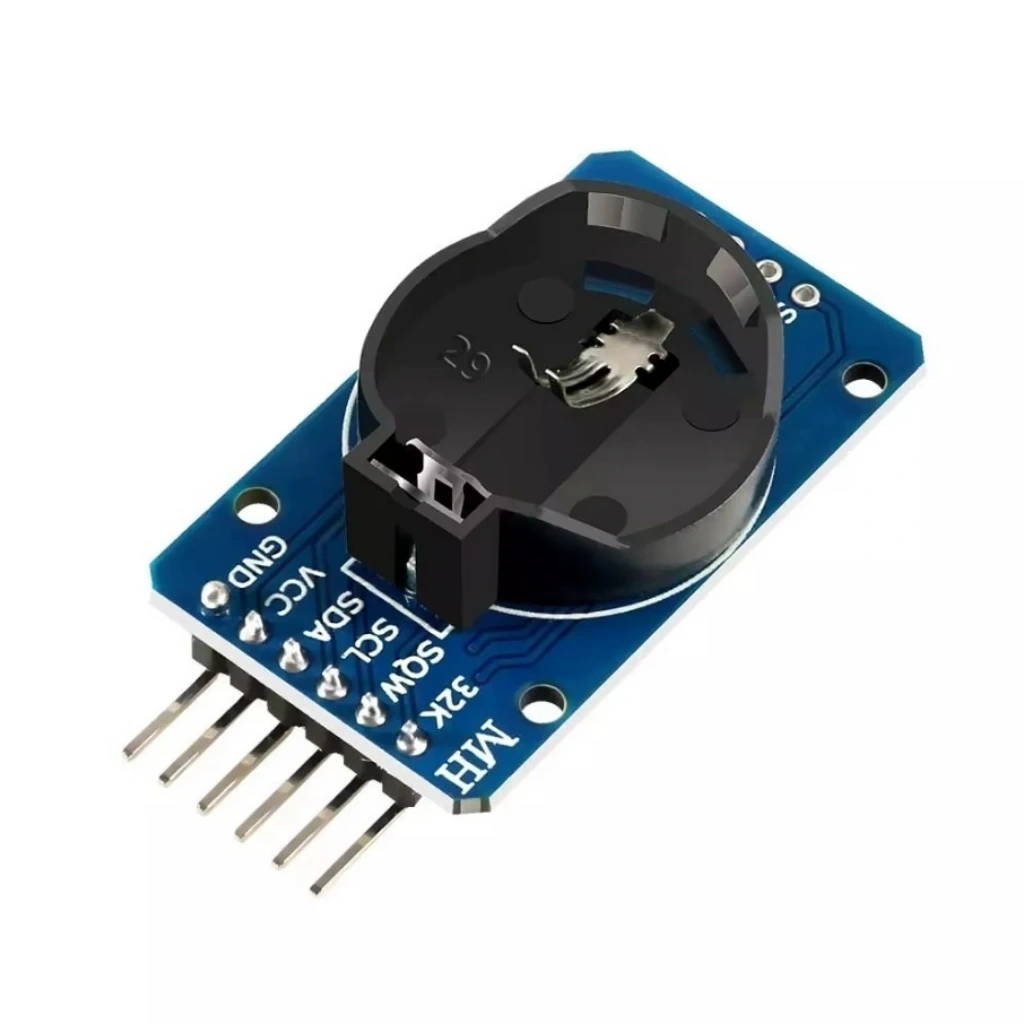

Pil Kurulumu ve Yedekleme

Yedek pil kurulumu ve güç kesintisi durumlarında çalışma:

• Pil Takma:
  • CR2032 pili yuvasına + kutup yukarı gelecek şekilde yerleştirin
  • Pil klipsinin sağlam temas ettiğinden emin olun
  • Yeni modüllerde koruyucu plastik şerit varsa çıkarın
  • Polarite yanlış olursa RTC çalışmaz ve pile zarar verebilir
• Pil Ömrü Faktörleri:
  • Tipik CR2032 pil ömrü: 3-5 yıl (sadece RTC çalışırken)
  • Sıcaklık: Yüksek sıcaklıklar pil ömrünü kısaltır
  • Alarm kullanımı: Aktif alarmlar daha fazla güç tüketir
  • SQW çıkışı: Kare dalga çıkışı aktifken pil ömrü azalır
• Güç Kesintisi Davranışı:
  • Ana güç kesildiğinde, DS3231 otomatik olarak pil gücüne geçer
  • Pil modunda yalnızca temel RTC fonksiyonları çalışır
  • EEPROM hafıza güç olmadan da verileri korur (min. 10 yıl)
  • Güç döndüğünde, RTC normale döner ve kaldığı yerden devam eder

---

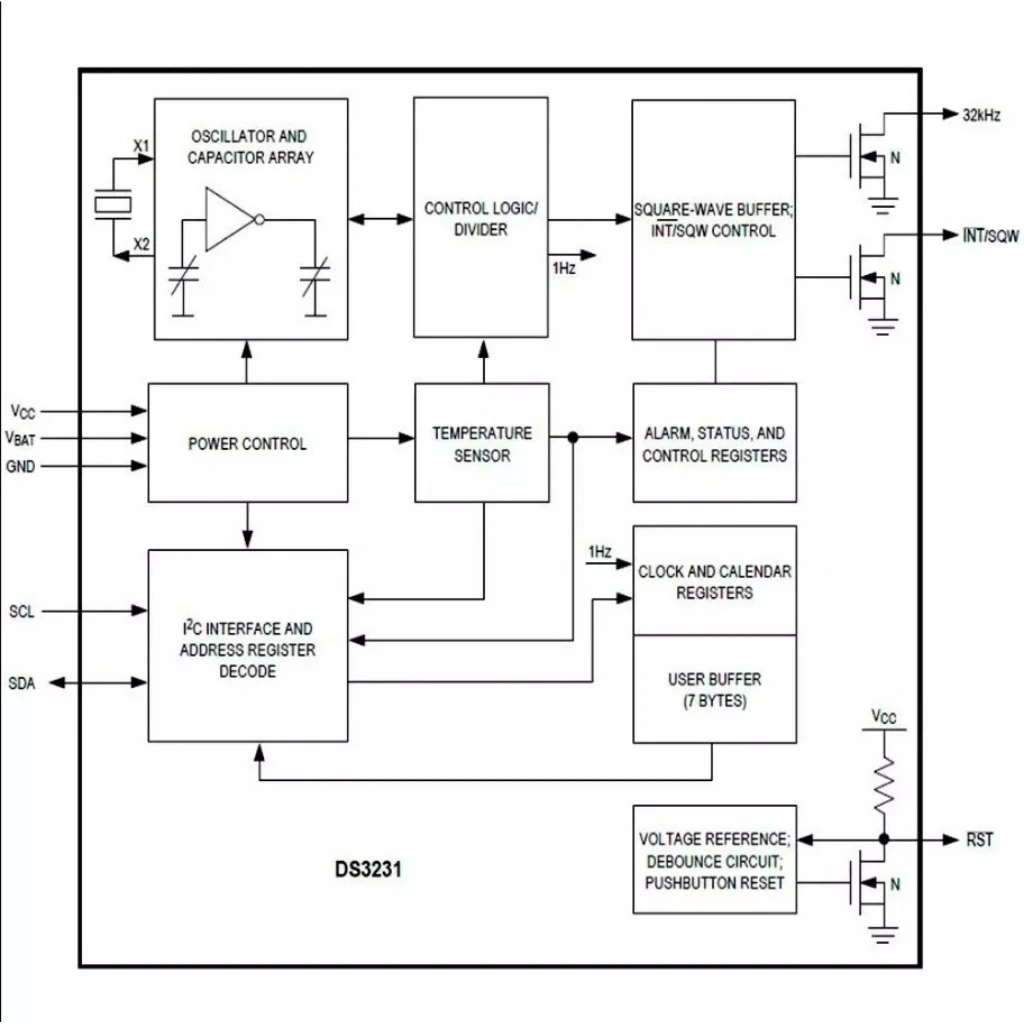

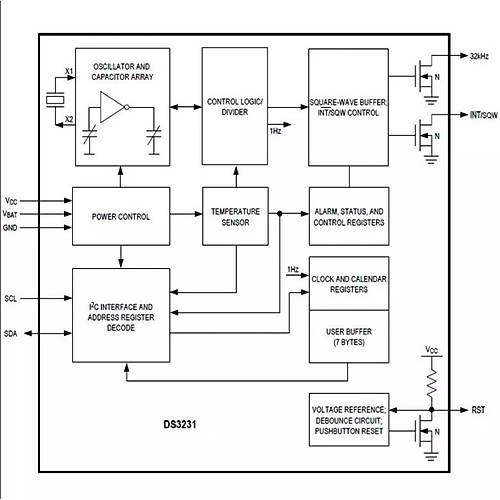

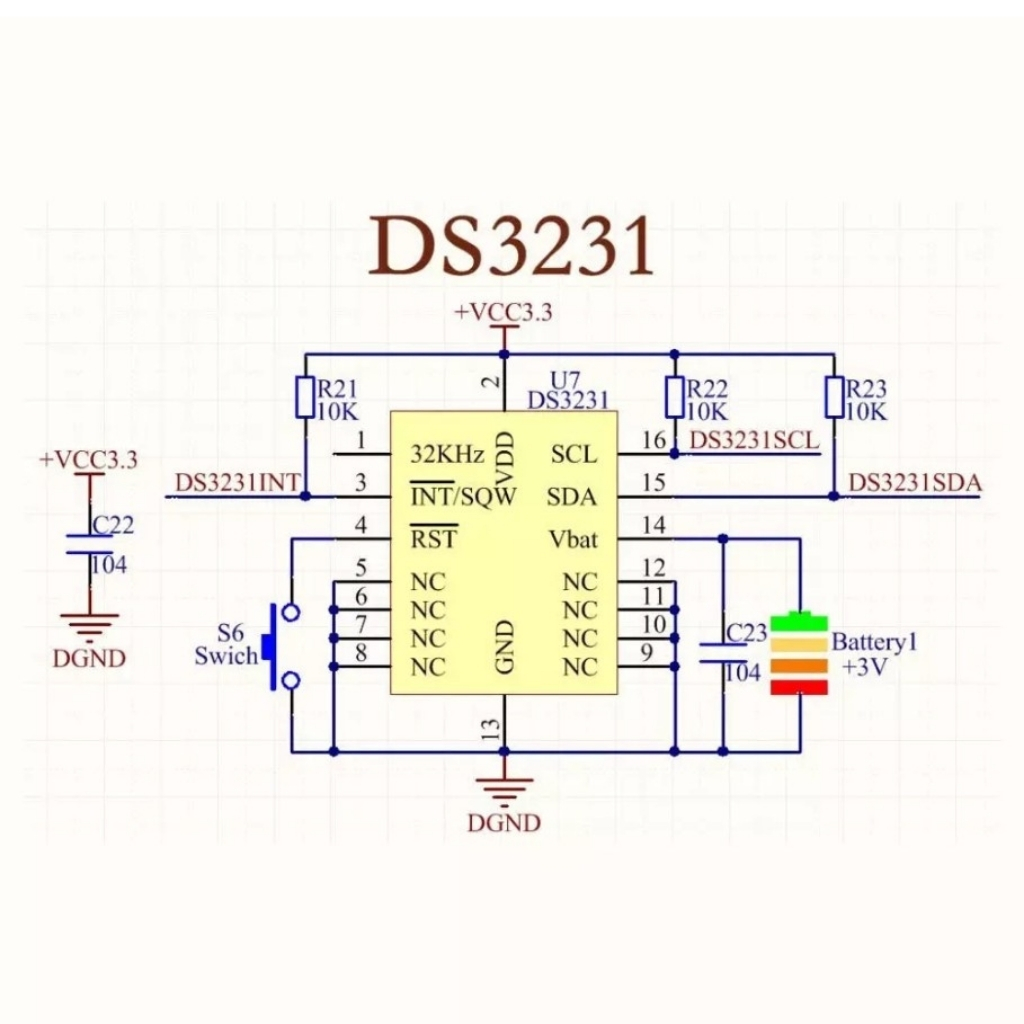

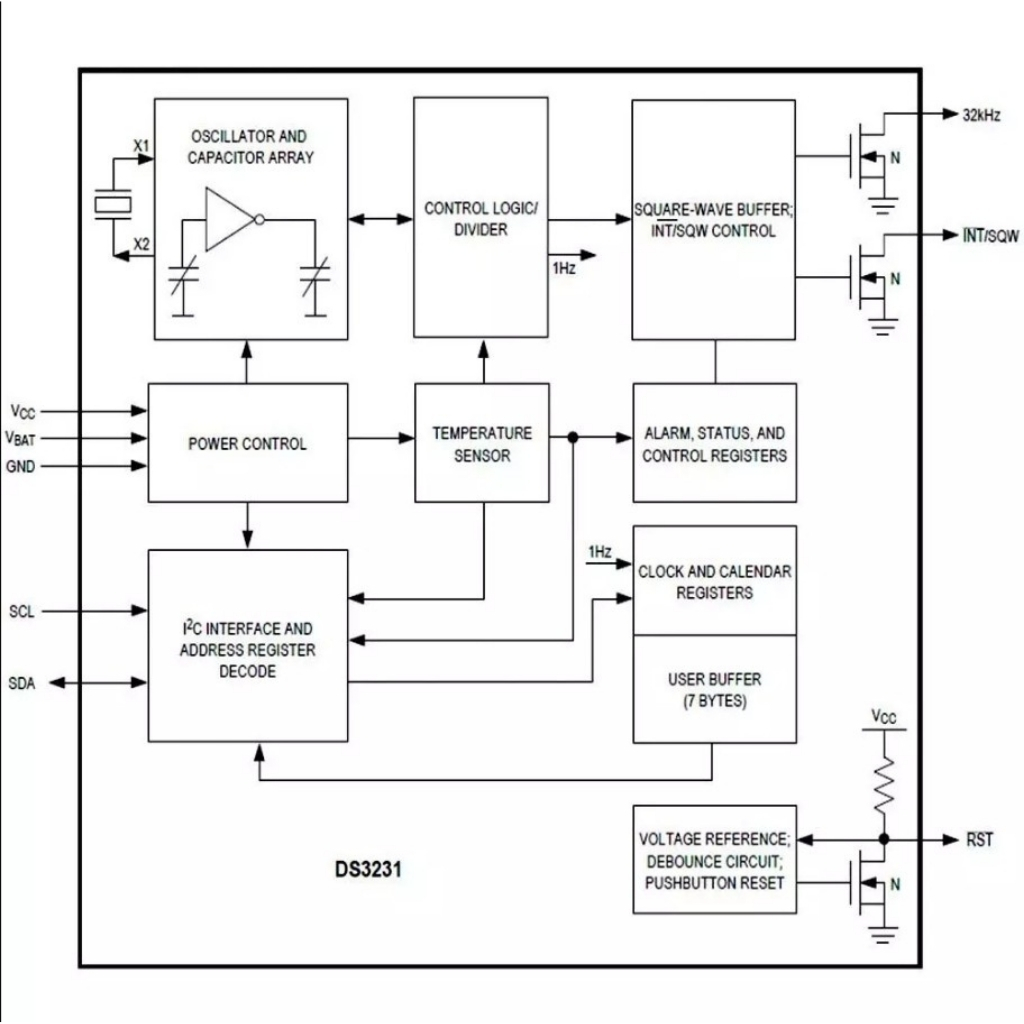

DS3231 RTC Entegresi Özellikleri

DS3231 gerçek zamanlı saat entegresinin detaylı özellikleri ve fonksiyonları.

Saat Doğruluğu ve Kararlılık

DS3231'in yüksek doğruluk sağlayan teknolojik özellikleri:

• Sıcaklık Telafili Kristal Osilatör (TCXO):
  • Entegre TCXO, sıcaklık değişimlerine karşı saati stabilize eder
  • Dahili sıcaklık sensörü, kristal frekansdaki sapmaları otomatik telafi eder
  • -40°C ile +85°C arasındaki geniş sıcaklık aralığında kararlı çalışma
  • Standart kristalli RTC'lere göre 5-10 kat daha doğru zaman tutma
• Doğruluk Değerleri:
  • ±2ppm doğruluk (0°C ile +40°C arası) = yılda yaklaşık ±1 dakika
  • ±3.5ppm doğruluk (-40°C ile +85°C arası) = yılda yaklaşık ±2 dakika
  • Standart kristal osilatörlü RTC'ler tipik olarak ±15-20ppm doğruluk sunar
  • DS3231, piyasadaki en doğru RTC entegrelerinden biridir
• Uzun Dönem Kararlılık:
  • Yaşlanma etkisi: 1. yıldan sonra yılda yaklaşık ±1ppm değişim
  • 10 yıllık kullanım sonunda bile güvenilir doğruluk
  • Düzenli kalibrasyon gerektirmez
  • Tam otomatik sıcaklık telafisi, manuel ayarlama ihtiyacını ortadan kaldırır

Zaman ve Takvim Özellikleri

DS3231'in zaman tutma ve takvim fonksiyonları:

• Zaman Formatları:
  • Saniye (0-59), Dakika (0-59), Saat (1-12 + AM/PM veya 0-23)
  • Gün (1-7), Tarih (1-31), Ay (1-12), Yıl (0-99)
  • 12 veya 24 saat formatı seçilebilir
  • Haftanın günü otomatik hesaplanır
• Özel Takvim Özellikleri:
  • Otomatik artık yıl hesaplama (2100 yılına kadar)
  • Ay sonu gün sayısı ayarlaması (30/31 günlük aylar)
  • Şubat ayı için 28/29 gün düzeltmesi
  • 2000-2099 yılları arasında tam takvim desteği
• Veri Saklama:
  • Binary-Coded Decimal (BCD) formatında veri saklama
  • Kayıtlara erişim için 7 baytlık adres alanı
  • Güç kesilmesine karşı tam veri koruması
  • Özel fonksiyonlar için yapılandırma kayıtları

Alarm Fonksiyonları

DS3231'in programlanabilir alarm özellikleri:

• İkili Alarm Sistemi:
  • İki bağımsız alarm kaydı (Alarm 1 ve Alarm 2)
  • Her alarm farklı zamanlar ve koşullar için programlanabilir
  • Alarmlar arasında öncelik tanımlanabilir
  • İki alarmı aynı anda veya farklı zamanlarda kullanma esnekliği
• Alarm 1 Özellikleri:
  • Saniye, dakika, saat, gün/tarih için ayarlanabilir
  • Günlük, haftalık, aylık veya belirli bir tarihte alarm kurma
  • Saniye hassasiyetinde tetikleme
  • En esnek alarm seçenekleri
• Alarm 2 Özellikleri:
  • Dakika, saat, gün/tarih için ayarlanabilir (saniye yok)
  • Günlük, haftalık veya aylık alarm kurma
  • Dakika hassasiyetinde tetikleme
  • Daha basit yapıda ikincil alarm
• Alarm Tetikleme Modları:
  • Belirli bir saniye/dakika/saat/gün/tarihte tetikleme
  • Her gün aynı saatte tetikleme
  • Haftanın belirli günlerinde tetikleme
  • Ayın belirli günlerinde tetikleme
• Alarm Çıkışı:
  • SQW/INT pini üzerinden aktif-düşük interrupt sinyali
  • Interrupt durumu yazılımla okunabilir
  • Alarm tetiklendiğinde bayrak (flag) ayarlanır
  • Bayraklar yazılımla temizlenene kadar aktif kalır

SQW Çıkışı ve Zamanlama Özellikleri

Kare dalga çıkışı ve zamanlama sinyali üretme özellikleri:

• Programlanabilir Frekans:
  • 1Hz: Saniye işaretleyici veya düşük güç uygulamaları için
  • 1.024kHz: Orta seviye hassasiyet gerektiren zamanlayıcılar için
  • 4.096kHz: Yüksek çözünürlüklü zamanlama uygulamaları için
  • 8.192kHz: En yüksek frekans, hassas saat ve zamanlama için
• SQW/INT Pin Modları:
  • Kare dalga modu: Seçilen frekansta sürekli sinyal üretimi
  • Interrupt modu: Alarm tetiklendiğinde aktif-düşük sinyal
  • Pin mod kontrolü: Yazılımla kolayca değiştirilebilir
  • 32kHz çıkış seçeneği (özel kayıt ile ayarlanabilir)
• Uygulama Alanları:
  • Mikrodenetleyici için harici zamanlama kaynağı
  • Hassas aralıklarla interrupt üretimi
  • Düşük güç uygulamalarında uyandırma sinyali
  • Senkronize çalışan çoklu sistemler için referans saat

---

AT24C32 EEPROM Hafıza Özellikleri

AT24C32 EEPROM entegresinin veri depolama özellikleri ve kullanım avantajları.

Hafıza Kapasitesi ve Organizasyonu

AT24C32 EEPROM'un depolama kapasitesi ve veri yapısı:

• Kapasite Detayları:
  • 32K bit (4 kilobayt veya 4096 bayt) toplam kapasite
  • Sayfa Boyutu: 32 bayt
  • Toplam 128 sayfa (32 bayt x 128 = 4096 bayt)
  • 2-bayt (16-bit) adres alanı (0x0000-0x0FFF)
• Veri Organizasyonu:
  • Bayt bazlı adresleme ile esnek veri depolama
  • Sayfa yazma modunda 32 bayta kadar toplu veri yazılabilir
  • Ardışık okuma modunda tüm hafıza tek seferde okunabilir
  • Her bayta tekil erişim imkanı
• Depolama Kapasitesi Referansları:
  • Yaklaşık 4000 adet sensör ölçümü (her biri byte tipinde)
  • 2000 karakter uzunluğunda metin (2 byte/karakter)
  • 1000 adet tam sayı değeri (4 byte/integer)
  • 500 adet kayan nokta değeri (8 byte/double)

Veri Dayanıklılığı ve Ömrü

EEPROM teknolojisinin dayanıklılık özellikleri:

• Yazma/Silme Dayanıklılığı:
  • Minimum 1,000,000 yazma/silme döngüsü (her bayt için)
  • Standart flash belleğe göre yaklaşık 10-100 kat daha uzun ömür
  • Sık yazma gerektiren uygulamalar için ideal
  • Yazma sayısı limit aşımlarını önlemek için yazma döngülerini dağıtma algoritmaları kullanılabilir
• Veri Saklama Süresi:
  • Güç olmadan veri saklama: Minimum 10 yıl
  • Geniş sıcaklık aralığında veri koruması (-40°C ile +85°C)
  • ESD (Elektrostatik Deşarj) koruması sayesinde veri bütünlüğü
  • Yazma işlemleri güç kesintisine karşı korumalıdır
• Yazma İşlemleri:
  • Sayfa Yazma Süresi: Maksimum 5ms
  • Yazma işlemi tamamlanana kadar yeni komutlar kabul edilmez
  • Otomatik adres artırma ile ardışık yazma kolaylığı
  • Yazma koruması özelliği ile yanlışlıkla yazmaları önleme

Kullanım Senaryoları

EEPROM hafızanın tipik kullanım alanları ve uygulamaları:

• Konfigürasyon Verisi Depolama:
  • Cihaz ayarlarının kalıcı olarak saklanması
  • Kalibrasyon değerlerinin ve parametrelerin korunması
  • Kullanıcı tercihlerinin güç kesintisinden etkilenmeden saklanması
  • Güç kesilip tekrar geldiğinde cihazın önceki durumuna dönebilmesi
• Veri Kayıt Uygulamaları:
  • Sınırlı sayıda ölçüm kaydı gerektiren datalogger sistemleri
  • Offline veri toplama ve daha sonra aktarma senaryoları
  • Kritik olayların zaman damgalı kaydı
  • Döngüsel veri kaydı için buffer olarak kullanım
• Güvenlik ve Doğrulama:
  • Seri numarası, kimlik ve benzersiz tanımlayıcıların saklanması
  • Erişim kodları ve basit şifreleme anahtarları
  • Güvenlik günlükleri ve erişim kayıtları
  • Doğrulama bilgileri ve lisans verileri
• Sistem İzleme ve Tanılama:
  • Hata günlükleri ve sistem olaylarının kaydı
  • Açılış sayısı, çalışma süresi gibi yaşam döngüsü verilerinin takibi
  • Kritik değerlerin aşılma sayısı ve zamanlarının kaydı
  • Tanılama verileri ve performans metriklerinin depolanması

---

Yazılım ve Programlama

DS3231 RTC ve AT24C32 EEPROM modülünün programlanması ve yazılım entegrasyonu.

Arduino Kütüphaneleri ve Örnekler

Arduino platformunda modülü kullanmak için gerekli kütüphaneler ve örnek kodlar:

• Önerilen RTC Kütüphaneleri:
  • RTClib: Adafruit'in popüler ve kolay kullanımlı kütüphanesi
  • DS3231: Jarzebski'nin gelişmiş özelliklere sahip kütüphanesi
  • uRTCLib: Minimal ve hafif kaynak kullanımlı kütüphane
  • DS3232RTC: Jack Christensen'in zamanlamaya odaklı kütüphanesi
• EEPROM Kütüphaneleri:
  • Wire: I2C iletişimi için temel kütüphane (her iki entegre için de gerekli)
  • AT24Cx: AT24C32 EEPROM için özel kütüphane
  • ExtEEPROM: Harici EEPROM'lar için genel amaçlı kütüphane
  • I2C_EEPROM: Rob Tillaart'ın I2C EEPROM kütüphanesi
• Temel Örnek Kod - RTC Kullanımı
• Temel Örnek Kod - EEPROM Kullanımı:

İleri Seviye RTC Programlama

DS3231'in gelişmiş özelliklerinin kullanımı:

• Alarm Kurulumu ve Kullanımı:
• Sıcaklık Ölçümü ve Telafi:

İleri Seviye EEPROM Programlama

AT24C32 EEPROM'un daha karmaşık kullanım senaryoları:

• Sayfa Yazma ve Sıralı Okuma:
• Yapılandırma Verilerini Saklama:
• Veri Kayıt (Datalogger) Uygulaması:

---

Uygulama Örnekleri ve Proje Fikirleri

DS3231 RTC ve AT24C32 EEPROM modülü kullanılarak gerçekleştirilebilecek çeşitli proje fikirleri.

Çevre İzleme ve Veri Kaydedici Sistemler

Çevresel verileri ölçen ve kaydeden proje fikirleri:

• Sıcaklık ve Nem Datalogger:
  • DS3231 ile kesin zaman takibi
  • DHT22/DHT11/BME280 sensörlerinden sıcaklık ve nem ölçümü
  • EEPROM'a düzenli aralıklarla zaman damgalı ölçüm kaydı
  • Uzun süreli izleme için düşük güç tüketimi modları
  • SD kart veya seri port üzerinden veri aktarımı ve raporlama
• Hava Kalitesi Monitörü:
  • MQ serisi gaz sensörleri ile kirletici gazların tespiti
  • PM2.5/PM10 partikül sensörleri ile partikül ölçümü
  • CO2 seviyesi ölçümü (MH-Z19 gibi sensörler ile)
  • Zaman damgalı kirliliğin günlük ve saatlik değişim analizi
  • Kritik değerlerde alarm veya bildirim sistemi
• Güneş/Rüzgar Enerjisi İzleme Sistemi:
  • Güneş paneli veya rüzgar türbini çıkış gücü ölçümü
  • Günün farklı saatlerinde enerji üretim istatistikleri
  • Batarya şarj durumu takibi
  • Enerji üretimi ve tüketimi arasındaki ilişkinin analizi
  • Üretim verimliliğini artırmak için optimum koşulların belirlenmesi

Akıllı Ev ve Otomasyon Projeleri

Ev otomasyon sistemleri ve akıllı cihaz projeleri:

• Akıllı Sulama Sistemi:
  • Programlanabilir otomatik sulama zamanları
  • Toprak nem sensörleri ile ihtiyaç bazlı sulama
  • Geçmiş sulama zamanları ve miktarları kaydı
  • Mevsim ve hava koşullarına göre otomatik plan ayarlaması
  • Mobil uygulama veya web arayüzü ile uzaktan kontrol
• Akıllı Termostat:
  • Programlanabilir sıcaklık programları (günlük, haftalık)
  • Sıcaklık ölçümü ve ısıtma/soğutma kontrolü
  • Geçmiş sıcaklık verileri ve sistem çalışma süresi kaydı
  • Odaların kullanım zamanlarını otomatik öğrenen sistem
  • Enerji tasarrufu için optimize edilmiş kontrol algoritmaları
• Akıllı Aydınlatma Kontrolörü:
  • Gün doğumu/batımı veya belirli saatlerde otomatik aydınlatma
  • Hareket sensörleri ile varlık tespiti ve aydınlatma kontrolü
  • Farklı odalar için ayrı aydınlatma programları
  • Tatil modu ve normal mod arasında geçiş imkanı
  • Enerji tüketimi ve kullanım alışkanlıklarının analizi

Endüstriyel ve Profesyonel Uygulamalar

Endüstriyel ortamlar ve profesyonel kullanım için proje fikirleri:

• Makine Çalışma Süresi İzleme:
  • Endüstriyel ekipmanların çalışma süreleri kaydı
  • Bakım hatırlatıcıları ve planlı duruş yönetimi
  • Ekipman performansı ve verimlilik izleme
  • Arıza anlarının zaman damgalı kaydı
  • Kullanım örüntülerinin ve yoğun çalışma saatlerinin analizi
• Güç Kesintisi ve UPS İzleme Sistemi:
  • Elektrik kesintilerinin başlangıç ve bitiş zamanlarının kaydı
  • Kesinti süresince batarya durumu ve kalan çalışma süresi izleme
  • Kritik sistemlerin güvenli kapatılması için otomatik tetikleme
  • Elektrik kalitesi (voltaj dalgalanmaları, aşırı voltaj) izleme
  • Uzaktan bildirim ve uyarı sistemi
• RFID Erişim Kontrol Sistemi:
  • RFID kartlar ile kimlik doğrulama
  • Giriş/çıkış zamanlarının hassas kaydı
  • Yetkisiz erişim girişimlerinin zaman damgalı kaydı
  • Kullanıcı bazında erişim istatistikleri
  • Kapı/geçiş kilitleri için programlanabilir zaman dilimi kontrolü

Hobi ve Eğitim Projeleri

Öğrenme ve eğlence amaçlı proje fikirleri:

• Dijital Saat ve Takvim:
  • LCD, OLED veya LED ekranlarla saat ve takvim gösterimi
  • Çoklu alarm özellikleri ve hatırlatıcılar
  • Kullanıcı tarafından ayarlanabilir saat formatı ve gösterim seçenekleri
  • Düşük güç tüketimli uzun batarya ömrü
  • Işık sensörü ile otomatik ekran parlaklık ayarı
• Programlanabilir Zamanlayıcı:
  • Çoklu cihaz kontrolü için programlanabilir zamanlama
  • Tekrarlanan veya bir kerelik görevler için ayarlanabilir zamanlayıcılar
  • Röle modülleri ile elektrikli cihazların kontrolü
  • Kullanıcı arayüzü ile kolay programlama
  • EEPROM'da saklanan tercihler sayesinde güç kesintisinden etkilenmeme
• Fotoğraf Zamanlayıcı (Time-lapse):
  • Kamera kontrolü için programlanabilir aralıklı tetikleme
  • Time-lapse fotoğrafçılık için özel modlar
  • Kaç fotoğraf çekildiğinin izlenmesi ve istatistik tutma
  • Gün doğumu/batımı gibi olaylarda otomatik ayar değişimi
  • Uzun süreli çekimler için düşük güç tüketimli tasarım

---

Sorun Giderme ve Yaygın Hatalar

DS3231 RTC ve AT24C32 EEPROM modülü kullanırken karşılaşılabilecek sorunlar ve çözümleri.

RTC ile İlgili Sorunlar

DS3231 gerçek zamanlı saat entegresiyle ilgili yaygın sorunlar ve çözümleri:

• Saat Sıfırlanıyor veya Yanlış Çalışıyor:
  • Sorun: Güç kesintisi sonrası veya cihaz yeniden başladığında saat sıfırlanıyor
  • Çözüm: CR2032 pilini kontrol edin, bitmiş veya hatalı takılmış olabilir
  • Çözüm: Pil yuvasında temas problemi olabilir, temizleyin ve kontrol edin
  • Çözüm: Yeni bir CR2032 pil takın (bazı ucuz piller kapasitelerinden düşük olabilir)
• Zamanın Doğru Olmaması veya Kayması:
  • Sorun: Saat ileri/geri gidiyor veya doğru zaman göstermiyor
  • Çözüm: Saatin başlangıçta doğru ayarlandığından emin olun (rtc.adjust() fonksiyonu)
  • Çözüm: Kodu yüklerken bilgisayar saati ile senkronizasyonu kontrol edin
  • Çözüm: DS3231 kütüphanesinin güncel versiyonunu kullanın
• I2C İletişim Hataları:
  • Sorun: "DS3231 bulunamadı" hatası veya iletişim sorunları
  • Çözüm: I2C adresini doğrulayın (genellikle 0x68'dir)
  • Çözüm: Bağlantı kablolarını kontrol edin, özellikle SDA ve SCL pinleri
  • Çözüm: I2C hattına pull-up dirençleri ekleyin (genellikle 4.7K ohm)
  • Çözüm: I2C tarayıcı kodu çalıştırarak mevcut adresleri kontrol edin
• Alarmlar Çalışmıyor:
  • Sorun: Programlanan alarmlar tetiklenmiyor
  • Çözüm: Alarm bayraklarının temizlendiğinden emin olun (rtc.clearAlarm())
  • Çözüm: SQW/INT pininin doğru yapılandırıldığını kontrol edin
  • Çözüm: Interrupt modunda SQW pininin yapılandırıldığından emin olun
  • Çözüm: Alarm zamanlama parametrelerini (DS3231_A1_Second gibi) doğru ayarlayın

EEPROM ile İlgili Sorunlar

AT24C32 EEPROM entegresiyle ilgili yaygın sorunlar ve çözümleri:

• Veri Yazma/Okuma Hataları:
  • Sorun: EEPROM'a yazılan veriler doğru şekilde okunamıyor
  • Çözüm: I2C adresini kontrol edin (genellikle 0x57'dir)
  • Çözüm: Adres hesaplamalarında hata olabilir, üst ve alt byte'ların doğru olduğunu kontrol edin
  • Çözüm: Yazma işlemi sonrası 5-10ms bekleme süresi ekleyin (yazma işlemi tamamlanması için)
  • Çözüm: EEPROM sayfa sınırlarının aşılmadığından emin olun (her sayfa 32 byte)
• Kısmi Veri Yazma:
  • Sorun: Büyük veri blokları yazılırken sadece bir kısmı kaydediliyor
  • Çözüm: Wire kütüphanesinin buffer sınırına dikkat edin (Arduino için genellikle 32 byte)
  • Çözüm: Büyük verileri sayfa boyutu (32 byte) veya daha küçük parçalara bölerek yazın
  • Çözüm: Her sayfa yazma işlemi arasında 5-10ms bekleyin
  • Çözüm: Sayfaları birbirine bitişik olmayan adreslere yazın (sayfa sınırlarına dikkat edin)
• EEPROM Ömrü ile İlgili Sorunlar:
  • Sorun: Sık yazılan bölümlerde veri bozulması
  • Çözüm: Veri yazma işlemlerini minimize edin, sadece değişiklik olduğunda yazın
  • Çözüm: Wear leveling (aşınma dengeleme) algoritmaları kullanın, yazma işlemlerini farklı adreslere dağıtın
  • Çözüm: Aynı veriyi sürekli yazmaktan kaçının, önce okuyup değişiklik olduğunda yazın
  • Çözüm: Kritik veriler için veri doğrulama ve hata kontrolü mekanizmaları ekleyin

Donanım Sorunları ve Çözümleri

DS3231 modülünün fiziksel donanımıyla ilgili yaygın sorunlar:

• Güç Sorunları:
  • Sorun: Modülün düzensiz çalışması veya iletişim hataları
  • Çözüm: Besleme voltajının stabil ve 3.3V-5V aralığında olduğunu kontrol edin
  • Çözüm: Yetersiz güç kaynağı durumunda bypass kapasitörleri (100nF) ekleyin
  • Çözüm: Uzun kablo bağlantılarında voltaj düşüşlerini kontrol edin
  • Çözüm: Dijital gürültüye karşı güç hattını ve sinyal hatlarını filtrelemek için kapasitörler kullanın
• Bağlantı Sorunları:
  • Sorun: Gevşek veya kötü bağlantılar nedeniyle kesintili çalışma
  • Çözüm: Tüm pin bağlantılarını kontrol edin, gerekirse pin başlıklarını tekrar lehimleyin
  • Çözüm: Breadboard kullanıyorsanız, kötü temasları önlemek için jumper kabloların kalitesini kontrol edin
  • Çözüm: Uzun jumper kablolardan ve breadboard kullanımından kaçının, PCB tasarımı veya lehimli bağlantılar tercih edin
  • Çözüm: Titreşimli ortamlarda konektörlerin sabitlendiğinden emin olun
• Çevresel Faktörler:
  • Sorun: Yüksek sıcaklık, nem veya elektromanyetik girişim nedeniyle performans sorunları
  • Çözüm: Modülü aşırı sıcaklıklardan (>85°C) ve nemden koruyun
  • Çözüm: Güçlü elektromanyetik girişim kaynaklarından (motorlar, röleler, güç kaynakları) uzak tutun
  • Çözüm: Gerekirse metal muhafaza veya elektromanyetik koruma kullanın
  • Çözüm: Uzun I2C hatları için düşük geçirgenli ferrit halkalar kullanın

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x Arduino DS3231 Hassas RTC ve 24C32 Hafıza Modülü
• CR2032 pil (modül üzerinde takılı olabilir veya ayrı paketlenmiş olabilir)

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
