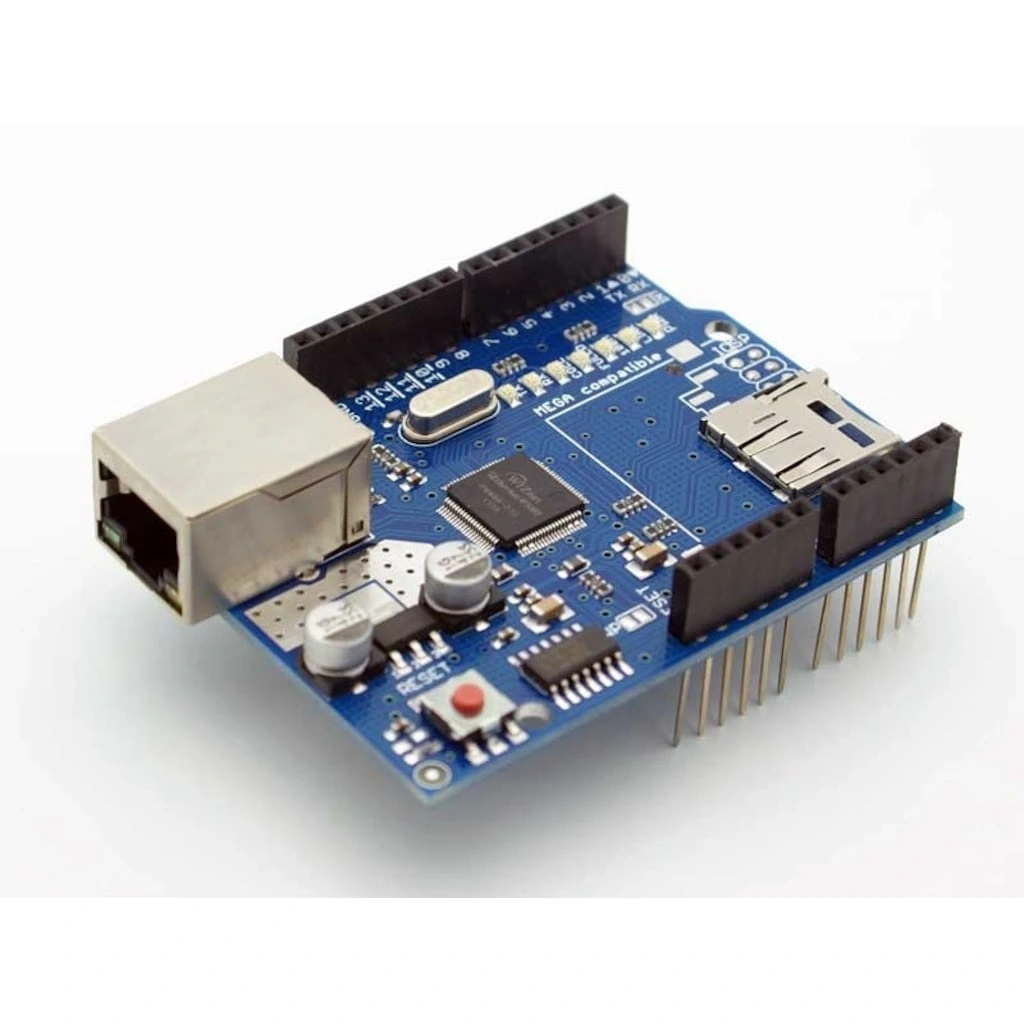

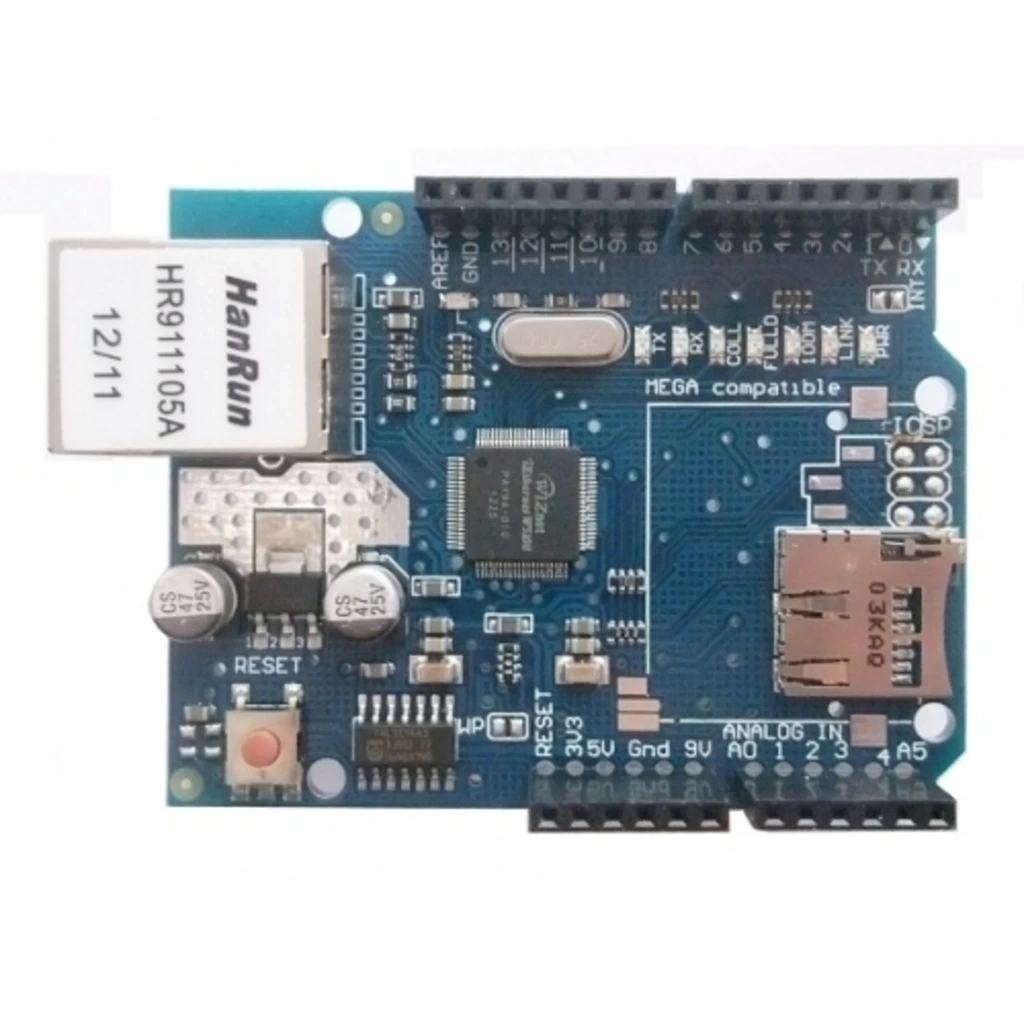

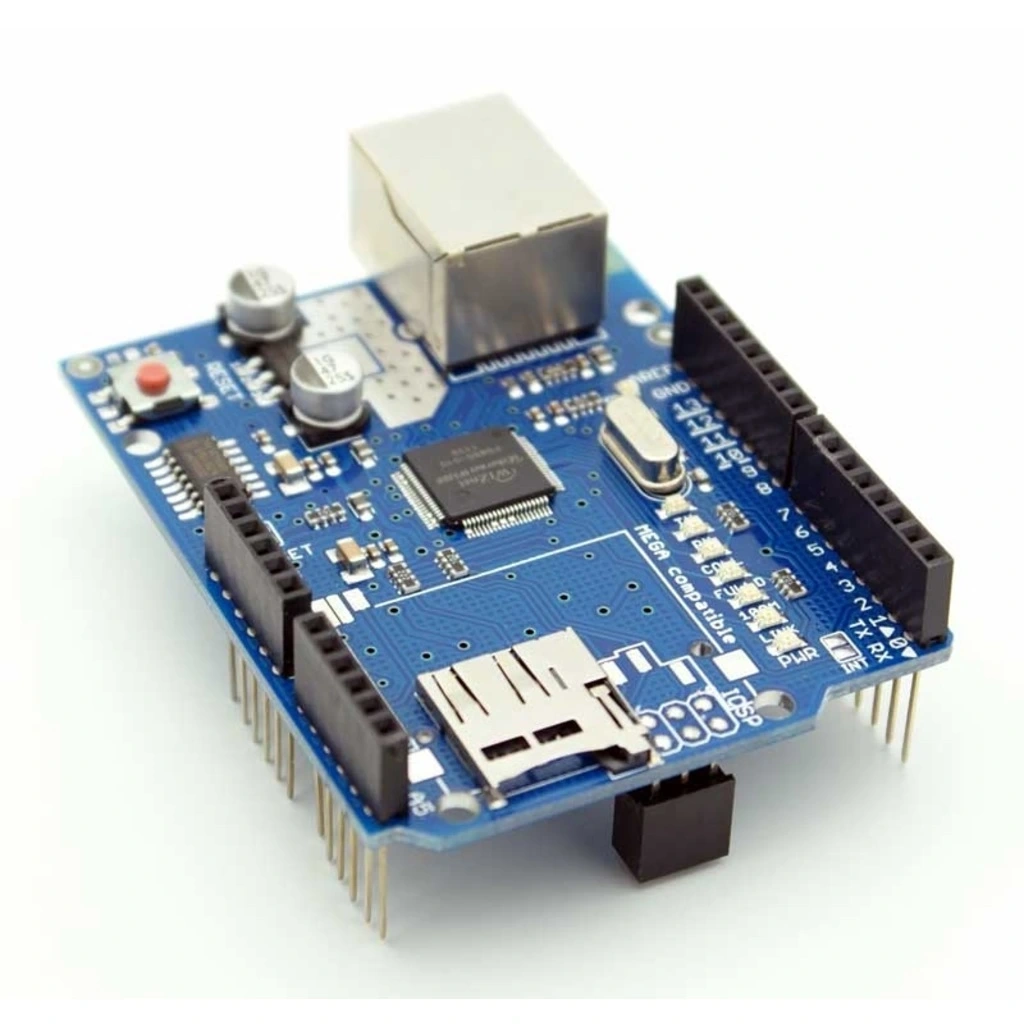

Arduino W5100 Ethernet Shield SD Kart Okuyuculu

Arduino W5100 Ethernet Shield SD Kart Okuyuculu

Arduino W5100 Ethernet Shield, Arduino kartlarına internet bağlantısı ve ağ iletişimi sağlayan, aynı zamanda SD kart arayüzü ile veri depolama imkanı sunan çok yönlü bir genişletme modülüdür. Wiznet W5100 entegre devresini kullanan bu shield, TCP ve UDP protokollerini destekleyerek Arduino projelerinizi internete bağlamanın en güvenilir yollarından birini sunar.

Standart Ethernet RJ45 portu üzerinden 10/100Mb bağlantı sağlayan ve Arduino'nun dijital pinlerine tam uyumlu tasarlanmış olan bu modül, üzerindeki mikro SD kart yuvası sayesinde web sunucusu oluşturma, veri kaydetme ve dosya paylaşımı gibi çeşitli uygulamalara olanak tanır. Ayrıca Ethernet kütüphanesi ile kolayca programlanabilme özelliği sayesinde, IoT (Nesnelerin İnterneti) projelerinin temel yapı taşı haline gelmiştir.

Ev otomasyonu, uzaktan izleme sistemleri, web tabanlı kontrol panelleri ve veri kaydediciler gibi birçok projeye uygun olan Arduino Ethernet Shield, internet bağlantısı gerektiren Arduino projelerinizi hızlı ve güvenilir şekilde hayata geçirmenizi sağlar.

Teknik Özellikler

Bu bölümde Arduino W5100 Ethernet Shield'in detaylı teknik özellikleri listelenmektedir.

• Ethernet Kontrolcü: Wiznet W5100 entegre devresi
• Ağ Hızı: 10/100 Mb (otomatik algılama)
• Bağlantı Tipi: Standart RJ45 Ethernet portu
• Desteklenen Protokoller: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
• Soket Sayısı: Aynı anda 4 sokete kadar bağlantı desteği
• SD Kart: MicroSD kart yuvası (FAT16, FAT32 desteği)
• SPI İletişimi: W5100 ve SD kart için SPI arabirimi (Arduino ICSP header)
• Çalışma Voltajı: 5V (Arduino üzerinden beslenir)
• I/O Pin Kullanımı: 10, 11, 12, 13 (SPI) ve 4 (SD Kart SS) pinleri
• Arayüz Pinleri: Tüm Arduino pinleriyle uyumlu üst başlık bağlantısı
• Reset Butonu: Ethernet kontrolcüsünü sıfırlamak içinayrı reset düğmesi
• LED Göstergeler: PWR (Güç), LINK (Bağlantı), FULLD (Tam Çift Yönlü), 100M (Hız), RX (Alma), TX (Gönderme), COLL (Çakışma)
• Dahili PHY: Fiziksel katman entegrasyonu
• MAC Adresi: Sticker üzerinde belirtilen veya firmware ile programlanabilir
• Boyutlar: Arduino Uno/Leonardo/Mega ile tam uyumlu
• İstifleme Özelliği: Diğer shield'ler ile üst üste kullanılabilme imkanı
• Kütüphane Uyumluluğu: Arduino Ethernet ve SD kütüphaneleri ile tam uyumlu

W5100 Ethernet Kontrolcüsü

W5100 çipinin teknik özellikleri ve Arduino projelerinde sağladığı avantajlar.

Wiznet W5100, Arduino Ethernet Shield'in kalbini oluşturan güçlü bir Ethernet kontrolcüsüdür. Bu entegre devre, ağ bağlantısı için gereken karmaşık işlemleri kendi içinde gerçekleştirerek, Arduino'nun işlem yükünü önemli ölçüde azaltır.

W5100 Teknik Mimarisi:

Kontrolcünün temel özellikleri ve yapısı:

• Hardcoded TCP/IP Protokol Yığını: TCP, UDP, IPv4, ARP, ICMP gibi internet protokollerini donanım seviyesinde işleme yeteneği
• Dahili Tampon: 16KB büyüklüğünde gönderme ve alma tampon belleği
• 10/100 Base-TX Ethernet: Otomatik hız algılama ve tam/yarı dubleks çalışma modu
• SPI Arabirimi: 4 hat SPI ile Arduino'ya bağlantı (MOSI, MISO, SCK, SS)
• Dahili MAC ve PHY: Donanım seviyesinde MAC (Medya Erişim Kontrolü) ve PHY (Fiziksel Katman) entegrasyonu
• Auto-MDIX: Otomatik çapraz kablo algılama ve ayarlama

Bu özellikleri sayesinde W5100, ağ işlemlerini Arduino'nun ana işlemcisinden bağımsız olarak yönetebilir.

W5100 Avantajları:

Diğer Ethernet çözümlerine kıyasla sağladığı faydalar:

• İşlemci Yükü Azaltma: Donanım TCP/IP yığını sayesinde Arduino CPU'sunun daha az yüklenmesi
• Çoklu Bağlantı: Aynı anda 4 farklı soket ile bağlantı kurabilme yeteneği
• Düşük Bellek Kullanımı: Arduino'nun kısıtlı belleğini koruyarak internet işlemlerini gerçekleştirebilme
• Kolay Programlama: Arduino IDE içindeki Ethernet kütüphanesi ile basit ve hızlı geliştirme
• Güvenilirlik: Uzun süreli, kararlı ağ bağlantısı performansı
• Düşük Güç Tüketimi: Enerji verimli tasarım sayesinde mobil projelerde kullanılabilirlik

Bu avantajlar, W5100 tabanlı Ethernet Shield'i IoT projeleri için ideal bir seçim haline getirir.

Protokol Desteği ve Ağ Özellikleri:

W5100'ün desteklediği ağ protokolleri ve özellikleri:

• TCP (Transmission Control Protocol): Güvenilir, bağlantı odaklı iletişim için
• UDP (User Datagram Protocol): Hızlı, bağlantısız veri iletimi için
• ICMP (Internet Control Message Protocol): Ping ve ağ durumu kontrolü için
• IPv4: Internet Protokolü versiyon 4 desteği
• ARP (Address Resolution Protocol): IP-MAC adresi çözümleme
• IGMP (Internet Group Management Protocol): Multicast grup yönetimi
• Filtreleme Özellikleri: MAC adresi filtreleme yeteneği

Bu geniş protokol desteği, çeşitli internet uygulamalarını ve servisleri kullanabilmenizi sağlar.

Performans Optimizasyonu:

W5100'den maksimum performans almak için ipuçları:

• SPI Hız Ayarı: SPI kütüphanesinin hız parametrelerini optimize ederek veri aktarım hızını artırma
• Tampon Yönetimi: Veri paketlerinin boyutunu ve gönderim sıklığını optimize etme
• Boş Soket Kontrolü: Bağlantı kurmadan önce boş soket kontrolü yaparak çakışmaları önleme
• Bağlantı Durumu İzleme: Düzenli kontroller ile bağlantı durumunu izleme ve gerektiğinde yeniden bağlanma
• Zaman Aşımı Ayarları: Ağ koşullarına göre zaman aşımı değerlerini optimize etme

Bu optimizasyon teknikleri, W5100 tabanlı uygulamalarınızın hızını ve güvenilirliğini artırabilir.

SD Kart Okuyucu Özellikleri

Ethernet Shield üzerindeki SD kart okuyucunun özellikleri ve kullanım alanları.

Arduino Ethernet Shield üzerindeki SD kart okuyucu, Ethernet özelliklerine ek olarak, projelere veri depolama ve dosya yönetim yetenekleri kazandıran önemli bir bileşendir. Bu entegre çözüm, ağ üzerinden veri toplama ve paylaşma gibi karmaşık uygulamaları mümkün kılar.

SD Okuyucu Teknik Özellikleri:

Shield üzerindeki SD kart yuvasının teknik detayları:

• Kart Tipi: MicroSD kart desteği (FAT16 ve FAT32 formatlı)
• Arabirim: SPI iletişim protokolü kullanarak Arduino ile bağlantı
• SS (Chip Select) Pini: Varsayılan olarak Arduino'nun 4 numaralı dijital pini
• Maksimum Depolama Kapasitesi: 32GB'a kadar olan microSD kartları destekler
• Voltaj Seviyesi: 3.3V mantık seviyesinde çalışır (seviye dönüştürücü ile 5V Arduino'ya bağlanır)
• Arduino Pin Kullanımı: SPI pinleri (10-13) + SD kart SS pini (4) kullanır

Dikkat edilmesi gereken önemli bir nokta, hem W5100 çipi hem de SD kart okuyucunun aynı SPI veri yolunu kullandığıdır, ancak farklı SS (Slave Select) pinleri sayesinde çalışma sırasında çakışma olmaz.

Uygulama Alanları:

SD kart okuyucunun Ethernet Shield ile birlikte sunduğu imkanlar:

• Veri Kaydetme ve Günlükleme: Sensör verilerini düzenli olarak SD karta kaydedebilme
• Web Sunucusu Dosya Depolama: Web sayfalarını, görselleri ve konfigürasyon dosyalarını depolama
• Zamanla Veri Toplama: İnternet bağlantısı olmadığında verileri SD kartta saklama, bağlantı kurulduğunda yükleme
• Firmware Güncelleme: SD kart üzerinden firmware veya konfigürasyon dosyalarını güncelleme
• Veri Transferi: Büyük veri setlerini kolay bir şekilde bilgisayar ve Arduino arasında transfer etme

Bu özellikler, özellikle uzak lokasyonlardaki cihazlar veya bağlantı kesintisi yaşanabilecek uygulamalar için kritik önem taşır.

SD Kart Kütüphanesi ve Programlama:

Arduino IDE içerisinde SD kart kullanımı için temel bilgiler:

• SD Kütüphanesi: Arduino IDE içinde yerleşik olarak gelen standart kütüphane
• SdFat Kütüphanesi: Daha gelişmiş özellikler sunan alternatif kütüphane
• Temel Fonksiyonlar: begin(), exists(), mkdir(), remove(), open(), close() gibi dosya yönetim fonksiyonları
• Dosya Okuma/Yazma: print(), println(), write(), read(), available() gibi veri işleme fonksiyonları
• Dizin İşlemleri: Dosya listeleme, klasör oluşturma ve geçiş yapma yetenekleri

Arduino SD kütüphanesi, flash bellekle sınırlı Arduino projelerinde geniş veri depolama imkanı sunar.

Performans ve Uyumluluk İpuçları:

SD kart kullanımında dikkat edilmesi gereken hususlar:

• SD Kart Formatı: FAT16 veya FAT32 formatında formatlanmış kartlar kullanın
• Dosya İsimlendirme: 8.3 formatına uygun kısa dosya adları kullanın (örn. "DATA.TXT")
• Kart Hızı: Class 4 veya Class 10 kartlar genellikle en iyi performansı sunar
• İşlem Sıklığı: Sürekli yazma/okuma işlemleri yerine arabellek kullanarak toplu işlem yapın
• Güvenli Kaldırma: Yazma işlemi bittiğinde dosyaları kapatmayı unutmayın

Bu ipuçları, SD kart ile ilgili potansiyel sorunları önlemeye ve veri bütünlüğünü korumaya yardımcı olur.

Arduino ile Programlama ve Kullanım

Ethernet Shield'in Arduino IDE üzerinden programlanması ve temel kullanım bilgileri.

Arduino W5100 Ethernet Shield, Arduino IDE üzerinden kolayca programlanabilir ve çeşitli ağ uygulamaları için kullanılabilir. Bu bölümde, shield'i çalıştırmak için gerekli temel programlama adımları ve yaygın kullanım örnekleri anlatılmaktadır.

Kurulum ve Kütüphaneler:

Başlamadan önce gereken temel adımlar:

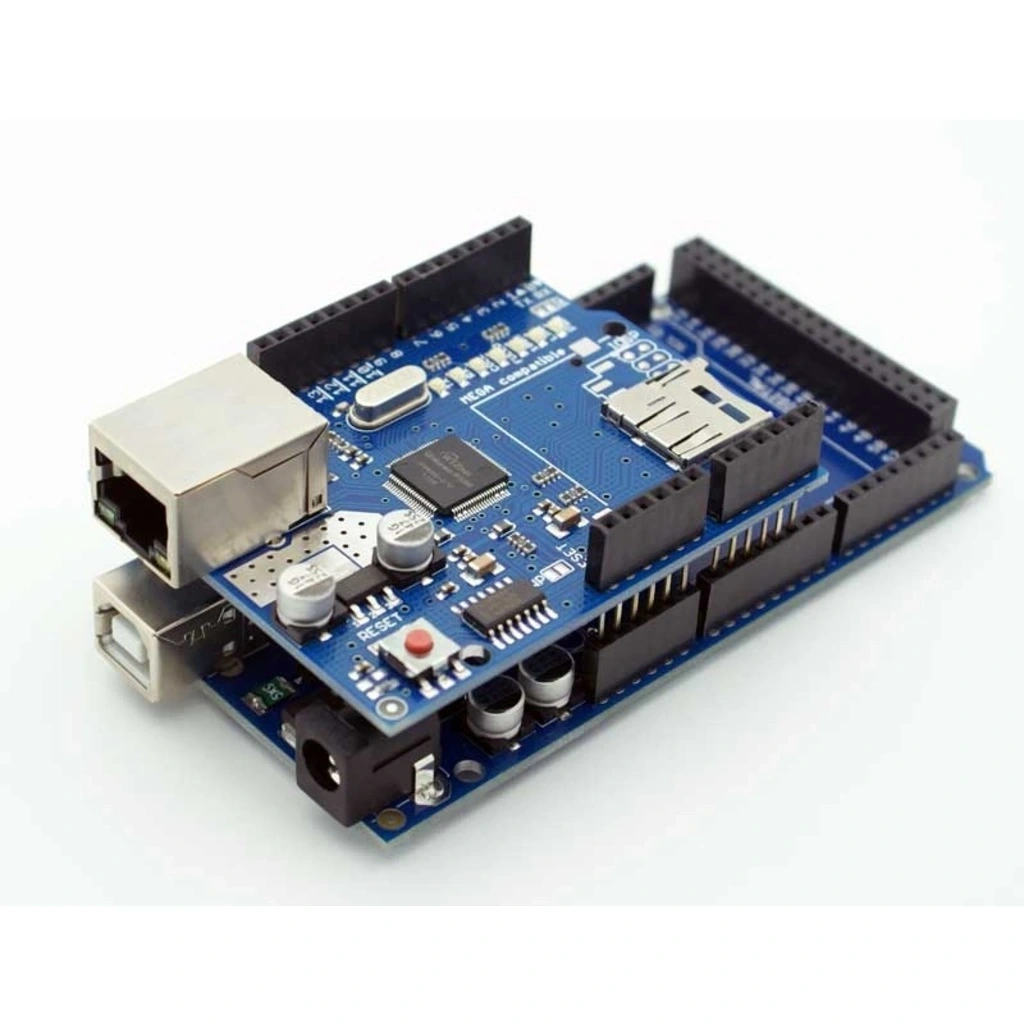

• Fiziksel Kurulum: Ethernet Shield'i Arduino kartınızın üzerine düzgünce yerleştirin
• Ethernet Kablosu: RJ45 portuna Ethernet kablosunu bağlayın
• Gerekli Kütüphaneler: Arduino IDE içinde bulunan aşağıdaki kütüphaneleri projelerinize ekleyin:
  • #include - SPI iletişim protokolü için
  • #include - W5100 Ethernet kontrolcüsü için
  • #include - SD kart işlemleri için (gerekirse)
• MAC Adresi Tanımlama: Cihazınız için benzersiz bir MAC adresi belirleyin
• IP Konfigürasyonu: Statik IP veya DHCP ile otomatik IP yapılandırması seçin

Bu temel adımlar, Ethernet Shield ile projeler geliştirmenin başlangıç noktasıdır.
