Arduino 3 Renkli RGB Led Modülü 5mm

Arduino 3 Renkli RGB LED Modülü 5mm

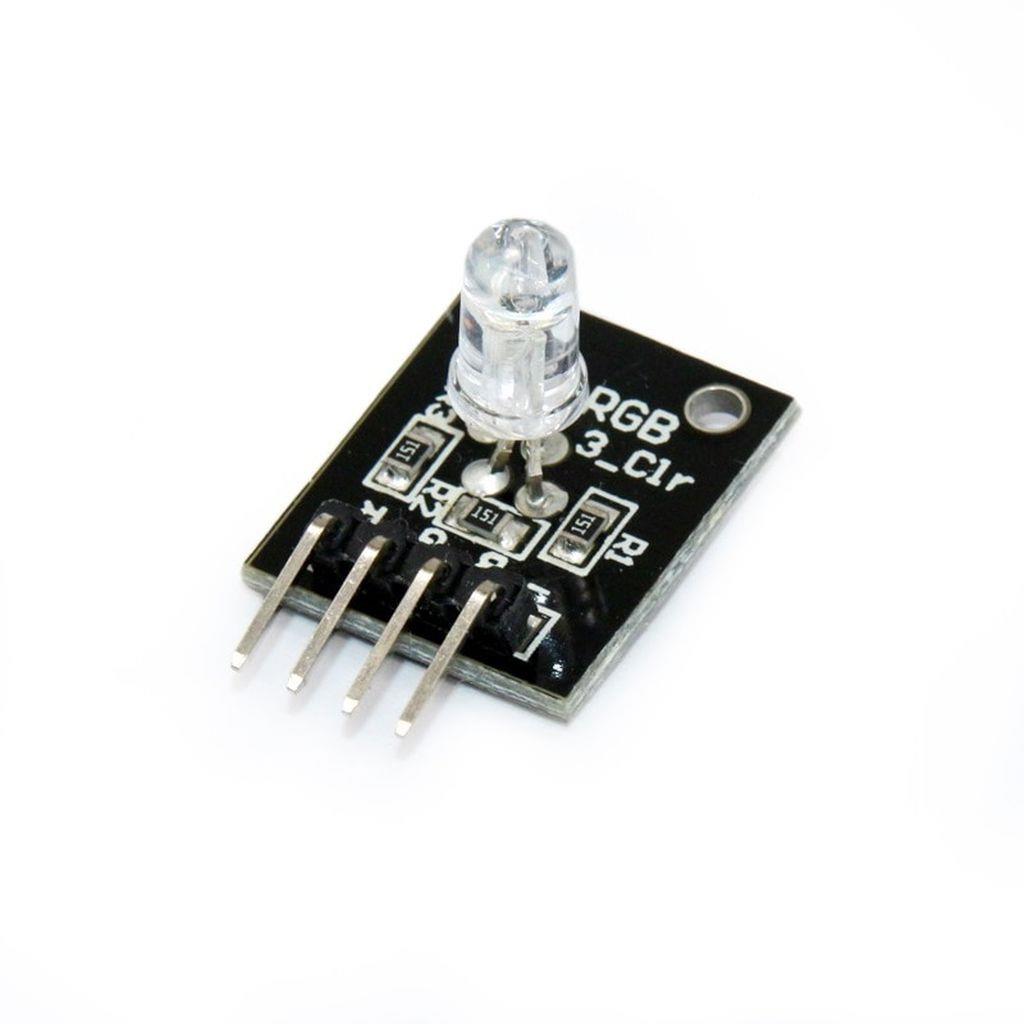

Arduino 3 Renkli RGB LED Modülü, 5mm RGB LED ve dirençleri tek bir kartta birleştiren kompakt bir modüldür. Kırmızı, yeşil ve mavi renkleri karıştırarak sonsuz renk kombinasyonu elde etmenizi sağlar.

Modül üzerindeki dahili dirençler sayesinde LED'i doğrudan mikrodenetleyicilere bağlayabilirsiniz. Bu şekilde ayrı direnç kullanma ihtiyacı ortadan kalkar ve devre kurulumu kolaylaşır.

Arduino ve diğer mikrodenetleyicilerle uyumlu çalışan bu modül, PWM çıkışları sayesinde renk geçişleri, animasyonlar ve özel aydınlatma efektleri oluşturmak için idealdir.

Teknik Özellikler

Arduino 3 Renkli RGB LED Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• LED Tipi: 5mm Ortak Katot RGB LED
• Renk Kanalları: 3 (Kırmızı, Yeşil, Mavi)
• Çalışma Voltajı: 3.3V - 5V DC
• Bağlantı Pinleri: 4-Pin (R, G, B, GND)
• Dahili Direnç: 3 adet (Kırmızı: 150Ω, Yeşil: 100Ω, Mavi: 100Ω)
• Maksimum Akım: ~20mA (kanal başına)
• PCB Boyutları: 22mm x 12mm x 1.6mm
• Kontrol Tipi: PWM (Analog veya Dijital)
• Görüş Açısı: ~120°
• LED Parlaklığı: ~3000-6000 mcd (toplam)
• Ortak Pin Tipi: Katot (GND)
• Montaj Delikleri: 2 adet, 2mm çapında
• Çalışma Sıcaklığı: -20°C ~ +80°C
• Kullanım Ömrü: >50.000 saat

Bağlantı ve Kullanım

Arduino 3 Renkli RGB LED Modülünün mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

RGB LED Modülünü Arduino'ya bağlamak için aşağıdaki adımları izleyin:

• R (Kırmızı): Arduino'nun PWM destekli bir pinine (örn. D9)
• G (Yeşil): Arduino'nun PWM destekli bir pinine (örn. D10)
• B (Mavi): Arduino'nun PWM destekli bir pinine (örn. D11)
• GND (Katot): Arduino'nun GND pinine

RGB LED modülü ortak katot yapısındadır. Bu, her renk kanalının pozitif ve ortak GND pinine sahip olduğu anlamına gelir. Renk kontrolü için, Arduino'nun PWM pinlerini kullanarak her renk kanalına farklı voltaj seviyesi uygulayabilirsiniz.

Bir rengi tamamen açmak için ilgili pin LOW (0), kapatmak için HIGH (255) yapılır. Ara değerler kullanarak parlaklık ayarlayabilirsiniz. Örneğin, turuncu renk elde etmek için kırmızıyı tam açıp, yeşili kısmen açabilirsiniz.

Modüller kategorisindeki RGB LED, daha karmaşık projelerde potansiyometre, buton veya çeşitli sensörlerle birlikte kullanılarak interaktif ışık efektleri elde edilebilir.

Uygulama Alanları

Arduino 3 Renkli RGB LED Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Aydınlatma ve Görsel Efektler

• Durum göstergeleri
• Ambiyans aydınlatması
• Renkli alarm sistemleri
• Müzikle senkronize ışık şovları

Elektronik Projeler

• Hava durumu indikatörleri
• Seviye göstergeleri
• Sıcaklık renk kodlaması
• Bildirim sistemleri

Eğitim ve Eğlence

• Renk teorisi öğretimi
• Oyun kontrolörleri
• Interaktif sanat projeleri
• Duyusal geri bildirim cihazları

Proje Örnekleri

Arduino 3 Renkli RGB LED Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Ortam Sıcaklığı Göstergesi

Arduino Nano, DHT11 sıcaklık sensörü ve RGB LED modülü kullanarak sıcaklığa bağlı renk değiştiren bir gösterge yapabilirsiniz. Kod, sıcaklık değerine göre LED rengini ayarlar: düşük sıcaklıkta mavi, orta sıcaklıkta yeşil, yüksek sıcaklıkta kırmızı. Ara sıcaklık değerlerinde geçiş renkleri (turkuaz, sarı, turuncu) kullanılabilir. DHT11 sensörü oda sıcaklığını her 2 saniyede bir ölçer ve sıcaklık değerini map() fonksiyonu ile renk değerlerine dönüştürür.

15°C altında tam mavi, 30°C üstünde tam kırmızı, bu aralıkta kademeli geçiş görülür. Sistem, ısıtma ve soğutma sistemlerinin çalışma durumunu anlamak için veri merkezleri, sera sistemleri veya akıllı ev uygulamalarında kullanılabilir. Ekstra olarak, ölçümleri kaydetmek için SD kart modülü eklenebilir veya WiFi modülü ile sıcaklık verileri buluta yüklenebilir.

Müzikle Senkronize Işık Sistemi

Arduino Uno, KY-038 ses sensörü ve RGB LED modülü kullanarak müzik ritmine göre renk değiştiren bir ışık sistemi yapabilirsiniz. Ses sensörü müziğin yüksekliğini ve ritmini algılar, Arduino bu verileri işleyerek LED'in renk ve parlaklığını dinamik olarak ayarlar. Düşük sesler için mavi tonda, orta sesler için yeşil tonda, yüksek sesler için kırmızı tonda ayarlanabilir. Bas vuruşlar algılandığında parlak beyaz yanıp sönmeler eklenebilir.

Arduino kodunuzda, son birkaç ölçümün ortalamasını alarak daha yumuşak geçişler sağlayabilirsiniz. Ayrıca, hızlı Fourier dönüşümü (FFT) kütüphanesi kullanarak farklı frekans bantlarını ayırt edebilir ve bunlara farklı renkler atayabilirsiniz. Birden fazla RGB LED modülü ekleyerek daha etkileyici gösteriler oluşturabilirsiniz. Sistem, parti aydınlatması, müzik stüdyoları veya eğlence mekanları için ideal bir DIY ambiyans aydınlatması olarak kullanılabilir.

Hava Durumu Simgesi

Arduino Wemos D1 Mini, ESP8266 WiFi modülü, RGB LED modülü ve küçük bir OLED ekran kullanarak internet tabanlı hava durumu göstergesi yapabilirsiniz. ESP8266, WiFi üzerinden hava durumu API'sine bağlanır ve hava durumu verilerini çeker. Hava durumuna göre RGB LED farklı renklere girer: güneşli (sarı), bulutlu (mavi-beyaz), yağmurlu (mavi), karlı (beyaz), fırtınalı (mor-kırmızı) gibi. OLED ekranda sıcaklık, nem ve basınç değerleri görüntülenir.

Kod, API'den gelen JSON verisini parse eder ve hava durumu kodunu renk kombinasyonlarına eşleştirir. ESP8266, düşük güç tüketimi için belirli aralıklarla veri çeker ve uyku moduna geçer. Yerel hava durumu merkezleri için görsel bildirim sistemi olarak kullanılabilir. API kısıtlamaları sebebiyle, OpenWeatherMap gibi ücretsiz seçenekler kullanılabilir ve belirli aralıkta istek sayısı sınırlaması akılda tutulmalıdır. Sistem, ev veya ofis ortamlarında saat başı otomatik güncellemeyle çalışarak güncel hava durumu bilgilerini renklerle temsil edebilir.

Sorun Giderme ve İpuçları

Arduino 3 Renkli RGB LED Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• LED Yanmıyor: Bağlantıları kontrol edin, polariteyi doğrulayın.
• Renkler Doğru Görünmüyor: RGB pinlerinin doğru bağlandığını kontrol edin.
• Düşük Parlaklık: Besleme voltajını kontrol edin, dirençleri uygun değerle değiştirmeyi düşünün.
• Renk Dengesizliği: Farklı renk kanalları için kodda kalibrasyonu ayarlayın.
• LED Titremesi: PWM frekansını yükseltin veya güç kaynağı gürültüsünü azaltın.

Performans İpuçları

• Yumuşak renk geçişleri için for döngüsü ile değerleri kademeli değiştirin.
• Renk oluşturmak için HSV (HSL) renk uzayı kullanmak, RGB'den daha sezgiseldir.
• Yüksek hızlı PWM için, standart analogWrite() yerine doğrudan register manipülasyonu kullanılabilir.
• Farklı renk yoğunluklarını dengelemek için kırmızı, yeşil ve mavi değerlerini kalibre edin.
• Birden fazla LED kontrol ederken, güç tüketimini akılda tutun ve gerekirse harici güç kaynağı kullanın.

Paket İçeriği

• 1 x Arduino 3 Renkli RGB LED Modülü 5mm
