DHT22 Arduino Dijital Sıcaklık ve Nem Sensörü Modülü AM2302

DHT22 Arduino Dijital Sıcaklık ve Nem Sensörü Modülü AM2302

DHT22 Arduino Dijital Sıcaklık ve Nem Sensörü Modülü (AM2302), yüksek hassasiyetli, güvenilir ve uygun maliyetli bir sıcaklık ve nem ölçüm çözümüdür. Kompakt tasarımı, geniş ölçüm aralığı ve dijital çıkış özelliği ile elektronik projeleriniz için ideal bir sensör modülüdür. Meteoroloji istasyonları, ev otomasyon sistemleri, iklim kontrol üniteleri ve çeşitli endüstriyel uygulamalar için mükemmel uyumluluk sunar.

Bu modül, kapasitif nem sensörü ve termistör sıcaklık ölçümü teknolojisini birleştirerek, -40°C ile 80°C arasındaki sıcaklıkları ve %0 ile %100 arasındaki bağıl nem değerlerini yüksek doğrulukla ölçebilir. Hızlı tepki süresi, düşük güç tüketimi ve uzun dönem kararlılık özelliği ile uzun süreli ölçüm gerektiren projeleriniz için güvenilir veri sağlar.

DHT22 Arduino Dijital Sıcaklık ve Nem Sensörü Modülü, özel bir çip kullanarak dijital sinyal çıkışı sağlar, böylece Arduino ve diğer mikrodenetleyiciler ile doğrudan iletişim kurabilir. PCB üzerindeki pull-up direnci ve filtre kapasitörü sayesinde ek bileşen gerektirmeden kolayca bağlanabilir ve diğer modüller ile entegre edilebilir.

---

Teknik Özellikler

DHT22 sensör modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: DHT22 / AM2302
• Çalışma Gerilimi: 3.3V - 5.5V DC
• Güç Tüketimi: Ölçüm sırasında 2.5mA, bekleme durumunda 100-150µA
• Çıkış Sinyali: Dijital tek tel arayüzü (1-wire)
• Nem Ölçüm Aralığı: %0 - %100 RH (Relatif Nem)
• Nem Ölçüm Hassasiyeti: ±2% RH (%25°C'de, %20-%80 RH aralığında)
• Nem Ölçüm Çözünürlüğü: %0.1 RH
• Sıcaklık Ölçüm Aralığı: -40°C - 80°C
• Sıcaklık Ölçüm Hassasiyeti: ±0.5°C (-40°C - 80°C aralığında)
• Sıcaklık Ölçüm Çözünürlüğü: 0.1°C
• Örnekleme Hızı: Minimum 2 saniye (iki okuma arasındaki önerilen süre)
• Uzun Süreli Kararlılık: Yıllık <%0.5 RH
• Boyutlar: 15.1 × 25 × 7.7 mm (PCB dahil)

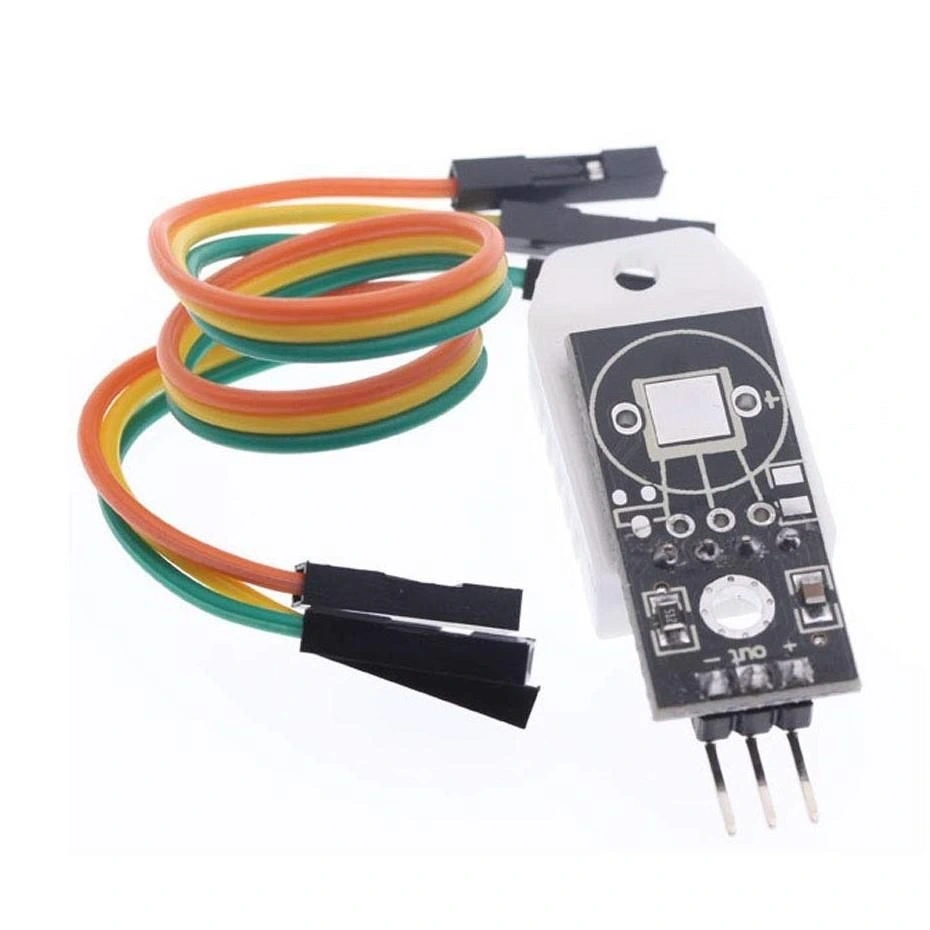

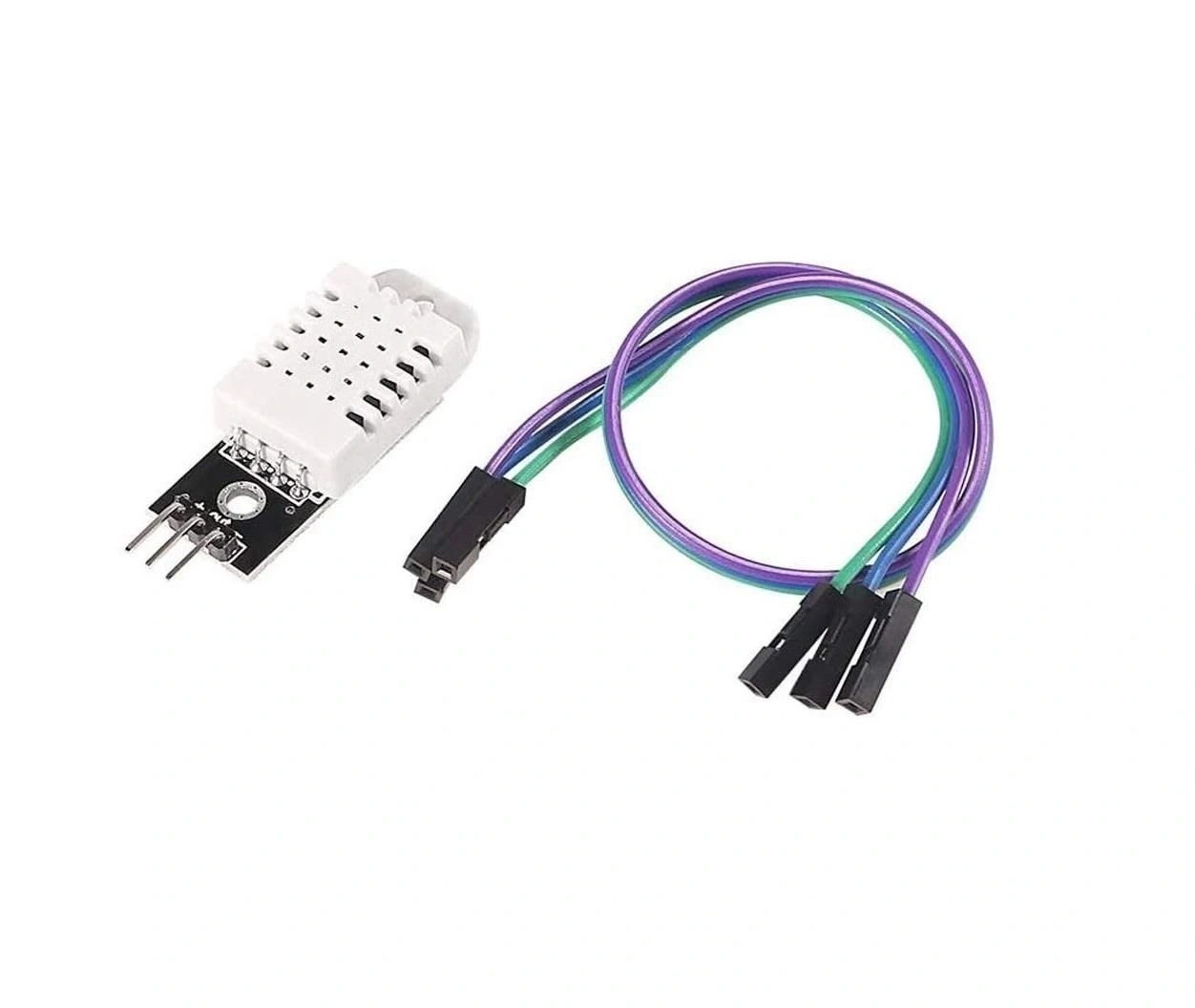

• Kablo Uzunluğu: Yaklaşık 20cm
• Pin Aralığı: 2.54mm standart

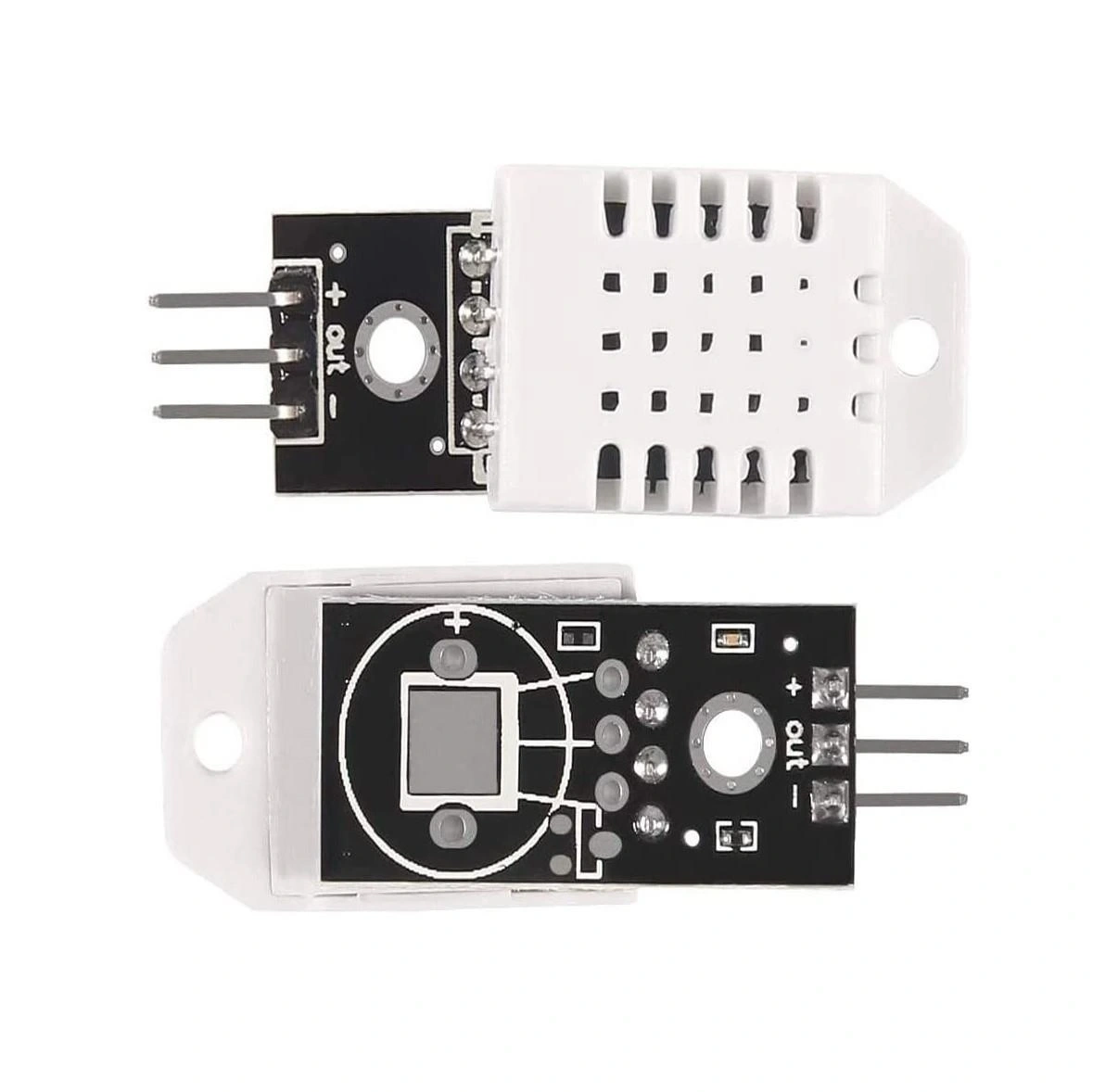

• PCB Üzerindeki Bileşenler: Pull-up direnci (4.7k-10k) ve filtre kapasitörü
• İletişim Protokolü: Özel tek tel dijital sinyal
• Tepki Süresi: %63 değişim için < 5 saniye
• Sensör Tipi: Kapasitif nem sensörü, NTC termistör sıcaklık sensörü
• Histerezis: %±0.3 RH
• Tekrarlanabilirlik: %±1 RH
• Çalışma Ortamı: %0 - %100 RH yoğuşmasız, -40°C - 80°C

---

Bağlantı ve Kurulum

DHT22 sensör modülünün çeşitli mikrodenetleyicilere bağlantı şemaları ve kurulum adımları.

Arduino Bağlantısı

DHT22 sensörünün Arduino kartlarına bağlantı detayları:

• Temel Bağlantı Şeması
  • VCC (Kırmızı): Arduino 5V veya 3.3V
  • GND (Siyah): Arduino GND
  • DATA (Sarı/Mavi): Arduino Dijital Pin (örn. D2)
• Arduino Uno/Nano/Mega Bağlantısı
  • Sensör VCC → Arduino 5V
  • Sensör GND → Arduino GND
  • Sensör DATA → Arduino D2 (veya diğer dijital pinler)
  • Modülde dahili pull-up direnci varsa ek direnç gerekli değildir
• Arduino Pro Mini Bağlantısı
  • Sensör VCC → Arduino RAW (5V versiyon için) veya VCC (3.3V versiyon için)
  • Sensör GND → Arduino GND
  • Sensör DATA → Arduino D2
  • 3.3V versiyonda sorunsuz çalışır, aynı kararlılık korunur

ESP8266/ESP32 Bağlantısı

WiFi destekli modüllere DHT22 sensörünün bağlantısı:

• NodeMCU (ESP8266) Bağlantısı
  • Sensör VCC → NodeMCU 3.3V
  • Sensör GND → NodeMCU GND
  • Sensör DATA → NodeMCU D2 (GPIO4)
  • ESP8266, 3.3V mantık seviyesi kullanır, sensör bu seviyede sorunsuz çalışır
• ESP32 Bağlantısı
  • Sensör VCC → ESP32 3.3V
  • Sensör GND → ESP32 GND
  • Sensör DATA → ESP32 GPIO21 (veya diğer uygun pinler)
  • ESP32 ile DHT22 arasındaki zaman hassasiyeti için çekirdek atama önemlidir
• WiFi Modülleriyle Kullanımda Dikkat Edilecekler
  • WiFi bağlantısı sırasında okuma hatalarını önlemek için zamanlamaya dikkat edin
  • WiFi yayını ile DHT22 okumaları arasında en az 50ms bekleyin
  • Gürültü filtreleme için sinyal hattına 100nF kapasitör ekleyin

Raspberry Pi Bağlantısı

DHT22 sensörünün Raspberry Pi SBC ile kullanımı:

• Raspberry Pi GPIO Bağlantısı
  • Sensör VCC → Raspberry Pi 3.3V (Pin 1 veya 17)
  • Sensör GND → Raspberry Pi GND (Pin 6, 9, 14, 20, 25, 30, 34 veya 39)
  • Sensör DATA → Raspberry Pi GPIO4 (Pin 7) veya diğer GPIO pinleri
• Raspberry Pi ile Kullanım Notları
  • Pull-up direnci (4.7kΩ) veri pini ve 3.3V arasına bağlanmalıdır
  • Adafruit_DHT veya Adafruit_CircuitPython_DHT kütüphanesi kullanılabilir
  • GPIO pinlerinin 3.3V mantık seviyesinde çalıştığını unutmayın

Pin Açıklamaları ve Veri Protokolü

DHT22 sensörünün pin yapısı ve iletişim protokolü detayları:

• Sensör Pinleri
  • Pin 1: VCC (3.3V-5.5V)
  • Pin 2: DATA (Dijital Sinyal)
  • Pin 3: NC (Bağlantı Yok - Bazı modellerde)
  • Pin 4: GND
• Veri İletişim Protokolü
  • Mikrodenetleyici, veri hattını LOW durumuna çekerek iletişimi başlatır (min. 1ms)
  • Mikrodenetleyici, veri hattını serbest bırakır ve sensör yanıtını bekler (20-40μs)
  • Sensör, veri hattını LOW (80μs) sonra HIGH (80μs) durumuna getirerek yanıt verir
  • Veri aktarımı başlar: 40 bit veri (16bit RH değeri + 16bit sıcaklık değeri + 8bit sağlama)
  • Bit değeri "0" için: 50μs LOW + 26-28μs HIGH
  • Bit değeri "1" için: 50μs LOW + 70μs HIGH

---

Yazılım ve Programlama

DHT22 sensörünün çeşitli platformlar için programlama örnekleri ve kütüphane kullanımı.

Arduino Kütüphaneleri

Arduino IDE ile DHT22 sensörünü kullanmak için gerekli kütüphaneler:

• Adafruit DHT Kütüphanesi
  • Kütüphane Kurulumu: Araçlar → Kütüphane Yöneticisi → "DHT sensor library" aratılır
  • Bağımlılık: Adafruit Unified Sensor kütüphanesi de yüklenmelidir
  • Basit kullanım arayüzü ve iyi dokümantasyon
  • DHT11, DHT21, DHT22/AM2302 desteği
• SimpleDHT Kütüphanesi
  • Daha hafif bir alternatif, düşük hafızalı mikrodenetleyiciler için uygun
  • Daha az özellik ama daha hızlı çalışma
  • Mikroişlemci zamanlama sorunlarına karşı daha toleranslı
• DHT Kütüphanesi (Asıl)
  • En temel DHT kütüphanesi, Arduino tarafından desteklenir
  • Minimal yaklaşım, temel fonksiyonlar
  • Farklı sensör modellerini otomatik algılama özelliği yok

Arduino Örnek Kod

Adafruit DHT kütüphanesi kullanarak temel bir sensör okuma örneği:

• Basit Sıcaklık ve Nem Okuma
  • Kütüphane ve pin tanımlamaları yapılır
  • setup() fonksiyonunda seri port başlatılır
  • loop() fonksiyonunda her 2 saniyede bir ölçüm alınır
  • Ölçüm değerleri seri monitörde gösterilir
• Hata Kontrolü ve Güvenilirlik
  • isnan() fonksiyonu ile ölçüm değerlerinin geçerliliği kontrol edilir
  • Okuma hatası durumunda uygun mesaj görüntülenir
  • Sensör yanıt vermediğinde önceki değerlerin korunması sağlanır
• Ölçüm Doğruluğunu Artırma
  • Birden fazla ölçüm alıp ortalamasını hesaplama
  • Aykırı değerleri tespit etme ve filtreleme
  • Sıcaklık/nem ölçümlerinde dengeleme faktörlerini uygulama

ESP8266/ESP32 Kod Örneği

WiFi bağlantılı mikrodenetleyiciler ile DHT22 kullanımı:

• WiFi ve DHT22 Entegrasyonu
  • ESP8266WiFi veya WiFi (ESP32) kütüphanesi dahil edilir
  • DHT sensör kütüphanesi ve WiFi bilgileri tanımlanır
  • setup() içinde WiFi bağlantısı kurulur
  • loop() içinde sensör okumaları yapılır ve WiFi üzerinden gönderilir
• IoT Platformları ile Entegrasyon
  • Blynk, ThingSpeak, MQTT veya özel sunucu ile bağlantı
  • Sensör değerlerinin bulut veritabanına kaydedilmesi
  • Uzaktan izleme ve uyarı sistemleri oluşturma
• Düşük Güç Tüketimi Optimizasyonu
  • ESP.deepSleep() kullanarak ölçümler arası uyku modu
  • Batarya ömrünü uzatmak için güç yönetimi teknikleri
  • Algılanan değişikliklere göre dinamik ölçüm aralığı ayarlama

Raspberry Pi Python Kod Örneği

Raspberry Pi ile DHT22 sensörünü Python dilinde kullanma:

• Adafruit CircuitPython DHT Kütüphanesi
  • pip ile kütüphane kurulumu yapılır
  • board ve digitalio modülleri import edilir
  • DHT22 sensör nesnesi oluşturulur ve GPIO pinine bağlanır
  • try-except yapısı ile okuma hataları yönetilir
• Veri Kaydetme ve Görselleştirme
  • Okunan değerlerin CSV veya veritabanına kaydedilmesi
  • Matplotlib veya diğer kütüphanelerle grafik oluşturma
  • Web sunucusu üzerinden sensör verilerini görüntüleme
• Otomasyon ve Kontrol Sistemleri
  • Ölçülen değerlere göre röle kontrolü (fan, ısıtıcı vb.)
  • Belirli eşik değerlere göre e-posta veya SMS uyarıları
  • Cron jobs ile programlı ölçüm rutinleri oluşturma

---

Uygulamalar ve Proje Fikirleri

DHT22 sensörü kullanarak gerçekleştirilebilecek projeler ve uygulama alanları.

Hava İstasyonu Projeleri

DHT22 ile meteorolojik ölçüm ve hava durumu izleme sistemleri:

• Temel Hava İstasyonu
  • DHT22 ile sıcaklık ve nem ölçümü
  • BMP280/BME280 ile basınç ölçümü ekleme
  • LCD/OLED ekran üzerinde değerleri gösterme
  • Saat modülü (DS3231) ile zaman damgalı veri kaydetme
• WiFi Bağlantılı Hava İstasyonu
  • ESP8266/ESP32 ile internet bağlantısı
  • ThingSpeak veya kişisel web sunucusuna veri gönderme
  • Mobil uygulama ile uzaktan izleme
  • Hava değişikliklerinde bildirim gönderme
• Gelişmiş Veri Analizi
  • Saatlik, günlük, haftalık ortalama değer hesaplamaları
  • Grafik ve istatistiklerle veri görselleştirme
  • Makine öğrenmesi ile hava tahmin modelleri oluşturma
  • CSV veya veritabanında uzun dönem veri arşivleme

Akıllı Ev ve Otomasyon

Ev konforu ve verimliliği için DHT22 tabanlı kontrol sistemleri:

• Akıllı Termostat
  • DHT22 ile sıcaklık ölçümü ve ısıtma/soğutma kontrolü
  • Programlanabilir sıcaklık ayarları
  • Enerji verimliliği için otomatik mod değişimleri
  • Ev varlık sensörleri ile entegrasyon
• Otomatik Nem Kontrolü
  • Nem seviyesine göre nemlendirici/nem alma cihazı kontrolü
  • Banyo, bodrum gibi yüksek nemli alanlarda küf önleme
  • Eşya ve elektronik cihazlar için optimum nem seviyesi koruma
  • Hassas enstrümanlar için klimatik kontrol (piyano, gitar vb.)
• Akıllı Havalandırma
  • İç ve dış mekan sıcaklık/nem karşılaştırması
  • Enerji tasarrufu için optimum havalandırma zamanlaması
  • CO2 sensörü ile entegre hava kalitesi yönetimi
  • Fan hızının ortam koşullarına göre otomatik ayarlanması

Tarım ve Bahçecilik

Bitki yetiştirme ve tarımsal uygulamalar için izleme sistemleri:

• Sera Otomasyon Sistemi
  • Sera içi sıcaklık/nem takibi ve kontrolü
  • Havalandırma, ısıtma ve sulama sistemlerinin otomasyonu
  • Gündüz/gece döngüsüne göre programlı çalışma
  • Bitki türüne özel optimum şartların korunması
• Akıllı Sulama Sistemi
  • Hava nemi ve toprak nemi sensörleriyle entegre çalışma
  • Su tasarrufu için yağmur tahmini ve nem değerlerine göre sulama
  • Farklı bitki bölgeleri için özelleştirilmiş nem/sıcaklık profilleri
  • Mevsimsel otomatik program adaptasyonu
• Mantar Yetiştirme İstasyonu
  • Hassas nem ve sıcaklık kontrolü gerektiren mantar türleri için ideal
  • Farklı mantar türleri için özelleştirilmiş nemlendirme programları
  • Kolonizasyon ve meyvelenme fazları için otomatik iklim değişimleri
  • Üretim verimliliğini artırmak için veri analizi

Endüstriyel ve Bilimsel Uygulamalar

Profesyonel ölçüm ve kontrol sistemleri için DHT22 kullanımı:

• Gıda Saklama İzleme
  • Buzdolabı, dondurucu veya kurutma odalarının izlenmesi
  • Kritik sıcaklık/nem aşımlarında alarm sistemleri
  • Gıda güvenliği için düzenli kayıt tutma
  • Soğuk zincir takibi ve raporlama
• Laboratuvar Koşul İzleme
  • Hassas laboratuvar ekipmanları için ortam şartları takibi
  • Deney ve test ortamlarının standardizasyonu
  • Numune saklama koşullarının izlenmesi
  • Kalibrasyon ve validasyon süreçleri için veri kaydı
• İlaç ve Hassas Ürün Depolama
  • İlaç depolarında GMP standartlarına uygun izleme
  • Elektronik komponent depolama alanlarında nem kontrolü
  • Sanat eserleri ve müze ortam koşulları takibi
  • ISO ve diğer standartlara uygunluk için raporlama

Eğitim ve Hobi Projeleri

Öğrenme ve deneyimleme amaçlı DHT22 uygulamaları:

• STEM Eğitim Projeleri
  • Çevre bilimleri için veri toplama araçları
  • Grafik oluşturma ve veri analizi öğretimi
  • Programlama ve elektronik entegrasyonu uygulamaları
  • Bilimsel metot ve deney tasarımı çalışmaları
• Hobi Meteoroloji
  • Kişisel hava gözlem istasyonu kurulumu
  • Mevsimsel ve günlük hava değişimlerini takip
  • Yıllık iklim değişimi incelemesi
  • Yerel mikroiklim araştırmaları
• Özelleştirilmiş Uyarı Sistemleri
  • Yaşlı ve hassas kişiler için aşırı sıcak/soğuk uyarıları
  • Enstrüman ve koleksiyon koruma için nem alarmları
  • Ev bitkileri için uygun koşul izleme ve bildirim
  • Elektronik cihazlar için güvenli çalışma koşulları kontrolü

---

Performans ve Doğruluk

DHT22 sensörünün performans özellikleri, doğruluk faktörleri ve kalibrasyonu.

Doğruluk Faktörleri

DHT22 sensörünün ölçüm doğruluğunu etkileyen faktörler:

• Sensör Spesifikasyonları
  • Standart nem doğruluğu: ±2% RH (20% - 80% RH aralığında)
  • Uç değerlerde (<%20 veya >%80 RH) doğruluk: ±3-5% RH
  • Sıcaklık doğruluğu: tipik ±0.5°C, maksimum ±1°C
  • Histerezis etkisi: %0.3 RH (nem seviyesinin yükseliş/düşüş yönüne göre değişim)
• Çevresel Etkiler
  • Sensör ısınması: Sürekli ölçümlerde 0.1-0.3°C hata payı ekler
  • Hava akışı: Yetersiz havalandırma ölçüm tepki süresini uzatır
  • Kirlenme: Toz ve kir birikimi zamanla hassasiyeti düşürür
  • Çalışma döngüsü: 2 saniyeden kısa aralıklarla okuma yapılması ısınmaya neden olur
• Elektriksel Faktörler
  • Güç kaynağı gürültüsü: Düşük kaliteli güç kaynakları sinyal bozulmalarına yol açar
  • Kablo uzunluğu: 1 metreden uzun kablolar, özellikle parazitli ortamlarda sinyal sorunları yaratır
  • EMI (Elektromanyetik Girişim): Motorlar, röleler gibi cihazların yakınında ölçüm hataları oluşabilir
  • Veri hattı pull-up direnci: Uygun olmayan direnç değerleri sinyal bozulmasına neden olur

Karşılaştırmalı Analiz

DHT22 sensörünün diğer sıcaklık/nem sensörleriyle karşılaştırması:

• DHT22 vs DHT11
  • DHT22: -40°C - 80°C sıcaklık aralığı, DHT11: 0°C - 50°C
  • DHT22: %0-100 RH nem aralığı, DHT11: %20-80 RH
  • DHT22: ±0.5°C sıcaklık hassasiyeti, DHT11: ±2°C
  • DHT22: ±2% RH nem hassasiyeti, DHT11: ±5% RH
  • DHT22: 0.1 birim çözünürlük, DHT11: 1 birim çözünürlük
• DHT22 vs SHT21/SHT31
  • SHT serisi sensörler daha yüksek hassasiyet (±0.3°C, ±2% RH) sunar
  • SHT serisi I2C arayüzü kullanır, çoklu sensör bağlantısı kolaylaşır
  • SHT serisi daha hızlı örnekleme süresi (100ms) sağlar
  • DHT22 daha ekonomik, SHT serisi 2-3 kat daha pahalı
• DHT22 vs BME280
  • BME280 ek olarak basınç ölçümü sunar
  • BME280 I2C/SPI arayüzleri ile daha esnek bağlantı imkanı sağlar
  • BME280 daha hızlı tepki süresi ve daha düşük güç tüketimi sunar
  • DHT22 kullanımı ve programlanması daha basittir

Kalibrasyon ve Doğrulama

DHT22 sensörünün hassasiyetini artırmak için kalibrasyon yöntemleri:

• Göreli Kalibrasyon
  • Referans bir ölçüm cihazıyla karşılaştırma yapılır
  • Farklı nem ve sıcaklık noktalarında ölçüm değerleri kaydedilir
  • Doğrusal veya polinom denklemi ile düzeltme faktörleri hesaplanır
  • Bu faktörler yazılım içerisinde uygulanır
• Tuz Çözeltisi Kalibrasyonu
  • Doymuş tuz çözeltileri bilinen nem değerleri oluşturur
  • Magnezyum klorür: %33 RH, sodyum klorür: %75 RH, potasyum sülfat: %97 RH
  • Sensör, kapalı bir kapta tuz çözeltisiyle birlikte bekletilir
  • Gerçek değerle ölçülen değer arasındaki farka göre kalibrasyon yapılır
• Çok Noktalı Doğrulama
  • Farklı ortam koşullarında birden fazla ölçüm alınır
  • İklim kontrollü bir ortamda kademeli değişikliklerle test edilir
  • Sensör yaşlanması ve sapmayı tespit etmek için düzenli doğrulama yapılır
  • Kalibrasyon sürekliliği için referans sensörlerle periyodik karşılaştırma

Optimizasyon ve İyileştirmeler

DHT22 sensörünün performansını artırmak için uygulama teknikleri:

• Fiziksel Yerleşim
  • Sensörü doğrudan güneş ışığından ve ısı kaynaklarından uzak tutun
  • Hava akışını engellemeyecek şekilde konumlandırın
  • Su damlacıkları ve yoğuşmadan koruyun
  • Toz ve kirden korumak için gözenekli bir muhafaza kullanın
• Elektriksel Gürültü Azaltma
  • Yüksek kaliteli düz voltaj güç kaynağı kullanın
  • Veri hattına 100nF bypass kapasitörü ekleyin
  • Sensör kablosunu güç kabloları ve gürültü kaynaklarından uzak tutun
  • Uzun kablo gerekliyse ekranlı kablo veya bükümlü çift kablo kullanın
• Yazılım İyileştirmeleri
  • Çoklu ölçüm alıp ortalamasını kullanın (3-5 ölçüm)
  • Aykırı değerleri tespit edip filtreleyecek algoritma ekleyin
  • Keskin değişimleri yumuşatmak için hareketli ortalama uygulayın
  • Sensörün ısınmasını önlemek için ölçümler arasında yeterli bekleme süresi (>2s) tanıyın

---

Sorun Giderme

DHT22 sensörü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Hatalar ve Çözümleri

Sık karşılaşılan DHT22 sorunları ve pratik çözüm yolları:

• Okuma Hatası / Yanıt Yok
  • Sorun: Sensörden veri okunamıyor veya sürekli zaman aşımı hataları alınıyor
  • Çözüm: Kablo bağlantılarını kontrol edin, pull-up direncinin doğru değerde olduğunu doğrulayın (4.7kΩ-10kΩ)
  • Çözüm: Güç kaynağı voltajını ölçün, en az 3.3V olmalı ve kararlı olmalı
  • Çözüm: Kablo uzunluğunu azaltın veya daha kaliteli kablo kullanın
• Kararsız Okumalar
  • Sorun: Ölçüm değerleri sürekli dalgalanıyor veya gerçekçi olmayan değerler görülüyor
  • Çözüm: Elektriksel gürültü kaynaklarını (motor, röle, güç adaptörü) sensörden uzaklaştırın
  • Çözüm: Veri hattına 100nF bypass kapasitörü ekleyin
  • Çözüm: Okumalar arasında en az 2 saniye bekleyin
• Hatalı Değerler
  • Sorun: Sürekli -999, 0 veya gerçekçi olmayan sabit değerler okunuyor
  • Çözüm: Doğru sensör tipi seçildiğinden emin olun (DHT11 yerine DHT22)
  • Çözüm: Kütüphaneyi güncelleyin veya alternatif bir kütüphane deneyin
  • Çözüm: Fiziksel hasar için sensörü kontrol edin, gerekirse değiştirin

Donanım Sorunları

Fiziksel ve elektriksel DHT22 donanım sorunları için kontroller:

• Güç Sorunları
  • Belirti: Düzensiz çalışma veya hiç çalışmama
  • Çözüm: Multimetre ile sensöre gelen voltajı kontrol edin (3.3V-5.5V aralığında olmalı)
  • Çözüm: Ayrı ve temiz bir güç kaynağı kullanın, USB gücü dalgalanabilir
  • Çözüm: Devre kartınızdaki 3.3V/5V regülatörlerinin sağlıklı çalıştığını doğrulayın
• Fiziksel Hasar
  • Belirti: Hiç yanıt vermeme veya sabit hatalı değerler
  • Çözüm: Sensör yüzeyinde gözle görünür hasar kontrolü yapın
  • Çözüm: PCB üzerindeki lehim bağlantılarını kontrol edin
  • Çözüm: Sensörün aşırı ısı veya neme maruz kalıp kalmadığını değerlendirin
• Kablo ve Bağlantı Sorunları
  • Belirti: Aralıklı iletişim hataları, kararsız çalışma
  • Çözüm: Gevşek veya oksitlenmiş bağlantıları temizleyin ve sıkılaştırın
  • Çözüm: Kablolarda kırılma veya hasar kontrolü yapın
  • Çözüm: Breadboard kullanıyorsanız, sağlam temas için yeni bir bölgeye taşıyın

Yazılım Sorunları

DHT22 sensörünün programlama ve kütüphane sorunları:

• Kütüphane Uyumluluğu
  • Belirti: Derleme hataları veya çalışma zamanı hataları
  • Çözüm: Kütüphanenin güncel sürümünü yükleyin
  • Çözüm: Kullandığınız mikrodenetleyici ile uyumlu kütüphane seçtiğinizden emin olun
  • Çözüm: Bağımlı kütüphanelerin (örn. Adafruit Unified Sensor) yüklü olduğunu kontrol edin
• Zamanlama Sorunları
  • Belirti: Aralıklı okuma hataları, özellikle WiFi/BT kullanırken
  • Çözüm: Kablosuz iletişim ve sensör okuması arasında zaman boşluğu bırakın
  • Çözüm: ESP cihazlarında yerel WiFi kesmelerini geçici olarak devre dışı bırakın
  • Çözüm: Farklı çekirdek/thread kullanarak DHT sensör işlemlerini ayırın
• Kod Mantık Hataları
  • Belirti: Hatalı yorumlanan veriler, beklenmeyen davranışlar
  • Çözüm: Sensörden gelen ham verileri seri monitörde yazdırıp doğrulayın
  • Çözüm: Veri tiplerinin doğru tanımlandığından emin olun (float/int karışıklığı)
  • Çözüm: isnan() fonksiyonu ile geçersiz değerleri kontrol edin

Uzun Vadeli Kullanım Sorunları

Sensörün zaman içinde karşılaşabileceği sorunlar ve bakım önerileri:

• Kalibrasyon Kayması
  • Belirti: Zamanla referans değerlerden sapma gösteren ölçümler
  • Çözüm: Periyodik olarak kalibrasyon kontrolü ve düzeltme yapın
  • Çözüm: Kritik uygulamalarda yedek sensör bulundurun ve karşılaştırın
  • Çözüm: Uzun süreli sapma oranını izleyip yazılımda otomatik düzeltme ekleyin
• Fiziksel Bozulma
  • Belirti: Artan hata oranları, tepki süresinde yavaşlama
  • Çözüm: Düzenli olarak sensör yüzeyini yumuşak bir fırça ile temizleyin
  • Çözüm: Aşırı toz/kir birikimini önlemek için gözenekli muhafaza kullanın
  • Çözüm: Yoğuşma oluşabilecek ortamlarda su geçirmez ama nefes alabilen koruyucu kullanın
• Aşırı Koşullar Sonrası İyileşme
  • Belirti: Aşırı nem veya sıcaklık sonrası hatalı okumalar
  • Çözüm: Sensörü normal koşullarda 24 saat bekletin (rejenerasyon süresi)
  • Çözüm: Nem değeri %80 üzerinde uzun süre kalmışsa kurutma işlemi uygulayın
  • Çözüm: Rejenerasyon süresi sonrası hala sorun varsa sensörü değiştirin

---

Teknik Detaylar ve İleri Konular

DHT22 sensörünün çalışma prensibi, iletişim protokolü ve ileri uygulama detayları.

Sensör Çalışma Prensibi

DHT22 sensörünün fiziksel ölçüm mekanizması ve iç yapısı:

• Nem Ölçüm Teknolojisi
  • Kapasitif nem ölçüm prensibi kullanır
  • Polimer nem algılama elemanı, nem emdiğinde elektriksel kapasitesi değişir
  • Nem oranı arttıkça kapasite artar, azaldıkça kapasite düşer
  • ASIC çipi kapasitedeki değişimi ölçerek nem oranına dönüştürür
• Sıcaklık Ölçüm Teknolojisi
  • NTC (Negative Temperature Coefficient) termistör kullanır
  • Sıcaklık arttıkça direnç azalır, sıcaklık düştükçe direnç artar
  • ASIC, dirençteki değişimleri ölçerek sıcaklık değerine dönüştürür
  • Hassasiyeti artırmak için kalibrasyon eğrisi uygulanır
• İç Yapı ve Koruma
  • Sensör elemanları plastik bir muhafaza içinde korunur
  • Üst kısımdaki havalandırma aralıkları hava temasını sağlar
  • Metal filtre ile toz ve su damlacıklarından koruma
  • PTFE membran veya naylon ağ ile hassas elemanlara koruma

Sinyal Protokolü ve Zamanlama

DHT22 sensörünün iletişim protokolü ve sinyal zamanlaması:

• Tek Tel İletişim Protokolü
  • Tek bir veri hattı üzerinden seri iletişim
  • MCU-Sensör ve Sensör-MCU arasında sıralı iletişim
  • Tek yönlü veri transferi (sensörden mikrodenetleyiciye)
  • Open-drain yapı, pull-up direnci ile HIGH durumu sağlanır
• İletişim Başlatma Sırası
  • MCU veri hattını LOW durumuna çeker (en az 800µs, tipik 1ms)
  • MCU veri hattını serbest bırakır ve sensör yanıtını bekler (20-40µs)
  • Sensör veri hattını 80µs LOW, ardından 80µs HIGH tutarak yanıt verir
  • Veri transferi başlar (40 bit toplam)
• Veri Bit Formatı
  • Her bit LOW sinyal (50µs) ile başlar
  • Bit değeri "0" için: LOW (50µs) + HIGH (26-28µs)
  • Bit değeri "1" için: LOW (50µs) + HIGH (70µs)
  • Bit değeri HIGH sinyalin süresine göre belirlenir
• Veri Paketi Yapısı
  • Toplam 40 bit (5 byte) veri
  • İlk 16 bit (2 byte): Nem değeri (ondalık kısmı da içerir)
  • Sonraki 16 bit (2 byte): Sıcaklık değeri (ondalık kısmı da içerir)
  • Son 8 bit (1 byte): Sağlama toplamı (checksum)
  • Checksum = (Nem Byte1 + Nem Byte2 + Sıcaklık Byte1 + Sıcaklık Byte2) & 0xFF

Gelişmiş Uygulama Notları

DHT22 sensörünün ileri seviye kullanımı için önemli noktalar:

• Düşük Güç Uygulamaları
  • Bekleme durumunda 40-50µA güç tüketimi sağlamak için sensörü güç kontrol pini üzerinden yönetin
  • Okuma yapmadan 1 saniye önce sensörü besleyin, okuma sonrası gücü kesin
  • MCU uyku modları ile entegre ederek batarya ömrünü optimize edin
  • Sensör ısınmasını önlemek için minimum okuma aralığı kullanın
• Hassas Zamanlamalı Uygulamalar
  • Kesme rutinlerini sensör okuması sırasında devre dışı bırakın
  • Hardware timer kullanarak mikro saniye hassasiyetinde zamanlama sağlayın
  • Wifi/Bluetooth iletişimi ile sensör okumasını ayrı çekirdeklerde yapın (ESP32)
  • Yüksek öncelikli gerçek zamanlı işletim sistemi görevleri oluşturun
• Yüksek Güvenilirlikli Uygulamalar
  • Birden fazla DHT22 sensörü paralel bağlayıp ortalama veya medyan değer kullanın
  • Farklı sensör teknolojileri (SHT serisi, BME280) ile karşılaştırmalı ölçüm yapın
  • Kritik eşik değerlerini birden fazla ölçümle doğrulayın
  • Beklenmeyen veri sıçramalarını tespit edip filtrelemek için algoritma geliştirin

Alternatif Kontrol Yöntemleri

Standart kütüphaneler dışında DHT22 sensörünü kontrol etme teknikleri:

• Bit-Banging Implementasyonu
  • Kütüphane kullanmadan direkt port manipülasyonu ile iletişim
  • Mikrodenetleyiciye özel asm kodları ile daha hassas zamanlama
  • Minimum bellek kullanımı için optimize edilmiş kod
  • Özel donanımlara (8-bit MCU, PIC, ARM) uyarlanmış implementasyonlar
• Interrupt-Driven Okuma
  • Pin değişim kesmelerine dayalı veri ayrıştırma
  • Arka planda çalışarak ana programı engellemeden ölçüm
  • Zamanlayıcı kesmesi ile otomatik ölçüm planlaması
  • Daha verimli çoklu görev performansı
• DMA ve Donanım Çözümleri
  • STM32 gibi gelişmiş MCU'larda DMA ile zamanlama yakalama
  • FPGA implementasyonu ile ultra hassas zamanlama kontrolü
  • Hardware timer capture modu ile sinyal süre ölçümü
  • Özel veri yakalama donanımı tasarımı

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
