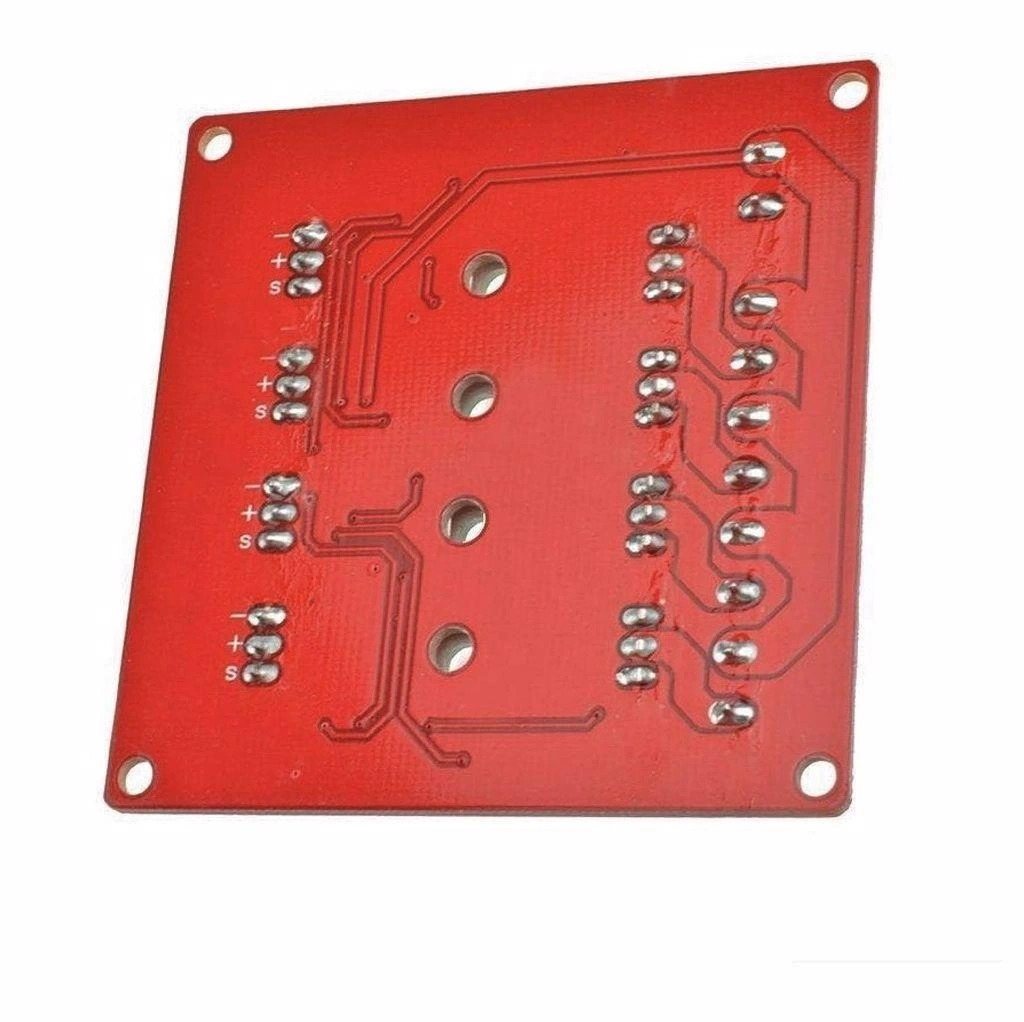

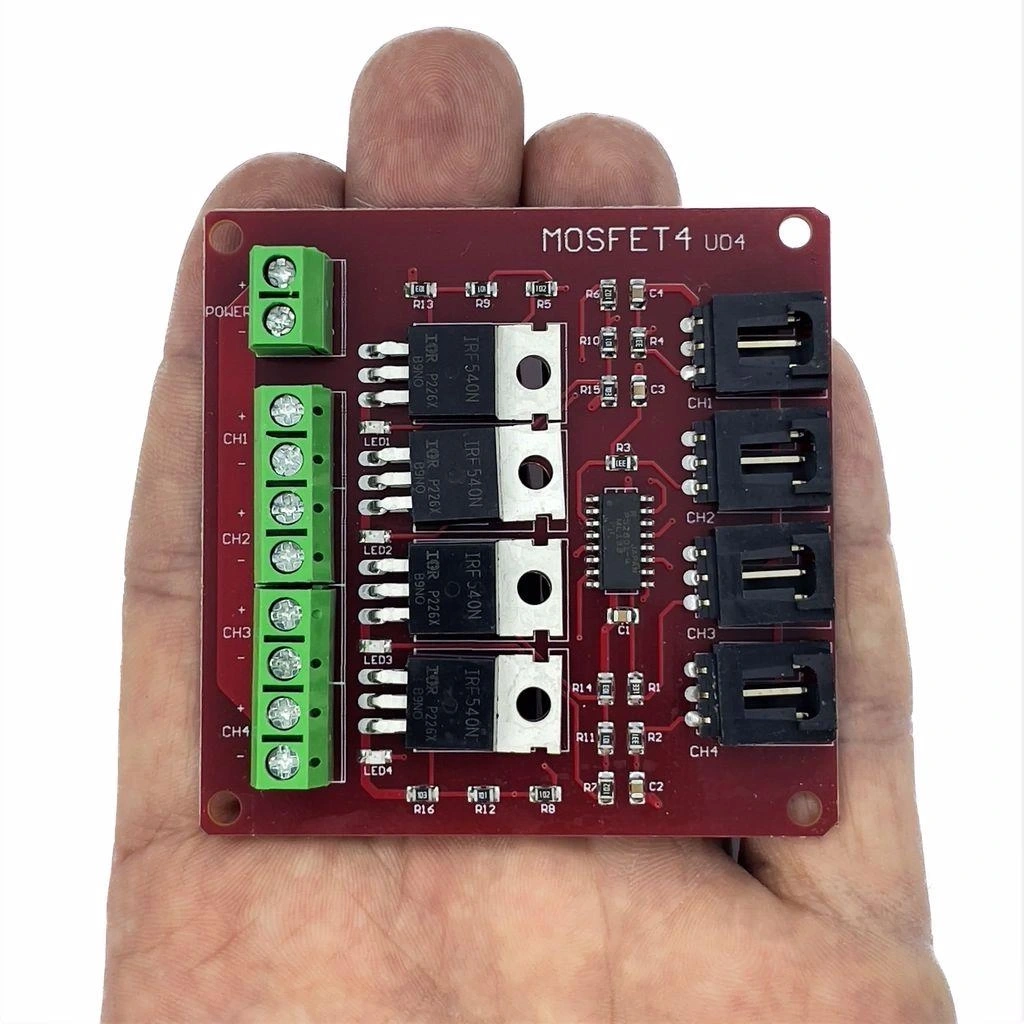

Arduino 4 Kanallı IRF540 MOSFET Modülü, yüksek güç gerektiren DC bileşenlerin kontrolü için tasarlanmış güçlü bir anahtarlama çözümüdür. Modül üzerindeki dört adet IRF540N N-Kanal MOSFET, Arduino ve diğer mikrodenetleyicilerden gelen düşük voltajlı kontrol sinyalleriyle, motorlar, LED şeritleri, solenoidler ve rezistif yükler gibi yüksek akım çeken elemanları kolayca kontrol etmenize olanak tanır. Her kanala entegre edilmiş optokuplör, kontrol devresini yük devresinden izole ederek Arduino'nuzu olası geri beslemelerden ve hasardan korur.

24V'a kadar çalışma voltajına ve kanal başına 33A'e kadar akım kapasitesine sahip olan bu modül, güç elektroniği projelerinin zorluklarını basitleştirir. PCB üzerindeki kalın bakır hatlar ve ısı emici plakalar, yüksek akımlarda güvenli çalışma imkanı sunarken, vida terminalleri ile kolay ve güvenli bağlantı sağlar. Modül, aktif-düşük (LOW) tetikleme mantığı kullanarak, PWM sinyalleriyle hız/parlaklık kontrolü gibi orantısal kontrol uygulamalarına da olanak tanır. Kompakt boyutu ve montaj delikleri sayesinde projelerinize kolayca entegre edilebilir.

Arduino 4 Kanallı IRF540 MOSFET Modülü, Arduino projeleriyle uyumlu olup, robotik, ev otomasyonu, endüstriyel kontrol ve LED aydınlatma sistemleri gibi çeşitli uygulamalar için mükemmel bir çözümdür. Modüller kategorisinin bu güçlü parçası, yüksek akım gerektiren elektronik bileşenleri kontrol etmek isteyenler için vazgeçilmez bir araçtır.

Teknik Özellikler

Arduino 4 Kanallı IRF540 MOSFET Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• MOSFET Tipi: IRF540N N-Kanal Güç MOSFET
• Kanal Sayısı: 4 bağımsız kanal
• Maksimum Yük Voltajı: 24V DC
• Maksimum Sürekli Akım (Kanal Başına): 33A (IRF540N teorik limiti, PCB tasarımı etkilidir)
• Önerilen Maksimum Çalışma Akımı: 10A (sürekli, kanal başına)
• Maksimum Anlık Akım: 15A (kısa süreli, kanal başına)
• MOSFET Rds(on): 44 mΩ @ Vgs = 10V
• Anahtarlama Hızı: 3.4ns (yükselme), 4.5ns (düşme)
• Kontrol Sinyali: 3.3V - 5V lojik seviye, Aktif-Düşük (LOW tetiklemeli)
• İzolasyon: PC817 optokuplör ile tam izolasyon
• LED Göstergesi: Her kanal için durum LED'i
• Bağlantı Terminalleri: Vidalı terminal blokları (yük bağlantısı için)
• Kontrol Arayüzü: Standart 2.54mm pin başlıkları
• Çalışma Sıcaklığı: -40°C ile +85°C arası

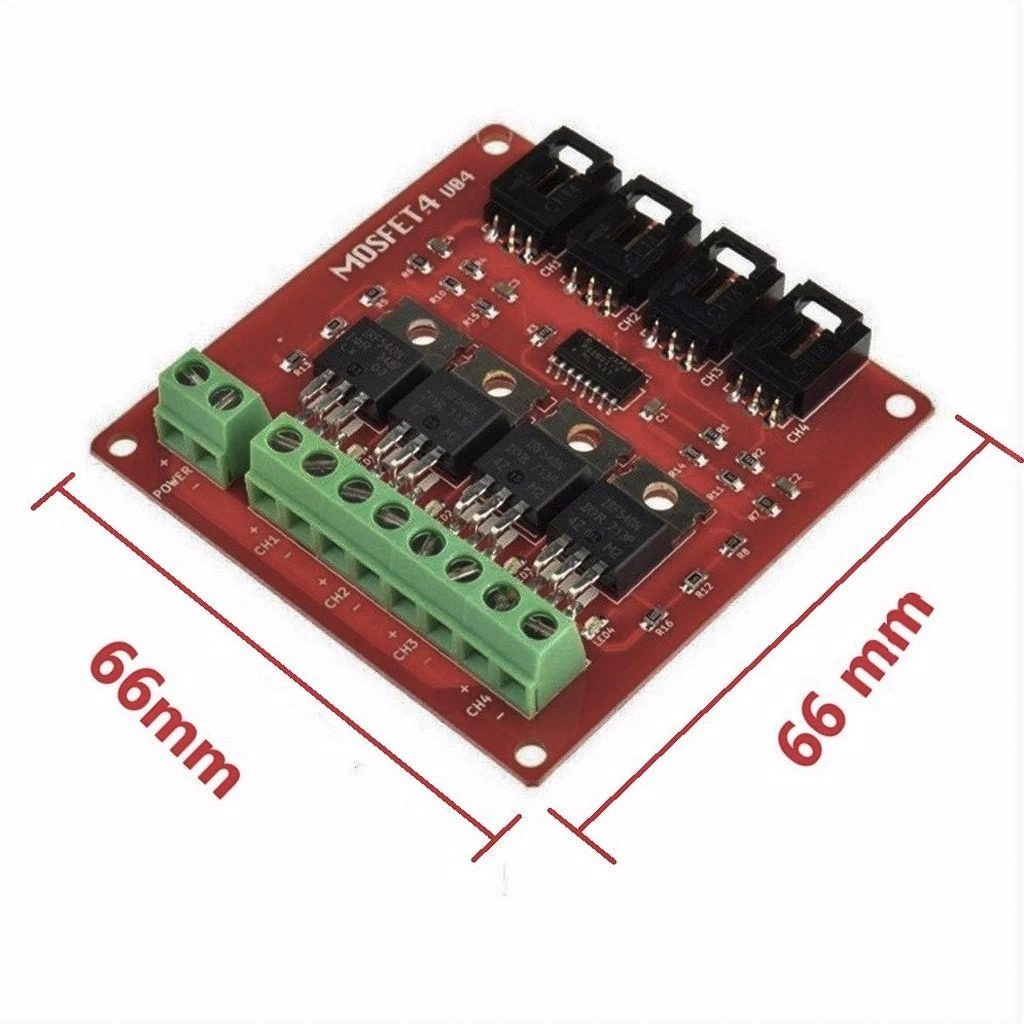

• Boyutlar: Yaklaşık 72mm × 51mm × 20mm
• Montaj Delikleri: 4 adet 3mm çapında
• PWM Uyumluluğu: Destekler (motor hızı, LED parlaklığı kontrolü için)
• İşe Yarama Uygulamaları: DC motorlar, LED şeritler, solenoidler, rezistif yükler
• Koruma Özellikleri: Optokuplör izolasyonu, yerleşik pull-up dirençleri
• PCB Kalınlığı: 1.6mm, FR4 malzeme

Bağlantı ve Kurulum

Arduino 4 Kanallı IRF540 MOSFET Modülünün Arduino ve diğer mikroişlemcilerle bağlantı ve kurulum bilgileri.

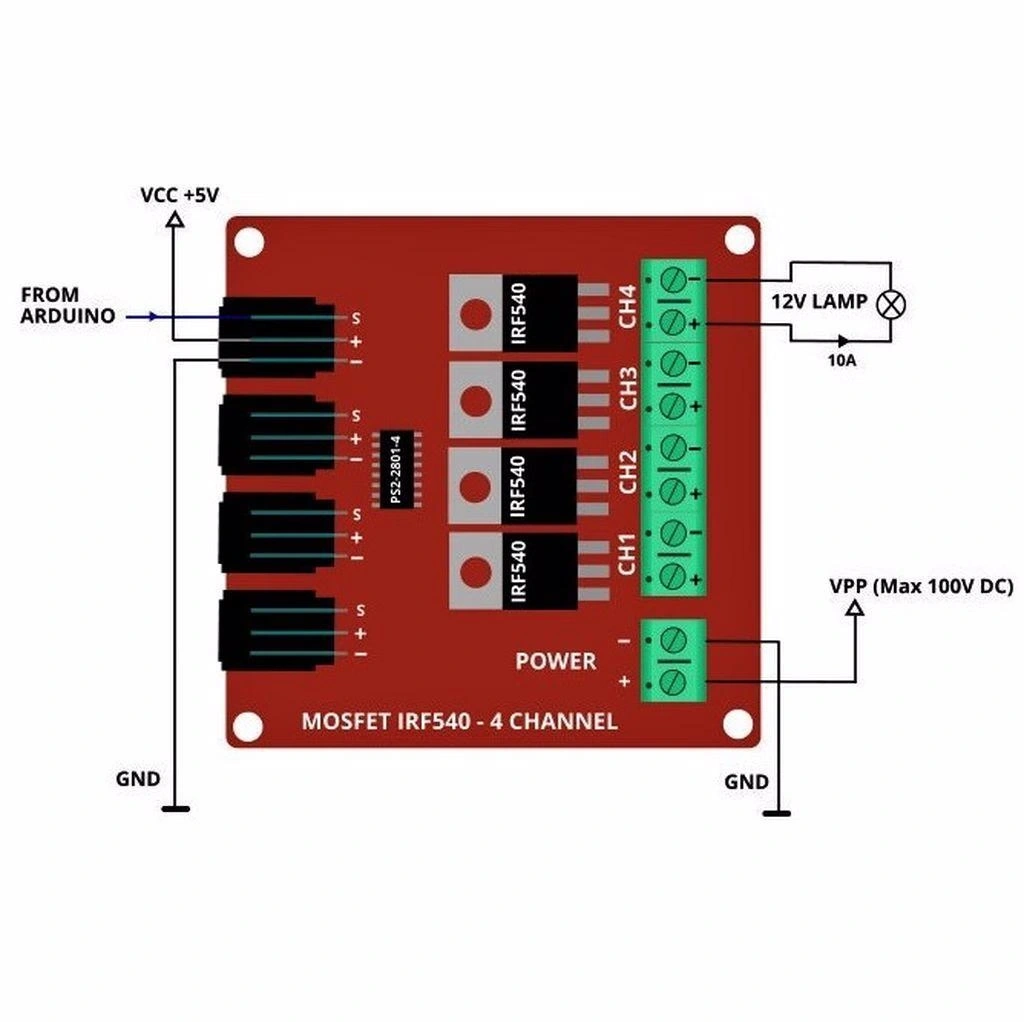

Temel Bağlantı Şeması

Modülün Arduino ve yüklerle temel bağlantı şeması ve yapılandırması:

• Güç ve Kontrol Bağlantıları
  • VCC: Yük güç kaynağının pozitif (+) terminali (maksimum 24V DC)
  • GND: Yük güç kaynağının negatif (-) terminali
  • IN1, IN2, IN3, IN4: Arduino'nun dijital pinlerine bağlantı (LOW = açık, HIGH = kapalı)
  • G (GND): Arduino GND pinine bağlantı
  • V+: 5V veya 3.3V (genellikle bağlanması gerekmez, modül optokuplörler için beslemeyi kendi üretir)
• Yük Bağlantıları
  • CH1+, CH2+, CH3+, CH4+: Her kanalın güç çıkışı (+) terminali
  • CH1-, CH2-, CH3-, CH4-: Her kanalın güç çıkışı (-) terminali
  • Yükler (motorlar, LED şeritler vb.) ilgili kanalın + ve - terminalleri arasına bağlanır
• Arduino Bağlantı Örneği
  • Arduino GND → Modül GND (G) pini
  • Arduino Dijital Pin 2 → Modül IN1 pini
  • Arduino Dijital Pin 3 → Modül IN2 pini
  • Arduino Dijital Pin 4 → Modül IN3 pini
  • Arduino Dijital Pin 5 → Modül IN4 pini
• Güç Kaynağı Bağlantısı
  • Harici Güç Kaynağı (+) → Modül VCC terminali
  • Harici Güç Kaynağı (-) → Modül GND terminali
  • *Not: Harici güç kaynağı, bağlanacak yüklerin voltaj ve akım gereksinimlerini karşılamalıdır

Farklı Yük Tipleri için Bağlantı

Çeşitli yük türlerine göre bağlantı ve kullanım detayları:

• DC Motor Bağlantısı
  • Motorun bir ucu CH+ (kanal pozitif) terminaline bağlanır
  • Motorun diğer ucu CH- (kanal negatif) terminaline bağlanır
  • Tek yönlü motor kontrolü için 1 kanal yeterlidir
  • PWM sinyali kullanarak motor hızını ayarlayabilirsiniz (analogWrite() fonksiyonu)
  • Motorlar için flyback diyot koruma önerilir (ters EMF için)
• LED Şerit Bağlantısı
  • LED şeridin pozitif (+) kablosu güç kaynağının pozitif (+) terminaline bağlanır
  • LED şeridin negatif (-) kablosu ilgili kanalın CH- terminaline bağlanır
  • PWM sinyali kullanarak parlaklık kontrolü yapılabilir
  • Uzun LED şeritler için birden fazla kanal paralel kullanılabilir
• Solenoid ve Röle Bağlantısı
  • Solenoidin bir ucu güç kaynağının pozitif (+) terminaline bağlanır
  • Solenoidin diğer ucu ilgili kanalın CH- terminaline bağlanır
  • Solenoid/röle için flyback diyot koruma önemlidir
  • Tetikleme için dijital pini LOW yapın, kapatmak için HIGH
• Rezistif Yükler (Isıtıcılar vb.)
  • Rezistif yükün bir ucu güç kaynağının pozitif (+) terminaline bağlanır
  • Rezistif yükün diğer ucu ilgili kanalın CH- terminaline bağlanır
  • PWM ile ısıtıcı gücünü kontrol edebilirsiniz
  • Yüksek akımlı uygulamalarda uygun soğutma sağlayın

Koruma ve Güvenlik Önlemleri

Modülün güvenli çalışması ve uzun ömürlü olması için alınacak önlemler:

• Aşırı Akım Koruması
  • Güç kaynağı hattına uygun değerde sigorta ekleyin
  • MOSFETlerin sürekli akım kapasitesini aşmamaya dikkat edin (kanal başına 10A önerilen limit)
  • Yüksek akım uygulamalarında termal izleme düşünün
  • Büyük motorlar için harici motor sürücü veya kontaktör kullanmayı düşünün
• Termal Koruma
  • Yüksek akımlarda MOSFET ısı emicilerinin yeterli soğutulduğundan emin olun
  • 5A üzeri sürekli akımlarda ek soğutucu veya fan önerilir
  • Modülü hava akışı olan bir konuma monte edin
  • Kapalı muhafazalarda kullanırken yeterli havalandırma sağlayın
• İndüktif Yük Koruması
  • Motor, solenoid veya röle gibi indüktif yüklerde flyback diyot kullanın
  • Diyotlar (1N4007 veya 1N5819) yük terminallerine ters paralel bağlanmalıdır
  • Büyük indüktif yükler için RC snubber devresi ekleyin
  • Çok hızlı anahtarlama gerektiren uygulamalarda TVS diyotlar düşünün
• Kablo ve Bağlantı Güvenliği
  • Akım değerine uygun kalınlıkta kablo kullanın (5A için min 20AWG, 10A için min 16AWG)
  • Terminal vidalarını güvenli bir şekilde sıkın, periyodik olarak kontrol edin
  • Kablo bağlantılarını mekanik strese karşı koruyun
  • Yüksek akım terminallerinde lehimli kablo pabuçları kullanmayı düşünün

Sorun Giderme ve Kontrol

Modül bağlantılarının ve çalışmasının kontrol edilmesi ve yaygın sorunların çözümleri:

• Modül Testi ve Doğrulama
  • LED göstergelerini gözlemleyin - kanal tetiklendiğinde ilgili LED yanmalı
  • Multimetre ile MOSFET çıkışlarındaki voltaj ve akımı ölçün
  • Basit bir test programı ile tüm kanalları tek tek kontrol edin
  • Küçük bir yük (örn. LED) ile fonksiyonelliği doğrulayın
• Yaygın Sorunlar ve Çözümleri
  • Kanal Çalışmıyor: Kontrol sinyallerini ve güç bağlantılarını kontrol edin
  • Aşırı Isınma: Akım limitlerini kontrol edin, soğutmayı iyileştirin
  • Kararsız Çalışma: Güç kaynağının yeterli kapasitede olduğunu doğrulayın
  • İstenmeyen Tetikleme: Pull-up dirençlerini ve sinyal hatlarını kontrol edin
• PWM Sorunları
  • PWM frekansı çok düşükse motorlarda titreşim olabilir
  • LED uygulamalarında flicker (titreşim) için PWM frekansını artırın
  • Yüksek frekans PWM için MOSFET anahtarlama sürelerini dikkate alın
  • Optokuplör tepki süresi PWM performansını etkileyebilir
• Verimsizlik ve Isınma Sorunları
  • Terminallerdeki gevşek bağlantılar direnci ve ısıyı artırır
  • İnce kablolar voltaj düşümü ve ekstra ısı yaratır
  • MOSFET'in tam açılmaması (yetersiz gate voltajı) verimsizliğe neden olur
  • Terminal bağlantılarını oksidasyona karşı periyodik olarak kontrol edin

Uygulama Alanları

Arduino 4 Kanallı IRF540 MOSFET Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Robotik ve Hareket Kontrolü

Robotik projelerde motor kontrolü ve hareket yönetimi uygulamaları:

• DC Motor Kontrolü
  • Robotik araçlarda sürüş motorlarının kontrolü
  • PWM ile hassas hız kontrolü ve yumuşak ivmelenme
  • Tek modül ile 4 farklı motor kontrolü
  • Motor frenleme ve durdurma fonksiyonları
• Robot Kol ve Tutucu Mekanizmalar
  • Elektromanyetik tutucu kontrolü
  • Pnömatik valf sistemlerinin aktivasyonu
  • Lineer aktüatörlerin kontrolü
  • Solenoid itici/çekici sistemler
• Mobil Robot Platformları
  • Dört tekerlekli robotlar için tam tahrik sistemi
  • Farklılaşmış hareket kontrolü (her tekerlek bağımsız)
  • Otomatik yönlendirme sistemleri
  • Rover ve keşif araçları
• CNC ve 3D Yazıcı Uygulamaları
  • Soğutma fanlarının kontrolü
  • Ekstruder ısıtıcı kontrolü
  • Malzeme besleme sistemleri
  • Yardımcı mekanizmaların aktivasyonu

Ev Otomasyonu ve Akıllı Yaşam

Ev ve yaşam alanlarında otomasyon ve kontrol uygulamaları:

• Aydınlatma Kontrolü
  • LED şeritlerin ve yüksek güçlü LED sistemlerinin kontrolü
  • Dim edilebilir aydınlatma çözümleri
  • RGB LED sistemleri için kanal kontrolü
  • Merdiven, koridor ve alan aydınlatma otomasyonu
• Motorlu Sistemlerin Kontrolü
  • Motorlu perde ve panjur sistemleri
  • Otomatik kapı ve pencere mekanizmaları
  • Tavan vantilatörleri ve havalandırma sistemleri
  • Motorlu TV ve ekran yükseltme sistemleri
• Su ve Sulama Sistemleri
  • Pompa kontrolü ve otomatik sulama sistemleri
  • Solenoid su valfleri ve akış kontrolü
  • Otomatik bahçe sulama sistemleri
  • Akvaryum ve havuz kontrol sistemleri
• Isıtma ve Soğutma Kontrolü
  • Fan hızı kontrolü ve termostat sistemleri
  • Elektrikli ısıtıcı kontrol devreleri
  • Çoklu fan kontrol sistemleri
  • Fanlı soğutma sistemleri otomasyonu

Endüstriyel ve Ticari Uygulamalar

Endüstriyel elektronik kontrol ve ticari otomasyon çözümleri:

• Proses Kontrolü
  • Solenoid valf aktivasyonu ve sıvı kontrol sistemleri
  • Motorlu vana kontrolü ve pozisyon ayarı
  • Endüstriyel pompalar ve komresör kontrolü
  • Mikser ve karıştırıcı motor hız kontrolü
• Güç Yönetimi
  • Yük dağıtım sistemleri
  • Akıllı güç kontrolü ve enerji yönetimi
  • Yedek güç sistemleri ve UPS uygulamaları
  • Solar şarj sistemleri ve batarya yönetimi
• Test ve Ölçüm Ekipmanları
  • Programlanabilir yük simülatörleri
  • Otomatik test sistemleri
  • Elektronik komponent test devreleri
  • Veri toplama sistemleri için sensör beslemesi
• Özel Endüstriyel Çözümler
  • Konveyör ve taşıma sistemi kontrolü
  • Endüstriyel ısıtma ve kurutma sistemleri
  • CNC ve otomatik üretim makineleri yardımcı sistemleri
  • Paketleme ve sıralama sistemleri

Eğitim ve Hobi Projeleri

Eğitim, araştırma ve hobi projelerinde kullanım alanları:

• Eğitim Setleri ve Demonstrasyon Sistemleri
  • Güç elektroniği eğitim platformları
  • MOSFET çalışma prensipleri demonstrasyonu
  • Motor kontrol teorisi uygulamaları
  • PWM ve sürücü devre ilkeleri
• Elektronik Hobi Projeleri
  • RC araç modifikasyonları ve kontrolü
  • Ses reaktif LED aydınlatma sistemleri
  • Arduino tabanlı özel aydınlatma efektleri
  • Festival ve gösteri ekipmanları
• Bilimsel Deneyler ve Projeler
  • Elektromanyetik sistemler ve solenoid uygulamaları
  • Termal kontrol ve sıcaklık deneyleri
  • Fizik ve mühendislik deneyleri için aktuatör kontrolü
  • Veri toplama sistemleri ve otomatik deney düzenekleri
• Maker ve DIY Projeleri
  • Özelleştirilmiş akıllı ev sistemleri
  • Interaktif sanat enstalasyonları
  • DIY otomasyon çözümleri
  • Kendin yap robot platformları ve taşıtlar

Programlama ve Kontrol

Arduino 4 Kanallı IRF540 MOSFET Modülünün programlama ve kontrol yöntemleri.

Temel Arduino Kontrol Kodları

Modülü Arduino ile kontrol etmek için temel kod örnekleri ve yaklaşımlar:

• Pin Tanımlamaları ve Kurulum
  • Dijital pinleri çıkış olarak tanımlama
  • Pull-up dirençlerinin aktif edilmesi (LOW tetiklemeli olduğu için önemli)
  • Her kanalın başlangıç durumuna ayarlanması
  • PWM pinlerinin ayarlanması (analogWrite() için)
• Basit Açma/Kapama Kontrolü
  • Kanalları belirli bir sırayla veya kalıpta açma/kapama
  • Seri porttan gelen komutlara göre kontrol
  • Belirli aralıklarla açma/kapama döngüleri
  • Sensörlerden gelen verilere göre koşullu kontrol

PWM ile Hız ve Parlaklık Kontrolü

PWM sinyalleri kullanarak motor hızı veya LED parlaklığının kontrolü:

• PWM Temel Prensipleri
  • analogWrite() fonksiyonu ile 0-255 arasında değerler gönderme
  • PWM frekansı ve duty cycle etkisi
  • Arduino UNO/Nano'da PWM pinleri: 3, 5, 6, 9, 10, 11
  • Aktif-Düşük tetiklemede PWM değerleri ters mantıkla çalışır (255 = kapalı, 0 = tam açık)

Sensör Entegrasyonu ve Otomatik Kontrol

Modülün çeşitli sensörlerle entegre edilerek otomatik kontrol uygulamaları:

• Sıcaklık Kontrollü Fan
  • Sıcaklık sensörü (DHT11/22, LM35, DS18B20) ile ısı ölçümü
  • Belirli sıcaklık eşiklerinde fan hızını ayarlama
  • Termostatlı soğutma sistemi oluşturma
  • PID algoritması ile hassas sıcaklık kontrolü
