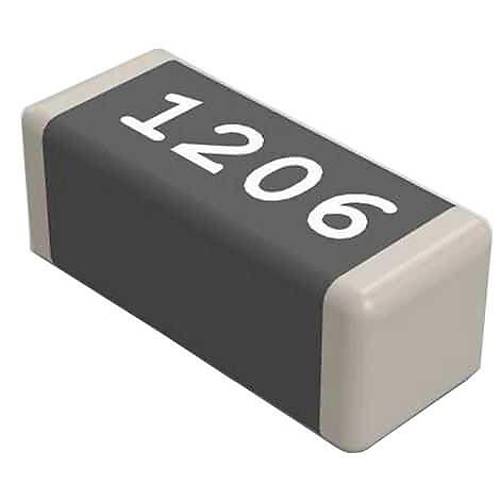

600R 3A SMD Ferrit Bead Bobin 1206
600R 3A SMD Ferrit Bead Bobin 1206, yüksek frekanslı gürültüyü bastırmak için tasarlanmış kompakt bir EMI filtreleme komponentidir. 600 ohm empedans, 3A akım kapasitesi ve 1206 (3216 metrik) boyutuyla, elektronik devrelerdeki parazitik sinyallerin ve gürültünün etkili şekilde filtrelenmesini sağlar.
Geniş frekanslı gürültülerin bastırılması için tasarlanmış bu SMD bobin, yüzeye montaj teknolojisiyle PCB'lere kolayca yerleştirilebilir. Ferrit malzemenin üstün EMI filtreleme özellikleriyle güç hatları ve sinyal yollarında gürültü azaltma sağlar.
Güç hatları, dijital devreler ve hassas analog devrelerde kullanılabilen bu bobin, diğer elektronik komponentler ile birlikte modern elektronik tasarımlarda, yüksek hızlı veri hatlarında ve RF uygulamalarında istenmeyen gürültüleri bastırmak için ideal bir çözüm sunmaktadır.
Teknik Özellikler
600R 3A SMD Ferrit Bead Bobin 1206'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Empedans (Z): 600.0 ohm @ 100MHz
- Maksimum Akım Değeri (Imax): 3A
- DC Direnç (DCR): <0.05 ohm
- Kılıf Boyutu: 1206 (3.2mm x 1.6mm)
- Çalışma Frekansı Aralığı: 10MHz - 1GHz
- Montaj Tipi: Surface Mount (SMD/SMT)
- Çalışma Sıcaklığı: -55°C ile +125°C arası
- Empedans Toleransı: ±25%
- Akım Değerinde Sıcaklık Artışı: <40°C @ 3A
- Gürültü Bastırma Oranı: >20dB @ 100MHz
- Anma Voltajı: 50V DC
- Satürasyon Akımı: >4.5A
- Malzeme: Ni-Zn Ferrit
- Kaplama Malzemesi: Gümüş veya kalay kaplı terminaller
- RoHS Uyumluluğu: Evet
- Boyutlar: 3.2mm x 1.6mm x 1.1mm (±0.2mm)
- Temel İndüktans (L): ~1.2μH
- Q Faktörü: Uygulanabilir değil (amortisör olarak tasarlanmıştır)
- Ağırlık: Yaklaşık 0.02g
- Paketleme: Tape & Reel (genellikle 4000 adet/rulo)
Kullanım Alanları
600R 3A SMD Ferrit Bead Bobin 1206'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Güç Hattı Filtreleme
- DC güç hattı gürültü bastırma
- Regülatör çıkış filtreleme
- Dijital-analog güç izolasyonu
- SMPS güç kaynağı filtreleme
- Battery beslemeli cihaz filtreleme
Sinyal Hattı Uygulamaları
- Yüksek hızlı veri hatları
- Saat (clock) sinyali filtreleme
- Hassas analog sinyal koruması
- Mikrodenetleyici port filtreleme
- I/O hat koruması
RF ve Yüksek Frekans
- EMI/RFI bastırma
- Mobil cihaz RF filtreleme
- Bluetooth/WiFi modülleri
- Yüksek frekanslı cihazlar
- RF giriş/çıkış koruması
Avantajlar ve Özellikler
600R 3A SMD Ferrit Bead Bobin 1206'nın sağladığı avantajlar ve çözümler.
- Yüksek Empedans: 600 ohm ile etkili gürültü bastırma
- Yüksek Akım Kapasitesi: 3A ile güç hatları için uygun
- Düşük DC Direnci: <0.05 ohm ile minimum güç kaybı
- Geniş Frekans Aralığı: 10MHz-1GHz gürültü bastırma
- Kompakt 1206 Boyut: PCB alanından tasarruf
- Yüksek Çalışma Sıcaklığı: -55°C ile +125°C arası
- Otomatik Montaj Uyumu: SMD pick-and-place için uygun
- Pasif Filtreleme: Harici devre gerektirmez
- EMI/RFI Koruma: Elektromanyetik uyumluluk gereklilikleri için
- Sağlam Yapı: Yüksek mekanik dayanım
Montaj ve Kullanım
600R 3A SMD Ferrit Bead Bobin 1206'nın PCB montajı ve kullanımı hakkında bilgiler.
İpucu: Ferrit bead'ler maksimum etkinlik için gürültü kaynağına mümkün olduğunca yakın yerleştirilmelidir. Güç hattı uygulamalarında, ferrit bead sonrasında bir bypass kapasitörü (tipik olarak 10-100nF) eklemek filtreleme performansını önemli ölçüde artırır. Bu kapasitör, bead tarafından gürültü enerjisine dönüştürülen yüksek frekanslı sinyalleri toprağa yönlendirir. Ayrıca, yüksek akımlı uygulamalarda (>2A) PCB tasarımında ferrit bead'in soğumasını sağlamak için yeterli bakır alan bırakmayı unutmayın.
PCB Tasarımı ve Montaj İpuçları:
- Pad Boyutları: Tipik 1206 paketi için ~1.6mm x 0.9mm
- PCB İz Genişliği: 3A için en az 1mm bakır genişliği önerilir
- Lehimleme: Standart reflow profili (250°C max)
- Yerleşim: Gürültü kaynağına yakın konumlandırın
- Termal Yönetim: >2A akımlarda termal via'lar ekleyin
- Yönlendirme: Ferrit bead'ler genellikle yönlendirme gerektirmez
Devre Tasarım İpuçları:
- Pi Filtre: Giriş ve çıkışa kapasitör ekleyerek verimli filtreleme
- Seri Bağlantı: Daha yüksek empedans için seri bağlanabilir
- Bypass Kapasitörü: Filtreleme etkinliği için ferrit sonrası ekleyin
- Akım Değeri: Nominal değerin %20 altında kullanılması önerilir
- Diferansiyel Hatlar: Her hatta ayrı ferrit bead kullanın
Sorun Giderme ve İpuçları
600R 3A SMD Ferrit Bead Bobin 1206 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Akım değerini azaltın, daha büyük pad alanı sağlayın
- Yetersiz Gürültü Bastırma: Bypass kapasitörü ekleyin veya daha yüksek empedans kullanın
- Sinyal Bozulması: Hassas sinyaller için daha düşük empedans değeri düşünün
- Frekans Cevabı Sorunları: Uygulama frekansına uygun ferrit seçimi yapın
- Satürasyon: Akım sınırlarını aşmayın, geniş güvenlik marjı bırakın
Verimli Kullanım İpuçları
- Empedans karakteristiğini analiz ederek uygulama frekansına uygun olduğundan emin olun
- Daha iyi filtreleme için ferrit sonrası düşük ESR kapasitör kullanın
- Yüksek akımlı uygulamalarda paralel ferrit bead kullanımını düşünün
- EMC testleri sırasında ferrit yerleşimini optimize edin
- Kritik güç hatlarında marj bırakarak satürasyon riskini azaltın
