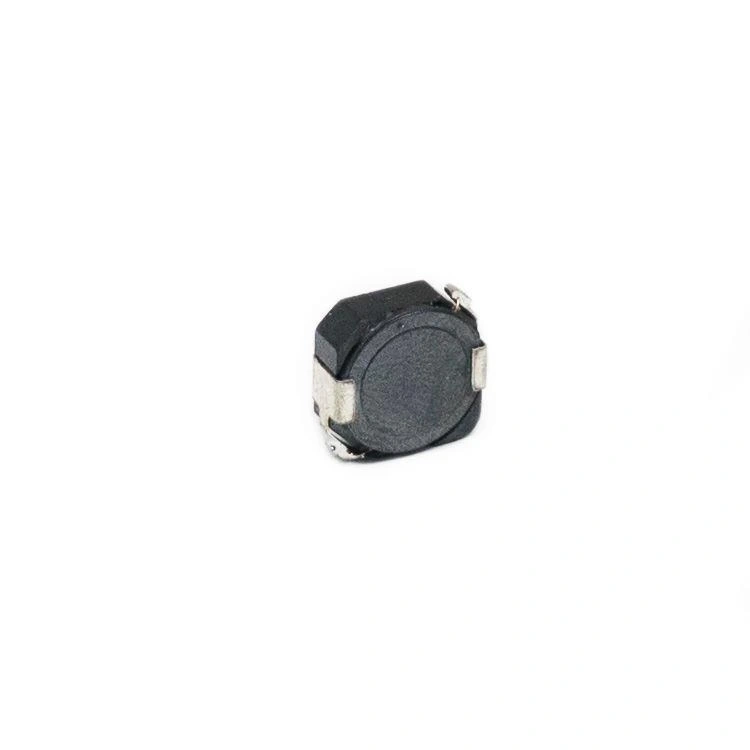

4R7UH 10x10mm 1.5A - SMD Güç Bobini

4.7uH 10x10mm 15A SMD Güç Bobini

4.7uH 10x10mm 15A SMD Güç Bobini, yüksek akım taşıma kapasitesine sahip, kompakt boyutlu bir güç indüktörüdür. 4.7 mikrohenry indüktans değeri, 15 amper akım kapasitesi ve 10x10mm boyutuyla, DC-DC dönüştürücüler, güç kaynakları ve yüksek frekanslı filtreleme uygulamaları için ideal bir komponenttir.

Manyetik korumalı yapıda üretilen bu SMD bobin, düşük DCR direnci sayesinde yüksek verimlilik sunar. Sağlam yapısı ve yüksek satürasyon akımı ile yüksek güç elektroniği uygulamalarında güvenilir performans sağlar.

Buck, boost ve buck-boost dönüştürücülerde kullanılabilen bu bobin, diğer elektronik komponentler ile birlikte modern güç elektroniği, endüstriyel kontrol sistemleri ve yüksek verimli güç dönüştürücü uygulamalarında etkili bir çözüm sunmaktadır.

Teknik Özellikler

4.7uH 10x10mm 15A SMD Güç Bobini'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• İndüktans Değeri: 4.7μH ±20%
• Maksimum Akım Değeri (Imax): 15A
• Satürasyon Akımı (Isat): >20A
• DC Direnç (DCR): ~5.5mΩ
• Boyutlar: 10mm x 10mm x 4mm (±0.5mm)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Montaj Tipi: Surface Mount (SMD/SMT)
• Manyetik Koruma: Var
• Akım Değerinde Sıcaklık Artışı: <40°C @ 15A
• Test Frekansı: 100kHz
• Öz Rezonans Frekansı (SRF): >20MHz
• Q Faktörü: >40 @ 100kHz
• Malzeme: Ferrit çekirdek, bakır sargı
• Kaplama: Metal alaşım kaplama
• Montaj Yöntemi: Reflow lehimleme
• Maksimum Sıcaklık Sınıfı: Sınıf F (155°C)
• RoHS Uyumluluğu: Evet
• Ağırlık: Yaklaşık 2g
• Enerji Depolama Kapasitesi: ~0.53mJ @ 15A
• Paketleme: Tray/Tape & Reel

Kullanım Alanları

4.7uH 10x10mm 15A SMD Güç Bobini'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

DC-DC Dönüştürücü Uygulamaları

• Buck (step-down) dönüştürücüler
• Boost (step-up) dönüştürücüler
• Buck-boost dönüştürücüler
• Yüksek frekanslı SMPS devreleri
• Çok fazlı güç dönüştürücüleri

Güç Kaynağı Uygulamaları

• Anahtarlamalı güç kaynakları (SMPS)
• POL (Point of Load) güç kaynakları
• Güç filtreleme devreleri
• Yüksek frekanslı güç dönüştürücüler
• Giriş/çıkış filtreleme

Endüstriyel ve Özel Uygulamalar

• Otomotiv elektronik sistemleri
• LED sürücü devreleri
• CPU/GPU güç besleme (VRM)
• Battery yönetim sistemleri
• Telekomünikasyon güç üniteleri

Avantajlar ve Özellikler

4.7uH 10x10mm 15A SMD Güç Bobini'nin sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 15A sürekli akım taşıma
• Düşük DCR: ~5.5mΩ ile minimum güç kaybı
• Düşük İndüktans Değeri: 4.7μH ile yüksek frekanslara uygun
• Manyetik Koruma: Düşük EMI yayılımı
• Kompakt Boyut: 10x10mm ile PCB alan tasarrufu
• Yüksek Satürasyon Akımı: >20A ile aşırı akım toleransı
• Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası
• Yüksek Q Faktörü: >40 ile etkili enerji depolama
• SMD Montaj: Otomatik montaj uyumluluğu
• Düşük Profil: 4mm yükseklik ile kompakt tasarım

Montaj ve Kullanım

4.7uH 10x10mm 15A SMD Güç Bobini'nin PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• Pad Boyutları: Tipik olarak 10.5mm x 10.5mm
• PCB İz Genişliği: 15A için en az 7.5mm bakır genişliği
• Termal Yönetim: Çok sayıda termal via ve geniş bakır alan
• Lehimleme: Standart reflow profili (260°C max, 10s)
• Yerleşim: Hassas sinyal hatlarından uzak tutun
• EMI Kontrol: Manyetik alan etkileşimini minimize edin

Devre Tasarım İpuçları:

• Frekans Seçimi: 4.7μH 200kHz-1MHz arası optimal çalışır
• Akım Değeri: Nominal değerin %20 altında kullanılması önerilir
• Çıkış Kapasitörü: Düşük ESR kapasitörler kullanın
• Rippel Akımı: Tepe akım hesabını doğru yapın
• Satürasyon Kontrolü: En kötü durum senaryosunda bile satürasyon limitini aşmayın

Sorun Giderme ve İpuçları

4.7uH 10x10mm 15A SMD Güç Bobini kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Bakır izleri genişletin, termal vialar ekleyin, akımı azaltın
• Yüksek Rippel Akımı: Daha yüksek indüktans değeri veya daha yüksek frekans düşünün
• EMI Sorunları: Yerleşimi optimize edin, filtre kapasitörleri ekleyin
• Satürasyon: Düşük duty cycle ve yüksek tepe akımı göz önünde bulundurun
• Verim Düşüklüğü: DCR değerini hesaba katarak dönüştürücü tasarımını optimize edin

Verimli Kullanım İpuçları

• Buck dönüştürücülerde düşük indüktans değeri daha yüksek tepe akımına neden olacağını unutmayın
• Anahtarlama frekansını artırarak daha küçük çıkış kapasitörü kullanabilirsiniz
• Çok fazlı dönüştürücülerde rippel akımı azaltmak için uygun faz kaydırması yapın
• Çift bobin kullanımı (paralel) akım kapasitesini artırıp DCR'yi azaltabilir
• Sürekli iletim modu (CCM) için yeterli minimum yük sağlayın

Paket İçeriği

• 4.7uH 10x10mm 15A SMD Güç Bobini
