2SC3356-T1B SOT23 SMD Transistör

2SC3356-T1B SOT23 SMD Transistör

2SC3356-T1B, Toshiba tarafından üretilen yüksek frekans NPN silikon transistörüdür. Kompakt SOT23 SMD paketinde sunulan bu transistör, 12V maksimum kolektör-emitör voltajı ve 50mA sürekli kolektör akımı ile RF ve mikrodalga frekans uygulamaları için özel olarak tasarlanmıştır.

7GHz'e varan üstün geçiş frekansı (fT) değeri ve 1.5dB gibi son derece düşük gürültü figürü ile RF ön yükselteçler, düşük gürültülü amplifikatörler (LNA) ve yüksek frekans osilatörleri için ideal olan bu elektronik komponent, hassas sinyal uygulamalarında üstün performans sağlar.

Ultra kompakt SOT23 paketi, modern kablosuz iletişim cihazları, uydu alıcıları ve GPS ekipmanları gibi yüksek frekanslı devreler için alan tasarrufu sağlarken, profesyonel RF tasarımları arayan mühendisler için güvenilir bir transistör çözümü sunar.

Teknik Özellikler

2SC3356-T1B SOT23 SMD Transistör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: BJT (Bipolar Junction Transistor)
• Polarite: NPN

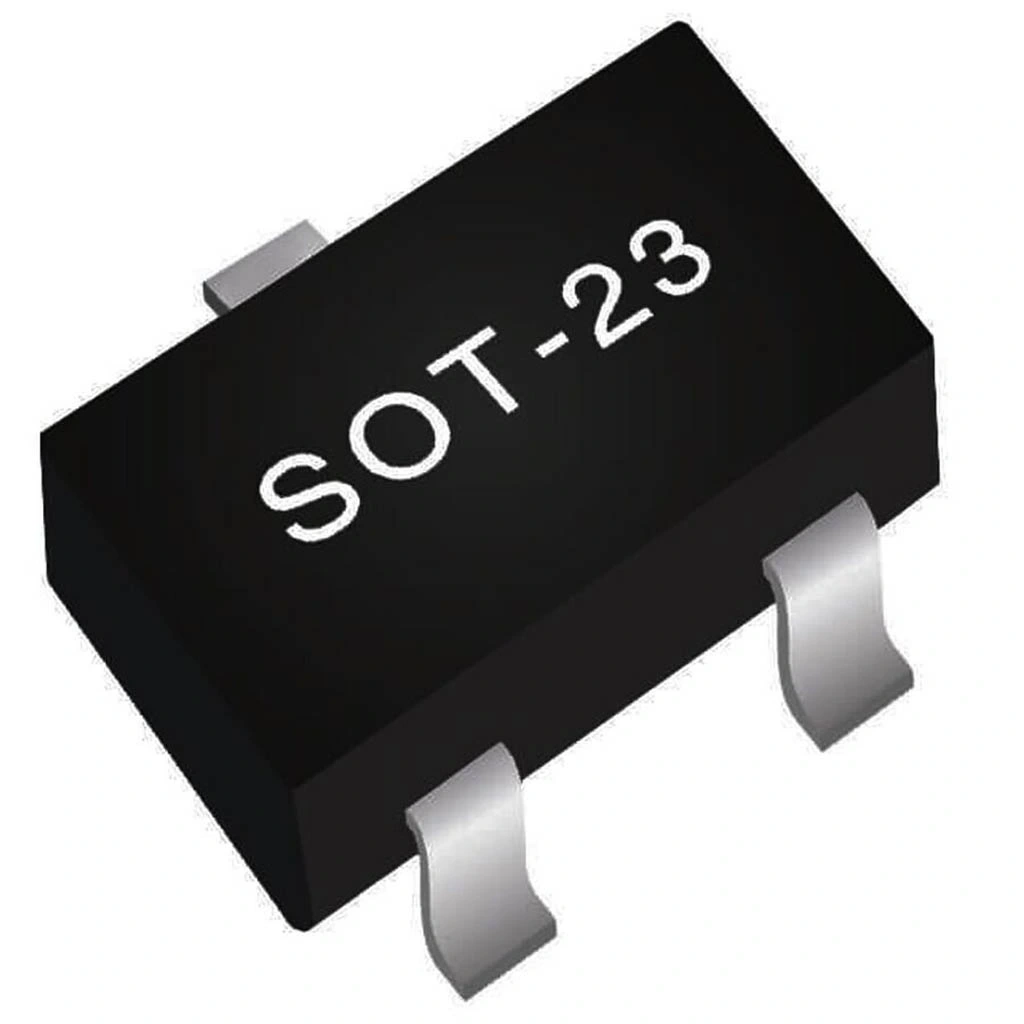

• Paket / Kılıf: SOT23 (SMD)
• Üretici: Toshiba Semiconductor
• Kollektör-Emitör Voltajı (V_CEO): 12V
• Kollektör-Baz Voltajı (V_CBO): 20V
• Emitör-Baz Voltajı (V_EBO): 3V
• Kollektör Akımı - Sürekli (I_C): 50mA
• Toplam Güç Dağılımı (P_tot): 150mW (25°C'de)
• DC Akım Kazancı (h_FE): 40-320 (I_C=7mA, V_CE=6V)
• Kollektör-Emitör Doyum Voltajı (V_CE(sat)): 0.25V (I_C=10mA, I_B=1mA)
• Geçiş Frekansı (f_T): 7GHz (tipik, I_C=7mA, V_CE=6V, f=1GHz)
• Gürültü Figürü (NF): 1.5dB (tipik, I_C=7mA, V_CE=6V, f=1GHz)
• Çıkış Kapasitansı (C_ob): 0.65pF (V_CB=6V, f=1MHz)
• Giriş Kapasitansı (C_ib): 0.9pF (V_EB=0.5V, f=1MHz)
• Geri Besleme Kapasitansı (C_re): 0.35pF (tipik)
• Çalışma Sıcaklığı (T_j): -55°C ile 150°C arası
• Depolama Sıcaklığı (T_stg): -55°C ile 150°C arası
• Maksimum Kazanç Bandgenişliği Ürünü (GBW): 7GHz (tipik)
• S-Parametreleri Çalışma Noktası: I_C=7mA, V_CE=6V, f=1-10GHz

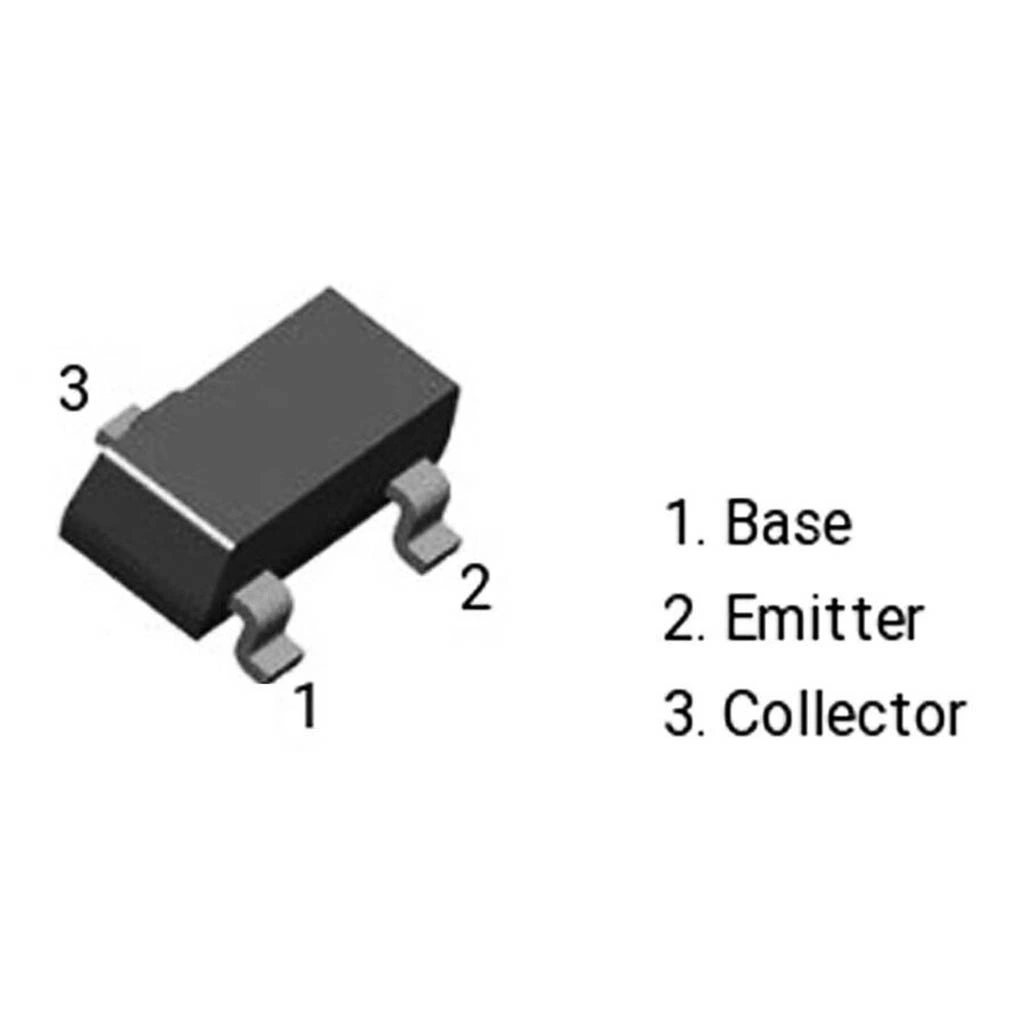

• Pin Konfigürasyonu: 1-Baz, 2-Emitör, 3-Kollektör

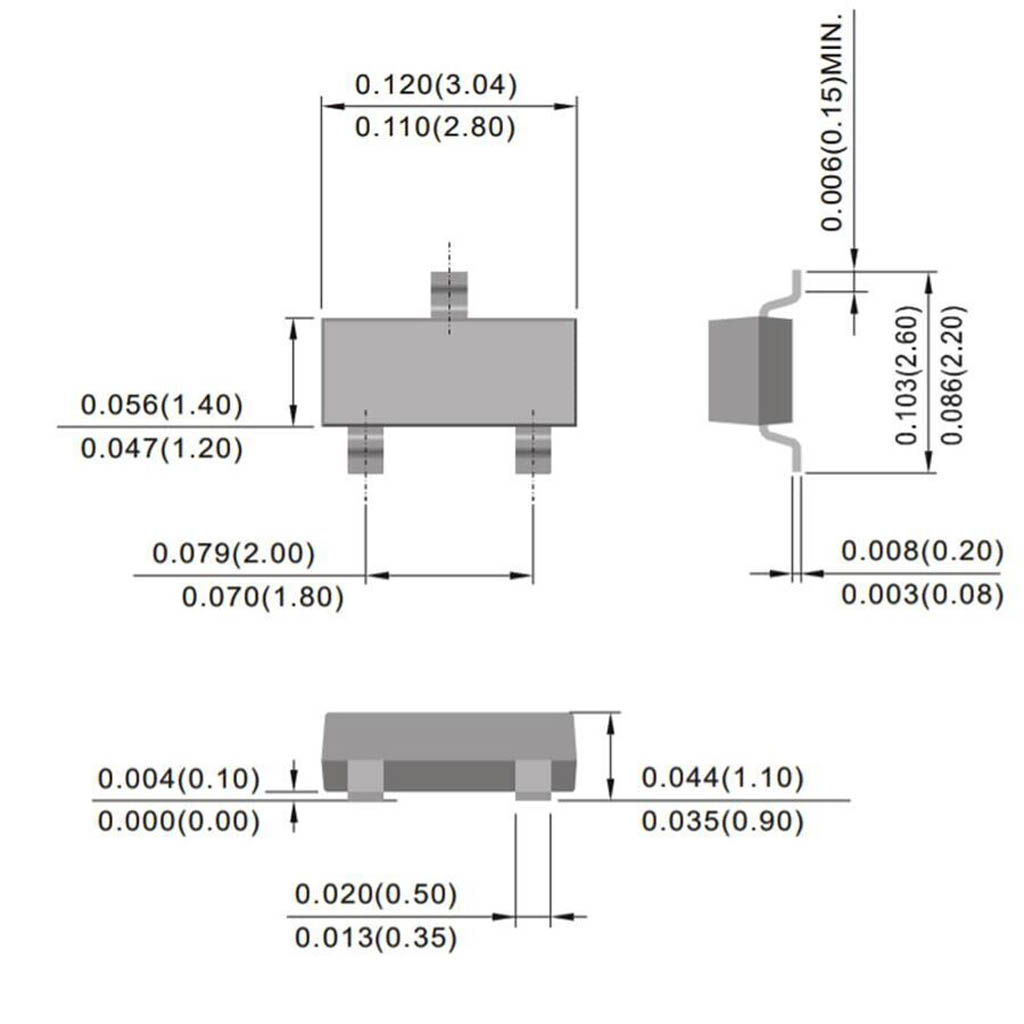

• Paket Boyutları (Yaklaşık): 2.9mm x 1.3mm x 1.0mm
• Montaj Tipi: Yüzey Montaj (SMD)
• RoHS Uyumluluğu: Evet
• Minimum İşletim Akımı: 0.1mA
• Optimum Çalışma Noktası: I_C=7mA, V_CE=6V (RF uygulamalar için)
• Ağırlık (Yaklaşık): 0.008g

Kullanım Alanları

2SC3356-T1B SOT23 SMD Transistör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Profesyonel RF Uygulamaları

• Düşük gürültülü amplifikatörler (LNA)
• Mikrodalga ön yükselteçler
• Geniş bant RF amplifikatörleri
• Yüksek frekans osilatörleri
• Faz kilitli çevrim (PLL) devreleri

İletişim Sistemleri

• Mobil telefon RF katları
• Uydu alıcı devreleri
• GPS alıcı ve amplifikatörleri
• Wi-Fi ve Bluetooth modülleri
• Kablosuz iletişim sistemleri

Ölçüm ve Test Cihazları

• Spektrum analizörleri
• RF dedektör devreleri
• Sinyal güçlendiricileri
• Frekans sayaçları
• RF test ekipmanları

Avantajlar ve Özellikler

2SC3356-T1B SOT23 SMD Transistör'ün sağladığı avantajlar ve çözümler.

• Ultra Yüksek Frekans Performansı: 7GHz geçiş frekansı ile mikrodalga uygulamaları
• Ultra Düşük Gürültü: 1.5dB gürültü figürü ile hassas sinyal algılama
• Yüksek Doğrusallık: RF amplifikasyon için optimize edilmiş karakteristik
• Düşük Parazitik Kapasitans: 0.65pF çıkış kapasitansı ile yüksek frekans verimi
• Optimum RF Performansı: 7mA IC çalışma noktasında en iyi RF özellikleri
• Kompakt SMD Paketi: SOT23 ile minimum PCB alanı kullanımı
• Geniş Sıcaklık Aralığı: -55°C ile 150°C arası güvenilir çalışma
• Düşük Doyum Voltajı: 0.25V VCE(sat) ile verimli çalışma
• S-Parametresi Dokümantasyonu: RF tasarımı için kapsamlı veri
• Endüstri Standardı Paket: Kolay temin edilebilirlik ve PCB tasarım uyumluluğu

Uygulama ve Devre Tasarımı

2SC3356-T1B SOT23 SMD Transistör ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Düşük Gürültülü Amplifikatör (LNA) Tasarımı:

• Topoloji: Ortak emitör veya kaskod konfigürasyonu
• Optimum Bias: I_C=7mA, V_CE=6V (en düşük gürültü için)
• Giriş Eşleme: S11* için yüksek frekanslarda konjuge eşleme
• Çıkış Eşleme: S22* için maksimum güç transferi
• Nötralizasyon: Kararlılık için Miller kapasitansının nötralizasyonu

1GHz RF Osilatör Devresi:

• Resonator: Yüksek Q faktörlü mikroşerit veya seramik rezonatör
• Geri Besleme: Kapasitif bölücü ile faz ayarlı geri besleme
• Bias Stabilitesi: Sıcaklık dengelemeli bias devresi
• İzolasyon: Puffer amplifikatör katı ile yük izolasyonu
• Frekans Stabilitesi: Varaktör kontrolü ile kompanzasyon

Geniş Bant RF Yükselteci:

• Kapasite: DC - 4GHz arası düz frekans yanıtı
• Kazanç: 15-20dB tipik kazanç
• Eşleşme: Dirençli feedback ile geniş bant empedans eşleşmesi
• Kaskat Bağlantı: Yüksek kazanç için çoklu katlar
• Kararlılık: Seçici degenerasyon ile koşulsuz kararlılık

Sorun Giderme ve İpuçları

2SC3356-T1B SOT23 SMD Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• RF Kararsızlık ve Osilasyon: Bypass kapasitörleri ekleyin, nötralizasyon devreleri kullanın.
• Yüksek Gürültü Seviyesi: Optimum bias koşullarını (7mA) sağlayın, RF yollarını kısa tutun.
• Kazanç Düşüklüğü: Empedans eşlemeyi optimize edin, S-parametrelerine göre tasarlayın.
• Parazitik Kapasitans Etkileri: PCB tasarımında minimum iz genişliği ve toprak düzlemi kullanın.
• ESD Hasarı: Lehimleme sırasında ESD önlemleri alın, korumalı RF kılıflama yapın.

Tasarım ve Uygulama İpuçları

• RF PCB tasarımında doğru dielektrik sabitli malzeme (örn. Rogers) kullanın
• 7GHz'e kadar performans için mikroşerit hat tasarım kurallarını uygulayın
• Hassas S-parametre eşleştirmesi için Smith Chart kullanın
• RF devrelerinde çift taraflı PCB ve via deliklerle toprak düzlemi oluşturun
• Bias devresinde dekuplaj için düşük ESR/ESL kapasitörler kullanın
• LNA'larda gürültü faktörü ve kazanç arasında optimal dengeyi bulun

Paket İçeriği

• 2SC3356-T1B SOT23 SMD Transistör
