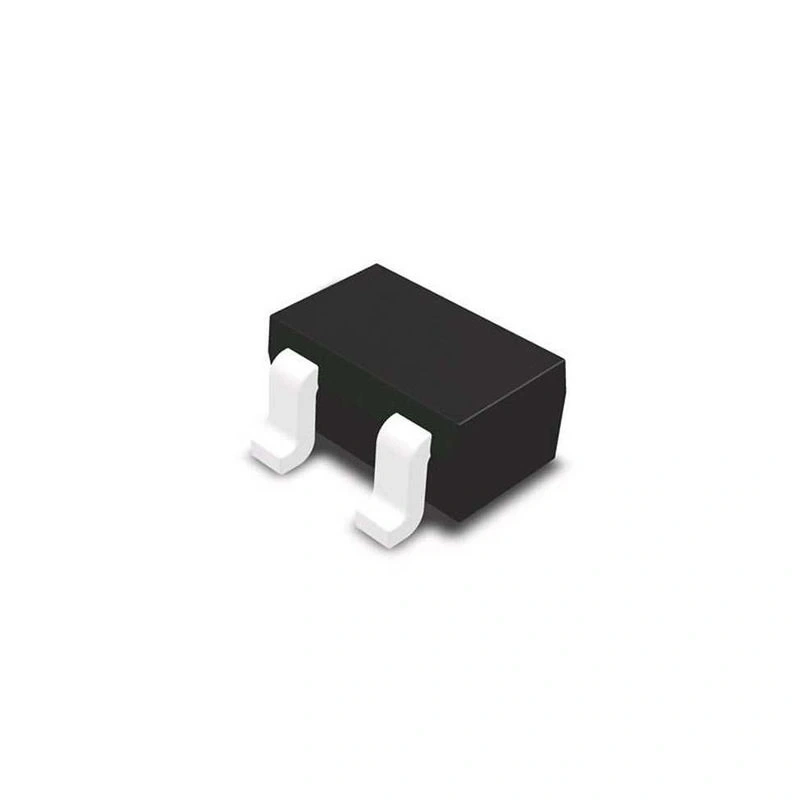

2SA2088T106Q SOT323 SMD Transistör

2SA2088T106Q, Rohm Semiconductor tarafından üretilen ultra kompakt SOT323 paketinde yüksek frekans PNP silikon transistördür. 50V maksimum kolektör-emitör voltajı ve 150mA sürekli kolektör akımı ile RF ve yüksek hızlı anahtarlama uygulamaları için tasarlanmıştır.

3GHz üzerinde geçiş frekansı (fT) değeri ve düşük gürültü karakteristiği ile RF amplifikatörler, yüksek frekans devreleri ve hassas sinyal işleme uygulamaları için ideal olan bu elektronik komponent, kompakt boyutu ve üstün performansıyla öne çıkar.

Ultra küçük SOT323 (SC-70) paketi, modern kablosuz iletişim cihazları, taşınabilir elektronik ekipmanlar ve yüksek yoğunluklu PCB'ler için minimum alan kullanımı sağlarken, yüksek frekans ve düşük gürültü gerektiren uygulamalar için güvenilir bir transistör çözümü sunar.

Teknik Özellikler

2SA2088T106Q SOT323 SMD Transistör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: BJT (Bipolar Junction Transistor)
• Polarite: PNP
• Paket / Kılıf: SOT323 (SC-70)
• Üretici: Rohm Semiconductor
• Kollektör-Emitör Voltajı (V_CEO): 50V
• Kollektör-Baz Voltajı (V_CBO): 60V
• Emitör-Baz Voltajı (V_EBO): 6V
• Kollektör Akımı - Sürekli (I_C): 150mA
• Kollektör Akımı - Pik (I_CM): 300mA
• Toplam Güç Dağılımı (P_tot): 200mW (25°C'de)
• DC Akım Kazancı (h_FE): 60-300 (I_C=-10mA, V_CE=-10V)
• Kollektör-Emitör Doyum Voltajı (V_CE(sat)): -0.3V (I_C=-50mA, I_B=-5mA)
• Baz-Emitör Voltajı (V_BE): -0.75V (tipik, I_C=-10mA, V_CE=-10V)
• Çalışma Sıcaklığı (T_j): -55°C ile 150°C arası
• Depolama Sıcaklığı (T_stg): -55°C ile 150°C arası
• Geçiş Frekansı (f_T): 3.5GHz (tipik)
• Çıkış Kapasitansı (C_ob): 1.0pF (V_CB=-10V, f=1MHz)
• Giriş Kapasitansı (C_ib): 2.5pF (V_EB=-0.5V, f=1MHz)
• Gürültü Figürü (NF): 2.5dB (tipik, f=1GHz)
• Yükselme Zamanı (t_r): 0.8ns (tipik)
• Düşme Zamanı (t_f): 0.8ns (tipik)
• Pin Konfigürasyonu: 1-Baz, 2-Emitör, 3-Kollektör
• Paket Boyutları (Yaklaşık): 2.0mm x 1.3mm x 0.9mm
• Montaj Tipi: Yüzey Montaj (SMD)
• RoHS Uyumluluğu: Evet
• Paket Malzemesi: Epoksi reçine, kurşunsuz
• Complementary NPN Tipi: 2SC5876T106Q
• Ağırlık (Yaklaşık): 0.006g

Kullanım Alanları

2SA2088T106Q SOT323 SMD Transistör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

RF ve Mikrodalga Uygulamaları

• Düşük gürültülü RF amplifikatörler
• RF osilatör devreleri
• Kablosuz iletişim modülleri
• Mixer devreleri
• Uydu ve mobil iletişim ekipmanları

Yüksek Hızlı Anahtarlama Devreleri

• Pulse şekillendiriciler
• Dijital mantık arayüzleri
• Yüksek hızlı veri hatları
• Sinyal tamponlama devreleri
• Seviye dönüştürücüler

Hassas Sinyal İşleme

• Diferansiyel amplifikatörler
• Düşük gürültülü ön yükselteçler
• Akım aynalama devreleri
• Sensör arayüzleri
• Minyatür analog sinyal işleme devreleri

Avantajlar ve Özellikler

2SA2088T106Q SOT323 SMD Transistör'ün sağladığı avantajlar ve çözümler.

• Ultra Yüksek Frekans: 3.5GHz geçiş frekansı ile RF uygulamalarda üstün performans
• Ultra Kompakt Boyut: SOT323 (SC-70) paketi ile minimum PCB alanı kullanımı
• Düşük Gürültü Performansı: Hassas sinyal işleme uygulamaları için optimize edilmiş
• Hızlı Anahtarlama: 0.8ns yükselme/düşme zamanları ile yüksek hızlı devreler
• Düşük Parazitik Kapasitans: 1.0pF çıkış kapasitansı ile yüksek frekanslı operasyon
• Düşük Doyum Voltajı: -0.3V VCE(sat) ile verimli anahtarlama
• Geniş Sıcaklık Aralığı: -55°C ile 150°C arası güvenilir çalışma
• Tamamlayıcı NPN Eşleşmesi: 2SC5876T106Q ile devre tasarım esnekliği
• Yüksek Voltaj Dayanımı: 50V VCEO ile çeşitli uygulamalarda kullanım
• RoHS Uyumluluğu: Çevre dostu kurşunsuz üretim

Uygulama ve Devre Tasarımı

2SA2088T106Q SOT323 SMD Transistör ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Düşük Gürültülü RF Amplifikatör:

• Topoloji: Ortak emitör veya ortak baz konfigürasyonu
• Çalışma Noktası: I_C = -5 ile -10mA arası (optimum gürültü için)
• Empedans Eşleme: Smith chart kullanarak S-parametre temelli tasarım
• Giriş Eşleme Ağı: L-C ağları veya mikroşerit hat kullanarak 50Ω empedans
• RF İzolasyon: Besleme hattında RF şok bobini ve bypass kapasitörleri

Tamamlayıcı Push-Pull RF Çıkış Katı:

• Tamamlayıcı Çift: 2SA2088T106Q (PNP) ve 2SC5876T106Q (NPN) kullanımı
• Class AB Bias: Direnç veya diyot ile çapraz iletkenlik distorsiyonu önleme
• Geniş Bant Empedans Eşleme: Transformatör veya L-C ağları
• Dengeli Tasarım: Simetrik PCB düzeni ve eşleştirilmiş hat uzunlukları
• Termal Dengeleme: Emitör dirençleri ve termal bağlantı

Yüksek Hızlı Sinyal Tamponlama:

• Emitör Takipçisi: Yüksek giriş empedansı, düşük çıkış empedansı
• Çalışma Noktası: I_C = -5mA (Yüksek bant genişliği için)
• Bias Devresi: Sıcaklık kararlı akım kaynağı
• Frekans Tepkisi: >1GHz bant genişliği kapasitesi
• Uygulamalar: ADC sürücüleri, yüksek hızlı sensör arayüzleri

Sorun Giderme ve İpuçları

2SA2088T106Q SOT323 SMD Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• RF Kararsızlık: PCB yollarını kısaltın, bypass kapasitörler ekleyin, RF toprak düzlemi kullanın.
• SMD Lehimleme Zorluğu: İnce uçlu havya, flux kullanımı, mikroskop veya büyüteç desteği alın.
• Parazitik Osilasyon: Negatif geri besleme, nötralizasyon teknikleri, kritik hatlarda ferrit boncuk kullanın.
• Yüksek Gürültü Seviyesi: Optimum bias noktası, düşük gürültülü güç kaynağı, iyi ekranlama sağlayın.
• ESD Hasarı: ESD önlemleri alın, bileklik kullanın, uygun saklama koşulları sağlayın.

Tasarım ve Uygulama İpuçları

• SOT323 paketinin pin dizilimini (1-Baz, 2-Emitör, 3-Kollektör) doğru kontrol edin
• Ultra küçük boyutu nedeniyle reflow lehimleme veya hassas havya ile çalışın
• PNP polaritesine dikkat edin, NPN'den farklı olarak akım yönü tersine akar
• RF PCB tasarımında kontrollü empedans hatları ve tam toprak düzlemi kullanın
• Yüksek frekanslı uygulamalarda direnç ve kapasitörlerin parazitik değerlerini dikkate alın
• Hassas RF ölçümleri için VNA (Vektör Network Analizörü) kullanın

Paket İçeriği

• 2SA2088T106Q SOT323 SMD Transistör
