24VDC 16A - ADW1224HT - Panasonic Röle

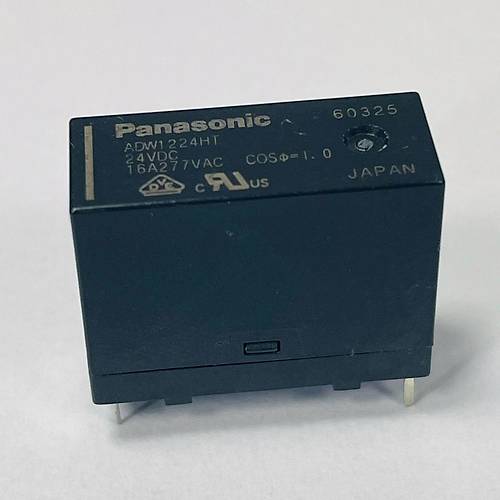

24VDC 16A ADW1224HT Panasonic Röle

ADW1224HT, Panasonic firmasının 24V kontrol gerilimi ile çalışan yüksek kaliteli ve güvenilir bir güç rölesidir. 16A anahtarlama kapasitesi ile endüstriyel uygulamalar ve hassas kontrol sistemleri için ideal bir seçimdir.

HT (Yüksek Dayanıklılık) serisinin bir üyesi olan bu röle, uzun mekanik ömrü, düşük temas direnci ve yüksek izolasyon özellikleri ile öne çıkar.

Panasonic markasının kalitesi ve güvenilirliği ile üretilen ADW1224HT röle, çeşitli elektronik komponentler ile birlikte kullanılarak otomatik kontrol sistemleri, endüstriyel otomasyon ve hassas ölçüm cihazlarında tercih edilmektedir.

Teknik Özellikler

24VDC 16A ADW1224HT Panasonic Röle'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Panasonic Corporation
• Model: ADW1224HT
• Röle Tipi: SPST-NO (Tek Kutuplu Tek Yönlü - Normalde Açık)
• Bobin Gerilimi: 24.VDC
• Bobin Direnci: 650 Ohm ±10%
• Bobin Akımı: 36.9mA
• Bobin Gücü: Yaklaşık 0.89W
• Kontak Düzeni: 1a (SPST-NO)
• Kontak Malzemesi: AgSnIn
• Kontak Direnci: 30mΩ (maksimum)
• Anahtarlama Kapasitesi: 16A @ 250VAC / 16A @ 30VDC
• Maksimum Açma Kapasitesi: 4.000VA
• Minimum Anahtarlama Yükü: 100mA @ 5VDC
• Minimum Çekme Gerilimi: 80% nominal gerilim (19.2VDC)
• Minimum Bırakma Gerilimi: 10% nominal gerilim (2.4VDC)
• Çekme Süresi: 10ms (maksimum)
• Bırakma Süresi: 5ms (maksimum)
• Elektriksel Ömür: 100.000 işlem (16A 250VAC rezistif yükte)
• Mekanik Ömür: 10.000.000 işlem
• İzolasyon Direnci: 1000MΩ (minimum, 500VDC)
• Dielektrik Dayanımı: 5000VAC, 1 dakika
• İzolasyon: Coil to contact: Güçlendirilmiş izolasyon
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Çalışma Nemi: %5 ile %85 arası
• Pin Sayısı: 4 pin
• Montaj Tipi: PCB montaj
• Boyutlar: 29mm x 12.7mm x 15.7mm
• Ağırlık: Yaklaşık 13g
• Sertifikalar: UL, CSA, VDE, CQC

Kullanım Alanları

24VDC 16A ADW1224HT Panasonic Röle'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Otomasyon

• PLC kontrol sistemleri
• Fabrika otomasyon ekipmanları
• Kontrol panelleri
• Sensör arayüzleri
• Vana ve aktüatör kontrolü

Güç Kontrolü

• Aydınlatma kontrol sistemleri
• Güç dağıtım üniteleri
• HVAC ekipmanları
• Motor kontrol devreleri
• Enerji yönetim sistemleri

Hassas Cihazlar

• Tıbbi cihazlar
• Ölçüm ekipmanları
• Test ve kalibrasyon cihazları
• Güvenlik sistemleri
• Veri toplama sistemleri

Avantajlar ve Özellikler

24VDC 16A ADW1224HT Panasonic Röle'nin sağladığı avantajlar ve çözümler.

• Yüksek Kalite: Panasonic markasının güvenilirliği
• Uzun Ömür: 10 milyon mekanik işlem kapasitesi
• Düşük Kontak Direnci: 30mΩ maksimum değer
• Yüksek İzolasyon: 5000VAC dielektrik dayanımı
• Endüstriyel Standart: 24VDC bobin gerilimi
• Yüksek Anahtarlama Kapasitesi: 16A sürekli akım taşıma
• Güçlendirilmiş İzolasyon: Bobin ve kontak arasında
• Geniş Sıcaklık Aralığı: -40°C ile +85°C arası çalışma
• Kompakt Tasarım: Küçük boyutlarda yüksek performans
• Uluslararası Sertifikalar: UL, CSA, VDE onaylı

Bağlantı ve Kullanım

24VDC 16A ADW1224HT Panasonic Röle'nin bağlantı şeması ve kullanım kılavuzu.

Röle pin bağlantıları ve fonksiyonları:

• 1-2 (Bobin): 24V DC kontrol sinyali için bağlantı pinleri
• 3-4 (Kontak): NO (Normalde Açık) kontak bağlantıları

Sürücü devresi için gerekli komponentler:

• 1x Transistör (örn. 2N2222, BC547) veya MOSFET (örn. BS170)
• 1x 1kΩ direnç (transistör base girişi için)
• 1x 1N4007 diyot (ters EMK koruması için)
• 1x LED ve direnç (opsiyonel, durum göstergesi için)
• Güç kaynağı (24V DC, min. 50mA)

Sorun Giderme ve İpuçları

24VDC 16A ADW1224HT Panasonic Röle kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Röle Çekmeme Sorunu: 24V DC besleme kaynağının yeterli akım verdiğini kontrol edin
• PCB İzi Isınması: 16A için en az 2.5mm genişliğinde PCB yolları kullanın
• Uzun Kullanımda Aşınma: İndüktif yükler için snubber devresi ekleyin
• Sürücü Devre Arızası: Koruma diyodunun doğru bağlandığından emin olun
• Gürültü Problemleri: Röle bobinine bypass kapasitörü ekleyin

Verimli Kullanım İpuçları

• Uzun ömür için nominal yükün %70-80'i civarında yükleyin
• İndüktif yükler için kontak koruması ekleyin (RC devre veya varistör)
• PCB tasarımında kontaklar için yeterli izolasyon mesafesi bırakın
• Yüksek akımlı uygulamalarda soğutma ve havalandırmayı dikkate alın
• PLC gibi kontrol sistemlerinde röle ve giriş/çıkış arasında izolasyon sağlayın

Paket İçeriği

• 24VDC 16A ADW1224HT Panasonic Röle
