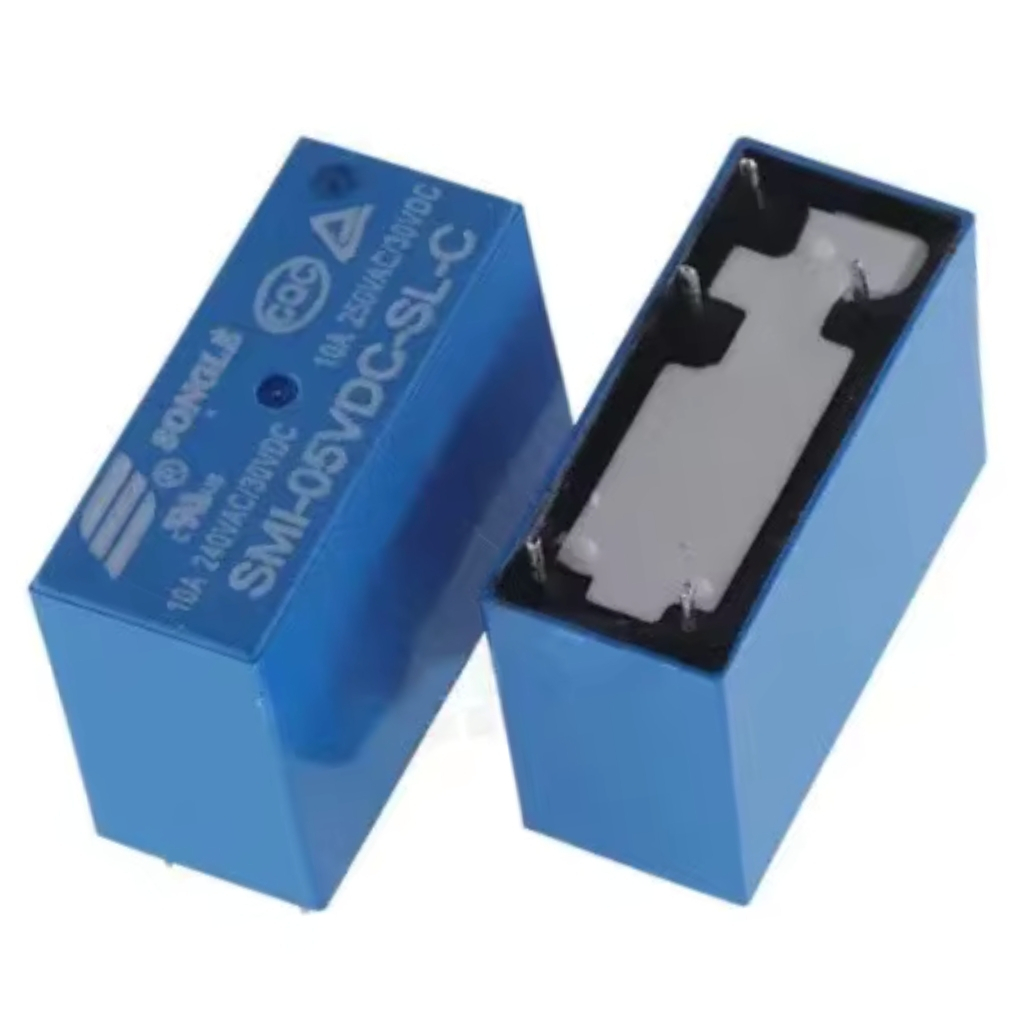

Songle SMI-05VDC-SL-C 10A 5V 5 Pin Tek Kontak Röle (HLS1)
Songle SMI-05VDC-SL-C 10A 5V 5 Pin Tek Kontak Röle (HLS1), 5V ile kontrol edilebilen, 10A akım taşıma kapasitesine sahip, tek kontaklı bir elektromanyetik röledir. Kompakt yapısı ve yüksek güvenilirliği ile düşük voltajlı kontrol sinyalleri kullanarak yüksek güçlü elektriksel yüklerin anahtarlanmasını sağlar.
5 pinli yapısıyla PCB üzerine kolay montaj imkanı sunan bu röle, elektronik komponentler arasında en çok tercih edilen anahtar elemanlarından biridir ve mikrodenetleyici tabanlı sistemlerde AC veya DC yükleri kontrol etmek için mükemmel bir seçenektir.
Yüksek kaliteli Songle markasına ait olan bu tek kontaklı röle, 10A kapasitesi ve güvenilir yapısıyla uzun ömürlü çalışma sunar ve elektronik projelerde sıklıkla kullanılır.

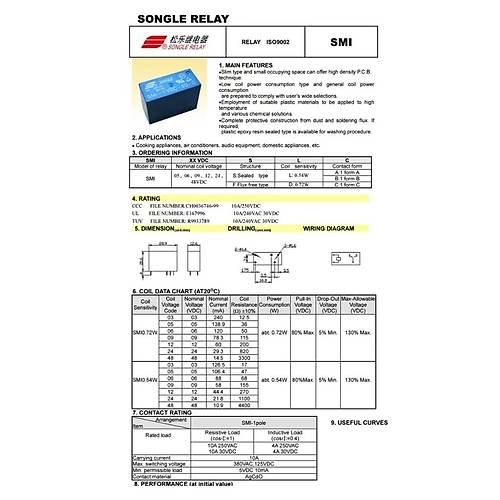

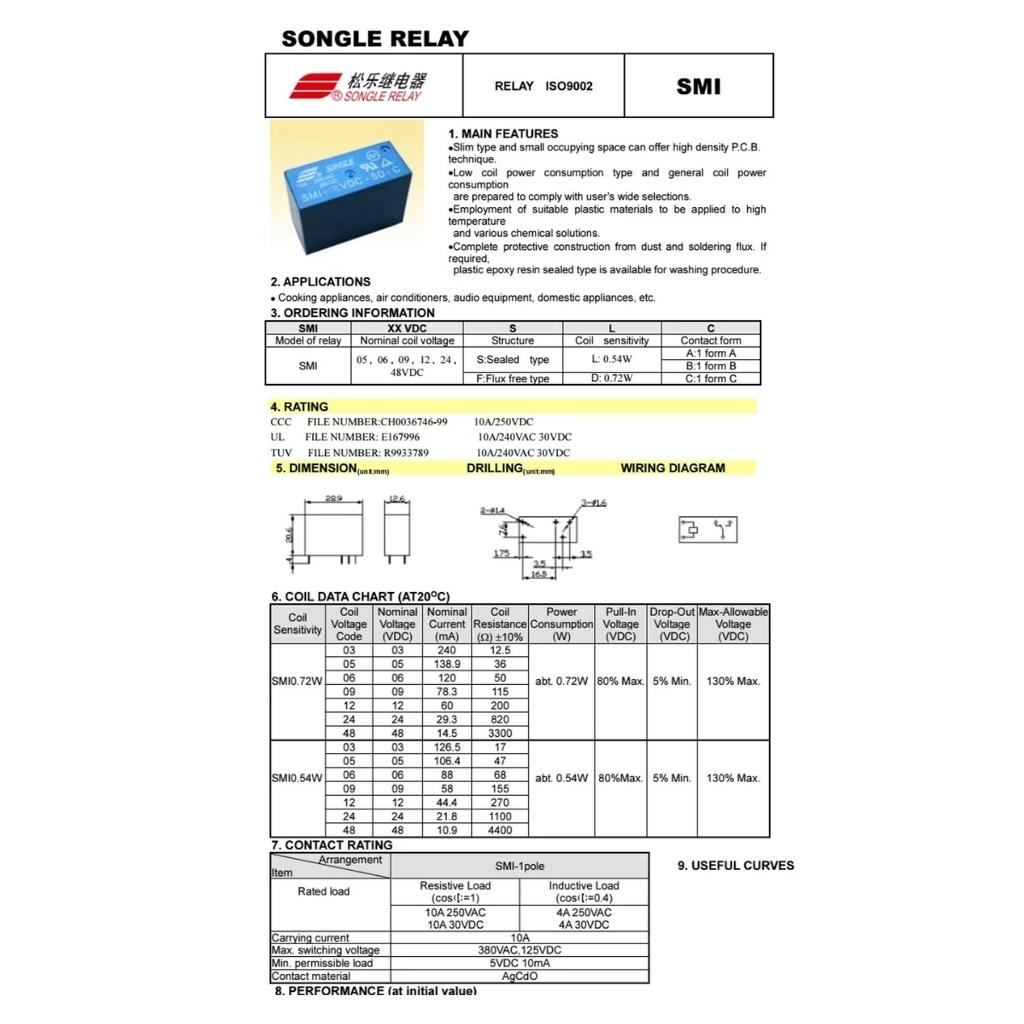

Teknik Özellikler
Songle SMI-05VDC-SL-C 10A 5V 5 Pin Tek Kontak Röle (HLS1)'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Marka: Songle
- Model: SMI-05VDC-SL-C
- Bobin Voltajı: 5V DC
- Kontak Yapısı: SPDT (Tek Kutuplu Çift Atımlı)
- Kontak Kapasitesi: 10A @ 250VAC / 30VDC
- Bobin Direnci: 70Ω ± 10%
- Bobin Akımı: ~71.4mA
- Çekme Voltajı: 3.75V DC (maksimum)
- Bırakma Voltajı: 0.5V DC (minimum)
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Mekanik Ömür: Minimum 10 milyon operasyon
- Elektriksel Ömür: Minimum 100,000 operasyon (nominal yükte)
- Çalışma Süresi: Maksimum 10ms
- Bırakma Süresi: Maksimum 5ms
- İzolasyon Direnci: 100MΩ (500VDC'de)
- Dielektrik Dayanımı: 1500VAC, 1 dakika
- Pin Sayısı: 5 pin
- Montaj Tipi: THT (Through Hole Technology)
- Boyutlar: Yaklaşık 19.0 × 15.5 × 15.0mm
- Ağırlık: Yaklaşık 7g
Kullanım Alanları
Songle SMI-05VDC-SL-C 10A 5V 5 Pin Tek Kontak Röle (HLS1)'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Arduino ve Mikrodenetleyici Projeleri
- Akıllı ev sistemleri
- IoT cihazları
- Sensör kontrollü anahtarlama
- Otomatik sulama sistemleri
- Zamanlayıcı kontrollü devreleri
Ev ve Ofis Otomasyonu
- Aydınlatma kontrolü
- Uzaktan kontrollü prizler
- Fan ve motor kontrolü
- Alarm ve güvenlik sistemleri
- Isıtıcı kontrolü
Endüstriyel Uygulamalar
- PLC kontrol sistemleri
- Makine kontrol devreleri
- Endüstriyel otomasyon
- Motorlu cihaz kontrolü
- Güç anahtarlama sistemleri
Avantajlar ve Özellikler
Songle SMI-05VDC-SL-C 10A 5V 5 Pin Tek Kontak Röle (HLS1)'nin sağladığı avantajlar ve çözümler.
- Yüksek Kontak Kapasitesi: 10A ile güçlü yükleri kontrol edebilme
- Düşük Bobin Gerilimi: 5V ile mikrodenetleyicilerle uyumlu çalışma
- Kompakt Tasarım: Az yer kaplayan PCB boyutları
- Uzun Mekanik Ömür: 10 milyon operasyon garantisi
- Güvenilir Marka: Songle kalitesi ve dayanıklılığı
- Kolay Montaj: Standart 5 pin THT yapısı
- Düşük Güç Tüketimi: 71.4mA nominal bobin akımı
- Yüksek İzolasyon: Kontrol ve yük devreleri arasında güvenli ayrım
- Geniş Sıcaklık Aralığı: -40°C ile +85°C arası çalışabilme
- Görsel Durum İzleme: Mekanik hareket ile röle durumunu kolayca görme
Kurulum ve Bağlantı
Songle SMI-05VDC-SL-C 10A 5V 5 Pin Tek Kontak Röle (HLS1)'nin kurulum ve bağlantı süreci hakkında bilgiler.
İpucu: Bobin uçlarına koruma diyodu ekleyerek transistörünüzü ters EMK'dan koruyun.
Pin konfigürasyonu ve işlevleri:
- Pin 1: Bobin (-)
- Pin 5: Bobin (+)
- Pin 2: Normalde Kapalı (NC) kontak
- Pin 3: Ortak (COM) kontak
- Pin 4: Normalde Açık (NO) kontak
Mikrodenetleyici ile temel bağlantı:
- Bobin Bağlantısı:
- Arduino/mikrodenetleyici dijital çıkış pini → transistör (2N2222, BC547 vb.) → Röle pin 5 (Bobin +)
- Röle pin 1 (Bobin -) → GND
- 1N4007 koruma diyodu: Anot → Röle pin 1, Katot → Röle pin 5
- Yük Bağlantısı:
- AC/DC güç kaynağı → Röle pin 3 (COM)
- Yük → Röle pin 4 (NO) veya pin 2 (NC)
Örnek devre elemanları:
- Transistör: 2N2222, BC547, BC337 veya benzer NPN transistör
- Baz Direnci: 1kΩ - 4.7kΩ (transistör için)
- Koruma Diyodu: 1N4007, 1N4148 veya benzer
- LED Gösterge (opsiyonel): 5mm LED + 220Ω direnç
Güvenlik önlemleri:
- Yüksek voltaj ile çalışırken gerekli izolasyon ve güvenlik önlemlerini alın
- Rölenin kontak kapasitesini aşan yükler için daha yüksek kapasiteli röle veya kontaktör kullanın
- İndüktif yükler (motor, solenoid vb.) için röle kontakları arasına söndürme devresi ekleyin
- PCB tasarımlarında yüksek voltaj ve düşük voltaj hatları arasında yeterli mesafe bırakın
Sorun Giderme ve İpuçları
Songle SMI-05VDC-SL-C 10A 5V 5 Pin Tek Kontak Röle (HLS1) kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Röle Çalışmıyor: Bobin voltajını ve bağlantılarını kontrol edin, sürücü transistörün çalıştığından emin olun
- Zayıf Tıklama Sesi: Yetersiz bobin voltajı, güç kaynağınızı kontrol edin
- Kontak Problemleri: Röle kontaklarında oksidasyon veya hasar kontrolü yapın
- Röle Isınması: Sürekli enerjili kullanımda yeterli havalandırma sağlayın
- Anahtarlama Titreşimi: Kararlı bir güç kaynağı kullanın ve gürültü filtreleme yapın
Verimli Kullanım İpuçları
- Röle bobini ile paralel 1N4007 diyot bağlayarak transistörünüzü koruyun
- Yüksek akım uygulamalarında PCB yollarını kalın tasarlayın veya ilave telleme yapın
- Sık anahtarlama gerektiren uygulamalarda katı hal rölelerini (SSR) değerlendirin
- PCB tasarımında röleyi ısı üreten komponentlerden uzağa yerleştirin
- Endüktif yükler için röle kontakları arasına RC söndürme devresi veya varistör ekleyin
- Çok önemli uygulamalarda, güvenilirliği artırmak için röleyi nominal yük kapasitesinin %70'i civarında kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve kontrol elemanları konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
SPDT röle ne anlama gelir?
SPDT (Single Pole Double Throw) tek kutuplu çift atımlı röle demektir. Bir ortak (COM) pini, bir normalde kapalı (NC) ve bir normalde açık (NO) kontak içerir.
Bu röle Arduino ile doğrudan sürülebilir mi?
Hayır, Arduino pinleri yaklaşık 40mA verebilir, röle bobini 71.4mA gerektirir. Bir transistör veya röle sürücü devre kullanmalısınız.
10A kontak kapasitesi hangi tür cihazları sürebilir?
250VAC'de 10A kapasitesi ile yaklaşık 2000-2400W'a kadar aydınlatma, küçük motorlar, ev aletleri, ısıtıcılar ve fanlar kontrol edilebilir.
Koruma diyodu neden gereklidir?
Bobin enerjisi kesildiğinde oluşan ters EMK voltajı transistörü yakabilir. Diyot bu yüksek voltajı kısa devre ederek sürücü devreyi korur.
HLS1 kodu ne anlama gelir?
Üretici tarafından verilen bir lot veya versiyon kodudur. Rölenin temel özellikleri aynı kalır, sadece üretim serisi farklılığını gösterir.
Röle neden ısınır ve nasıl önlenir?
Bobin uzun süre enerjili kaldığında ısınır. Uygun soğutma, aralıklı çalışma veya daha büyük bir röle kullanarak ısınma azaltılabilir.
Bu röle ile AC ve DC yük aynı anda kontrol edilebilir mi?
Evet, farklı kontaklara bağlayarak AC ve DC yükleri aynı anda kontrol edebilirsiniz. Güvenlik için yeterli izolasyon sağlanmalıdır.
Söndürme devresi nedir ve ne zaman gereklidir?
Kontak açıldığında oluşan arkı söndüren RC devre veya varistördür. Motor, solenoid gibi endüktif yüklerde kontak ömrünü uzatmak için kullanılır.
