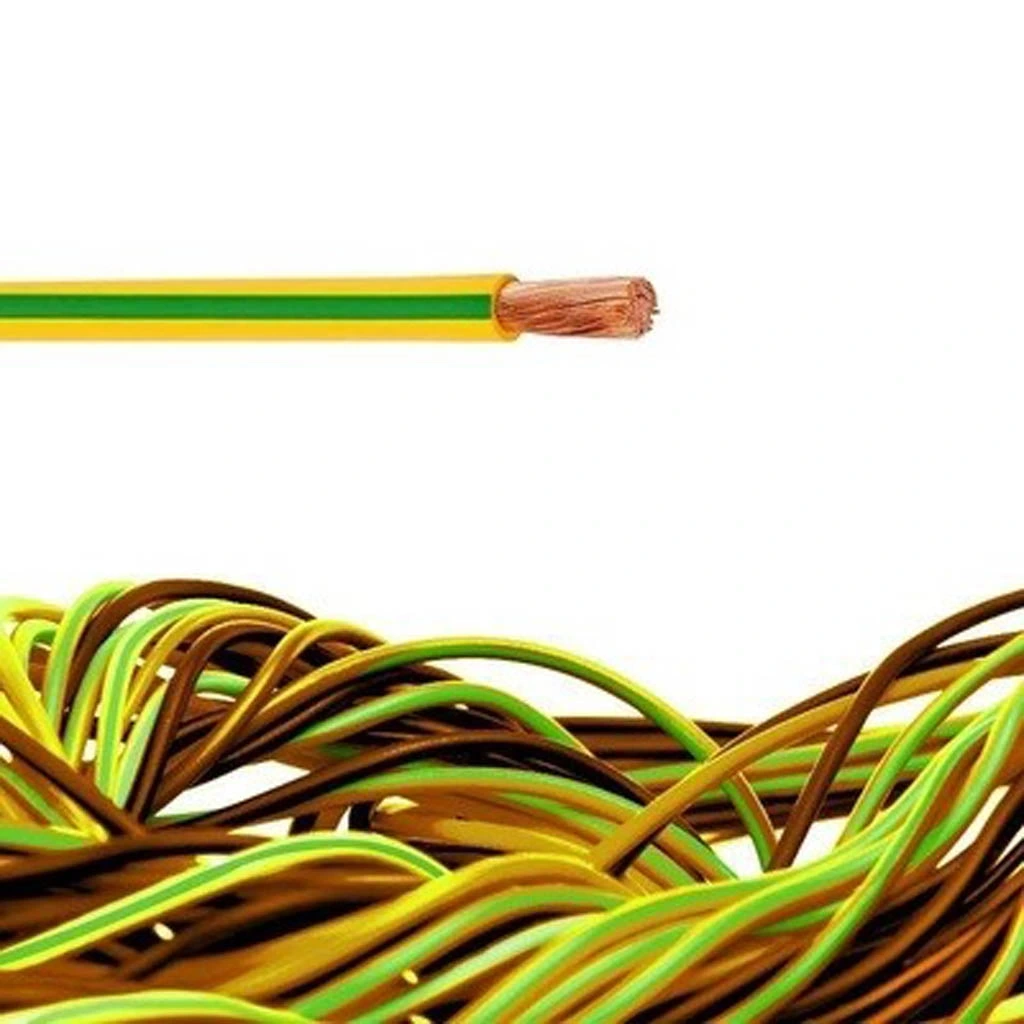

Öznur H05V-K/Sarı-Yeşil 1.5 NYAF Kablo 1 Metre
Öznur H05V-K/Sarı-Yeşil 1.5 NYAF Kablo, elektrik ve elektronik tesisatlarınızda güvenli topraklama bağlantıları için üretilmiş, 1,5 mm² kesitli, sarı-yeşil renkli ve 1 metre uzunluğunda esnek bakır iletkenli bir kablodur. TS EN 50525-2-31 standardına uygun üretilen bu kablo, yüksek kalite ve güvenilirlik sunar.
Elektrik panolarında, topraklama hatlarında ve ev içi tesisatlarda tercih edilen bu ürün, kablo çeşitleri arasında evrensel renk kodlaması ve esnekliği ile öne çıkmaktadır. İnce çok telli bakır iletken yapısı sayesinde bükülme ve manevra gerektiren uygulamalarda kolaylık sağlar.
Alev geciktirici PVC izolasyon malzemesi ile kaplı olan bu kablo, alçak gerilim kabloları sınıfında yer alır ve 300/500V çalışma gerilimine dayanıklıdır. H05V-K standardı ile uyumlu olan bu NYAF kablolar kategorisindeki ürün, elektriksel güvenlik için hayati önem taşıyan topraklama bağlantılarında güvenle kullanılabilir.
Teknik Özellikler
Öznur H05V-K/Sarı-Yeşil 1.5 NYAF Kablo 1 Metre'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Marka: Öznur Kablo
- Model: H05V-K/Sarı-Yeşil 1.5 NYAF
- Kesit: 1,5 mm²
- Renk: Sarı-Yeşil (Topraklama renk kodu)
- Uzunluk: 1 metre
- Damar Yapısı: Tek damarlı, çok telli (flexible)
- İletken Tipi: Elektrolitik bakır
- İletken Sınıfı: 5. Sınıf (çok telli ince)
- İzolasyon Malzemesi: PVC (Polivinil klorür)
- Çalışma Gerilimi: 300/500V
- Standart: TS EN 50525-2-31
- İletken Direnci (20°C): 13,3 Ohm/km
- Dış Çap: 2,9 ± 0,1 mm
- Maksimum Çalışma Sıcaklığı: 70°C
- Alev Dayanımı: Alev geciktirici
- Tellerinin Sayısı: 30 tel (yaklaşık)
- Ağırlık: 18,5 g/m
- Yapısı: Dağılmayı engelleyen özel izolasyon
- Kullanım Alanı: İç mekan, topraklama uygulamaları
- Maksimum Akım Taşıma Kapasitesi: 15A (ortam koşullarına göre değişir)
- RoHS Uyumluluğu: Evet
Kullanım Alanları
Öznur H05V-K/Sarı-Yeşil 1.5 NYAF Kablo 1 Metre'nin kullanılabileceği çeşitli alanlar ve projeler.
Topraklama Sistemleri
- Ev ve işyeri topraklama hatları
- Elektrik panoları koruma topraklaması
- Prizlerin koruma topraklaması
- Şalt ekipmanları topraklaması
- Metal gövdeli cihazların topraklaması
Elektrik Tesisatı
- İç tesisat topraklama bağlantıları
- Elektrik tablosu bağlantıları
- Koruma barası bağlantıları
- Eşpotansiyel bağlantılar
- Elektrikli ev aletleri topraklama hatları
Endüstriyel Uygulamalar
- Makine güvenlik topraklaması
- Motor koruma bağlantıları
- Kontrol panoları bağlantıları
- Statik elektrik deşarj hatları
- Otomasyon sistemleri topraklaması
Avantajlar ve Özellikler
Öznur H05V-K/Sarı-Yeşil 1.5 NYAF Kablo 1 Metre'nin sağladığı avantajlar ve çözümler.
- Standart Renk Kodlaması: Uluslararası sarı-yeşil topraklama kodu
- Yüksek Esneklik: Kolay bükülme ve manevra kabiliyeti
- Kaliteli İzolasyon: Güvenli elektrik iletimi
- Standartlara Uygunluk: TS EN 50525-2-31 standardında üretim
- Uzun Ömür: Dayanıklı yapı ve kaliteli malzeme
- Kolay Soyulabilirlik: Hızlı ve sorunsuz montaj
- İyi İletkenlik: Kaliteli bakır iletken ile düşük direnç
- Alev Geciktiricilik: Yangın durumunda alev yayılımını yavaşlatma
- Elektrik Güvenliği: Can ve mal güvenliği için topraklama bağlantıları
- Geniş Uygulama Alanı: Birçok elektrik tesisatında kullanılabilirlik
Montaj ve Uygulama
Öznur H05V-K/Sarı-Yeşil 1.5 NYAF Kablo 1 Metre'nin montaj ve uygulama bilgileri.
İpucu: Topraklama bağlantılarında gevşeklik bırakmayın, sıkı bağlantı düşük direnç sağlar.
Montaj ve uygulama adımları:
- Kablo Uç Hazırlama: Kablo soyma aletleri ile izolasyonu soyma
- Terminasyon: Kablo pabucu veya özel topraklama terminalleri kullanımı
- Bağlantı Noktaları: Topraklama barası veya vidalarına bağlantı
- Sıkma Torku: Bağlantı vidalarının yeterli sıkılıkta sıkılması
- Bükme Yarıçapı: Minimum 5x kablo dış çapı kadar bükme yarıçapı
- Topraklama Baraları: Ana topraklama barasına bağlantı teknikleri
- Tesisat Borusu: Gerektiğinde koruyucu boru içinden geçirme
- Devamlılık Kontrolü: Multimetre ile topraklama devamlılığını test etme
- Topraklama Direnci: Topraklama direncinin ölçülmesi ve kontrolü
Sorun Giderme ve İpuçları
Öznur H05V-K/Sarı-Yeşil 1.5 NYAF Kablo 1 Metre kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Gevşek Bağlantılar: Düzenli kontrol edilmeli ve sıkılmalıdır
- İzolasyon Hasarı: Keskin kenarlı yüzeylerden uzak tutulmalıdır
- Uç Dağılması: Kablo pabucu veya yüksük kullanılmalıdır
- Korozyon: Nemli ortamlarda özel konektörler tercih edilmelidir
- Topraklama Direnci Yüksekliği: Bağlantı noktaları temizlenmelidir
Verimli Kullanım İpuçları
- Topraklama bağlantılarını düzenli olarak kontrol edin
- Topraklama devamlılığını belirli aralıklarla test edin
- Kablo kesitinin tesisat için yeterli olduğundan emin olun
- Terminasyon noktalarında korozyon önleyici önlemler alın
- Topraklama bağlantılarını her zaman doğru renk kodu ile yapın
- Topraklama direncini düzenli olarak ölçün
Paket İçeriği
İlgili Ürün Kategorilerimiz
Tüm elektrik ve elektronik projeleri için çeşitli kablo seçenekleri.
Ürünleri İncele →Esnek yapılı, iç tesisat için uygun farklı kesit ve renklerde NYAF kablolar.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektrik malzemeleri ve kablo ürünleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm malzemeler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Sarı-yeşil kablo neden topraklama için kullanılır?
Sarı-yeşil renk, uluslararası elektrik standartlarında topraklama hattı için belirlenmiş evrensel renk kodudur ve elektrik güvenliği için ayırt edilmesi önemlidir.
1.5 mm² kesitli topraklama kablosu yeterli midir?
Ev içi standart tesisatlar için 1.5 mm² genellikle yeterlidir. Yüksek güçlü cihazlar veya endüstriyel uygulamalarda daha büyük kesit gerekebilir.
Topraklama kablosunun esnek (NYAF) olması neden önemlidir?
Esnek yapı, metal parçalara ve topraklama baralarına kolay bağlantı sağlar, dar alanlarda manevra imkanı verir ve montaj sürecini kolaylaştırır.
Topraklama direnci kaç ohm olmalıdır?
İdeal bir topraklama sistemi için direnç değeri genellikle 0-5 ohm arasında olmalıdır. Mevzuata göre maksimum 10 ohm kabul edilebilir.
Topraklama kablosunun kopması veya bağlantısının gevşemesi tehlikeli midir?
Evet, son derece tehlikelidir. Topraklaması olmayan metal gövdeli cihazlarda kaçak akım insan hayatını tehdit eden elektrik çarpması riski oluşturur.
Neden bir topraklama kablosu almak yerine normal kablo kullanılmamalıdır?
Standart renk kodlaması güvenlik için önemlidir. Farklı renk kullanmak, bakım sırasında karışıklığa ve tehlikeli durumlara neden olabilir.
Topraklama kablosunun bağlantı noktalarını nasıl kontrol edebilirim?
Multimetre ile direnç ölçümü yaparak veya topraklama test cihazı kullanarak bağlantıların devamlılığını ve kalitesini kontrol edebilirsiniz.
Topraklama kablosu su veya nemle temas ederse güvenlik sorunu oluşur mu?
Topraklama kablosu zaten güvenlik amaçlıdır. Nem, bağlantı noktalarında korozyona neden olabilir ve zamanla topraklama direncini artırabilir.
