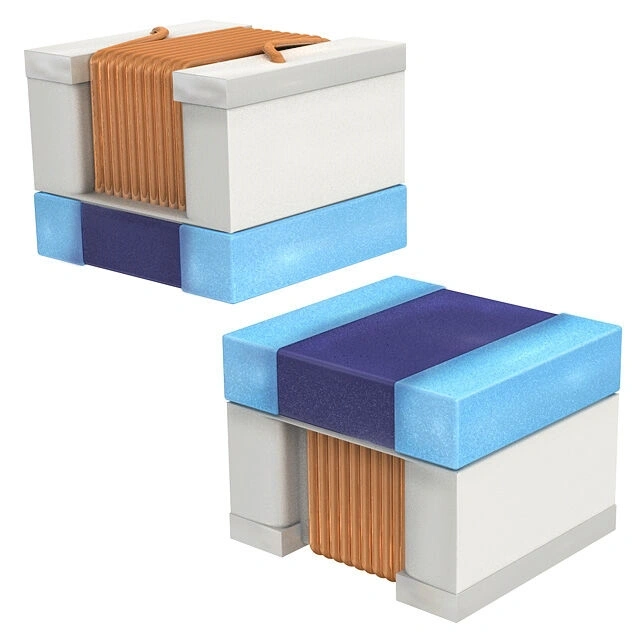

Murata LQW2BASR33J00L 0805 RF SMD Endüktör
Murata LQW2BASR33J00L, RF devreleri, empedans eşleştirme (Impedance Matching), filtreleme ve yüksek frekanslı haberleşme uygulamaları için geliştirilmiş yüksek Q değerine sahip SMD endüktördür. 330nH endüktans değeri, ±5% toleransı ve 310mA akım kapasitesi sayesinde düşük kayıplı sinyal iletimi sağlayarak kablosuz haberleşme, RF modülleri ve yüksek frekanslı elektronik devrelerde güvenilir performans sunar. 0805 (2015 Metric) kompakt paketi sayesinde yüksek yoğunluklu PCB tasarımlarına kolayca entegre edilir.
LQW2 serisinin bir üyesi olan bu model, Wirewound (sarımlı) yapısı sayesinde yüksek kalite faktörü (Q), düşük DC direnç ve yüksek rezonans frekansı sunar. Özellikle anten eşleştirme devreleri, RF filtreleri ve sinyal işleme uygulamalarında düşük kayıplı çalışma sağlayarak sistem performansını artırır.
Teknik Özellikleri
- Model: LQW2BASR33J00L
- Marka: Murata Electronics
- Seri: LQW2
- Ürün Tipi: RF SMD Endüktör (Wirewound Inductor)
- Endüktans: 330nH (0.33µH)
- Tolerans: ±5%
- Yapı: Wirewound (Sarımlı)
- Koruma: Unshielded (Korumasız)
- Çekirdek Yapısı: Air Core
- Anma Akımı: 310mA
- Maksimum DC Direnci (DCR): 1.4Ω
- Q Faktörü: 48 @ 250MHz
- Test Frekansı: 100MHz
- Kendinden Rezonans Frekansı (SRF): 650MHz
- Paket Tipi: 0805 (2015 Metric)
- Boyut: 2.09 × 1.53mm
- Yükseklik: Maks. 1.52mm
- Montaj Tipi: SMD (Surface Mount)
- Çalışma Sıcaklığı: -55°C ~ +125°C
- RoHS Uyumluluğu: Evet
Anahtar Avantajlar
- Yüksek Q değeri sayesinde RF devrelerinde düşük sinyal kaybı sağlar. Bu da filtreleme ve empedans eşleştirme performansını artırır. Kablosuz haberleşme uygulamalarında verimliliği yükseltir. Hassas RF tasarımları için ideal çözüm sunar.
- Wirewound yapısı sayesinde düşük DC direnç ve kararlı endüktans değeri sunar. Bu da yüksek frekanslı uygulamalarda güvenilir performans sağlar. Enerji kayıplarını azaltır. Devre verimliliğini artırır.
- 650MHz kendinden rezonans frekansı sayesinde geniş frekans aralığında kullanılabilir. Bu da RF ve haberleşme devrelerinde daha stabil çalışma sağlar. Sinyal bütünlüğünü korur. Profesyonel tasarımları destekler.
- 0805 kompakt SMD paketi sayesinde PCB üzerinde minimum alan kaplar. Bu da küçük boyutlu elektronik cihaz tasarımlarına katkı sağlar. Otomatik dizgi üretimine uygundur. Modern elektronik projelerde yaygın olarak tercih edilir.
Uygulama Alanları
- RF haberleşme devrelerinde kullanılır. Empedans eşleştirme ve sinyal filtreleme görevlerini yerine getirir. Bu da haberleşme kalitesini artırır. Kablosuz modüllerde güvenilir performans sunar.
- Anten eşleştirme devrelerinde kullanılır. Anten verimliliğini artırmaya yardımcı olur. Bu da sinyal iletim ve alım performansını iyileştirir. IoT ve kablosuz cihazlarda yaygın olarak tercih edilir.
- Yüksek frekanslı filtre devrelerinde kullanılır. Düşük kayıplı çalışma sayesinde sinyal kalitesini korur. Bu da elektronik sistem performansını artırır. Profesyonel RF tasarımlarını destekler.
- Test ve ölçüm cihazları ile endüstriyel elektronik uygulamalarında kullanılır. Kararlı endüktans değeri sayesinde güvenilir çalışma sağlar. Bu da uzun ömürlü kullanım sunar. Hassas elektronik projeler için uygundur.
Not: Global tedarikçilerden orijinal olarak tedarik edilip satışa sunulmuştur
Paket İçeriği
1 Adet Murata LQW2BASR33J00L 330nH ±5% 310mA 0805 Wirewound RF SMD Endüktör
