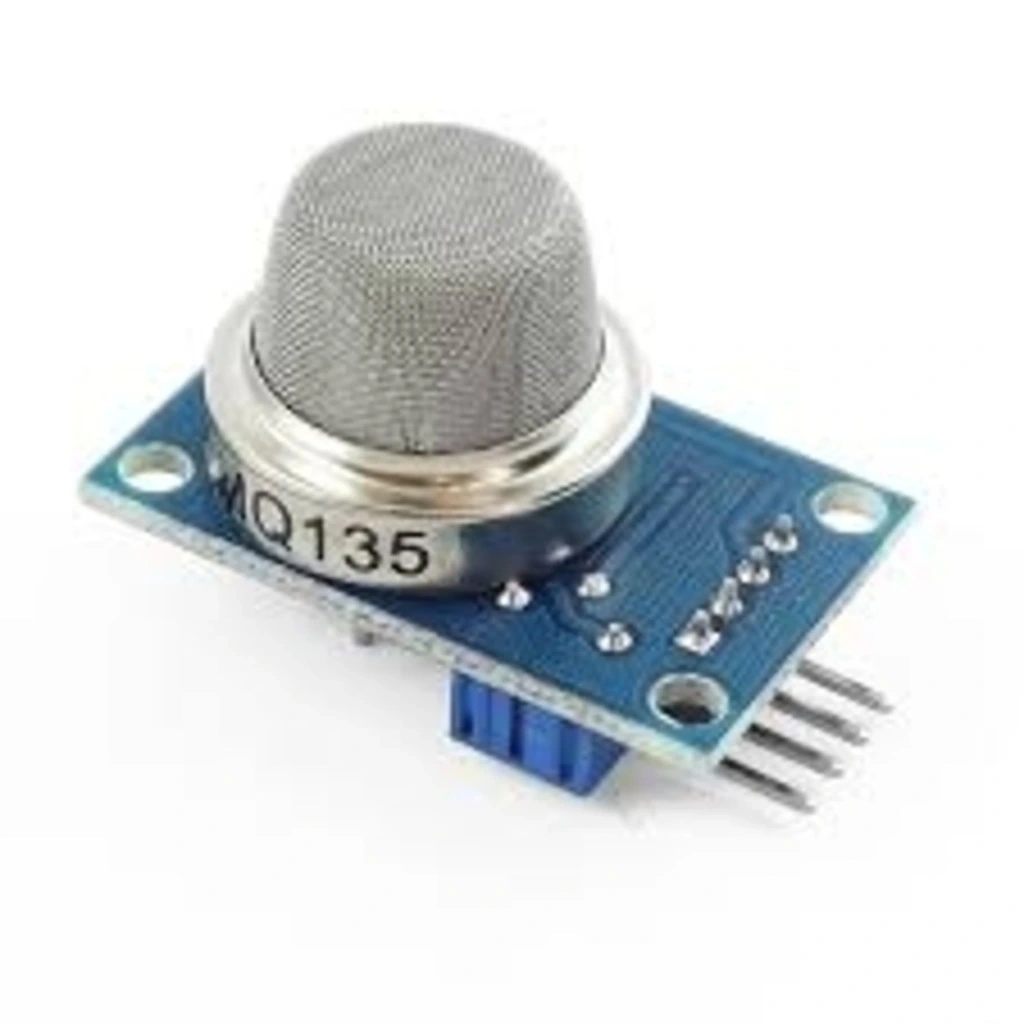

MQ-135 Hava Kalitesi Ölçüm Modülü (Air Quality Module)

MQ-135 Hava Kalitesi Ölçüm Modülü (Air Quality Module)

MQ-135 Hava Kalitesi Ölçüm Modülü, iç ortam hava kalitesini izlemek için tasarlanmış hassas bir sensör modülüdür. Amonyak, NOx, alkol, benzin, duman ve CO2 gibi zararlı gazları tespit edebilir. Evler, ofisler ve endüstriyel ortamlarda hava kalitesi ölçümü için idealdir.

Bu kompakt modül, hem analog hem de dijital çıkış sunar. Dijital çıkış eşik değeri, modül üzerindeki potansiyometre ile kolayca ayarlanabilir. Üzerindeki güç ve eşik değeri LED'leri sayesinde çalışma durumu hızlıca görülebilir.

MQ-135 Hava Kalitesi Ölçüm Modülü, Arduino ve diğer mikrodenetleyici platformlarıyla uyumlu çalışır. Akıllı ev, çevre izleme sistemleri ve sağlık projeleriniz için mükemmel bir seçimdir.

Teknik Özellikler

MQ-135 Hava Kalitesi Ölçüm Modülünün teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: MQ-135 Metal Oksit Yarı İletken Sensör
• Algılanan Gazlar: NH3, NOx, Alkol, Benzen, Duman, CO2
• Çalışma Voltajı: 5V DC
• Çıkış Tipi: Analog ve Dijital
• Analog Çıkış: 0-5V (0-1023 ADC değeri)
• Dijital Çıkış: TTL seviyesi (0/5V), ayarlanabilir eşik
• Hassasiyet Ayarı: Potansiyometre ile yapılır
• Çalışma Akımı: ≤150mA
• Isıtıcı Direnci: 33Ω ±5%
• Sensör Direnci: 2KΩ-20KΩ (temiz hava)
• Çalışma Sıcaklığı: -10°C ile +50°C
• Çalışma Nemi: %95 RH'den az
• Isınma Süresi: 20-30 dakika

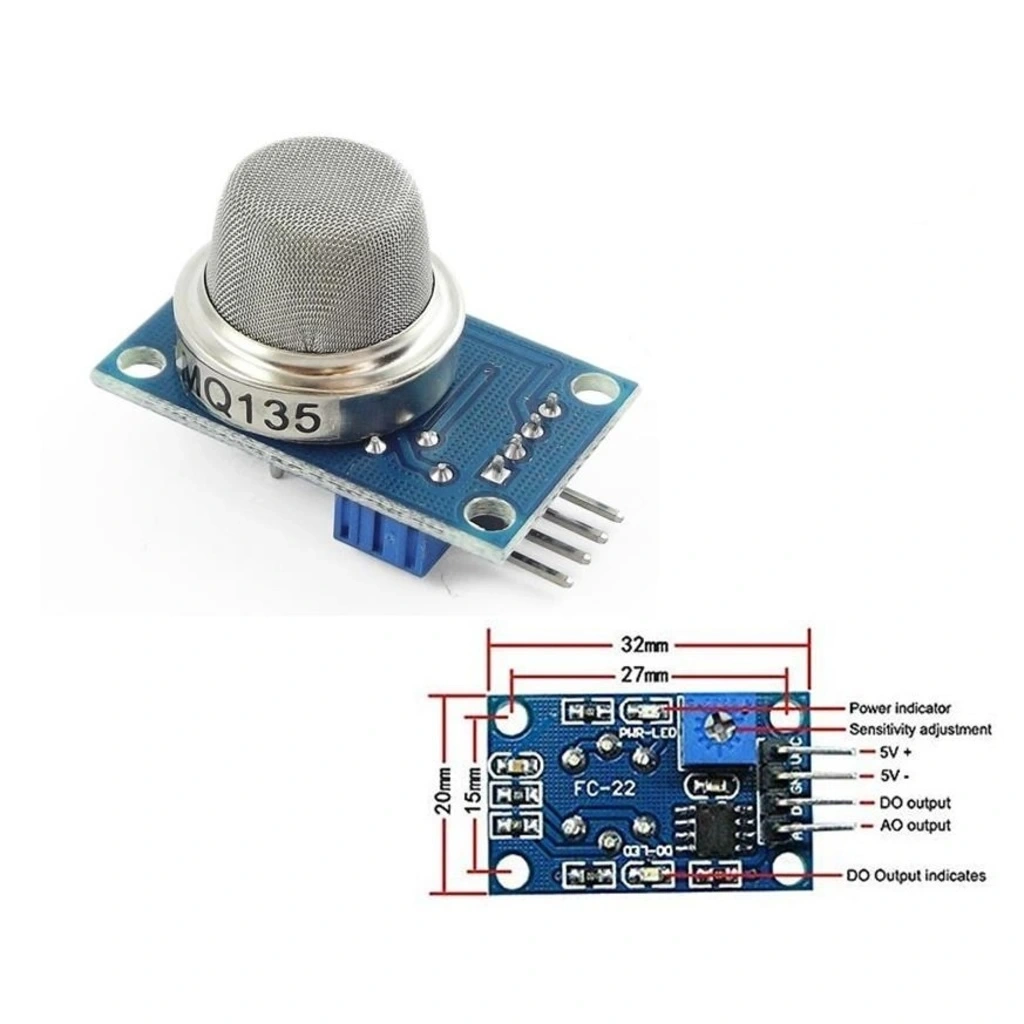

• Göstergeler: Güç LED, Dijital Çıkış LED
• Bağlantı Pinleri: VCC, GND, DO (Dijital Çıkış), AO (Analog Çıkış)
• Boyutlar: 32mm × 22mm × 27mm
• Montaj Delikleri: 2 adet, 2mm çapında

Bağlantı ve Kullanım

MQ-135 Hava Kalitesi Ölçüm Modülünün bağlantısı ve kullanımı ile ilgili bilgiler.

Arduino ile Bağlantı

MQ-135 sensör modülünün Arduino ile bağlantı detayları:

• Temel Bağlantı Şeması
  • MQ-135 VCC → Arduino 5V
  • MQ-135 GND → Arduino GND
  • MQ-135 AO → Arduino Analog Pin (A0-A5)
  • MQ-135 DO → Arduino Dijital Pin (2-13)
• Güç Gereksinimleri
  • Sensör 150mA kadar akım çekebilir
  • Arduino USB güç kaynağı genellikle yeterlidir
  • Çoklu sensör kullanımında harici güç kaynağı önerilir
• Dijital ve Analog Okuma
  • Analog pin gaz yoğunluğunu ölçer (0-1023)
  • Dijital pin eşik değerini aşınca aktifleşir
  • Potansiyometre ile eşik değerini ayarlayabilirsiniz

Kalibrasyon

MQ-135 sensörünün kalibrasyonu için temel adımlar:

• Temel Kalibrasyon
  • Sensörü temiz havada 24 saat çalıştırın
  • Temiz hava referans değerini (R0) belirleyin
  • Potansiyometre ile dijital çıkış eşiğini ayarlayın
• Hassas PPM Ölçümü İçin
  • Sensör karakteristik eğrilerini kullanın
  • Referans gazlarla doğrulama yapın
  • Sıcaklık ve nem kompanzasyonu ekleyin
• Düzenli Bakım
  • 6 ayda bir yeniden kalibrasyon yapın
  • Sensör yüzeyini tozdan arındırın
  • Bağlantıları kontrol edin

Uygulama Alanları

MQ-135 Hava Kalitesi Ölçüm Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev ve Bina Uygulamaları

Ev ve binalarda hava kalitesi izleme uygulamaları:

• Akıllı Ev Sistemleri
  • Otomatik havalandırma kontrolü
  • İç mekan hava kalitesi görüntüleme
  • Duman ve zararlı gaz alarmları
• Sağlık Odaklı Sistemler
  • Yatak odası hava kalitesi izleme
  • Alerjik reaksiyon tetikleyici gazların tespiti
  • Astım hastaları için erken uyarı sistemleri
• Enerji Tasarrufu
  • İhtiyaç bazlı havalandırma
  • Akıllı termostat entegrasyonu
  • CO2 seviyesine göre otomasyon

Endüstriyel ve Ticari Uygulamalar

Endüstriyel ve ticari alanlarda kullanım örnekleri:

• Endüstriyel Güvenlik
  • Çalışma alanı hava kalitesi izleme
  • Kimyasal sızıntı erken uyarı sistemleri
  • İş sağlığı ve güvenliği uygulamaları
• Tarım ve Hayvancılık
  • Sera gazı izleme sistemleri
  • Hayvan barınakları hava kalitesi kontrolü
  • Silolarda gaz birikimi tespiti
• Ticari Alanlar
  • Restoran mutfak havalandırma kontrolü
  • Alışveriş merkezi hava kalitesi yönetimi
  • Otel ve toplantı odaları hava tazeleştirme otomasyonu

Eğitim ve Çevre Projeleri

Eğitim ve çevre izleme uygulamaları:

• STEM Eğitim Projeleri
  • Okul laboratuvar deneyleri
  • Hava kirliliği ölçüm ve farkındalık projeleri
  • Mikrodenetleyici programlama eğitimi
• Çevre İzleme
  • Yerel hava kalitesi ölçüm istasyonları
  • Vatandaş bilimi projeleri
  • Küçük ölçekli çevre izleme ağları
• Veri Toplama ve Analiz
  • IoT tabanlı veri toplama sistemleri
  • Uzun süreli hava kalitesi trendleri
  • Kirlilik kaynaklarını tespit etme çalışmaları

Örnek Projeler

MQ-135 Hava Kalitesi Ölçüm Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Hava Kalitesi Monitörü

Ev veya ofis için akıllı hava kalitesi izleme sistemi:

• Gerekli Malzemeler
  • MQ-135 Hava Kalitesi Ölçüm Modülü
  • Arduino Nano/UNO veya ESP8266/ESP32
  • OLED/LCD Ekran
  • DHT22 Sıcaklık ve Nem Sensörü
  • RGB LED veya Buzzer
• Özellikler
  • Gerçek zamanlı hava kalitesi gösterimi
  • Görsel ve sesli alarm sistemi
  • Sıcaklık ve nem etkisi kompanzasyonu
  • Wi-Fi bağlantısı ve uzaktan izleme
• Uygulama Alanları
  • Ev yaşam alanları
  • Ofis ve toplantı odaları
  • Çocuk ve yaşlı odaları
  • Laboratuvar ve atölyeler

Otomatik Havalandırma Kontrolü

Hava kalitesine göre otomatik havalandırma sistemi:

• Gerekli Malzemeler
  • MQ-135 Hava Kalitesi Ölçüm Modülü
  • Arduino/ESP32
  • Röle Modülü
  • Fan veya Havalandırma Kontrolörü
  • Güç Kaynağı
• Özellikler
  • Eşik değere göre otomatik fan kontrolü
  • Enerji tasarruflu çalışma modu
  • Programlanabilir zaman dilimleri
  • Mobil uygulama ile kontrol
• Uygulama Alanları
  • Banyo ve mutfak havalandırması
  • Ofis alanları
  • Sera ve bitki yetiştirme odaları
  • Sunucu odaları

IoT Tabanlı Hava Kalitesi Ağı

Çoklu sensör ile geniş alan izleme sistemi:

• Gerekli Malzemeler
  • Birden fazla MQ-135 sensörü
  • ESP8266/ESP32 modülleri
  • Raspberry Pi (sunucu olarak)
  • Batarya veya güç kaynakları
  • Muhafaza kutuları
• Özellikler
  • Bulut tabanlı veri saklama
  • Gerçek zamanlı harita görüntüleme
  • Tarihsel veri analizi
  • Mobil bildirim sistemi
• Uygulama Alanları
  • Okul kampüsleri
  • İş yeri kompleksleri
  • Mahalle ve topluluk projeleri
  • Araştırma ve veri toplama çalışmaları

Sorun Giderme ve Bakım

MQ-135 Hava Kalitesi Ölçüm Modülü ile ilgili yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

MQ-135 sensörüyle çalışırken karşılaşılabilecek sorunlar:

• Kararsız Ölçümler
  • Yeterli ısınma süresi verin
  • Güç kaynağı stabilitesini kontrol edin
  • EMI kaynaklarından uzaklaştırın
• Yanlış Alarmlar
  • Sensörü yeniden kalibre edin
  • Çapraz duyarlılık etkilerini göz önünde bulundurun
  • Ortalama alma algoritması kullanın
• Düşük Hassasiyet
  • Sensör ömrünü kontrol edin
  • Bağlantıları ve kabloları denetleyin
  • Sensör yüzeyini temizleyin
• Aşırı Isınma
  • Voltaj seviyesini kontrol edin
  • Kısa devre olmadığından emin olun
  • Havalandırma sağlayın

Optimal Performans İçin İpuçları

MQ-135 sensöründen en iyi performansı almak için öneriler:

• Kalibrasyon
  • Düzenli kalibrasyon yapın
  • Temiz hava referans değerlerini güncelleyin
  • Sensör karakteristik eğrilerini kullanın
• Sinyal İşleme
  • Gürültü filtreleme uygulayın
  • Ortalama alma algoritmaları kullanın
  • Sıcaklık ve nem kompanzasyonu ekleyin
• Montaj Önerileri
  • Hava akışı olan bölgeye yerleştirin
  • Direk güneş ışığından koruyun
  • Isı kaynaklarından uzak tutun

Uzun Ömür İçin Bakım

MQ-135 sensörünün ömrünü uzatmak için bakım önerileri:

• Düzenli Temizlik
  • Sensör yüzeyini tozdan arındırın
  • Bağlantı noktalarını kontrol edin
  • Nemsiz ortamda saklayın
• Periyodik Testler
  • 3-6 ayda bir performans testi yapın
  • Referans değerlerle karşılaştırın
  • Gerekirse yeniden kalibre edin
• Değiştirme Zamanı
  • 2-3 yıl sonra hassasiyet düşebilir
  • Performans düşüklüğünde yenileyin
  • Yedek sensör bulundurun
