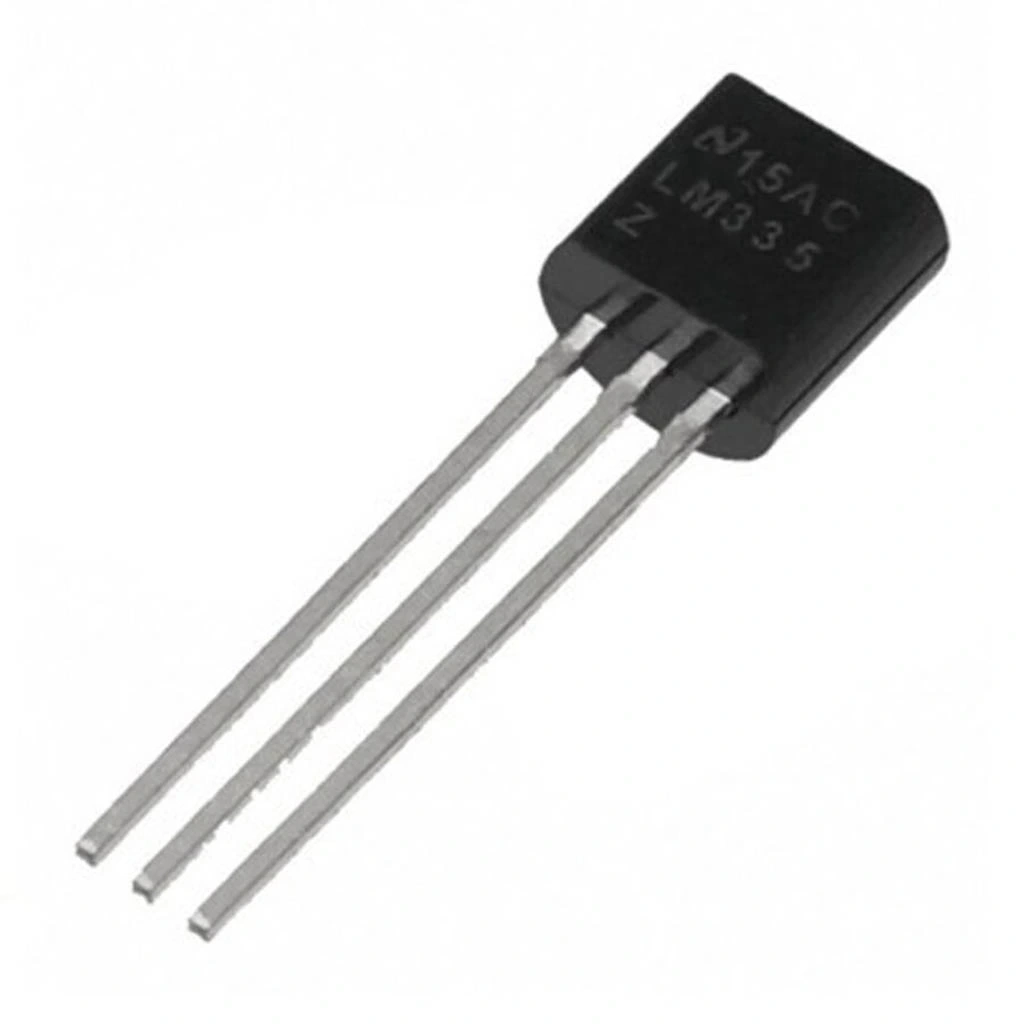

LM335 Hassas Sıcaklık Sensörü Entegresi To-92

LM335 Hassas Sıcaklık Sensörü Entegresi TO-92

LM335 Hassas Sıcaklık Sensörü, sıcaklığı yüksek doğrulukla ölçebilen, kalibre edilebilir bir analog sıcaklık sensörü entegresidir. Kelvin sıcaklık ölçeği ile doğrusal çıkış veren bu sensör, her 1°K sıcaklık değişimi için 10mV çıkış voltajı üretir. Sıcaklık sensörleri arasında yüksek doğruluğu ile öne çıkan LM335, TO-92 paket formunda sunulmaktadır ve standart bir transistör görünümündedir.

Geniş çalışma sıcaklık aralığı (-40°C ile +100°C) ve kullanım kolaylığı ile bu entegre, pek çok elektronik projede tercih edilmektedir. Kalibrasyon özelliği sayesinde ±1°C hassasiyete ulaşabilen LM335, düşük çıkış empedansı ve geniş çalışma akımı aralığı sunar. Arduino ve diğer mikrodenetleyicilerle kolayca entegre edilebilir ve analog giriş pinleri üzerinden okunabilir. Sabit 10mV/°K çıkış oranı, sıcaklık hesaplamalarını basitleştirirken kalibrasyon imkanı sayesinde yüksek hassasiyet sağlar.

LM335 sensörü, hava durumu izleme istasyonları, endüstriyel kontrol sistemleri, ev otomasyonu, laboratuvar ekipmanları ve hassas sıcaklık ölçümü gerektiren diğer uygulamalar için idealdir. Kompakt boyutu ve düşük güç tüketimi ile pille çalışan cihazlara kolay entegrasyon sağlar. Elektronik projelerinizde sıcaklık ölçümü, termal kontrol ve ısı izleme gibi işlevler için güvenilir bir çözüm sunar.

Teknik Özellikler

LM335 Hassas Sıcaklık Sensörü Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: Analog Sıcaklık Sensörü

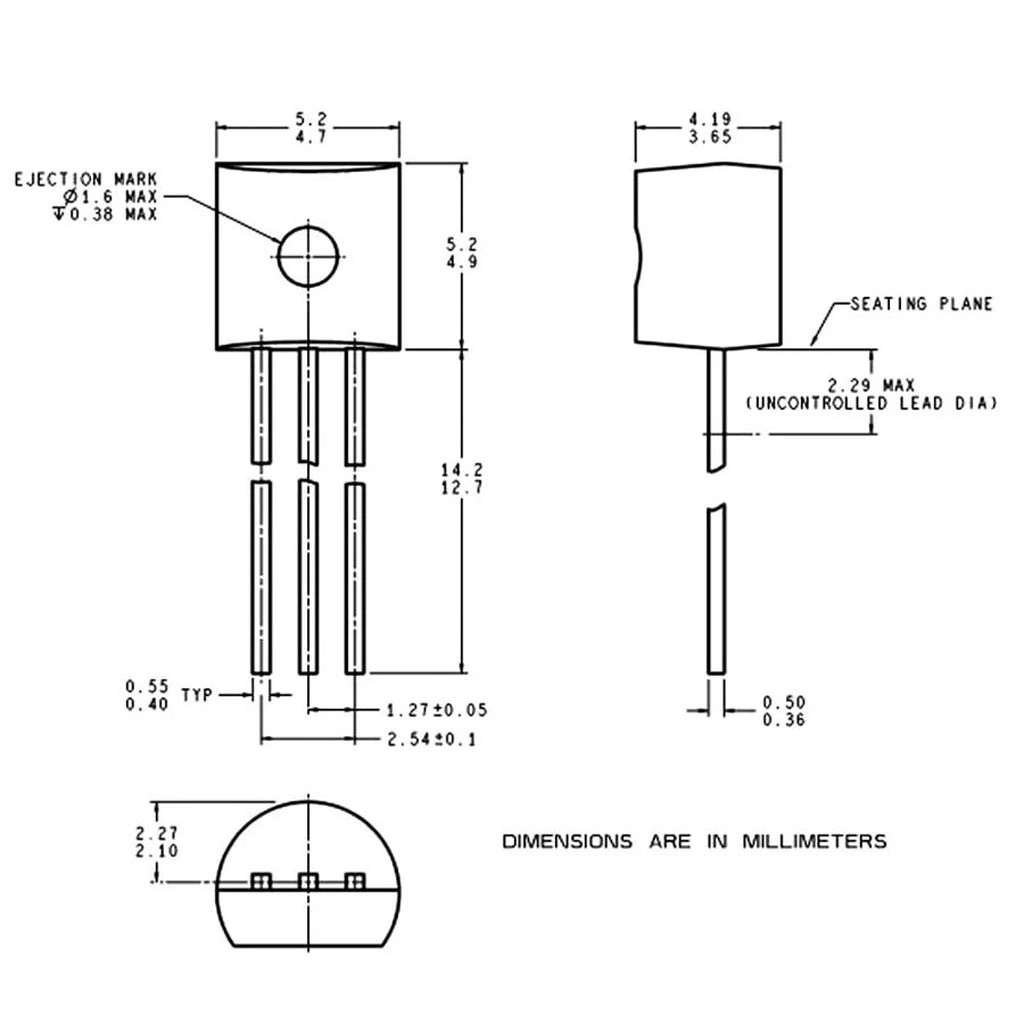

• Paket Tipi: TO-92
• Çalışma Sıcaklık Aralığı: -40°C ile +100°C
• Hassasiyet: ±1°C (kalibre edildiğinde)
• Çıkış Oranı: 10mV/°K (doğrusal)
• Çalışma Voltajı: 5V DC (tipik)
• Çalışma Akımı: 400μA - 5mA
• Kendi Kendine Isınma: <0.2°C (1mA'da, durgun havada)
• Çıkış Empedansı: 0.6 Ohm (tipik)
• Kalibrasyon: Ayar pini ile tek-nokta kalibrasyon
• Sıcaklık Katsayısı: +10mV/°K
• Çıkış Voltajı: 2.73V (0°C'de), 2.98V (25°C'de), 3,73V (100°C'de)
• Doğrusallık: ±1°C

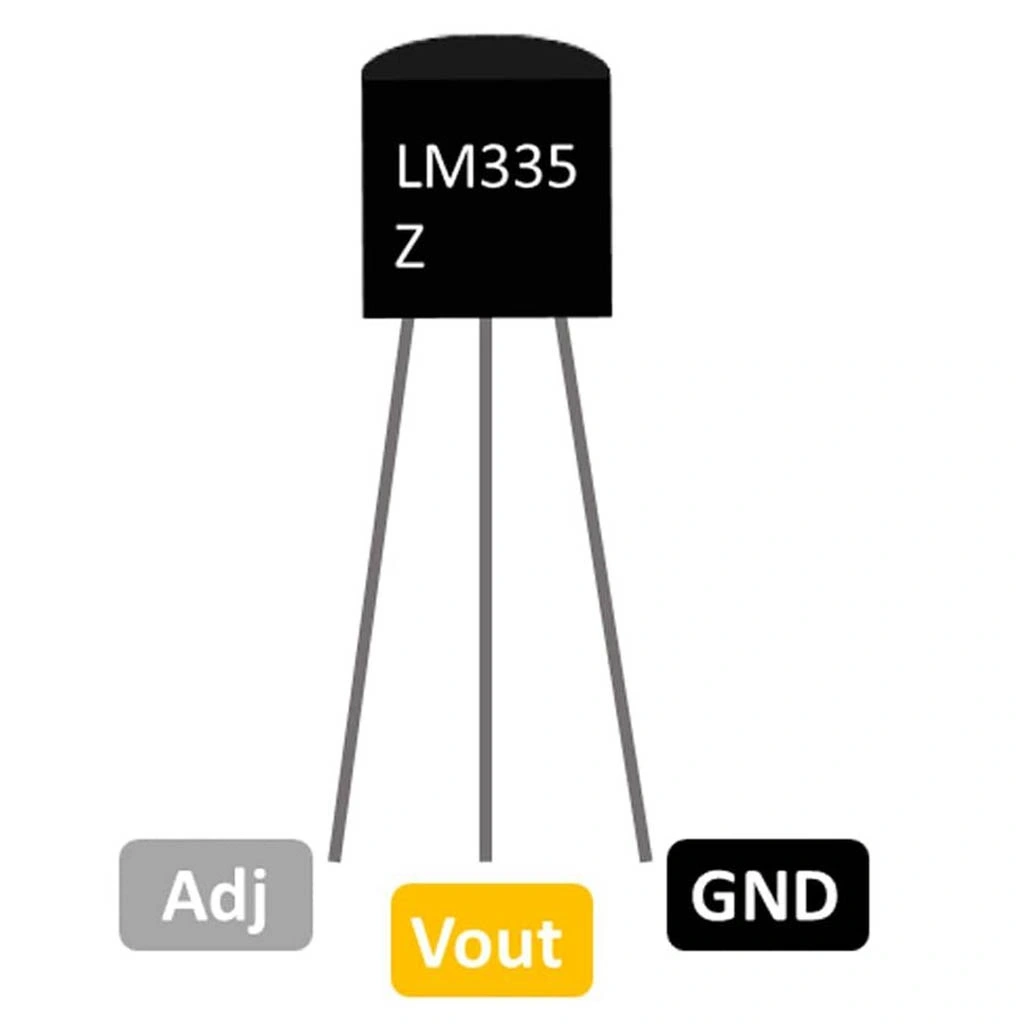

• Pin Konfigürasyonu: 1 (Ayar), 2 (Negatif), 3 (Pozitif)
• Güç Dağılımı: 300mW
• Uzun Süreli Kararlılık: ±0.2°C/yıl

Paket İçeriği

• 1 x LM335 Hassas Sıcaklık Sensörü Entegresi (TO-92 Paket)

Bağlantı ve Kullanım

LM335 Hassas Sıcaklık Sensörü Entegresi'nin bağlantısı ve kullanımı ile ilgili detaylı bilgiler.

Temel Bağlantı

LM335 sensörünün temel bağlantı şeması:

• Pin 3 (Pozitif): 5V güç kaynağına bir direnç üzerinden bağlanır (tipik 2K ohm)
• Pin 2 (Negatif): GND (toprak) hattına bağlanır
• Pin 1 (Ayar): Kalibrasyon için kullanılır, kullanılmayacaksa bağlantısız bırakılabilir
• Çıkış Voltajı: Pin 3 (Pozitif) ile Pin 2 (Negatif) arasından ölçülür

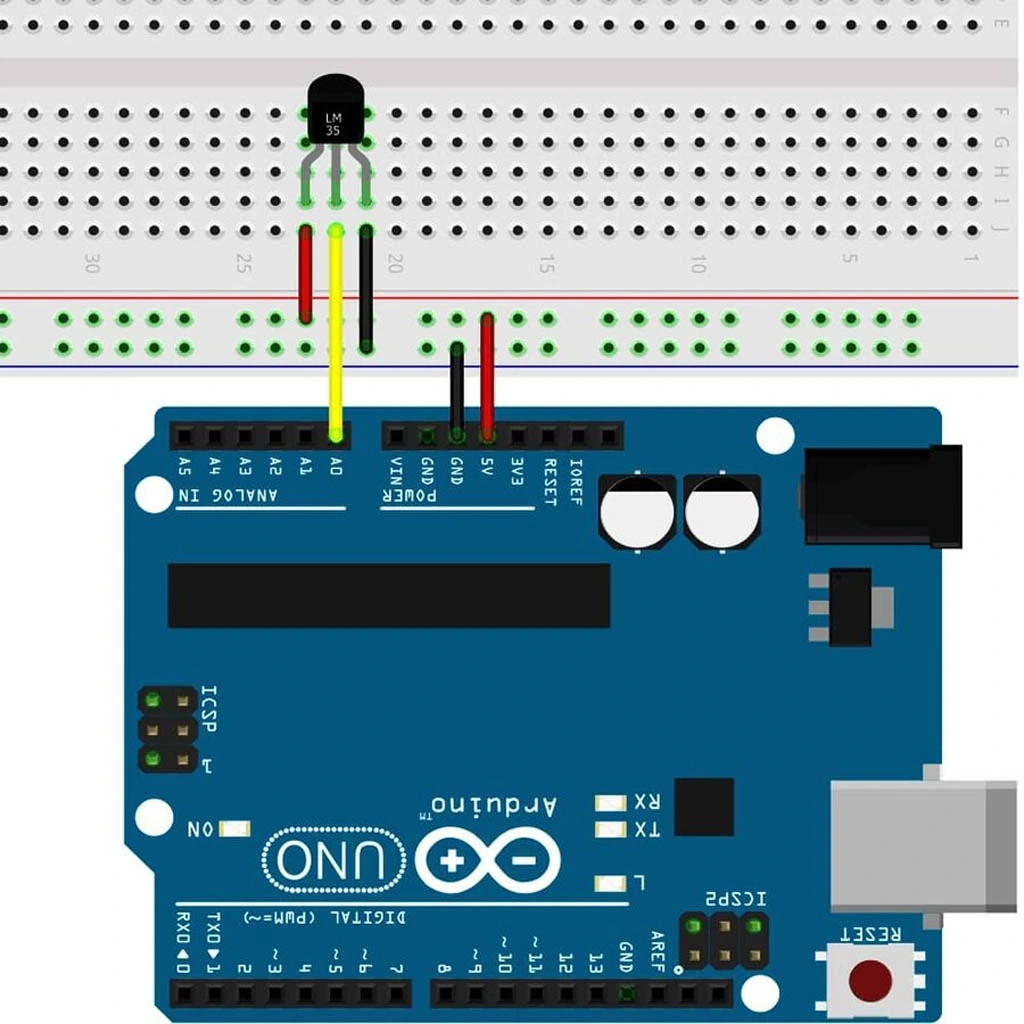

Arduino ile Kullanım

LM335 sensörünün Arduino ile kullanımı:

• Bağlantı: 5V → 2K direnç → LM335 (Pin 3) → Arduino analog giriş pini (A0), LM335 (Pin 2) → GND
• Kalibrasyon Bağlantısı: LM335 (Pin 3) → 10K pot → LM335 (Pin 1)
• Okuma Formülü: Sıcaklık(°C) = ((analogOkuma * 5.0 / 1024) * 100) - 273.15
• Filtreleme: Daha kararlı okumalar için birden fazla ölçüm yapıp ortalamasını alın

Kalibrasyon Süreci

LM335 sensörünün doğru okuma için kalibrasyon adımları:

• Referans Sıcaklığı: Sensörü bilinen bir sıcaklıkta (tercihen 25°C) bekletin
• Bağlantı: 10K potansiyometre ile Pin 3 ve Pin 1 arasında bağlantı yapın
• Ölçüm: Pin 3 ve Pin 2 arasındaki voltajı ölçün
• Ayarlama: Potansiyometreyi çevirerek voltajı beklenen değere (25°C için 2.98V) ayarlayın

Uygulama Alanları

LM335 Hassas Sıcaklık Sensörü Entegresi'nin kullanılabileceği çeşitli projeler ve uygulama alanları.

Çevre İzleme Sistemleri

Çevresel sıcaklık izleme uygulamaları:

• Ev Hava İstasyonları: İç ve dış ortam sıcaklıklarını izleyen kişisel istasyonlar
• Sera Kontrol Sistemleri: Bitki yetiştirme ortamlarında sıcaklık takibi
• Termal Haritalar: Farklı noktalardaki sıcaklık dağılımını analiz eden sistemler
• Hava Tahmin Sistemleri: Sıcaklık değişimlerini kaydederek hava tahmini yapan uygulamalar

Endüstriyel Kontrol Sistemleri

Endüstriyel ortamlarda sıcaklık takibi ve kontrolü:

• Motor Sıcaklık İzleme: Elektrik motorlarının aşırı ısınmasını önleyen sistemler
• Proses Kontrolü: Üretim süreçlerinde sıcaklık parametrelerini kontrol eden sistemler
• Isıtma Sistemleri: Endüstriyel ısıtıcıları kontrol eden termostat devreleri
• Soğutma Sistemleri: Hassas soğutma gerektiren ekipmanların izlenmesi

Bilimsel ve Laboratuvar Uygulamaları

Bilimsel araştırma ve laboratuvar ortamlarında kullanım:

• Hassas Ölçüm Cihazları: Yüksek doğrulukta sıcaklık ölçümü gerektiren deney ekipmanları
• Termal Analiz: Malzemelerin termal özelliklerini inceleyen deneyler
• İnkübatör Kontrolü: Biyolojik örnekler için sabit sıcaklık ortamı sağlayan sistemler
• Kalibrasyon Ekipmanları: Diğer sıcaklık sensörlerini kalibre etmek için referans cihazlar

Ev Projeler ve Hobi Uygulamaları

Hobi ve kendin yap projelerinde sıcaklık ölçümü:

• DIY Termometreler: LCD ekranlı dijital sıcaklık ölçerler
• Akvaryum Kontrol Sistemleri: Su sıcaklığını izleyen ve düzenleyen sistemler
• Fırın/Pişirme Termometreleri: Yemek pişirme sıcaklıklarını takip eden araçlar
• Termostat Sistemleri: Ev ısıtma ve soğutma sistemleri için akıllı kontrol

Örnek Projeler

LM335 Hassas Sıcaklık Sensörü Entegresi kullanılarak yapılabilecek detaylı proje örnekleri.

Arduino Tabanlı Dijital Termometre

LCD ekranlı hassas sıcaklık ölçer projesi:

• Gerekli Malzemeler: LM335 sensörü, Arduino UNO, 16x2 LCD ekran, 2K direnç, 10K potansiyometre, breadboard, jumper kablolar.
• Özellikler: 0.1°C hassasiyetinde sıcaklık gösterimi, minimum/maksimum sıcaklık değerlerini kaydetme, sıcaklık değişim grafiği.
• Ekstra İşlevler: Alarm fonksiyonu, belirli sıcaklık aralıklarında uyarı verme, veri kaydı oluşturma.
• Muhafaza: 3D baskı veya hazır plastik kutu kullanarak taşınabilir termometre tasarımı.

Çok Kanallı Sıcaklık Veri Kaydedici

Farklı noktalardaki sıcaklıkları kaydeden sistem:

• Gerekli Malzemeler: Birden fazla LM335 sensörü, Arduino Mega, SD kart modülü, RTC (Gerçek Zaman Saati) modülü, OLED ekran.
• Sıcaklık İzleme: 4-8 farklı nokta arasındaki sıcaklık farkı ve değişimlerini eş zamanlı takip etme.
• Veri Kaydı: Ölçüm sonuçlarını tarih ve saat damgasıyla SD karta kaydetme, CSV formatında veri çıktısı.
• Veri Analizi: Kaydedilen verileri bilgisayarda grafikler halinde gösterme, istatistiksel analiz yapma.

PID Kontrollü Termostat Sistemi

Hassas sıcaklık kontrolü yapan akıllı termostat projesi:

• Gerekli Malzemeler: LM335 sensörü, Arduino Nano, röle modülü, güç kaynağı, ısıtıcı element, LCD ekran, düğmeler.
• PID Kontrol: Oransal-İntegral-Türev algoritmasıyla sıcaklığı hassas şekilde kontrol etme.
• Kullanıcı Arayüzü: LCD ekranda hedef ve mevcut sıcaklık gösterimi, menü sistemiyle kolay ayarlama.
• Uygulama Alanları: Küçük inkübatör, reçine kürleme fırını, PCB ön ısıtıcı, sous-vide pişirici.

IoT Tabanlı Çevresel İzleme Sistemi

İnternet üzerinden sıcaklık takibi yapan akıllı sistem:

• Gerekli Malzemeler: LM335 sensörü, ESP8266 veya ESP32, güç kaynağı, 3D baskı muhafaza.
• Bağlantı Özellikleri: Wi-Fi üzerinden bulut sistemlere veri aktarımı, uzaktan izleme imkanı.
• Bildirim Sistemi: Belirlenen sıcaklık eşikleri aşıldığında e-posta veya SMS bildirimi gönderme.
• Veri Görselleştirme: Thingspeak, Adafruit IO gibi platformlarda gerçek zamanlı grafik ve dashboard.

Sorun Giderme ve Bakım

LM335 Hassas Sıcaklık Sensörü Entegresi ile ilgili yaygın sorunlar, bakım ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

LM335 sensörü kullanırken karşılaşılabilecek sorunlar ve çözümleri:

• Hatalı Okumalar: Sensörü kalibre edin, pin bağlantılarını kontrol edin, yeterli akım aldığından emin olun.
• Kararsız Değerler: Güç kaynağı stabilizasyonunu iyileştirin, filtreleme kapasitörleri ekleyin, yazılımda ortalama alma uygulayın.
• Düşük Hassasiyet: Referans sıcaklıkta yeniden kalibre edin, düşük-gürültülü okuma teknikleri kullanın, yüksek çözünürlüklü ADC tercih edin.
• Kendi Kendine Isınma: Akımı azaltmak için daha yüksek değerli seri direnç kullanın, ölçüm aralıklarını artırın.

Kalibrasyon İpuçları

Daha doğru ölçümler için kalibrasyon teknikleri:

• Çoklu Nokta Kalibrasyonu: Farklı sıcaklıklarda okumalar yaparak doğrusallığı iyileştirin.
• Referans Termometre: Kalibrasyon için bilinen doğrulukta referans bir termometre kullanın.
• Termal Denge: Kalibrasyon sırasında sensörün referans sıcaklığa tam olarak ulaşması için yeterli süre bekleyin.
• Yazılımsal Düzeltme: Donanım kalibrasyonu yanında yazılımda da düzeltme faktörleri uygulayın.

Performans İyileştirme

LM335 sensöründen daha iyi sonuçlar almak için öneriler:

• Termal Bağlantı: Sensör ile ölçüm yüzeyi arasında termal macun kullanarak ısı transferini iyileştirin.
• Gürültü Azaltma: Sensör kablosunu diğer elektrik hatlarından uzak tutun, gerekirse blendajlı kablo kullanın.
• Analog Referans Optimizasyonu: Arduino'da analogReference() fonksiyonu ile uygun referans voltajı seçin.
• Ortalama Alma Algoritmaları: Hareketli ortalama veya medyan filtresi kullanarak gürültüyü azaltın.

Montaj ve Fiziksel Koruma

Sensörün fiziksel kurulumu ve korunması için öneriler:

• Nem Koruması: Sensörü nemin etkisinden korumak için silikon kaplama veya ısı ile daralan makaron kullanın.
• Isı Yalıtımı: Ölçüm yapılmayan kısımları ısı kaynağından yalıtarak ölçüm doğruluğunu artırın.
• Titreşim Koruması: Sensörü titreşimlerden koruyarak uzun süreli bağlantı sağlamlığını garanti edin.
• Kablo Gerginlik Azaltma: Kabloları sabitleyerek lehim bağlantılarına mekanik stres gelmesini önleyin.
