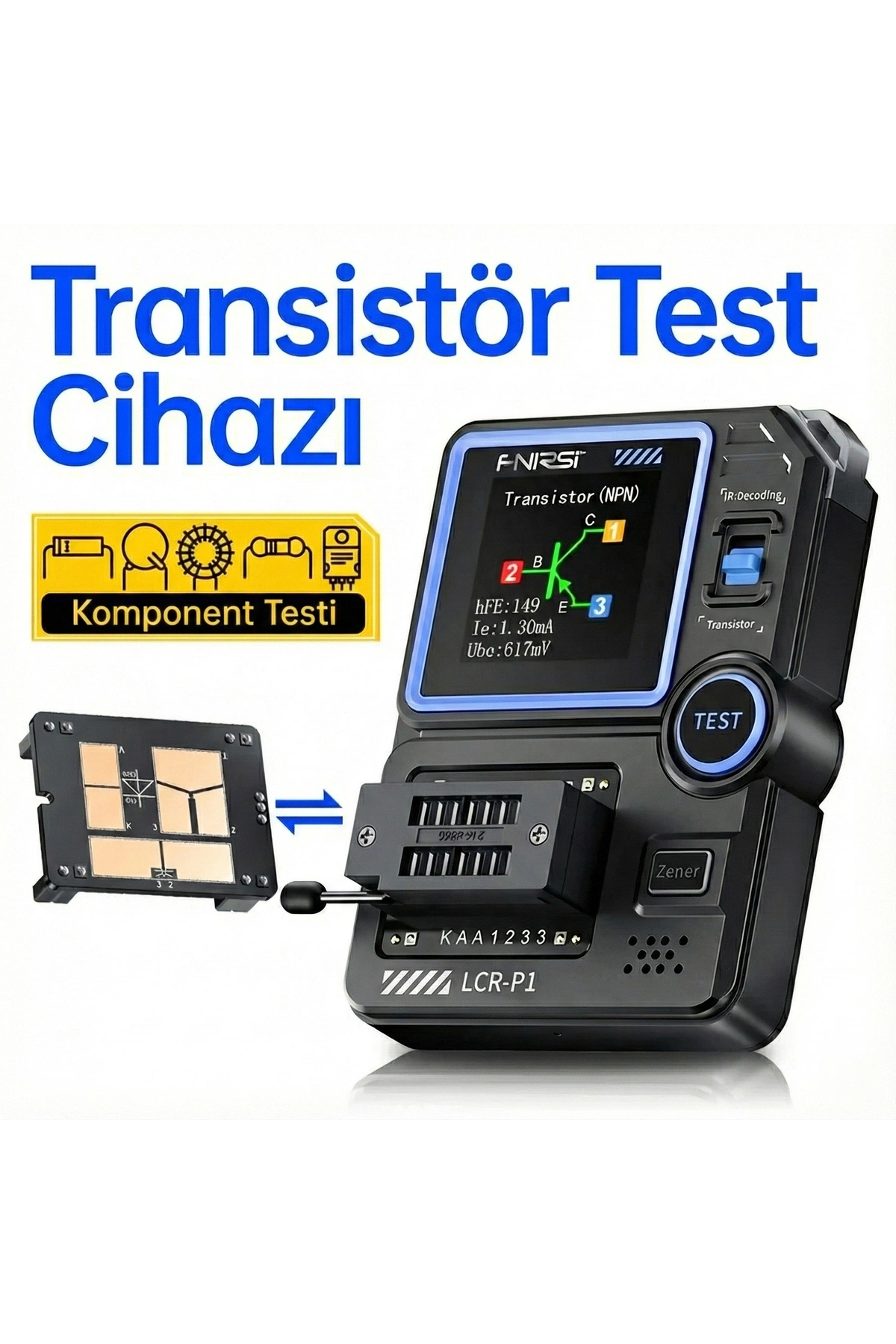

LCR-P1 Transistör Test Cihazı, elektronik mühendisleri, teknisyenler ve meraklılar için özel olarak tasarlanmış yüksek hassasiyetli ve çok işlevli bir elektronik test cihazıdır. Bu cihaz; transistörler, diyotlar, triyotlar ve Alan Etkili Transistörler (FET) gibi yarı iletken bileşenlerin performansını tespit etmek ve özelliklerini analiz etmek için geliştirilmiştir. Renkli ekranla donatılan LCR-P1, çeşitli bileşenlerin çok parametreli ölçümünü sağlar; test edilen bileşenin tipini ve pin düzenini otomatik olarak tanımlayarak işlem sürecini kolaylaştırır ve test verimliliğini artırır.
Temel Özellikler
Akıllı Yanma Koruması: Deşarj edilmemiş (dolu) kondansatörler yerleştirildiğinde, cihaz otomatik deşarj işlemi yaparak hasarı önler ve kullanıcı dostu bir koruma mekanizması sunar.
Alternatif Ölçüm Modları: Yenilikçi ve değiştirilebilir test kartları entegrasyonu sayesinde, çeşitli test ihtiyaçlarını kolayca karşılar; benzersiz bir kullanım kolaylığı ve verimlilik sağlar.
Akıllı Bileşen Tanıma: ZIF soket veya test kancaları ile yapılan bağlantılarda, tek tuşla hızlı bileşen parametresi tanımlaması yaparak zamandan ve emekten tasarruf sağlar.
Bağımsız Zener Diyot Ölçümü: Zener diyotları için ayrılmış bağımsız ölçüm kanalı bulunur. 0.01V-32V aralığındaki ölçümlerde, hassas sonuçlar için ön regüleli güç kaynağı kullanılarak ölçüm yapılır
Teknik Özellikler
Kazanç Aralığı
10 < B < 600
Kapasitans Aralığı
25pF-100mF
Endüktans aralığı
10?h-1000?h
Diyot
İleri gerilim < 4.5V
Zener Diyot
0.01-4.5V / 0.01-32V
Alan Etkili Transistör
JFET / IGBT / MOSFET
İki yönlü tiristör
Açılma voltajı < 5V, kapı tetik akımı < 6mA
IR Kod Çözme
NEC protokolü IR kodu
Yanmaya karşı koruma
Destekleniyor
Firmware Güncellemesi
Destekleniyor
