IC-134-2 Yaylı Yuvarlak Işıksız Anahtar (ON)-OFF-(ON) 3P

IC-134-2 Yaylı Yuvarlak Işıksız Anahtar ON-(OFF)-ON 3P

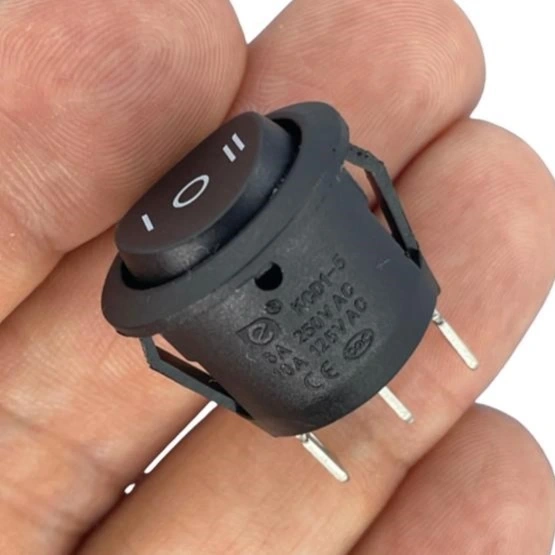

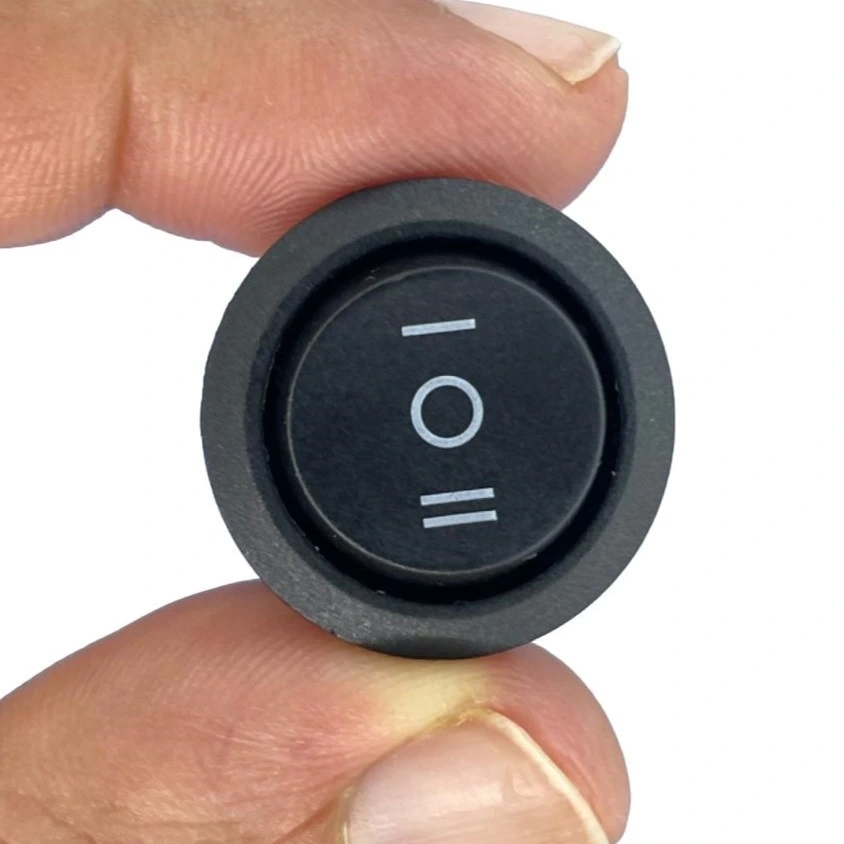

Bu anahtar, yaylı mekanizmasıyla çalışan, yuvarlak şekilli ve ışıklı olmayan bir elektrik anahtarıdır. ON-OFF-(ON) tipi bir anahtardır, yani iki farklı konumda kullanılabilir ve orta pozisyonda bir duraklama noktası bulunur. Bu anahtarın yaylı yapısı, kolayca açılıp kapanmasını sağlar.

Geçici kontrol sağlayan, elle tutulduğunda aktif kalan bir anahtar mı arıyorsunuz? IC-134-2 Yaylı Yuvarlak Işıksız Anahtar, ON-(OFF)-ON konfigürasyonu ile geçici kontrol imkanı sunan, yaylı mekanizmalı kompakt bir komponenttir. 3 pinli yapısıyla tek bir devreyi iki farklı yönde kontrol edebilir ve bırakıldığında otomatik olarak orta konuma (OFF) döner.

SPDT (Tek Kutuplu Çift Yönlü) yapısı sayesinde, bir girişi iki farklı çıkışa yönlendirebilir. Momentary (yaylı) tasarımı ile güvenlik gerektiren uygulamalar, anlık aktivasyon sistemleri ve geçici kontrol gerektiren projeler için ideal bir çözümdür.

Teknik Özellikler

• Model: IC-134-2
• Tip: Yaylı Yuvarlak Işıksız Anahtar
• Çalışma Tipi: ON-(OFF)-ON (Yaylı)
• Terminal Sayısı: 3P (3 Pin)
• Kontak Tipi: SPDT (Tek Kutuplu Çift Yönlü)
• Form Faktörü: Yuvarlak
• Gösterge: Işıksız

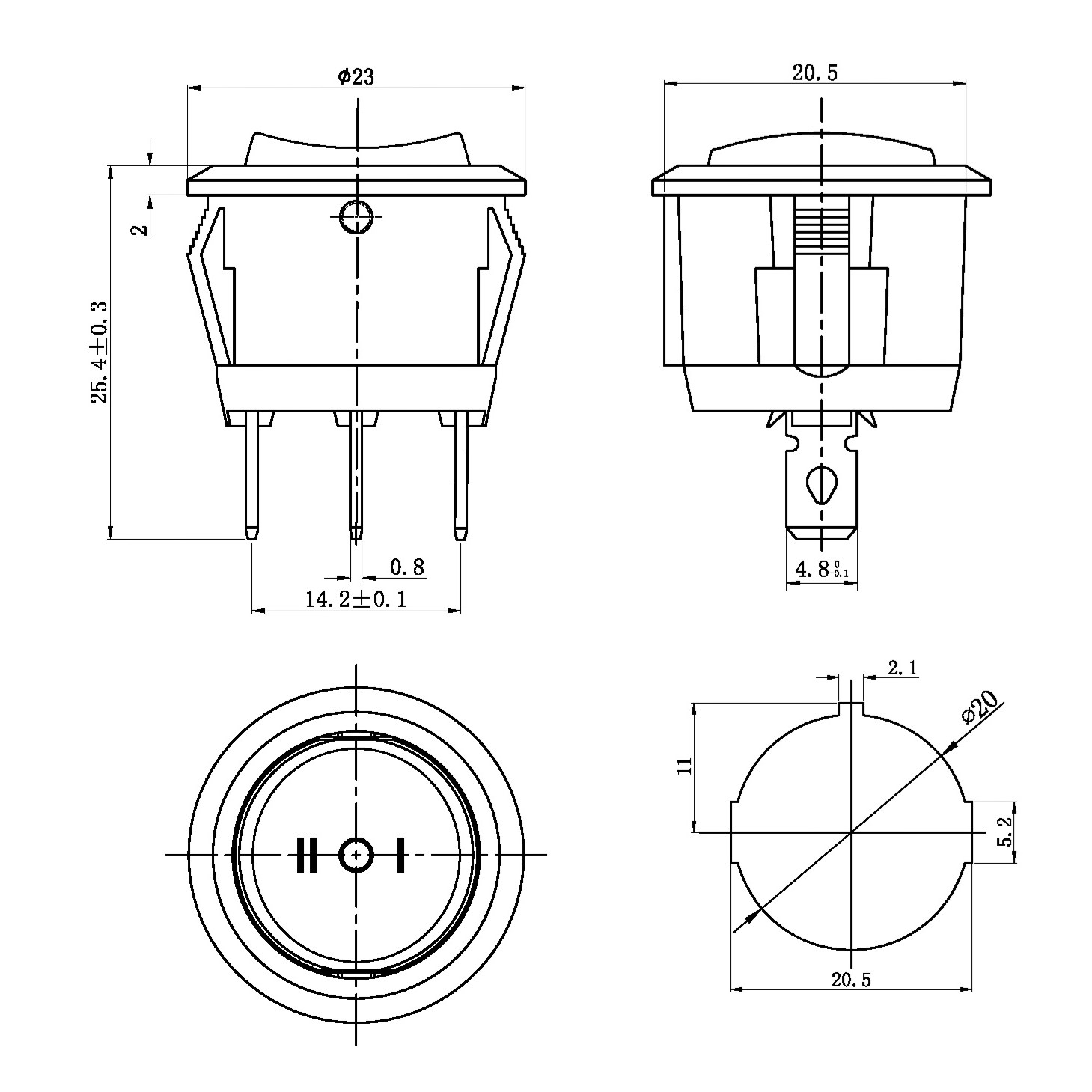

• Çap: Yaklaşık 20mm (kafa)
• Montaj Deliği: Yaklaşık 12mm
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 5A
• Gövde Malzemesi: Dayanıklı Plastik
• Anahtar Rengi: Siyah
• Kontak Direnci: <30 mΩ
• Yalıtım Direnci: >500 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Kontak Malzemesi: Gümüş Alaşım

Kullanım Avantajları

• Yaylı Mekanizma: Bırakıldığında otomatik olarak orta konuma dönme.
• Çift Yönlü Aktivasyon: İki farklı yönde geçici kontrol imkanı.
• Güvenlik Odaklı: Kullanıcı kontrolü bıraktığında devre kesilir.
• SPDT Yapısı: Tek girişi iki farklı çıkışa yönlendirme kabiliyeti.
• Kolay Montaj: Standart 12mm delik ile hızlı kurulum.
• Yüksek Akım Kapasitesi: 5A değeri ile çeşitli cihazları kontrol edebilme.
• Uzun Ömürlü Tasarım: 50,000+ işlem döngüsü ile dayanıklılık.
• Kompakt Boyut: Sınırlı alanlarda kullanım kolaylığı.
• Çok Yönlü Uygulama: Geniş elektriksel değerler aralığında çalışma.
• Düşük Kontak Direnci: Verimli elektrik iletimi sağlama.

İdeal Kullanım Alanları

• Motor Yön Kontrolü: İleri-geri geçici hareket gerektiren sistemler
• Endüstriyel Kontroller: Manuel override ve geçici aktivasyon
• Güvenlik Sistemleri: Sürekli operatör denetimi gerektiren fonksiyonlar
• Araç Marş Sistemleri: Kontak ve marş motoru aktivasyonu
• Hidrolik Sistemler: Çift yönlü valf kontrolü
• Vinç ve Asansör Kontrolleri: Yukarı-aşağı hareket kumandası
• DIY Elektronik Projeleri: Geçici kontrol gerektiren devreler
• Alarm ve Test Sistemleri: Anlık aktivasyon fonksiyonları
• Robotik Projeler: Anlık hareket kontrolü
• RC Model Uygulamaları: Kontrol sistemleri ve geçici fonksiyonlar

Montaj ve Kullanım İpuçları

Yaylı ON-(OFF)-ON Çalışma Prensibi

IC-134-2 yaylı anahtarı, standart anahtarlardan farklı olarak, kullanıcı tarafından aktif tutulması gereken geçici (momentary) bir mekanizmaya sahiptir. Parantezli OFF gösterimi, anahtarın yay gerilimine karşı tutulmadığı durumda doğal olarak bulunduğu orta konumu temsil eder.

Anahtar üst konuma doğru itildiğinde, ilk ON pozisyonuna geçer ve orta pin (COM) ile üst pin arasında elektrik bağlantısı kurulur. Anahtar bırakıldığı anda, yay mekanizması sayesinde otomatik olarak orta (OFF) konuma geri döner ve tüm elektrik bağlantıları kesilir. Benzer şekilde, anahtar alt konuma doğru çekildiğinde, ikinci ON pozisyonuna geçer ve orta pin ile alt pin arasında bağlantı kurulur. Tekrar bırakıldığında, yine orta konuma döner.

Bu çalışma prensibi, kullanıcının sürekli kontrolde olmasını gerektiren güvenlik kritik uygulamalar için idealdir. Kullanıcının müdahalesi sona erdiğinde, sistem otomatik olarak güvenli konuma (OFF) geri döner. Aynı zamanda, çift yönlü geçici kontrol imkanı, motor yön değişimi, hidrolik valf kontrolü gibi uygulamalarda büyük avantaj sağlar.

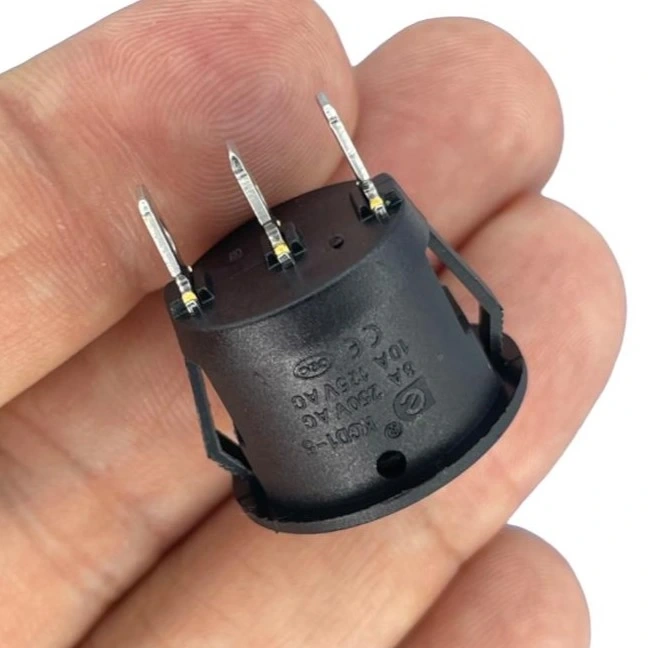

3 Pin SPDT Bağlantı Şeması

IC-134-2 yaylı anahtarı, SPDT (Tek Kutuplu Çift Yönlü) yapısıyla 3 pin bağlantı şemasına sahiptir. Bu yapı, tek bir girişi iki farklı çıkışa yönlendirme imkanı sağlar:

• Orta Pin: Ortak (COM) bağlantı noktası - Giriş
• Üst Pin: İlk ON konumunda aktif olan kontak - Çıkış 1
• Alt Pin: İkinci ON konumunda aktif olan kontak - Çıkış 2

Tipik bir motor kontrol uygulamasında bağlantı şeması şu şekildedir:

Orta pine (COM) güç kaynağından gelen pozitif (+) hat bağlanır. Üst pine motorun bir ucu, alt pine ise motorun diğer ucu bağlanır. Motorun geri kalan bağlantısı doğrudan güç kaynağının negatif (-) terminaline gider. Bu düzende, anahtar yukarı konumda tutulduğunda motor bir yönde, aşağı konumda tutulduğunda ise ters yönde çalışır. Anahtar bırakıldığında motor durur.

İki bağımsız devre kontrolü için ise, orta pin güç kaynağına, üst ve alt pinler ise kontrol edilecek farklı devrelere bağlanır. Bu şekilde, anahtarın konumuna göre, farklı devreler geçici olarak aktifleştirilir.

Özellikle motor kontrolü gibi indüktif yük uygulamalarında, kontakları korumak için ters EMK koruması (diyot veya RC devresi) kullanılması önerilir. Tüm bağlantılarda, kablo kesitlerinin 5A akım değerine uygun olduğundan emin olunmalı ve açıkta kalan bağlantılar izole edilmelidir.

Paket İçeriği

• 1 x IC-134-2 Yaylı Yuvarlak Işıksız Anahtar (ON-(OFF)-ON, 3P)
