IC-105 Geniş Işıklı Anahtar 6P ON-OFF-ON

IC-105 Geniş Işıklı Anahtar 6P ON-OFF-ON

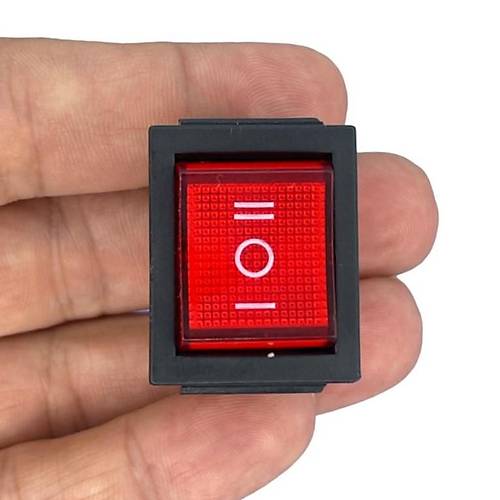

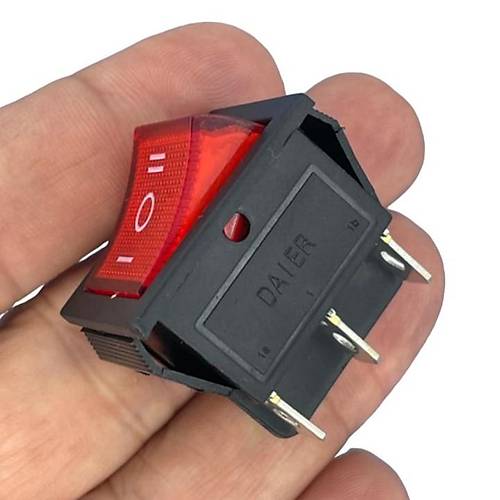

IC-105, geniş ışıklı ON-OFF-ON fonksiyonuna sahip bir anahtardır. Bu anahtar genellikle elektrik panolarında, aydınlatma devrelerinde veya ev ve iş yerlerinde kullanılır. Işıklandırma özelliği sayesinde anahtarın konumu kolayca görülebilir.

IC-105 Geniş Işıklı Anahtar, ON-OFF-ON konfigürasyonu ve 6 pinli bağlantı özelliği ile elektronik projeleriniz için çok yönlü bir kontrolcüdür. Entegre ışık göstergesi, anahtarın durumunu kolayca görmenizi sağlar ve özellikle karanlık ortamlarda kullanım kolaylığı sunar.

Üç konumlu yapısı, merkezi kapalı (OFF) ve her iki tarafta aktif (ON) pozisyonlar sunarak çift yönlü sistemlerin kontrolüne olanak tanır. Geniş tasarımı, kontrol panellerinde kolay kullanım için ergonomik bir avantaj sağlar.

Yüksek kaliteli malzemelerden üretilen IC-105 Geniş Işıklı Anahtar, endüstriyel kontrol sistemleri, motor yön kontrolleri, güç yönetim panelleri ve çift fonksiyonlu uygulamalar için ideal bir çözümdür.

---

Teknik Özellikler

IC-105 Geniş Işıklı Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-105
• Tip: Geniş Işıklı Anahtar
• Çalışma Tipi: ON-OFF-ON (Açık-Kapalı-Açık)
• Terminal Sayısı: 6P (6 Pin)
• Kontak Tipi: DPDT (Çift Kutuplu Çift Yönlü)
• Form Faktörü: Geniş Tasarım
• Konum Tutma: Kalıcı Konum (Latching)
• Gösterge: Var (Işıklı)
• Işık Rengi: Kırmızı
• Işık Tipi: LED
• Işık Çalışma Voltajı: 12V DC
• Boyutlar: Yaklaşık 28x22mm (ön panel)
• Montaj Deliği: Yaklaşık 20mm (yuvarlak)
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Anahtar Rengi: Siyah
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

---

Kullanım Avantajları

IC-105 geniş ışıklı anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Üç Konumlu Tasarım: ON-OFF-ON yapısı ile çift yönlü sistemlerin kontrolü.
• Entegre Işık Göstergesi: Anahtarın durumu hakkında görsel geri bildirim.
• Kalıcı Konumlar: Anahtar seçilen pozisyonda sabit kalır, sürekli müdahale gerekmez.
• Çift Kutuplu Yapı: İki bağımsız devreyi aynı anda kontrol edebilme.
• Simetrik İşlev: Her iki ON konumu farklı fonksiyonlar için kullanılır.
• Geniş Anahtar Yüzeyi: Rahat kullanım için ergonomik tasarım.
• Yüksek Akım Kapasitesi: 6A değeri ile orta güçlü cihazları kontrol edebilme.
• Merkezi OFF Pozisyonu: Güvenli kapatma konumu hızlıca erişilebilir.
• Çok Yönlü Bağlantı: 6 pinli yapı ile kompleks devre kontrolü.
• Görünürlük: Karanlık ortamlarda kolay tanımlama ve kullanım.

---

İdeal Kullanım Alanları

Bu geniş ışıklı anahtarın tipik kullanım alanları aşağıda listelenmiştir.

• Motor Yön Kontrolü: İleri-Geri yön değiştirme uygulamaları
• Çift Fonksiyon Kontrolleri: İki ayrı sistemi tek anahtarla yönetme
• Güç Kaynağı Seçicileri: Ana/Yedek güç sistemleri arasında geçiş
• Polarity Değiştirme: DC motorların ve devrelerin polarite kontrolü
• Endüstriyel Kontrol Panelleri: Makine kontrol sistemleri
• Aydınlatma Sistemleri: Üç kademeli aydınlatma kontrolü
• Elektrikli Araçlar: İleri-Geri yön değiştirme kontrolleri
• Ses ve Müzik Ekipmanları: Sinyal yönlendirme ve kanal seçimleri
• Karanlık Ortam Kullanımı: Düşük ışık koşullarında kolay bulunabilme
• Durum Göstergeli Sistemler: Aktif fonksiyonu görsel olarak belirtme

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

ON-OFF-ON Yapısı ve Çalışma Prensibi

IC-105 geniş ışıklı anahtarın ON-OFF-ON yapısı ve çalışma prensibinin detayları.

IC-105 geniş ışıklı anahtarın en önemli özelliği, çok yönlü kontrol sağlayan ON-OFF-ON çalışma yapısıdır.

ON-OFF-ON Çalışma Yapısı:

ON-OFF-ON yapısı, anahtarın üç farklı konumda çalışabildiğini gösterir:

• İlk ON Konumu (Yukarı/Sol): Birinci aktif pozisyon, genellikle ilk fonksiyonu etkinleştirir.
• OFF Konumu (Merkez): Nötr pozisyon, tüm bağlantılar kesilir.
• İkinci ON Konumu (Aşağı/Sağ): İkinci aktif pozisyon, genellikle alternatif fonksiyonu etkinleştirir.

Bu üç konumlu tasarım, merkez OFF (kapalı) pozisyonu ve her iki tarafta ayrı ON (açık) pozisyonları ile maksimum kontrol esnekliği sağlar.

Çalışma Prensibi:

Anahtar, kullanıcı tarafından her üç konuma da manuel olarak getirilebilir ve bırakıldığında seçilen konumda kalır:

• Merkez konumunda (OFF), tüm elektriksel bağlantılar kesilir, hiçbir devre aktif değildir.
• Anahtarı yukarı/sol ON konumuna getirdiğinizde, 1-2 ve 4-5 pin grupları arasında bağlantı kurulur.
• Anahtarı aşağı/sağ ON konumuna getirdiğinizde, 2-3 ve 5-6 pin grupları arasında bağlantı kurulur.
• Kalıcı konum (latching) özelliği sayesinde, anahtar bırakıldığında seçilen konumda sabit kalır.

Bu çalışma prensibi, özellikle çift yönlü motorlar, DC polarite değiştirme ve çift fonksiyonlu sistemlerin kontrolünde ideal bir çözüm sunar.

Entegre Işık Göstergesi:

IC-105 anahtarının en ayırt edici özelliği, entegre ışık göstergesidir:

• LED ışık, anahtarın aktif (ON) konumlarında yanarak görsel geri bildirim sağlar.
• Işık için harici 12V DC besleme gereklidir, anahtar içinde dahili bir güç kaynağı bulunmaz.
• Kırmızı ışık, özellikle karanlık ortamlarda anahtarın yerini ve durumunu belirgin şekilde gösterir.
• Işık bağlantısı için polariteye dikkat edilmelidir (genellikle +/- terminalleri işaretlidir).
• Işık göstergesi, akım durumundan bağımsız olarak, sadece anahtarın konumunu belirtir.

Bu özellik, kullanım kolaylığı ve güvenlik açısından önemli bir avantaj sağlar.

---

6 Pin DPDT Yapısı ve Bağlantı Özellikleri

IC-105 geniş ışıklı anahtarın 6 pin DPDT yapısı ve detaylı bağlantı özellikleri.

IC-105 geniş ışıklı anahtar, 6 pinli DPDT (Çift Kutuplu Çift Yönlü) yapısı ile kapsamlı kontrol imkanları sunar.

DPDT Yapısının Temel Özellikleri:

DPDT (Çift Kutuplu Çift Yönlü) yapısı, iki bağımsız devre yolunu aynı anda kontrol edebilen gelişmiş bir anahtar konfigürasyonudur:

• İki ayrı devre aynı anda kontrol edilir, ancak birbirinden elektriksel olarak izole durumdadır.
• Her devre kendi içinde çift yönlü (DP - Double Pole) bağlantı imkanına sahiptir.
• Her kutup için üç terminal bulunur, böylece aktif konumda iki farklı bağlantı yolu oluşturulabilir.
• ON-OFF-ON yapısı ile birleştiğinde, her iki devrenin de üç farklı durumda kontrolü mümkün olur.

Bu yapı, tek bir anahtarla karmaşık devre yönlendirmelerini ve çift yönlü sistemleri kontrol etme imkanı sağlar.

6 Pinli Bağlantı Şeması:

6 pinli DPDT yapısı, aşağıdaki terminal düzenine sahiptir:

• Pinler 1-2-3: İlk bağımsız devre için kontak grubu
• Pinler 4-5-6: İkinci bağımsız devre için kontak grubu

Pin numaralandırması genellikle aşağıdaki gibi düzenlenir:

    1   4
    2   5
    3   6

Bu yapıda:

• 2 ve 5 numaralı pinler, ortak (COM) terminal görevi görür.
• Anahtar ilk ON konumunda iken, 1-2 ve 4-5 pinleri arasında bağlantı kurulur.
• Anahtar ikinci ON konumunda iken, 2-3 ve 5-6 pinleri arasında bağlantı kurulur.
• Anahtar OFF (merkez) konumunda iken, hiçbir pin arasında bağlantı yoktur.

Işık Bağlantısı:

IC-105 modelinin ayırt edici özelliği olan LED ışık göstergesi için ayrı bağlantı terminalleri bulunur:

• Genellikle anahtar gövdesinin yan veya arka kısmında iki ayrı terminal yer alır.
• Bu terminaller "+" ve "-" olarak işaretlenmiştir veya kırmızı/siyah tel ile gösterilir.
• LED ışığın çalışması için 12V DC besleme gereklidir.
• Doğru polarite ile bağlantı yapılmalıdır, ters bağlantı LED'in çalışmamasına neden olur.
• LED aydınlatması, kontak durumundan bağımsız olarak çalışır, yalnızca ışık için bir gösterge sağlar.

LED bağlantısı, opsiyonel bir özelliktir ve kullanılmadığında anahtarın normal fonksiyonlarını etkilemez.

---

Motor Yön Kontrolü Uygulamaları

IC-105 geniş ışıklı anahtarın motor yön kontrolündeki kullanımı ve bağlantı şemaları.

IC-105 geniş ışıklı anahtar, ON-OFF-ON yapısı ve 6 pinli DPDT konfigürasyonu sayesinde, DC motorların yön kontrolü için ideal bir çözümdür.

H-Köprü Bağlantısı ile Motor Kontrolü:

DC motorların yön kontrolünde en yaygın kullanılan yöntem H-köprü bağlantısıdır. IC-105 anahtarı ile bu bağlantı şu şekilde gerçekleştirilir:

• Ortak pinler (2 ve 5) motor terminallerine bağlanır.
• 1 ve 6 numaralı pinler güç kaynağının pozitif (+) terminaline bağlanır.
• 3 ve 4 numaralı pinler güç kaynağının negatif (-) terminaline bağlanır.

Bu konfigürasyonda:

• Anahtar ilk ON konumunda iken: Motor bir yönde döner (örn. saat yönünde)
• Anahtar OFF konumunda iken: Motor durur
• Anahtar ikinci ON konumunda iken: Motor ters yönde döner (örn. saat yönünün tersine)

LED ışık göstergesi, motorun çalışma durumunu ve yönünü belirtmek için kullanışlı bir görsel geri bildirim sağlar.

Kullanım Alanları:

IC-105 ışıklı anahtarı ile motor yön kontrolü aşağıdaki uygulamalarda yaygın olarak kullanılır:

• Elektrikli Oyuncaklar: Uzaktan kumandalı araçlar, trenler, robotlar
• Küçük Elektrikli Araçlar: Golf arabaları, çocuk arabaları, mobilite skooterler
• Endüstriyel Ekipmanlar: Konveyör bantları, vinçler, asansörler
• Hobi Projeleri: Robot kollar, otomatik sistemler, DIY projeleri
• Pencere ve Perde Mekanizmaları: Motorlu perde ve jaluzi kontrolleri

Işıklı yapısı, özellikle karanlık veya loş ortamlarda kullanım kolaylığı sağlar.

Görsel Geri Bildirim Avantajları:

Entegre LED ışığın motor kontrolünde sağladığı avantajlar:

• Hızlı Durum Tespiti: Motorun çalışma durumu uzaktan görülebilir.
• Yön Gösterimi: Anahtarın konumu ve dolayısıyla motorun dönüş yönü hakkında bilgi verir.
• Güvenlik: Sistemin aktif durumda olduğunu belirgin şekilde gösterir.
• Karanlık Ortam Kullanımı: Düşük ışık koşullarında bile kontrolü kolaylaştırır.
• Operatör Konforu: Kontrol panelinde kolay tanımlama ve kullanım sağlar.

Bu özellikler, özellikle çoklu motor kontrolü yapılan karmaşık sistemlerde büyük avantaj sağlar.

---

Güç Kaynağı Seçimi ve Alternatif Fonksiyon Uygulamaları

IC-105 geniş ışıklı anahtarın güç kaynağı seçimi ve alternatif fonksiyonlardaki kullanımı.

IC-105 geniş ışıklı anahtar, ON-OFF-ON yapısı ve 6 pinli bağlantısı sayesinde güç kaynağı seçimi ve çift fonksiyonlu uygulamalar için ideal bir çözümdür.

Güç Kaynağı Seçimi Uygulamaları:

Birden fazla güç kaynağı arasında geçiş yapma senaryoları:

• Ana/Yedek Güç Sistemleri: Birincil güç kaynağından yedek güç kaynağına geçiş
• Batarya/Harici Güç Seçimi: Dahili batarya ile harici adaptör arasında geçiş
• Farklı Voltaj Kaynakları: 12V ve 24V gibi farklı voltaj kaynaklarını aynı devreye yönlendirme
• Şebeke/Jeneratör Seçimi: Küçük sistemlerde şebeke ve jeneratör gücü arasında manuel geçiş
• Solar/Batarya Seçimi: Güneş enerjisi ve batarya kaynakları arasında geçiş

Bu uygulamalarda, merkez OFF pozisyonu kapalı konumu, iki ON pozisyonu ise farklı güç kaynaklarını temsil eder. LED gösterge, hangi kaynağın aktif olduğunu belirtir.

Örnek Bağlantı Şeması:

Güç kaynağı seçimi için DPDT bağlantısı:

• Ortak terminaller (2 ve 5) yüke (cihaza) bağlanır.
• 1 ve 4 numaralı pinler birinci güç kaynağına bağlanır.
• 3 ve 6 numaralı pinler ikinci güç kaynağına bağlanır.

Bu bağlantı ile:

• İlk ON konumu: Birinci güç kaynağı devreye girer.
• OFF konumu: Tüm güç kaynakları devre dışıdır, cihaz kapalıdır.
• İkinci ON konumu: İkinci güç kaynağı devreye girer.

LED ışık, aktif güç kaynağını görsel olarak belirterek kullanım kolaylığı sağlar.

Alternatif Fonksiyon Uygulamaları:

Tek anahtarla çift fonksiyon kontrol senaryoları:

• Aydınlatma Modları: Düşük/Kapalı/Yüksek ışık kademelerinin kontrolü
• Fan Hız Kontrolü: Düşük/Kapalı/Yüksek hız seçimi
• Ses Kontrol Sistemleri: İç hoparlör/Kapalı/Dış hoparlör seçimi
• Isıtma-Soğutma Sistemleri: Isıtma/Kapalı/Soğutma modu seçimi
• Sinyal Yönlendirme: A girişi/Kapalı/B girişi seçimi

Bu uygulamalarda, iki bağımsız fonksiyon tek bir anahtar ile kontrol edilir, LED gösterge ise aktif fonksiyonu görsel olarak belirtir.

LED Göstergesi Kullanım Senaryoları:

Entegre ışığın farklı kullanım alanları:

• Durum İndikatörü: Aktif fonksiyonu belirten görsel gösterge
• Uyarı Göstergesi: Kritik sistemlerin aktif olduğunu belirtme
• Karanlık Ortam Görünürlüğü: Loş ışıklı mekanlarda kolay kullanım
• Kontrol Paneli Oryantasyonu: Çok sayıda kontrolün olduğu panellerde işaretleme
• Uzaktan Durum İzleme: Sistemin çalışma durumunu mesafeden görme

LED gösterge, özellikle karmaşık kontrol panellerinde işlevselliği ve kullanım kolaylığını önemli ölçüde artırır.

---

LED Göstergesi ve Bağlantı Detayları

IC-105 geniş ışıklı anahtarın LED göstergesi ve doğru bağlantı yöntemleri.

IC-105 geniş ışıklı anahtar, entegre LED göstergesi sayesinde kullanışlı görsel geri bildirim sağlar. LED'in doğru bağlantısı ve etkili kullanımı için dikkat edilmesi gereken noktalara aşağıda yer verilmiştir.

LED Göstergesinin Özellikleri:

Entegre LED göstergesinin teknik özellikleri:

• LED Tipi: Uzun ömürlü, düşük güç tüketimli LED
• Işık Rengi: Kırmızı (standart, farklı renk seçenekleri olabilir)
• Çalışma Voltajı: 12V DC (genellikle 9-15V DC aralığında çalışır)
• Akım Tüketimi: Yaklaşık 15-20mA
• Görünürlük Açısı: Geniş açılı görünüm için tasarlanmış

LED göstergesi, anahtarın üst kısmında yerleşiktir ve anahtarın aktif olduğu konumlarda yanar.

LED Bağlantı Terminalleri:

LED göstergesinin bağlantı noktaları ve doğru montaj:

• Terminal Konumu: Genellikle anahtarın arka veya yan kısmında iki ayrı terminal
• Polarite İşaretleri: "+" ve "-" işaretleri ile veya kırmızı/siyah tel ile gösterilir
• Bağlantı Tipi: Lehimleme terminalleri veya kablo çıkışları
• İzolasyon: LED terminalleri anahtarın kontak terminallerinden elektriksel olarak izoledir
• Koruma: Genellikle dahili akım sınırlayıcı direnç bulunur

LED terminalleri, anahtarın kontak pinlerinden tamamen bağımsızdır ve ayrı bir güç kaynağına bağlanmalıdır.

Doğru LED Bağlantısı:

LED göstergesinin çalışması için uygun bağlantı yöntemi:

• Güç Kaynağı: 12V DC güç kaynağı (regüle edilmiş)
• Polarite: Pozitif uç "+" terminale, negatif uç "-" terminale bağlanmalıdır
• Kablo Seçimi: Minimum 24 AWG (0.2mm²) kablo yeterlidir
• Akım Sınırlama: Dahili direnç yoksa, 470-1kΩ direnç seri bağlanmalıdır
• Güç Kaynağı Paylaşımı: Aynı paneldeki tüm LED'ler ortak güç kaynağı kullanabilir

Ters polarite bağlantısı, LED'e zarar vermez ancak yanmamasına neden olur.

Farklı LED Kontrolü Opsiyonları:

LED göstergesinin çeşitli kontrol seçenekleri:

• Sürekli Yanma: Doğrudan güç kaynağına bağlanarak sürekli yanar
• Anahtarla Senkronize: LED'i anahtarın kontaklarına bağlayarak sadece aktif konumda yanmasını sağlama
• Harici Kontrol: LED'i harici bir devre veya mikroişlemciye bağlayarak programlanabilir gösterge oluşturma
• Durum İndikatörü: Sistemin çalışma durumunu izlemek için ekstra sensör veya kontrol devreleri ile bağlantı
• Aydınlatma Seviyesi: Seri direnç değeri değiştirilerek LED parlaklığı ayarlanabilir

Bu çeşitli kontrol opsiyonları, LED göstergesinin farklı uygulama ihtiyaçlarına göre özelleştirilmesine olanak tanır.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-105 Geniş Işıklı Anahtar (ON-OFF-ON, 6P)

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
