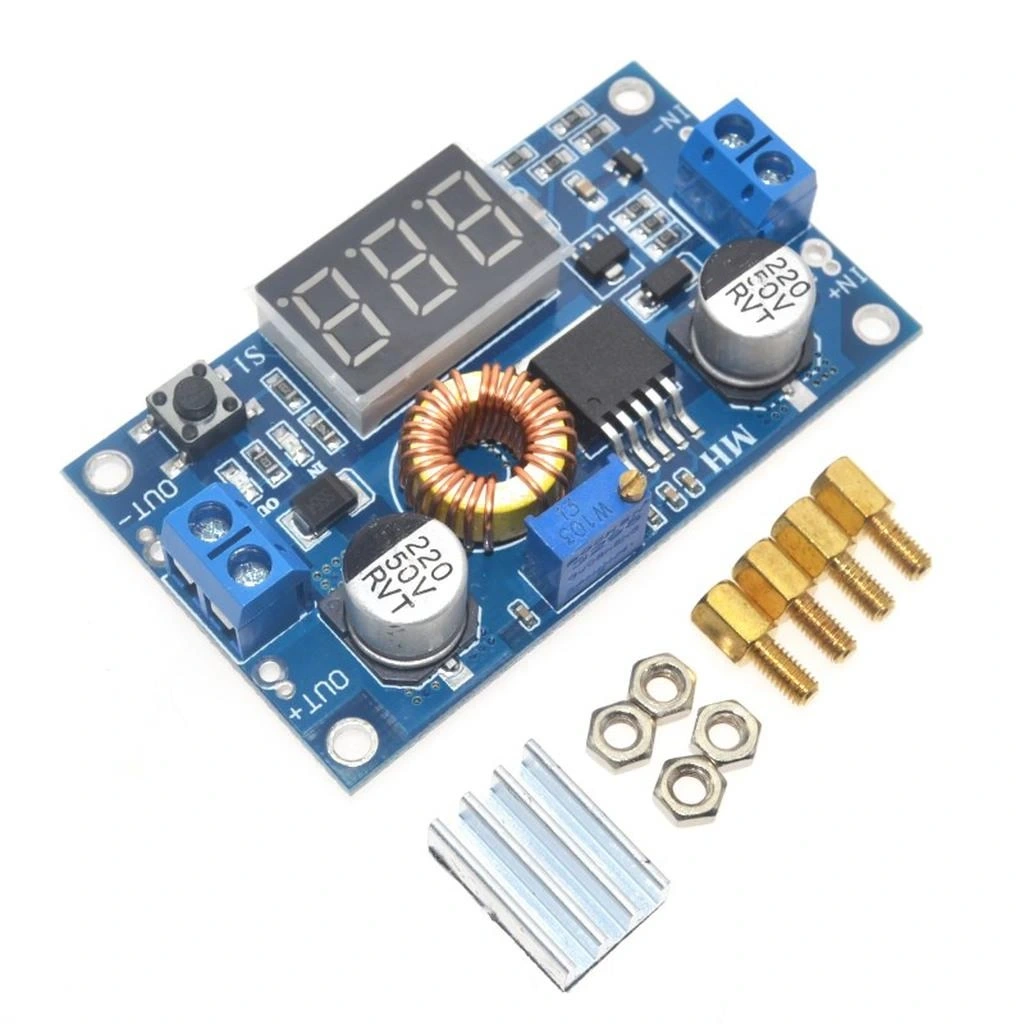

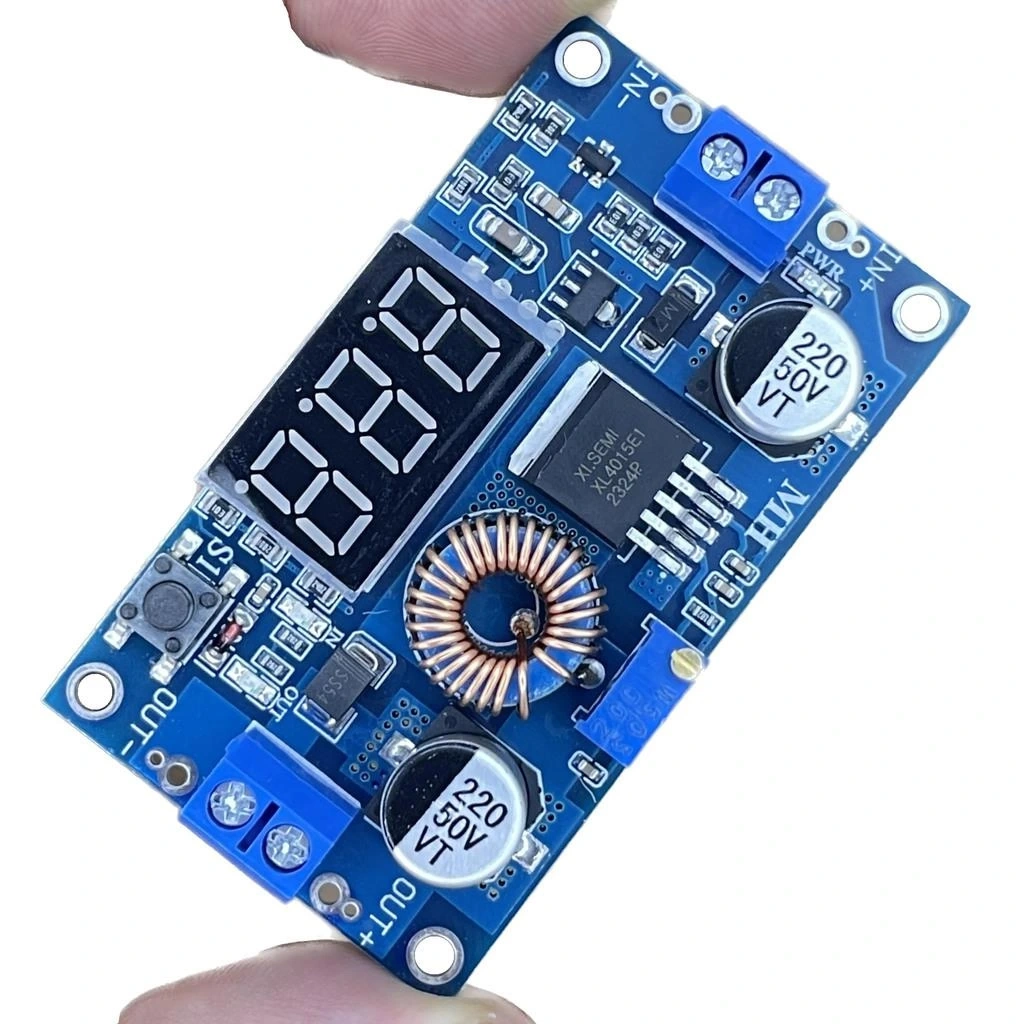

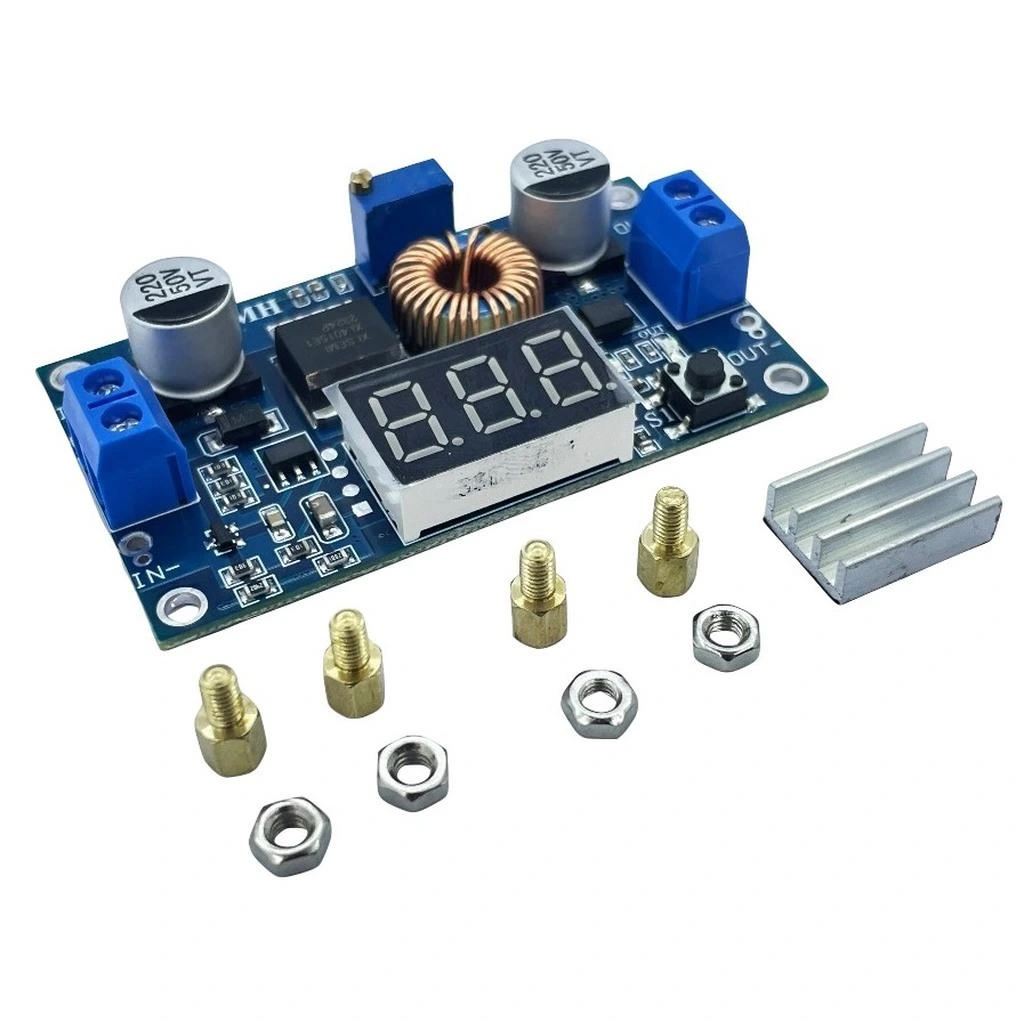

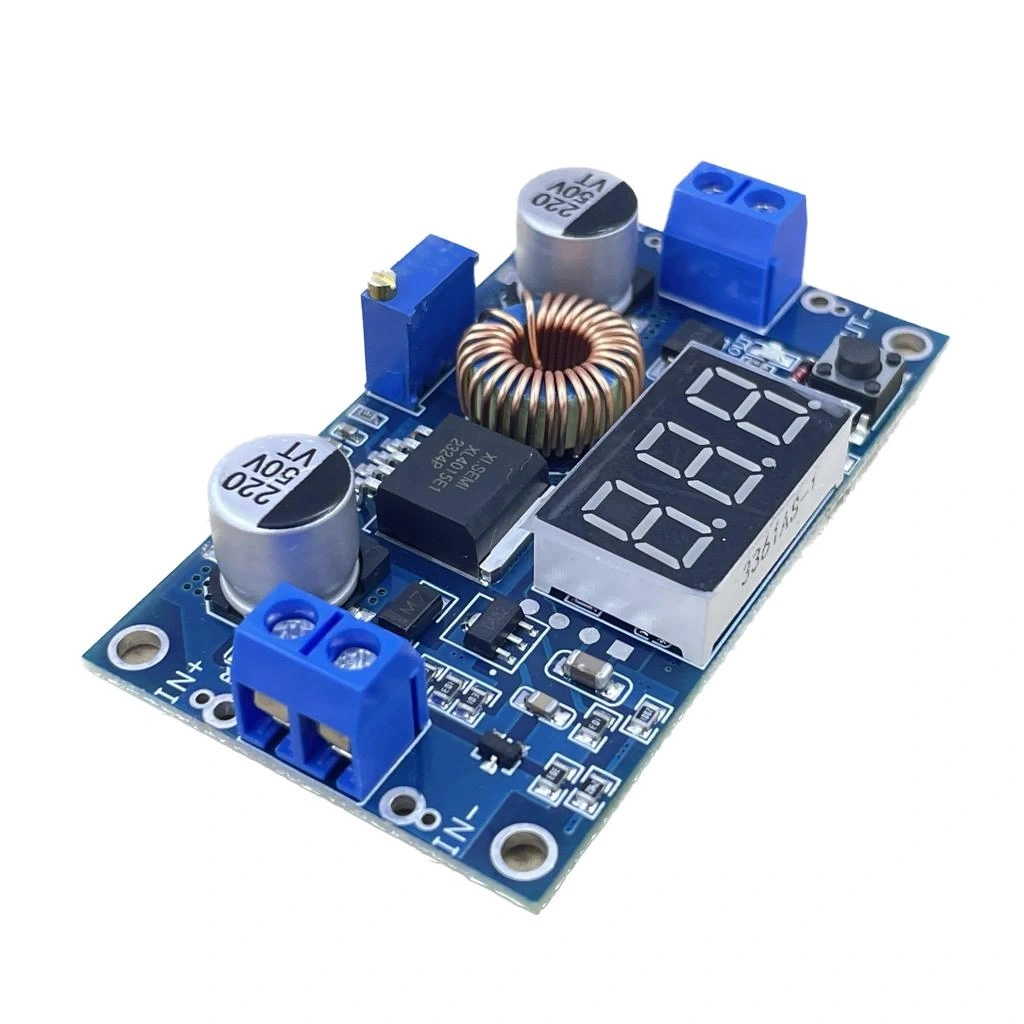

XL4015 75W 5A DC-DC Voltmetre Ekranlı (3Digits) Voltaj Düşürücü Modül

XL4015 75W 5A DC-DC Voltmetre Ekranlı 3Digits Voltaj Düşürücü Modül

XL4015 75W 5A DC-DC Voltmetre Ekranlı 3Digits Voltaj Düşürücü Modül, yüksek verimlilikle çalışan kompakt bir step-down dönüştürücüdür. 3 haneli dahili LED ekranıyla çıkış voltajını anlık olarak görüntüleyebilir, ayarlanabilir voltaj çıkışı ile projelerinizde güvenli güç kaynağı olarak kullanabilirsiniz.

Geniş giriş voltaj aralığı (5-36V) ve ayarlanabilir çıkış voltajı (1.25-32V) sayesinde çok çeşitli uygulamalarda kullanılabilir. 5A sürekli akım kapasitesi ile LED aydınlatma, motor sürücüler ve elektronik sistemler için idealdir.

XL4015 75W 5A DC-DC Voltmetre Ekranlı Modül, Arduino projeleri için ideal bir güç çözümüdür. Voltaj Dönüştürücüler kategorisinde bulunan bu modül, güvenilir ve kararlı voltaj düşürme ihtiyaçlarınız için profesyonel bir çözüm sunar.

Teknik Özellikler

Detaylı teknik özellikler aşağıda listelenmiştir.

• Çip Modeli: XL4015E DC-DC
• Giriş Voltajı: 5V - 36V DC
• Çıkış Voltajı: 1.25V - 32V DC (Ayarlanabilir)
• Maksimum Akım: 5A (sürekli)
• Maksimum Güç: 75W
• Voltmetre Ekranı: 3 Haneli Kırmızı LED Ekran
• Ekran Hassasiyeti: 0.1V
• Verimlilik: >%96 (tipik)
• Dönüştürücü Tipi: Buck (Step-Down)
• Çalışma Frekansı: 180KHz
• Ayar Mekanizması: Hassas potansiyometre
• Modül Boyutları: 66mm x 38mm x 18mm
• Montaj Delikleri: 4 adet, 3.2mm çapında

Bağlantı ve Kullanım

Çeşitli projeler için bağlantı ve kullanım yöntemleri.

Modülün IN+ ve IN- terminallerine DC güç kaynağını bağlayın. Giriş voltajının 5V-36V aralığında olduğundan emin olun. OUT+ ve OUT- terminallerinden ayarladığınız voltajda çıkış alabilirsiniz.

Potansiyometre ile çıkış voltajını hassas şekilde ayarlayabilirsiniz. Ayar yaparken LED ekrandan anlık değeri görerek istediğiniz voltajı kolayca belirleyebilirsiniz.

Uygulama Alanları

Kullanılabileceği çeşitli projeler ve uygulama alanları.

LED aydınlatma sistemleri için sabit akım kaynağı olarak kullanılabilir. Yüksek verimlilik sayesinde güç kaybı minimuma iner, ısınma sorunu azalır.

Arduino, Raspberry Pi gibi mikrodenetleyici projelerinde farklı voltaj seviyelerini elde etmek için idealdir. Birden fazla voltaj gerektiren projelerde tek güç kaynağından farklı çıkışlar sağlar.

12V/24V akü sistemlerinden daha düşük voltajlar elde etmek için kullanılabilir. Araç, tekne, karavan gibi 12V sistemlerde 5V USB veya 3.3V cihazları beslemek için uygundur.

Hassas elektronik devreler için kararlı güç kaynağı olarak kullanılabilir. Gürültü filtresi sayesinde temiz DC güç sağlar.

Proje Örnekleri

Yapılabilecek proje örnekleri ve fikirler.

Araç USB şarj istasyonu: 12V araç aküsünden 5V USB çıkışı sağlayarak telefon, tablet şarj edebilirsiniz.

Ayarlanabilir laboratuvar güç kaynağı: Potansiyometre ile istediğiniz voltajı ayarlayarak elektronik devre testleri yapabilirsiniz.

LED aydınlatma kontrolü: Yüksek güçlü LED'leri sürmek için uygun voltaj ve akım sağlayabilirsiniz.

Güneş paneli şarj kontrolörü: Güneş panellerinden gelen değişken voltajı sabit değere düşürerek batarya şarj sistemi kurabilirsiniz.

Arduino çoklu voltaj kaynağı: Tek bir 12V adaptörden 5V, 3.3V gibi farklı voltajlar elde ederek çeşitli mikrodenetleyici ve sensörleri besleyebilirsiniz.

Sorun Giderme ve İpuçları

Kullanım sırasında karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Çıkış voltajı kararsız ise giriş voltajının minimum 5V üzerinde olduğundan emin olun. Örneğin, 12V çıkış için en az 17V giriş önerilir.

Modül aşırı ısınıyorsa, akım çekiminin 5A'i geçmediğinden emin olun. Yüksek güç uygulamalarında metal soğutucu veya fan kullanın.

LED ekran yanlış okuma gösteriyorsa, yük bağlı değilken çıkış voltajını ölçün. Kalibrasyon gerekiyorsa potansiyometreyi hassas ayarlayın.

Giriş polaritesini ters bağlamayın, modül zarar görebilir. Bağlantı yapmadan önce IN+ ve IN- terminallerini doğru tespit edin.
