Wiznet W5500 Ethernet Lan Modülü Ethernet Ağ Modülü

Wiznet W5500 Ethernet LAN Modülü

Wiznet W5500 Ethernet LAN Modülü, mikrodenetleyici projelerinize hızlı ve güvenilir internet bağlantısı eklemenizi sağlayan kompakt bir ağ çözümüdür. Entegre TCP/IP protokol yığını sayesinde karmaşık ağ programlaması gerektirmeden, SPI arayüzü üzerinden kolay bağlantı imkanı sunar. Hardwired TCP/IP çekirdeği ile mikrodenetleyicinizin işlem yükünü hafifletirken, 32 KB dahili belleği ile yüksek hızlı veri aktarımı sağlar.

Bu modül, 100Mbps hızında tam dubleks iletişim desteği ile IoT cihazları, endüstriyel kontrol sistemleri, uzaktan izleme projeleri ve web tabanlı kontrol uygulamaları için ideal bir çözümdür. RJ45 konektörü entegre modül, hem Arduino platformları hem de Raspberry Pi, ESP32, STM32 gibi diğer popüler geliştirme kartlarıyla uyumlu şekilde çalışır. Dahili SPI arayüzü 80MHz'e kadar hızları desteklerken, düşük güç tüketimi batarya ile çalışan uygulamalarda avantaj sağlar.

W5500 çipi üzerine kurulu bu modül, 8 eşzamanlı soket bağlantısı desteği, IPv4, ICMP, ARP, IGMP, TCP, UDP ve PPPoE protokollerini desteklemesi ve ICMP, IPR, UD2, UDP, TCP, MACRAW gibi çeşitli soket tiplerini kullanabilmesi ile gelişmiş ağ projeleri için mükemmel bir seçimdir. Standart pin yapısı ve kompakt boyutlarıyla breadboard üzerinde prototipleme çalışmalarında kolaylıkla kullanılabilir.

---

Teknik Özellikler

Wiznet W5500 Ethernet modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Çip: WIZnet W5500 TCP/IP Ethernet Kontrol Çipi
• Ağ Standartları: IEEE802.3 10BASE-T, IEEE802.3u 100BASE-TX
• Ağ Hızı: 10/100 Mbps, Otomatik Algılama
• Dubleks Modu: Tam ve Yarım Dubleks destekli, Otomatik Algılama
• İletişim Arayüzü: SPI (Serial Peripheral Interface)
• SPI Saat Hızı: 80 MHz'e kadar destek
• Dahili Arabellek: 32 KB (16 KB TX + 16 KB RX)
• Soket Sayısı: 8 bağımsız soket eşzamanlı iletişim
• Çalışma Voltajı: 3.3V DC
• Giriş/Çıkış Voltaj Toleransı: 5V toleranslı I/O pinleri
• Güç Tüketimi: Aktif modda 132mA, Uyku modunda <3mA
• Desteklenen Protokoller: IPv4, ICMP, ARP, IGMP, TCP, UDP, PPPoE
• Soket Türleri: MACRAW, TCP, UDP, IPRAW, PPPoE
• Fiziksel Konektör: RJ45 (Entegre manyetik ve LED göstergeli)
• PCB Boyutu: 28mm × 20mm × 13mm (U × G × Y)
• Pin Aralığı: 2.54mm standart pin mesafesi
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Ağırlık: Yaklaşık 8g

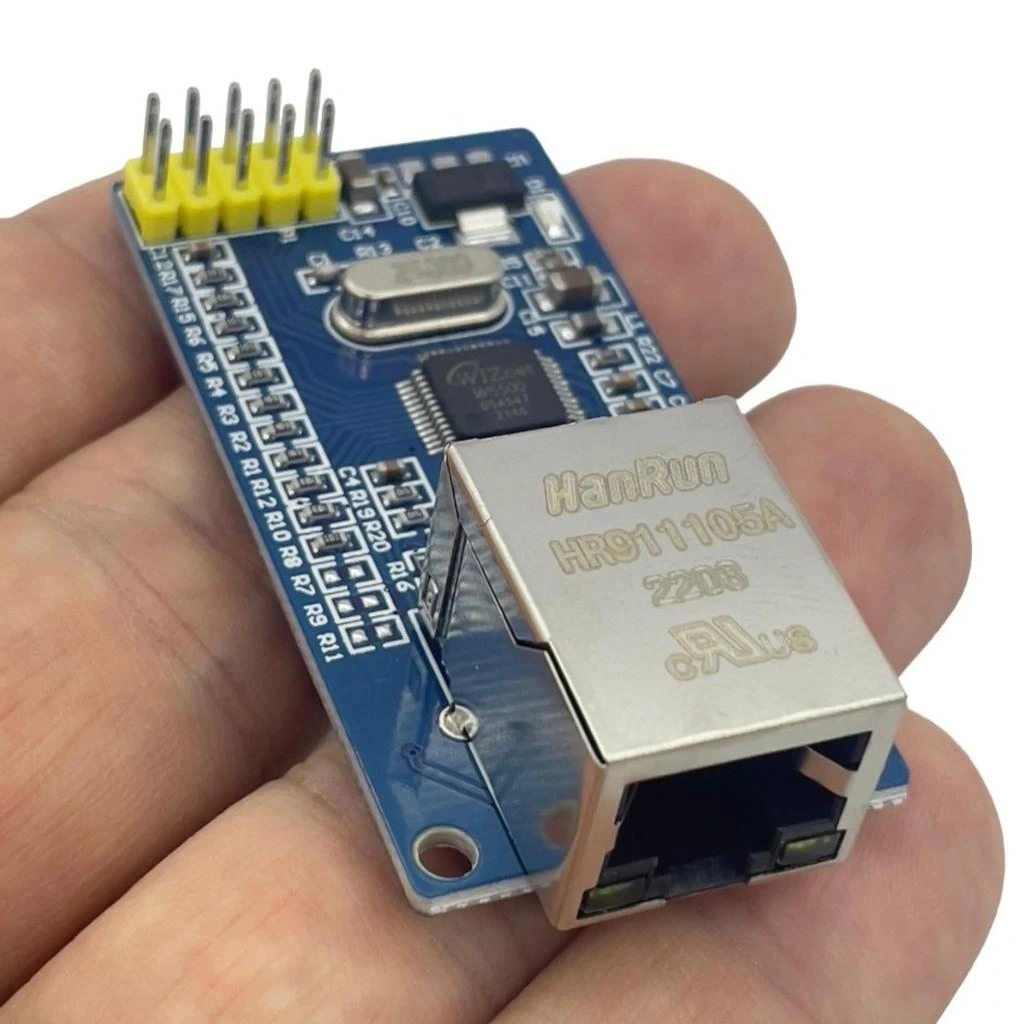

• Ethernet Konnektörü: HR911105A entegre manyetik ve LED'li RJ45
• Reset Kontrolü: Harici reset pini

---

Özellikler ve Avantajlar

Wiznet W5500 modülünün sunduğu temel özellikler ve avantajları.

Hardwired TCP/IP Çekirdeği

W5500 çipinin entegre TCP/IP yapısının sağladığı avantajlar:

• Mikrodenetleyici Yükünü Azaltır:
  • TCP/IP protokol yığını donanım seviyesinde işlenir
  • Karmaşık ağ protokollerini yönetme işi mikrodenetleyiciden alınır
  • Mikrodenetleyicinin işlem gücü diğer görevler için serbest kalır
  • Düşük güçlü mikrodenetleyicilerde bile yüksek performans sağlar
• Tam Protokol Desteği:
  • TCP/IP protokol yığını donanımsal olarak gerçekleştirilir
  • IPv4, ARP, ICMP, IGMP, TCP, UDP protokollerini destekler
  • PPPoE protokolü ile DSL bağlantılar için destek
  • IP çakışma algılama özelliği
• Çoklu Soket Desteği:
  • 8 bağımsız donanımsal soket eşzamanlı olarak çalışabilir
  • Her bir soket farklı protokollerle çalışabilir (TCP, UDP, MACRAW)
  • Çoklu istemci bağlantılarını aynı anda yönetebilme
  • Farklı servisleri tek modül üzerinden sunabilme
• Performans Avantajları:
  • Mikrodenetleyiciden bağımsız olarak ağ paketlerini işleme
  • Düşük gecikme süresi ve yüksek veri hızı
  • Ağ paketlerinin donanımsal filtrelenmesi
  • SPI arayüzü üzerinden yüksek hızlı veri transferi

Yüksek Performans ve Hız

Modülün iletişim performansı ve hız avantajları:

• 100Mbps Ethernet Desteği:
  • 10/100 Mbps çift hız modu otomatik algılama
  • Tam ve yarım dubleks modu desteği
  • Auto-MDIX özelliği ile kablo türü otomatik algılama
  • Endüstriyel uygulamalar için yeterli bant genişliği
• Hızlı SPI Arayüzü:
  • 80 MHz'e kadar SPI saat hızı desteği
  • 4-wire SPI iletişimi (MOSI, MISO, SCK, CS)
  • Mikrodenetleyici ile yüksek hızlı veri transferi
  • Daha az pin kullanımı ile etkili haberleşme
• Dahili Bellek Avantajı:
  • 32 KB toplam arabellek (16 KB TX + 16 KB RX)
  • Büyük veri paketleri için yeterli tampon alanı
  • Mikrodenetleyicinin RAM'ini korur
  • Veri bursting işlemleri için optimize edilmiş
• Düşük Gecikme Süresi:
  • Donanımsal protokol işleme ile minimum gecikme
  • Gerçek zamanlı uygulamalar için uygun tepki süresi
  • Ağ yoğunluğunda bile stabil performans
  • İşlem önceliklendirme ile kritik verilerin hızlı iletimi

Geniş Uyumluluk ve Kolay Entegrasyon

Modülün farklı platformlarla uyumluluğu ve kullanım kolaylığı:

• Çoklu Platform Desteği:
  • Arduino ailesi ile tam uyumluluk (UNO, Mega, Leonardo, Due)
  • Raspberry Pi ile SPI üzerinden bağlantı
  • STM32, ESP32, ESP8266, PIC, ARM gibi yaygın mikrodenetleyicilerle çalışabilir
  • 3.3V ve 5V sistemlere adaptasyon yeteneği
• Basitleştirilmiş Donanım Bağlantısı:
  • Standart 2.54mm pin aralığı ile breadboard uyumlu
  • Entegre RJ45 konektörü ile ek bileşen gerektirmez
  • Minimum harici komponent ihtiyacı
  • Standart SPI protokolü ile kolay bağlantı
• Hazır Yazılım Kütüphaneleri:
  • Arduino için Ethernet2 kütüphanesi
  • Farklı platformlar için açık kaynak kütüphaneler
  • Kapsamlı dokümantasyon ve örnek kodlar
  • Aktif geliştirici topluluğu desteği
• Gelişmiş Protokol Yetenekleri:
  • ARP, DHCP client entegre
  • DNS istemci desteği
  • TCP keepalive özelliği
  • IPv4 multicasting protokol desteği

Güvenilirlik ve Dayanıklılık

Modülün sağladığı güvenilirlik ve dayanıklılık özellikleri:

• Endüstriyel Sıcaklık Aralığı:
  • -40°C ~ +85°C çalışma sıcaklığı
  • Zorlu ortam koşullarında güvenilir çalışma
  • Endüstriyel ve dış mekan uygulamaları için uygun
  • Geniş nem toleransı
• Güvenilir Ağ Bağlantısı:
  • Otomatik bağlantı algılama ve yapılandırma
  • Ağ bağlantısı koptuğunda otomatik yeniden bağlanma
  • Manyetik izolasyon ile elektriksel gürültüye karşı koruma
  • ESD koruması ve güçlendirilmiş PCB tasarımı
• Düşük Güç Tüketimi Seçenekleri:
  • Normal çalışmada ~132mA güç tüketimi
  • Uyku modunda <3mA düşük güç tüketimi
  • Güç tasarrufu modu ile pil ömrünü uzatma
  • Programlanabilir güç yönetimi özellikleri
• Entegre Teşhis Özellikleri:
  • Link ve aktivite LED göstergeleri
  • Durum registerleri ile ağ bağlantı durumu izleme
  • Hata algılama ve otomatik düzeltme mekanizmaları
  • Watchdog timer ile sistem kararlılığı

---

Uygulama Alanları

Wiznet W5500 Ethernet modülünün kullanılabileceği yaygın uygulama alanları.

IoT (Nesnelerin İnterneti) Projeleri

W5500 modülünün IoT ekosisteminde kullanım alanları:

• Akıllı Ev Otomasyonu:
  • Ethernet tabanlı akıllı ev kontrol merkezleri
  • İnternet üzerinden aydınlatma, ısıtma ve güvenlik sistemleri kontrolü
  • Ev enerji yönetim sistemleri
  • Akıllı cihazlar için merkezi ağ geçidi
• Endüstriyel IoT Uygulamaları:
  • Üretim hattı izleme ve kontrol sistemleri
  • Makine durum izleme ve öngörücü bakım
  • Endüstriyel sensör ağları
  • Fabrika otomasyonu ve uzaktan kontrol
• Çevresel İzleme Sistemleri:
  • Hava kalitesi ve kirlilik izleme istasyonları
  • Meteoroloji istasyonları ve iklim izleme sistemleri
  • Su seviyesi ve kalitesi izleme sistemleri
  • Tarımsal koşul izleme ve sulama kontrolü
• Enerji Yönetimi:
  • Akıllı şebeke ve enerji izleme sistemleri
  • Güneş ve rüzgar enerjisi sistemleri izleme
  • Elektrik tüketimi analiz ve optimizasyon sistemleri
  • Akıllı sayaç ve enerji yönetim sistemleri

Endüstriyel Kontrol ve Otomasyon

Endüstriyel ortamlarda W5500 modülünün kullanımı:

• PLC ve Kontrol Sistemleri:
  • Ethernet tabanlı PLC sistemleri
  • Dağıtık kontrol sistemleri (DCS)
  • SCADA sistemleri ağ bağlantısı
  • HMI (İnsan-Makine Arayüzü) panelleri
• Makine Arası İletişim (M2M):
  • Üretim ekipmanları arası haberleşme
  • Protokol dönüştürücüler
  • Endüstriyel gateway uygulamaları
  • Robotik sistemler arası koordinasyon
• Proses Kontrolü:
  • Isı, basınç, akış kontrolü sistemleri
  • Kimyasal ve gıda prosesleri otomasyonu
  • Hassas ölçüm ve kalite kontrol sistemleri
  • Uzaktan erişimli proses izleme
• Bina Otomasyonu:
  • HVAC (Isıtma, Havalandırma, İklimlendirme) kontrol sistemleri
  • Aydınlatma otomasyonu
  • Güvenlik ve erişim kontrol sistemleri
  • Enerji verimliliği izleme ve yönetimi

Uzaktan İzleme ve Veri Toplama

Veri toplama ve uzaktan izleme uygulamalarında kullanımı:

• Telemetri Sistemleri:
  • Uzak bölgelerdeki ekipman ve sistemlerin izlenmesi
  • Altyapı izleme (su, elektrik, gaz şebekeleri)
  • Taşıt ve filo takip sistemleri
  • Uzak sensör ağları
• Veri Kayıt ve Raporlama:
  • Çevresel veri kayıt sistemleri
  • Üretim ve kalite verileri toplama
  • Gerçek zamanlı veri analizi ve raporlama
  • Bulut tabanlı veri depolama sistemleri
• Güvenlik ve İzleme:
  • IP kamera ve görüntü izleme sistemleri
  • Güvenlik sensörleri ağları
  • Erişim kontrol sistemleri
  • Alarm ve bildirim sistemleri
• Sağlık İzleme:
  • Uzaktan hasta izleme sistemleri
  • Tıbbi cihaz ağları
  • Sağlık verisi toplama ve analizi
  • İlaç ve aşı saklama koşulları izleme

Web Tabanlı Kontrol Sistemleri

Web sunucusu olarak W5500 modülünün kullanımı:

• Gömülü Web Sunucuları:
  • Mikrodenetleyici tabanlı basit web sunucuları
  • Cihaz yapılandırma arayüzleri
  • Web tabanlı kontrol panelleri
  • Durum izleme ve raporlama sayfaları
• RESTful API Servisleri:
  • IoT cihazları için API hizmetleri
  • Sensör verilerine HTTP erişimi
  • JSON/XML veri alışverişi
  • Mikroservis mimarileri
• Uzaktan Kontrol Uygulamaları:
  • Web tarayıcı üzerinden cihaz kontrolü
  • Mobil uygulamalarla entegrasyon
  • Uzaktan bakım ve yapılandırma sistemleri
  • Dağıtık kontrol sistemleri
• Veritabanı Entegrasyonu:
  • SQL veritabanlarına veri gönderimi
  • Bulut platformlarıyla entegrasyon (AWS, Azure, Google Cloud)
  • NoSQL veritabanlarıyla çalışma
  • Tarihsel veri analizi ve görselleştirme

---

Bağlantı ve Kurulum

Wiznet W5500 Ethernet modülünün çeşitli platformlara bağlantısı ve kurulumu.

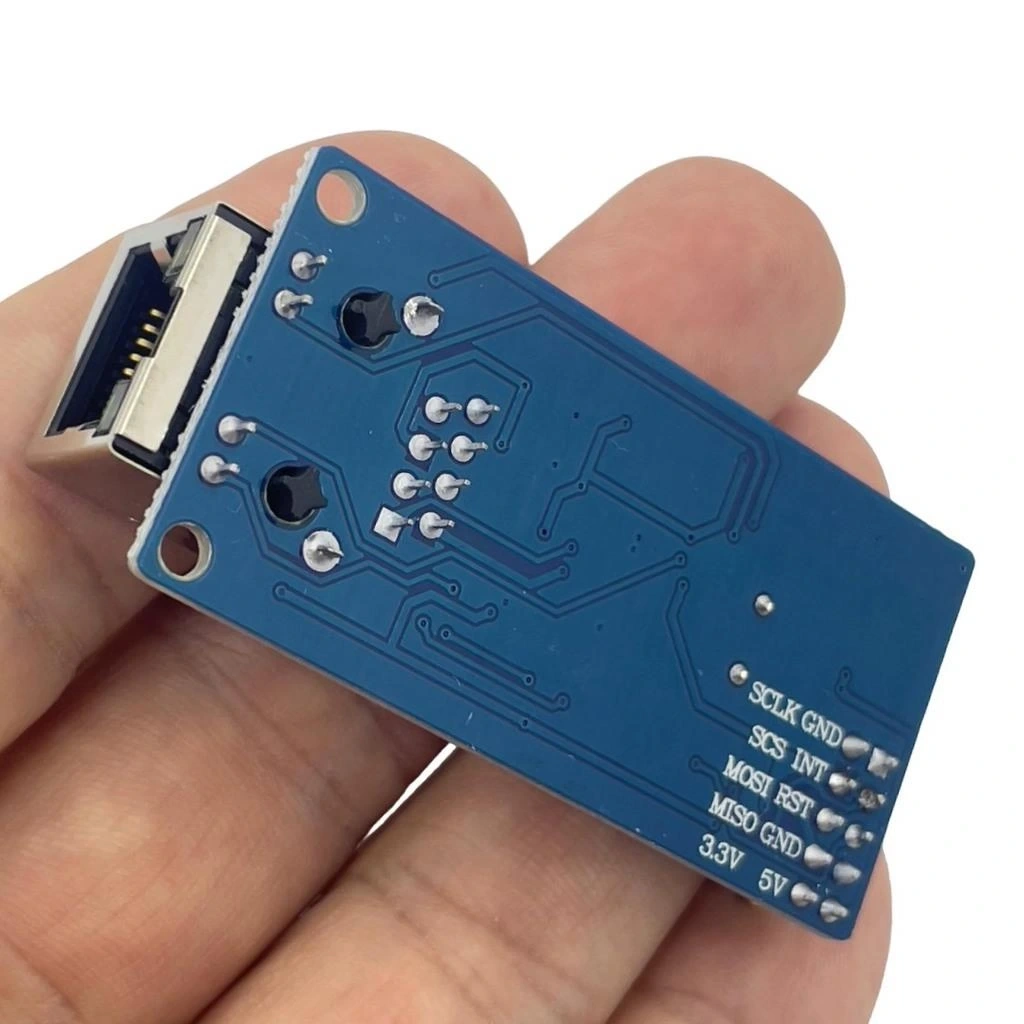

Arduino ile Bağlantı

W5500 modülünün Arduino platformuna bağlantı detayları:

• Temel SPI Bağlantısı:
  • MISO → Arduino Dijital Pin 12 (UNO/Nano) veya ICSP MISO (Mega/Due)
  • MOSI → Arduino Dijital Pin 11 (UNO/Nano) veya ICSP MOSI (Mega/Due)
  • SCK → Arduino Dijital Pin 13 (UNO/Nano) veya ICSP SCK (Mega/Due)
  • CS/SS → Arduino Dijital Pin 10 (veya başka bir dijital pin)
  • 3.3V → Arduino 3.3V (veya harici 3.3V regülatör)
  • GND → Arduino GND
  • RST → Arduino Dijital Pin (opsiyonel, örneğin 9)
  • INT → Arduino Interrupt Pin (opsiyonel, örneğin 2)
• Voltaj Seviyesi Uyumluluğu:
  • W5500 modülü 3.3V ile çalışır ama 5V toleranslıdır
  • Arduino UNO/Nano/Mega gibi 5V mikrodenetleyicilerle doğrudan bağlantı yapılabilir
  • Daha güvenli bağlantı için seviye dönüştürücü mantık devreleri kullanılabilir
  • Arduino Due gibi 3.3V kartlarda voltaj dönüşümü gerekmez
• Kütüphane Kurulumu:
  • Arduino IDE'de Sketch → Include Library → Manage Libraries seçeneğini açın
  • "Ethernet2" kütüphanesini aratın ve yükleyin
  • Alternatif olarak "WIZnet Ethernet" kütüphanesini de kullanabilirsiniz
  • GitHub'dan en son sürümü manuel olarak indirip kurabilirsiniz
• Fiziksel Montaj İpuçları:
  • Breadboard üzerinde prototipleme için 2.54mm pin aralığı uygundur
  • PCB tasarımlarında yeterli boşluk bırakın (özellikle RJ45 konektör için)
  • Ağ aktivitesini görmek için LED göstergelerin görünür olduğundan emin olun
  • Elektromanyetik parazitleri azaltmak için kısa kablo bağlantıları kullanın

Raspberry Pi ve Diğer Platformlarla Bağlantı

W5500 modülünün Raspberry Pi ve diğer sistemlere bağlantısı:

• Raspberry Pi Bağlantısı:
  • MISO → Raspberry Pi MISO (GPIO 9)
  • MOSI → Raspberry Pi MOSI (GPIO 10)
  • SCK → Raspberry Pi SCLK (GPIO 11)
  • CS → Raspberry Pi CE0 (GPIO 8) veya CE1 (GPIO 7)
  • 3.3V → Raspberry Pi 3.3V
  • GND → Raspberry Pi GND
  • RST → Herhangi bir GPIO pini (opsiyonel)
  • INT → Herhangi bir GPIO pini (opsiyonel)
• ESP8266/ESP32 Bağlantısı:
  • MISO → ESP MISO (GPIO 12 - ESP8266, GPIO 19 - ESP32)
  • MOSI → ESP MOSI (GPIO 13 - ESP8266, GPIO 23 - ESP32)
  • SCK → ESP SCK (GPIO 14 - ESP8266, GPIO 18 - ESP32)
  • CS → Herhangi bir GPIO (örn. GPIO 15 - ESP8266, GPIO 5 - ESP32)
  • 3.3V → ESP 3.3V
  • GND → ESP GND
  • RST ve INT → İsteğe bağlı herhangi bir GPIO
• STM32 Bağlantısı:
  • MISO → STM32 SPI MISO (PA6 - SPI1)
  • MOSI → STM32 SPI MOSI (PA7 - SPI1)
  • SCK → STM32 SPI SCK (PA5 - SPI1)
  • CS → STM32 GPIO (örn. PA4)
  • 3.3V → STM32 3.3V
  • GND → STM32 GND
  • RST → STM32 GPIO (opsiyonel)
  • INT → STM32 GPIO (opsiyonel)
• Platform Bağımsız İpuçları:
  • Mikrodenetleyici SPI çevre birimi ayarlarını doğru yapılandırın
  • SPI iletişiminde CPOL=0, CPHA=0 ayarı (SPI Mode 0) kullanın
  • Maksimum SPI hızı için platform kısıtlamalarını dikkate alın
  • Güvenilir iletişim için uygun platform kütüphanelerini kullanın

Ağ Yapılandırması

W5500 modülünün ağ yapılandırması ve temel ayarlar:

• MAC Adresi Konfigürasyonu:
  • Her Ethernet cihazının benzersiz MAC adresi olmalıdır
  • Üreticinin sağladığı varsayılan MAC adresi kullanılabilir
  • Kendi MAC adresinizi tanımlarken ilk byte'ın LSB'si 0 olmalı
  • Organizasyon tarafından atanmamış MAC adresleri için dikkatli olun
• IP Konfigürasyonu:
  • Statik IP yapılandırması - manuel IP, ağ maskesi, ağ geçidi ayarları
  • DHCP istemci yapılandırması - otomatik IP atama
  • Yerel ağdaki IP çakışmalarından kaçının
  • Ağ geçidi ve DNS ayarlarını doğru yapılandırın
• Firewall ve Port Yönlendirme:
  • Web sunucusu gibi servisleri erişilebilir kılmak için port yönlendirme ayarları
  • Router/modem üzerinde gerekli portları açma
  • Güvenlik için sadece gereken portları açık tutma
  • Erişim kontrolü ve kimlik doğrulama mekanizmaları
• Ağ Testi ve Sorun Giderme:
  • Ping testi ile erişilebilirlik kontrolü
  • LED göstergelerin durumunu izleme (Link ve Aktivite)
  • Ağ kesintilerinde otomatik yeniden bağlanma yapılandırması
  • Wireshark gibi araçlarla ağ trafiğini analiz etme

Çoklu Cihaz Yapılandırması

Birden fazla W5500 modülünün aynı ağda yapılandırılması:

• Ağ Topolojisi:
  • Yıldız topolojisi - tüm cihazlar merkezi switch/router'a bağlı
  • Daisy-chain topolojisi - cihazlar seri bağlantılı (çift portlu cihazlar gerektirir)
  • Karma topolojiler - ağ gereksinimlerine göre özelleştirilmiş yapılar
  • Endüstriyel ağlar için özel topoloji gereksinimleri
• Çoklu Cihaz Adresleme:
  • Her cihaz için benzersiz MAC ve IP adresleri atama
  • DHCP sunucusu ile otomatik IP ataması
  • MAC ve IP adresleri veritabanı ile izleme
  • IP alt ağı planlaması ve segmentasyon
• Cihaz Keşfi ve Yönetimi:
  • Otomatik cihaz keşif mekanizmaları (UPnP, SSDP, mDNS)
  • Merkezi cihaz yönetim sistemleri
  • Cihaz grupları ve hiyerarşik yönetim
  • Uzaktan konfigürasyon araçları
• Ağ Güvenliği:
  • VLAN ile ağ segmentasyonu
  • Erişim kontrol listeleri (ACL)
  • SSL/TLS ile şifrelenmiş iletişim
  • Endüstriyel protokoller için güvenlik önlemleri

---

Protokol Desteği ve İletişim

Wiznet W5500 modülünün desteklediği protokoller ve iletişim yetenekleri.

TCP/IP Protokol Desteği

W5500 çipinin desteklediği temel ağ protokolleri:

• IP Protokolü (IPv4):
  • IP paket oluşturma ve işleme
  • IP adresleme ve alt ağ maskesi desteği
  • IP fragmentasyon ve yeniden birleştirme
  • IP başlık doğrulama
• TCP Protokolü:
  • Güvenilir bağlantı odaklı iletişim
  • Akış kontrolü ve paket sıralama
  • Otomatik yeniden iletim
  • TCP keepalive desteği
• UDP Protokolü:
  • Bağlantısız, hafif veri iletimi
  • Yayın ve çoklu yayın desteği
  • Düşük gecikme süreli iletişim
  • Basit istemci-sunucu uygulamaları
• ICMP Protokolü:
  • Ping istekleri ve yanıtları
  • Hata raporlama
  • Ağ tanılama
  • Yol MTU keşfi

Soket Programlama ve Veri Transferi

W5500 modülü ile soket programlama ve veri iletişimi:

• Soket Türleri:
  • TCP soketler - güvenilir, bağlantı odaklı
  • UDP soketler - hızlı, bağlantısız
  • MACRAW soketler - ham Ethernet çerçevelerine erişim
  • IPRAW soketler - ham IP paketlerine erişim
• Çoklu Soket İşlemleri:
  • 8 bağımsız donanımsal soket
  • Her soket için ayrılmış bellek alanı
  • Eşzamanlı bağlantı işleme
  • Soket durum izleme ve yönetimi
• İstemci/Sunucu Modları:
  • TCP istemci modu - uzak sunuculara bağlanma
  • TCP sunucu modu - bağlantı isteklerini dinleme
  • UDP istemci/sunucu - datagram gönderme ve alma
  • Çoklu bağlantı yönetimi
• Veri Transferi Optimizasyonu:
  • Büyük veri paketleri için arabellek yönetimi
  • SPI burst modu ile yüksek hızlı veri transferi
  • Veri bütünlüğü doğrulama
  • Mikrodenetleyici bellek kullanımını optimize etme

Web Sunucusu Uygulamaları

W5500 kullanarak web sunucusu geliştirme teknikleri:

• Basit HTTP Sunucusu:
  • GET ve POST isteklerini işleme
  • Statik HTML, CSS ve JavaScript dosyaları sunma
  • HTTP başlıkları ve durum kodları yönetimi
  • Çerez ve oturum yönetimi
• Dinamik İçerik Oluşturma:
  • Sensör verilerini web sayfasında gösterme
  • Form tabanlı veri girişi ve işleme
  • JSON veya XML formatında veri sunma
  • Gerçek zamanlı veri güncellemesi
• AJAX ve WebSocket Desteği:
  • AJAX istekleriyle asenkron veri alışverişi
  • WebSocket protokolü ile iki yönlü iletişim
  • Gerçek zamanlı web uygulamaları
  • Düşük gecikme süreli veri güncellemeleri
• Güvenlik Önlemleri:
  • Basit HTTP kimlik doğrulama
  • HTTPS (SSL/TLS) desteği için ek donanım/yazılım gerekebilir
  • İstek filtreleme ve doğrulama
  • Brute force saldırılarına karşı koruma

Endüstriyel Protokoller ve Özel Uygulamalar

W5500 ile endüstriyel haberleşme ve özel ağ uygulamaları:

• Modbus TCP:
  • Endüstriyel cihaz haberleşmesi için Modbus TCP implementasyonu
  • Modbus RTU/ASCII'den Modbus TCP'ye dönüştürücüler
  • PLC ve SCADA sistemleriyle entegrasyon
  • Modbus TCP istemci ve sunucu modları
• MQTT Protokolü:
  • IoT veri iletişimi için hafif mesajlaşma protokolü
  • Pub/Sub (Yayınla/Abone Ol) modeli
  • Düşük bant genişliği gereksinimleri
  • QoS (Hizmet Kalitesi) seviyeleri
• SNMP Protokolü:
  • Ağ yönetimi ve izleme
  • Cihaz durumu ve performans bilgilerini raporlama
  • SNMP tuzakları ile olay bildirimleri
  • MIB (Yönetim Bilgi Tabanı) desteği
• Özel Ağ Protokolleri:
  • Ham soket programlama ile özel protokoller geliştirme
  • Mevcut seri protokolleri Ethernet üzerinden tünelleme
  • Gerçek zamanlı veri aktarımı için özelleştirilmiş çözümler
  • Düşük gecikme süreli uygulamalar için protokol optimizasyonu

---

Sorun Giderme ve Optimizasyon

Wiznet W5500 modülü ile çalışırken karşılaşılabilecek sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

W5500 modülü kullanımında sık karşılaşılan sorunlar:

• Bağlantı Sorunları:
  • Fiziksel bağlantı kontrolü - kablo ve konektörleri kontrol edin
  • Link LED'i yanmıyorsa kablo veya port arızası olabilir
  • Auto-MDIX desteği olmayan ağ cihazlarında crossover/düz kablo kontrolü
  • Doğru ağ ayarlarını (IP, ağ maskesi, ağ geçidi) kontrol edin
• SPI İletişim Sorunları:
  • SPI pin bağlantılarını doğrulayın (MISO, MOSI, SCK, CS)
  • SPI mod ayarını kontrol edin (Mode 0: CPOL=0, CPHA=0)
  • SPI iletişim hızını düşürerek test edin
  • SPI veri yolunda voltaj seviyesi uyumluluğunu kontrol edin
• Yazılım Konfigürasyon Sorunları:
  • Doğru MAC adresi tanımlandığını kontrol edin
  • IP ayarlarında hata veya çakışma olup olmadığını kontrol edin
  • DHCP kullanıyorsanız DHCP sunucusunun çalıştığından emin olun
  • Yerel ağ güvenlik ayarlarını (firewall, MAC filtreleme) kontrol edin
• Performans Sorunları:
  • SPI veri hızının optimum seviyede olduğunu kontrol edin
  • Bellek tampon boyutlarını uygulama ihtiyaçlarına göre ayarlayın
  • Ağ trafik yoğunluğunu ve olası darboğazları analiz edin
  • Veri paketlerinin boyutu ve gönderim sıklığını optimize edin

Teşhis ve Hata Ayıklama Teknikleri

W5500 modülü ile ilgili sorunları teşhis etme ve giderme yöntemleri:

• Durum LED'lerini İzleme:
  • Link LED'i - fiziksel ağ bağlantısını gösterir
  • Activity LED'i - veri alışverişini gösterir
  • LED yanmıyorsa fiziksel bağlantı sorununu gösterir
  • Activity LED'i yanıp sönmüyorsa veri trafiği olmadığını gösterir
• W5500 Durum Registerleri:
  • Chip ID registerini okuyarak çip ile iletişimi doğrulama
  • Soket durum registerlerini kontrol etme
  • Interrupt ve durum registerlerini inceleme
  • TX/RX bellek durumunu kontrol etme
• Network Analiz Araçları:
  • Ping testi ile erişilebilirlik kontrolü
  • Wireshark ile ağ trafiğini yakalama ve analiz etme
  • Port tarayıcı ile açık portları kontrol etme
  • Ağ paketlerinin içeriğini inceleme
• Seri Monitör ve Loglama:
  • Mikrodenetleyiciden debug mesajları yazdırma
  • SPI iletişim verilerini loglamak için analizör kullanma
  • Veri akışı ve zaman bilgisini kaydetme
  • Kritik durumları ve hataları loglama

Performans Optimizasyonu

W5500 modülünden maksimum performans almak için öneriler:

• SPI İletişim Optimizasyonu:
  • Maksimum SPI saat hızını kullanma (platform sınırlamaları dahilinde)
  • Büyük veri transferleri için burst modu kullanma
  • Kısa ve minimum sayıda SPI işlemi ile veri transferi yapma
  • SPI komutlarını optimize ederek zaman kazanma
• Bellek Kullanımı:
  • W5500 dahili belleğinin etkin kullanımı
  • Soketler arası bellek tahsisini uygulama ihtiyaçlarına göre ayarlama
  • Mikrodenetleyici RAM kullanımını optimize etme
  • Gereksiz veri kopyalamalarından kaçınma
• Paket Yapısı Optimizasyonu:
  • Maksimum verimlilik için optimum paket boyutu
  • Paket başlık yükünü azaltma
  • Veri sıkıştırma teknikleri
  • Paket gruplanması ile toplam paket sayısını azaltma
• Enerji Verimliliği:
  • Uyku modunu kullanarak güç tüketimini azaltma
  • İhtiyaç olmadığında W5500'ü devre dışı bırakma
  • Verimli polling stratejileri
  • Interrupt tabanlı iletişim ile CPU yükünü azaltma

Güvenlik Önlemleri

W5500 tabanlı ağ uygulamalarında güvenliği artırma yöntemleri:

• Ağ Seviyesi Güvenlik:
  • Fiziksel erişim kontrolü
  • MAC adresi filtreleme
  • Firewall ile port erişim kontrolü
  • Sadece gerekli portları açık tutma
• Kimlik Doğrulama ve Yetkilendirme:
  • Kullanıcı adı/şifre koruması
  • Token tabanlı kimlik doğrulama
  • HTTP Basic Auth veya Digest Auth
  • API anahtarları veya özel kimlik doğrulama mekanizmaları
• Veri Güvenliği:
  • Hassas verilerin şifrelenmesi
  • TLS/SSL ile güvenli iletişim (ek kütüphane gerektirir)
  • Veri bütünlüğü kontrolleri
  • Salt ve hash kullanarak şifre depolama
• Güvenli Kod Pratikleri:
  • Giriş doğrulama ve sanitizasyon
  • Buffer overflow koruması
  • Düzenli firmware güncellemeleri
  • Güvenlik açıklarına karşı kod denetimi

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
