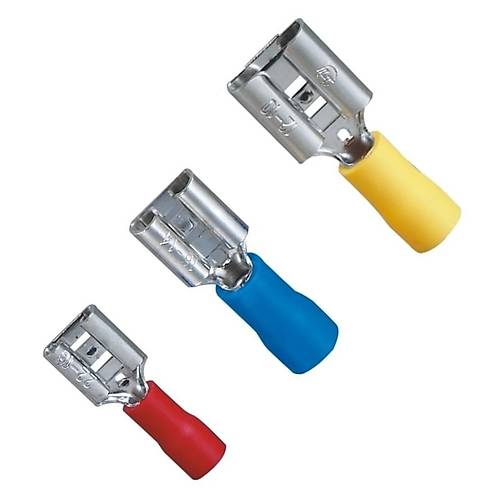

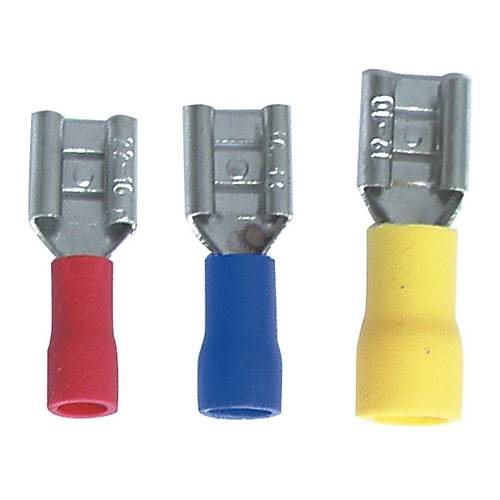

TFD - 1488/5 0.5-1.5mm2 Dişi Faston Tip İzoleli Kablo Ucu Kırmızı - 200 Adet (POŞETLİ)
TFD - 1488/5, ince kablolar için tasarlanmış kırmızı renkli dişi faston tip kablo uçlarıdır. 0.5-1.5mm² kablo kesitlerine uygun olan bu set, 90° açılı yapısı ve 4.8mm terminal genişliği ile dar alanlarda kolay bağlantı imkanı sunar.
Yüksek kaliteli bakır malzemeden üretilen bu kablo uçları ve yüksükleri, güvenilir ve uzun ömürlü elektriksel bağlantılar sağlar.
PVC izolasyonlu yapısı ile elektrik çarpma riskini minimize eden bu dişi faston tip izoleli kablo uçları, 200 adetlik poşetli paketi ile toplu projeler için ideal çözümdür.

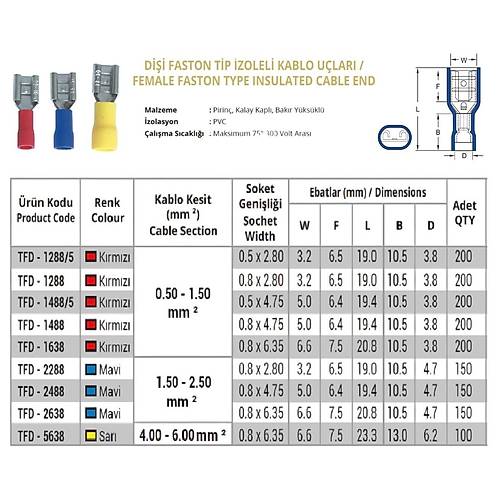

Teknik Özellikler
TFD - 1488/5 0.5-1.5mm2 Dişi Faston Tip İzoleli Kablo Ucu'nun teknik özellikleri aşağıda listelenmiştir.
- Ürün Tipi: Dişi Faston Tip İzoleli Kablo Ucu
- Model: TFD - 1488/5
- Kablo Kesiti: 0.5-1.5mm²
- İzolasyon Rengi: Kırmızı
- Malzeme: Bakır, Kalay Kaplama
- İzolasyon Malzemesi: PVC
- Sıcaklık Dayanımı: -20°C ile +105°C arası
- Terminal Genişliği: 4.8mm
- Terminal Açısı: 90° (Açılı)
- Akım Taşıma Kapasitesi: Yaklaşık 10A
- Paket İçeriği: 200 Adet
- Paketleme Tipi: Poşet
- Bağlantı Tipi: Sıkma (Crimp)
- Çalışma Voltajı: 300V AC
- Standartlar: RoHS Uyumlu
Kullanım Alanları
TFD - 1488/5 0.5-1.5mm2 Dişi Faston Tip İzoleli Kablo Ucu'nun kullanılabileceği çeşitli alanlar.
Dar Alan Uygulamaları
- Kısıtlı montaj alanları
- Elektronik cihaz içi bağlantılar
- Panel içi kablo düzenlemeleri
- Köşe ve kenar bağlantıları
- Kablo yönlendirme gerektiren yerler
Otomotiv Uygulamaları
- Gösterge paneli bağlantıları
- Kapı elektronik sistemleri
- Orta konsol bağlantıları
- Sigorta kutusu bağlantıları
- Sensör ve aktüatör bağlantıları
Endüstriyel Uygulamalar
- Kontrol panelleri
- Röleler ve kontaktörler
- PLC sistemleri
- Otomasyon ekipmanları
- Sensör bağlantıları
Avantajlar ve Özellikler
TFD - 1488/5 0.5-1.5mm2 Dişi Faston Tip İzoleli Kablo Ucu'nun sağladığı avantajlar.
- 90° Açılı Tasarım: Dar alanlarda kolay montaj imkanı
- Güvenli Bağlantı: İzoleli yapısı ile elektrik çarpması riski azaltılmıştır
- Standart Boyut: 4.8mm terminal genişliği ile yaygın kullanılan terminallere uyumlu
- Yüksek İletkenlik: Kalay kaplı bakır yapı ile düşük direnç
- Renk Kodlaması: Kırmızı renk ile kablo kesiti kolayca tanımlanır
- Sökülebilir Tasarım: Bakım ve değişim için kolay erişim
- Ekonomik Paket: 200 adetlik toplu paket ile maliyet avantajı
- Geniş Sıcaklık Aralığı: Farklı ortamlarda güvenli kullanım
- Kablo Yönlendirme: Açılı yapı ile kablo yönlendirme kolaylığı
- Kompakt Yerleşim: Düz konnektörlere göre daha az yer kaplar
Montaj ve Kullanım
TFD - 1488/5 0.5-1.5mm2 Dişi Faston Tip İzoleli Kablo Ucu'nun montaj ve kullanım bilgileri.
İpucu: Açılı konnektörleri yerleştirmeden önce, kablo yönlendirmesi ve montaj konumunu doğru planlayın.
Doğru montaj adımları:
- Kablo izolasyonunu yaklaşık 5-6mm soyun
- Soyulmuş kablo ucunu konnektörün metal kısmına yerleştirin
- Uygun sıkma pensesi ile konnektörü sıkın
- Bağlantının sıkılığını kontrol edin
- Kablonun 90° açıyla doğru yönde olduğunu kontrol edin
Kablo pabucu montajında dikkat edilmesi gerekenler:
- Doğru kesit için kırmızı renkli konnektör kullanın
- 4.8mm terminallere uygun erkek konnektör seçin
- Açılı konnektörün yönünü uygulama alanına göre belirleyin
- Sıkma işlemi için uygun pense kullanın
- İzolasyon kısmının zarar görmediğini kontrol edin
Sorun Giderme ve İpuçları
TFD - 1488/5 0.5-1.5mm2 Dişi Faston Tip İzoleli Kablo Ucu kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Gevşek Bağlantı: Yeterince sıkılmamış olabilir, yeni konnektör ile tekrar deneyin
- Konnektörün Çıkması: Terminal genişliği uyumsuz olabilir, 4.8mm ölçüyü kontrol edin
- Açı Sorunu: Yanlış yönde monte edilmiş olabilir, bağlantı yönünü kontrol edin
- Zayıf İletkenlik: Oksitlenme varsa temiz konnektör kullanın
- İzolasyon Hasarı: Konnektörü değiştirin, bantla onarmaya çalışmayın
Verimli Kullanım İpuçları
- Açılı konnektörler kablo gerilimini azaltır, bükülme hasarını önler
- 4.8mm terminal genişliği standart otomotiv uygulamaları için idealdir
- Montaj öncesi terminal yönünü ve açısını kontrol edin
- Kablo kesitine uygun renk kodlamasına dikkat edin
- Titreşimli ortamlarda ek sabitleme önlemleri alın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektrik ve elektronik bağlantılarınız için kablo uçları ve yüksükleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, kablo uçları ve bağlantı elemanları konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm bağlantı elemanları
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
TFD - 1488/5 ile TFD - 1488 arasındaki fark nedir?
TFD - 1488/5 modeli 4.8mm terminal genişliğine sahipken, TFD - 1488 modeli 6.3mm terminal genişliğindedir. İkisi de 90° açılı yapıdadır.
90° açılı konnektör ne avantaj sağlar?
Dar alanlarda kablo yönlendirme kolaylığı, kablo gerilimini azaltma ve kompakt montaj imkanı sağlar. Özellikle sınırlı alanlarda idealdir.
4.8mm terminal genişliği hangi uygulamalar için uygundur?
Otomotiv, küçük ev aletleri ve orta boy elektronik cihazlarda standart kullanılan terminal ölçüsüdür.
Kırmızı renk kodu ne anlama gelir?
Kırmızı renk, 0.5-1.5mm² kablo kesiti için uluslararası standart renk kodudur. Doğru kablo kesiti seçimini kolaylaştırır.
Bu konnektörler ne kadar akım taşıyabilir?
Yaklaşık 10A akım taşıyabilirler. Kablo kesiti ve bağlantı kalitesine bağlı olarak bu değer değişebilir.
Montaj için özel bir alet gerekli midir?
Evet, kaliteli bir faston konnektör sıkma pensesi kullanılmalıdır. Normal pense ile yapılan sıkma işlemleri güvenilir değildir.
Açılı konnektör montajında nelere dikkat edilmelidir?
Kablo yönü, terminal açısı ve bağlantı yapılacak erkek terminalin konumu önceden planlanmalıdır. Doğru yönde montaj önemlidir.
Poşetli ambalajda 200 adet bulunmasının avantajı nedir?
Toplu projeler, elektrik tesisatı işleri ve seri üretim için ekonomik avantaj sağlar. Tek seferde çok sayıda bağlantı için idealdir.
