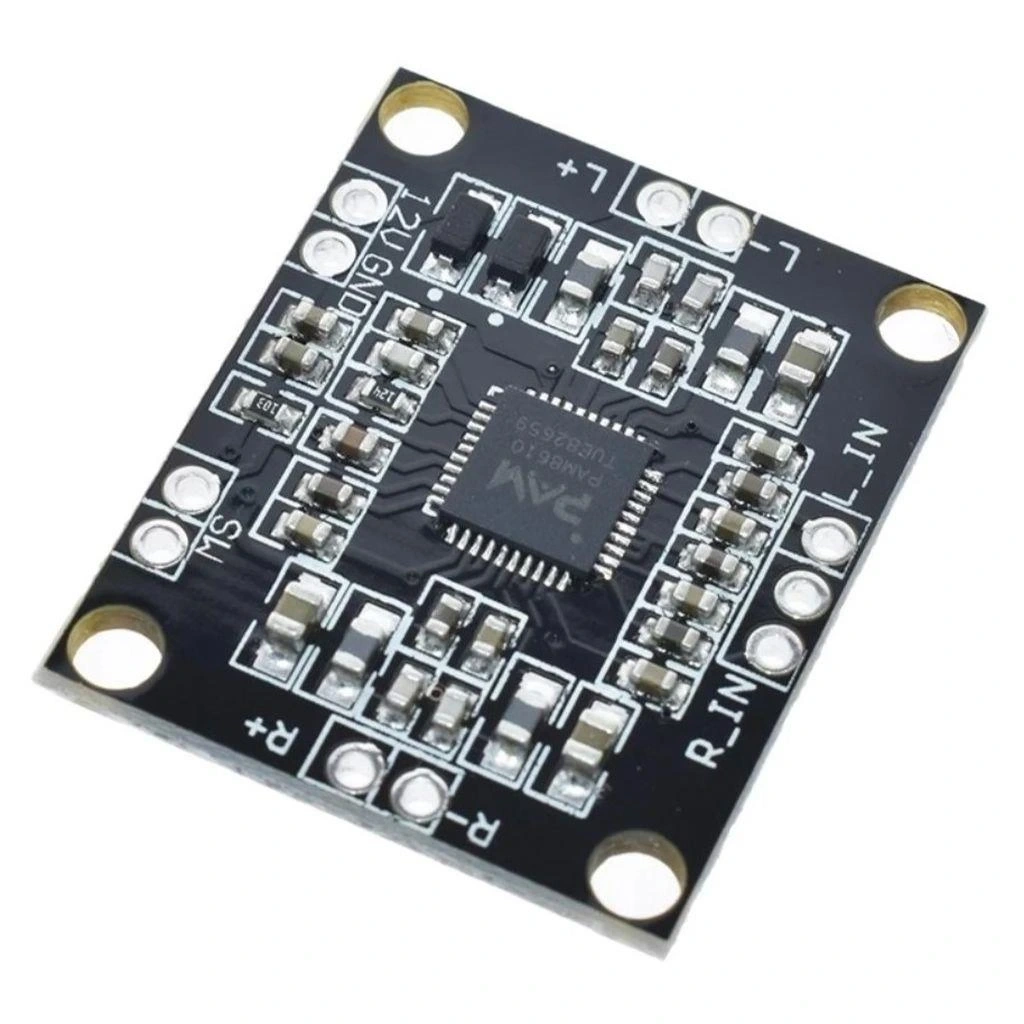

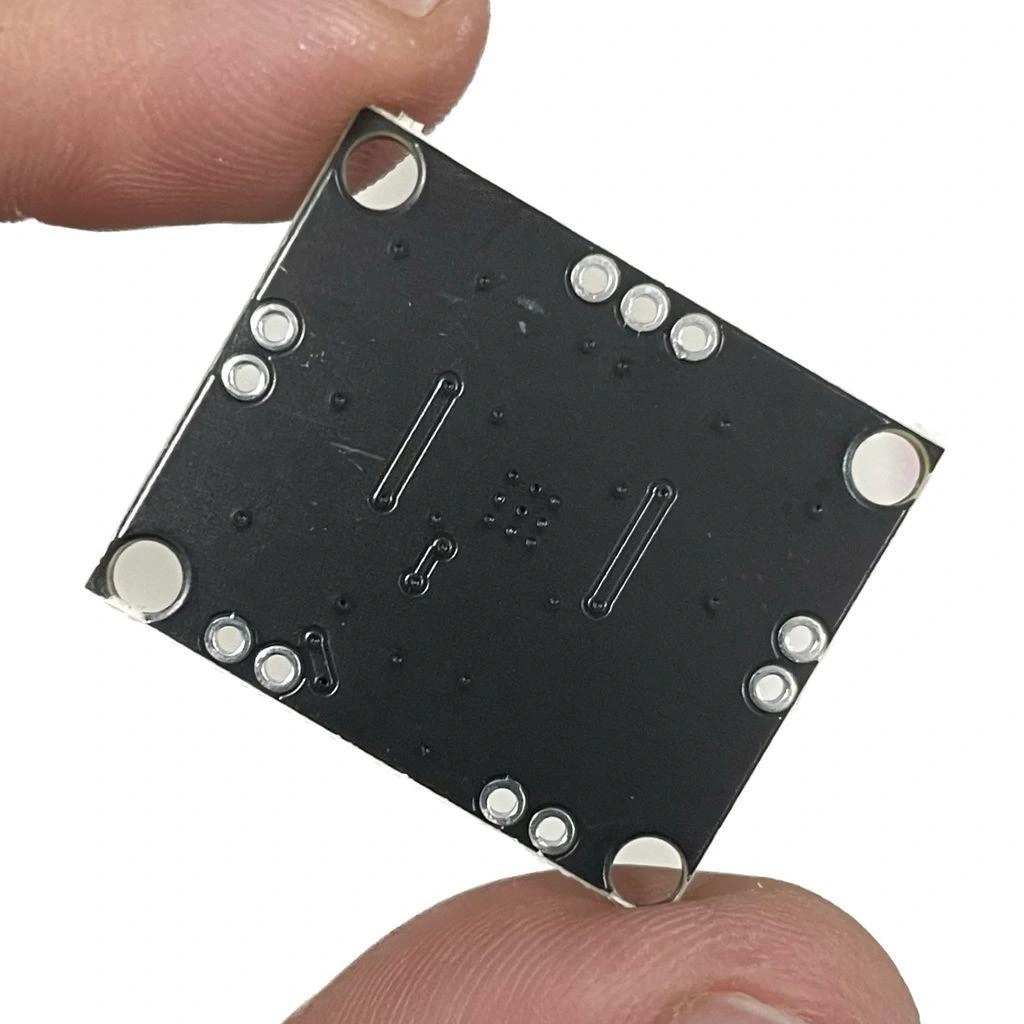

PAM8610 2x15W Stereo Ses Yükseltici Amfi Modülü

PAM8610 2x15W Stereo Ses Yükseltici Amfi Modülü

PAM8610 2x15W Stereo Ses Yükseltici Amfi Modülü, kompakt boyutuna rağmen yüksek performans sunan D sınıfı bir amplifikatör kartıdır. Kanal başına 15W çıkış gücü ile stereo ses sisteminizi kolayca sürmenizi sağlar.

PAM8610 entegresiyle tasarlanan bu modül, düşük distorsiyon ve gürültü seviyesi ile temiz bir ses sunar. Arduino projeleri, DIY hoparlör sistemleri ve taşınabilir müzik çalarlar için idealdir.

Basit bağlantı seçenekleri ve 8-24V geniş voltaj aralığı sayesinde çeşitli güç kaynaklarıyla çalışabilir. Üzerindeki potansiyometre ile ses seviyesini kolayca ayarlayabilirsiniz.

Termal koruma, kısa devre koruması ve kendini sıfırlama özellikleri barındıran bu Modüller kategorisindeki amfi kartı, ses projeleriniz için güvenilir ve etkili bir çözümdür.

---

Teknik Özellikler

PAM8610 2x15W Stereo Ses Yükseltici Amfi Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Amplifikatör Entegresi: PAM8610 D Sınıfı Stereo Amplifikatör>.
• Çıkış Gücü: 2 x 15W (8Ω yükte, 24V besleme)>,
• Çalışma Voltajı: 8V - 24V DC
• Çalışma Akımı: 20mA (bekleme), 2A (tam güçte)
• Hoparlör Empedansı: 4Ω veya 8Ω
• Frekans Yanıtı: 20Hz - 20kHz
• THD+N (Toplam Harmonik Distorsiyon): < %0.1 (1kHz, 10W)
• Sinyal-Gürültü Oranı (SNR): > 95dB
• Ses Girişi: Stereo (sol ve sağ kanal)
• Giriş Hassasiyeti: 200mV
• Ses Kontrol: Potansiyometre ile (kart üzerinde)
• Koruma Devreleri: Termal koruma, kısa devre koruması
• Soğutma: Alüminyum soğutucu
• PCB Boyutları: 50mm x 40mm x 23mm
• Montaj Delikleri: 4 adet, 3mm çapında

---

Paket İçeriği

PAM8610 2x15W Stereo Ses Yükseltici Amfi Modülü paketinde bulunan ürünler aşağıda listelenmiştir.

• 1 x PAM8610 Stereo Ses Yükseltici Amfi Modülü

---

Bağlantı ve Kullanım

PAM8610 2x15W Stereo Ses Yükseltici Amfi Modülünün bağlantı şeması ve kullanım talimatları.

PAM8610 modülünü bağlamak için aşağıdaki adımları izleyin:

Güç Bağlantısı

• VCC (8-24V) → DC güç kaynağı pozitif (+)
• GND → DC güç kaynağı negatif (-)

En iyi performans için, amperli bir güç kaynağı kullanın. 15W+15W çıkış için en az 3A kapasiteli, 12V veya 24V güç kaynağı önerilir.

Ses Girişi Bağlantıları

• L-IN → Ses kaynağı sol kanal
• G-IN → Ses kaynağı toprak (GND)
• R-IN → Ses kaynağı sağ kanal

Ses kaynağı olarak telefon, MP3 çalar, bilgisayar ses çıkışı veya mikrodenetleyici PWM ses çıkışı (filtreli) kullanabilirsiniz.

Hoparlör Bağlantıları

• L+ → Sol hoparlör pozitif (+)
• L- → Sol hoparlör negatif (-)
• R+ → Sağ hoparlör pozitif (+)
• R- → Sağ hoparlör negatif (-)

4Ω veya 8Ω empedanslı hoparlörler kullanılabilir. 4Ω hoparlörler daha yüksek güç verebilir ancak ısınma daha fazla olacaktır.

Kullanım İpuçları

• İlk çalıştırmada ses kontrolünü minimum seviyeye ayarlayın, sonra yavaşça artırın.
• Bağlantıları yaparken her zaman gücü kapalı tutun.
• Hoparlör kablosu olarak en az 20 AWG (0.5mm²) kesitli kablo kullanın.
• Bozuk ses alırsanız, güç kaynağınızın yeterli akımı sağladığından emin olun.
• Ses seviyesini çok yükselttiğinizde distorsiyon oluşabilir, optimum seviyede kullanın.

---

Uygulama Alanları

PAM8610 2x15W Stereo Ses Yükseltici Amfi Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

DIY Hoparlör Sistemleri

• Kendin yap Bluetooth hoparlörler
• Taşınabilir parti hoparlörleri
• Bilgisayar hoparlör sistemleri
• Televizyon ve medya merkezi ses güçlendiriciler
• Araba ve karavan ses sistemleri
• Retro radyo modernizasyonu

Elektronik Projeler

• Müzik çalan robotlar
• Sesli uyarı sistemleri
• Arduino ses projeleri
• Etkileşimli sanat enstalasyonları
• Oyun konsolları ve arcade makineleri
• Müzik enstrümanı amplifikatörleri

Eğitim ve Hobi

• Elektronik laboratuvarları
• Ses elektroniği eğitimi
• Okul projeleri
• Müzik sınıfı uygulamaları
• Amfi devre tasarımı öğrenimi
• STEM eğitim kitleri

---

Proje Örnekleri

PAM8610 2x15W Stereo Ses Yükseltici Amfi Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Taşınabilir Bluetooth Hoparlör Sistemi

Bu projede, PAM8610 amfi modülü ve Bluetooth modülü kullanarak taşınabilir bir stereo hoparlör sistemi tasarlayabilirsiniz. 3D baskı veya ahşap bir muhafaza içinde kompakt ve güçlü bir ses sistemi elde edebilirsiniz.

Bileşenler olarak PAM8610 amfi modülü, Bluetooth 5.0 alıcı modülü, 2 adet 4Ω 15W hoparlör, 12V Li-ion pil paketi ve şarj devresi kullanabilirsiniz. Muhafaza tasarımınıza bas yansıtıcı delikler (bass reflex) ekleyerek düşük frekanslardaki performansı artırabilirsiniz.

Sisteme ek olarak, LED göstergeler, şarj durum göstergeleri ve ses ekolayzır devreleri ekleyebilirsiniz. 12V 4400mAh bir pil paketi ile 4-6 saat arası çalışma süresi elde edebilirsiniz. Şarj için USB-C portu ve güç yönetim devresi ile modern ve kullanışlı bir ürün ortaya çıkarabilirsiniz.

Akıllı Ev Sesli Bildirim Sistemi

Bu projede, PAM8610 amfi modülü ve ESP32 veya ESP8266 gibi bir Wi-Fi modülü kullanarak akıllı ev sistemleriniz için kablosuz sesli bildirim sistemi oluşturabilirsiniz. Bu sistem, ev otomasyonu olaylarını sesli bildirimlerle haber verebilir.

Ana bileşenler olarak PAM8610 amfi, ESP32, MicroSD kart modülü, DFPlayer Mini ses modülü ve hoparlörler kullanabilirsiniz. Sistem MQTT protokolü üzerinden akıllı ev sisteminizle haberleşerek, hareket algılama, kapı zili, güvenlik alarmları veya zamanlanmış hatırlatıcılar gibi olayları sesli bildirimlerle iletebilir.

Sistemi geliştirmek için dokunmatik kontrol paneli, web arayüzü veya mobil uygulama ile kontrol özellikleri ekleyebilirsiniz. MQTT broker üzerinden diğer cihazlarla entegrasyonu sağlayarak, örneğin "kapı açıldı" bildirimi, hava durumu raporları veya takvim hatırlatıcıları gibi işlevler ekleyebilirsiniz.

Müzikal LED Gösteri Sistemi

Bu projede, PAM8610 amfi modülü ve Arduino kullanarak müzikle senkronize çalışan bir LED ışık gösterisi tasarlayabilirsiniz. Sistem, müziğin ritmini ve frekans özelliklerini analiz ederek, LED'leri müziğe tepki verecek şekilde kontrol eder.

Gerekli bileşenler PAM8610 amfi, Arduino Nano/Uno, analog ses sensörü veya MSGEQ7 spektrum analizör, WS2812B (NeoPixel) LED şeritleri ve 5V/12V güç kaynaklarıdır. Arduino, ses sinyalini örnekleyerek farklı frekans bantlarındaki ses seviyelerine göre LED animasyonları üretebilir.

Projeyi geliştirmek için farklı animasyon modları, Bluetooth kontrol, uzaktan kumanda özelliği ve özel 3D baskı difüzörler ekleyebilirsiniz. Bas, orta ve tiz frekansları ayrı ayrı analiz ederek her birine farklı LED renkleri ve efektleri atayabilir, böylece görsel açıdan etkileyici bir müzik görselleştirici oluşturabilirsiniz.

---

Sorun Giderme ve İpuçları

PAM8610 2x15W Stereo Ses Yükseltici Amfi Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Ses Yok veya Çok Düşük: Güç kaynağını kontrol edin. Girişlerin doğru bağlandığından emin olun. Potansiyometrenin açık olduğunu doğrulayın.
• Bozuk veya Cızırtılı Ses: Güç kaynağının yeterli akım sağladığını kontrol edin. Giriş kablolarını gürültüden koruyun. Hoparlör bağlantılarının sağlam olduğundan emin olun.
• Aşırı Isınma: Soğutucunun temiz ve havadar olduğunu kontrol edin. Yüksek empedanslı hoparlör kullanın. Gerekirse ek soğutma ekleyin.
• Ses Kesilmeleri: Güç kaynağı filtrelerini kontrol edin. Yeterli kapasitede güç adaptörü kullanın. Kablo bağlantılarını gözden geçirin.
• Tek Kanal Çalışıyor: Giriş kablolarını kontrol edin. Hoparlör bağlantılarını doğrulayın. Modülde fiziksel hasar olup olmadığını kontrol edin.

Performans İpuçları

• En iyi ses kalitesi için filtreli ve regüleli güç kaynağı kullanın
• Giriş kablolarını kısa tutun ve sinyal gürültüsünü azaltmak için blendajlı kablo tercih edin
• Yüksek kaliteli hoparlörler kullanarak ses performansını artırın
• Maksimum çıkış gücü için 4Ω hoparlör ve 24V güç kaynağı tercih edin
• Uzun süreli kullanımlar için ek bir fan ekleyerek soğutmayı iyileştirin
• Giriş seviyesini optimum değerde tutarak distorsiyonu minimumda tutun

---
