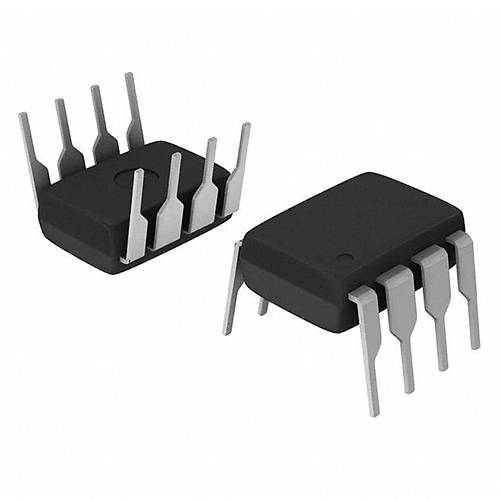

IR2108 MOSFET Sürücü Entegresi DIP-8
IR2108 MOSFET Sürücü Entegresi, yüksek ve düşük taraflı MOSFET'leri sürmek için tasarlanmış, yüksek gerilim, yüksek hızlı güç MOSFET ve IGBT sürücüsüdür. DIP-8 paketinde sunulan bu entegre, kompakt boyutuyla güç elektroniği uygulamalarında güvenilir ve verimli anahtarlama sağlar.
600V gerilim dayanımı ve 250mA çıkış akım kapasitesi ile bu elektronik komponent, düşük güçlü yarım köprü sürücü devreleri, LED sürücüleri ve kompakt güç devreleri için ekonomik bir çözümdür.
Tek giriş kontrollü çalışma özelliği sayesinde devre tasarımını basitleştiren IR2108, breadboard uyumlu DIP-8 paketi ile MOSFET sürücü devreleri prototiplemesinde minimum alan kullanımı sağlayarak küçük boyutlu projelerinizi hızlandırır.
Teknik Özellikler
IR2108 MOSFET Sürücü Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Tip: Yüksek/Düşük Taraf MOSFET Sürücü

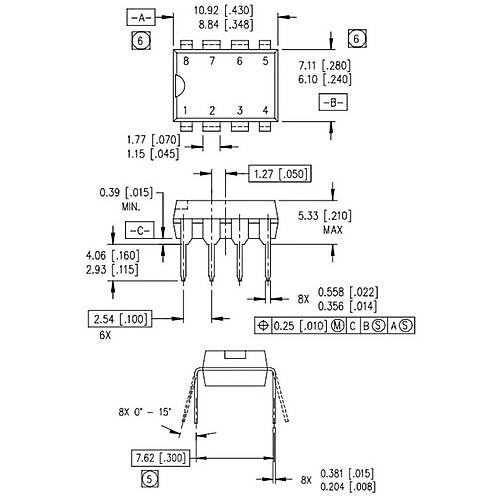

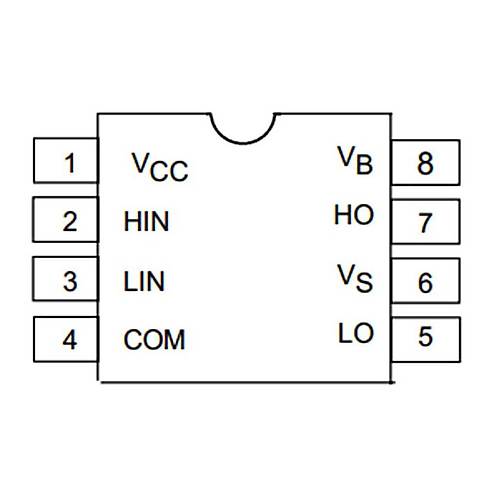

- Paket Tipi: DIP-8
- Besleme Gerilimi (VCC): 10-20V
- Bootstrapping Besleme (VBS): 10-20V
- Bloke Gerilimi (VOFFSET): 600V
- Çıkış Yüksek Gerilim: VS-0.2V
- Çıkış Düşük Gerilim: <0.2V
- Çıkış Akımı (Kaynak/Havuz): +250mA/-250mA (Tepe)
- Rise/Fall Zaman: 180ns/140ns (Tipik)
- Propagasyon Gecikmesi: 400ns (Tipik)
- Bootstrap Diyodu: Harici gerekli
- Çalışma Frekansı: >200kHz
- Çalışma Sıcaklığı: -40°C ~ +125°C
- Kontrol Girişi: Tek giriş.
Kullanım Alanları
IR2108 MOSFET Sürücü Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.
Düşük Güçlü Uygulamalar
- Küçük anahtarlamalı güç kaynakları
- LED sürücü devreleri
- Düşük güçlü DC-DC dönüştürücüler
- Yarım köprü sürücüleri
Aydınlatma Kontrol Devreleri
- LED dimmer devreleri
- Elektronik balastlar
- Aydınlatma kontrolörleri
- Yüksek verimli lambalar
Kompakt Elektronik Sistemler
- IoT cihazlar
- Taşınabilir elektronik ürünler
- Sınırlı PCB alanına sahip güç devreleri
- Solenoid sürücüler
Avantajlar ve Özellikler
IR2108 MOSFET Sürücü Entegresi DIP-8'in sağladığı avantajlar ve çözümler.
- Yüksek Gerilim Dayanımı: 600V bloke gerilimi ile güvenli çalışma
- Kompakt DIP-8 Paketi: Minimum PCB alanı kullanımı
- Tek Giriş Kontrolü: Basitleştirilmiş sürücü devresi
- Düşük Akım İhtiyacı: 250mA sürücü akımı ile verimli çalışma
- Bootstrap Yapısı: Yüksek taraf sürücüsü için basit besleme çözümü
- CMOS/TTL Uyumlu: Mikrodenetleyicilerle kolay entegrasyon
- Ekonomik Çözüm: Düşük güçlü uygulamalar için uygun maliyet
Montaj ve Kullanım
IR2108 MOSFET Sürücü Entegresi DIP-8'in montaj ve kullanım süreci hakkında bilgiler.
İpucu: Düşük kapasitanslı MOSFET'ler seçerek en iyi performansı alın.
Devre tasarımı için yapmanız gerekenler:
- VCC için 12-15V DC besleme sağlayın
- Bootstrap diyodu olarak hızlı kurtarma diyodu (UF4007, MUR160) kullanın
- Bootstrap kapasitörü için 0.1-0.47μF arasında seramik kapasitör seçin
- VCC ve COM arasına 0.1μF ve 10μF dekuplaj kapasitörleri ekleyin
- IN pinine uygun lojik seviyeli kontrol sinyali sağlayın
Tek giriş kontrolü çalışma prensibi:
- IN pini HIGH olduğunda LO çıkışı aktif, HO çıkışı pasif olur
- IN pini LOW olduğunda HO çıkışı aktif, LO çıkışı pasif olur
- Yarım köprü uygulamalarında dahili ölü zaman özelliği ile shoot-through koruması sağlar
- Sürücü geçişleri sırasındaki dahili gecikme sayesinde güvenli anahtarlama elde edilir
- Tek pin kontrolü sayesinde daha az mikrodenetleyici pini ve PCB yolu kullanılır
Sorun Giderme ve İpuçları
IR2108 MOSFET Sürücü Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Yüksek Taraf Çalışmaması: Bootstrap devresi bağlantılarını ve kapasitör değerini kontrol edin
- Düşük Çalışma Frekansı: Bootstrap kapasitörünün şarj süresini göz önünde bulundurun
- MOSFET Anahtarlama Sorunları: Düşük kapasitanslı MOSFET'ler tercih edin
- Çıkış Akımı Yetersizliği: Daha yüksek akımlı IR2109 veya IR2110 modellerine geçiş yapın
Verimli Kullanım İpuçları
- 250mA sürücü akımı limiti göz önünde bulundurarak uygun MOSFET seçimi yapın
- 200kHz altında çalışma frekansı kullanarak güvenilir performans alın
- Tek giriş kontrolünün tersleyen mantık yapısına dikkat edin
- Düşük-orta güç seviyesindeki uygulamalar için tercih edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve güç elektroniği ürünleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
IR2108'in en önemli özelliği nedir?
Tek giriş pini ile hem yüksek hem de düşük taraf MOSFET'leri kontrol edebilmesidir. Bu özellik devre tasarımını basitleştirir.
IR2108, IR2109 ve IR2110 arasındaki fark nedir?
IR2108 tek giriş kontrollü ve 250mA, IR2109 çift giriş kontrollü ve 1A, IR2110 ise çift giriş kontrollü ve 2A akım kapasitesine sahiptir.
Tek giriş kontrolü nasıl çalışır?
IN pini HIGH olduğunda LO çıkışı aktif, LOW olduğunda HO çıkışı aktif olur. İki MOSFET'in aynı anda iletimde olmasını önler.
IR2108 hangi MOSFET'ler ile kullanılmalıdır?
Düşük gate kapasitansına sahip, küçük-orta güçlü N-kanal MOSFET'ler ile kullanılmalıdır. 250mA sürücü akımı göz önüne alınmalıdır.
Maksimum çalışma frekansı ne olabilir?
Teorik olarak 200kHz üzerinde çalışabilir, ancak düşük akım kapasitesi ve bootstrap devresi nedeniyle 100kHz altında kullanılması önerilir.
Dahili ölü zaman (dead-time) özelliği var mıdır?
Evet, tek giriş kontrollü yapısı sayesinde dahili ölü zaman sağlar, bu da shoot-through koruması için ek devre gerektirmez.
IR2108 hangi tür uygulamalar için idealdir?
LED sürücüler, düşük güçlü DC-DC dönüştürücüler, elektronik balastlar ve az yer gerektiren kompakt güç devreleri için idealdir.
Bootstrap kondansatörü nasıl seçilmelidir?
0.1-0.47μF arasında, düşük ESR değerine sahip seramik kapasitör önerilir. Çalışma frekansı ve MOSFET kapasitansı dikkate alınmalıdır.
