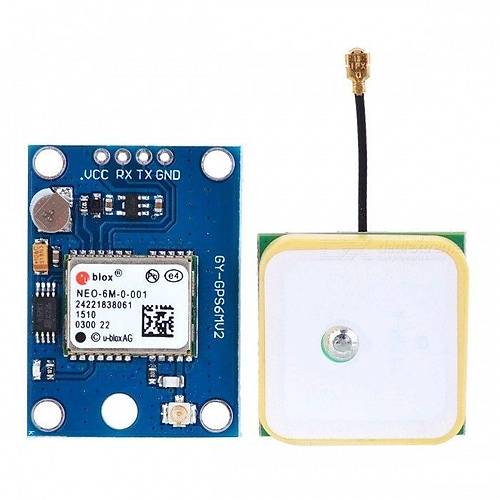

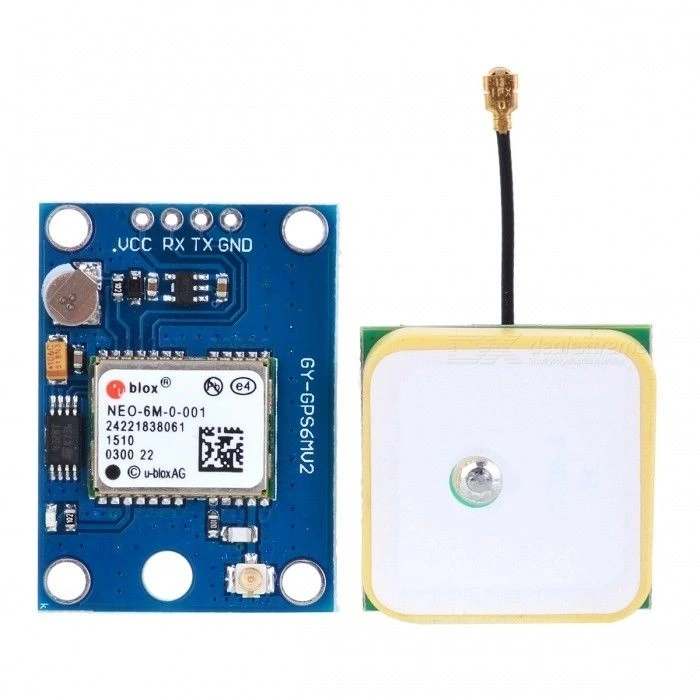

GY-NEO6MV2 APM2.5 GPS Modülü (IMEI Kaydı Yoktur)

GY-NEO6MV2 APM2.5 GPS Modülü (IMEI Kaydı Yoktur)

GY-NEO6MV2 GPS Modülü, yüksek hassasiyetle konum belirleme imkanı sunan kompakt bir GPS alıcı kartıdır. u-blox NEO-6M GPS çipini temel alan bu modül, konumun yanı sıra hız, yükseklik, zaman bilgisi, uydu sayısı gibi verileri de toplayabilir.

Dahili EEPROM, aktif seramik anten ve pil yedekleme özelliği ile donatılmış olan modül, düşük güç tüketimi ile geniş bir uygulama yelpazesine hitap eder.

USB ve UART bağlantısı desteği sayesinde bilgisayar ya da mikrodenetleyicilerle kolayca iletişim kurabilen bu GPS modülü, NMEA 0183 protokolü ile standart konum verisi aktarımı sağlar. Kompakt boyutu ve entegre anteni ile prototipleme projelerinde kolay kullanım sunar. Modül IMEI kaydı gerektirmeyen bir GPS alıcısıdır, GSM özelliği bulunmaz.

Premium konumlandırma özellikleriyle öne çıkan GY-NEO6MV2 GPS Modülü, Arduino projeleri, insansız araçlar, navigasyon sistemleri, takip cihazları ve konum tabanlı elektronik uygulamalar için ideal bir çözümdür.

---

Teknik Özellikler

Bu bölümde GY-NEO6MV2 GPS Modülünün detaylı teknik özellikleri listelenmektedir.

• GPS Çipi: u-blox NEO-6M
• Kanal Sayısı: 50 kanal
• Hassasiyet: 2.5m CEP (dairesel hata olasılığı)
• Yenileme Hızı: 5Hz (varsayılan: 1Hz)
• İlk Konum Alma Süresi: Cold start 27s, Hot start <1s
• Çalışma Voltajı: 3.3V - 5V DC
• Çalışma Akımı: 45mA
• İletişim Protokolü: NMEA 0183
• İletişim Arayüzü: UART (TTL seviyesi)
• Baud Rate: 9600bps (varsayılan)
• Anten: Entegre seramik anten
• Bellek: Dahili EEPROM
• Yedekleme Pili: MS621FE, 3V
• Çalışma Sıcaklığı: -40°C ~ 85°C
• Boyutlar: 25mm x 35mm x 10mm (yaklaşık)
• Modül Çıkışları: VCC, GND, TXD, RXD, PPS
• Desteklenen Protokoller: NMEA, UBX Binary
• Maksimum Yükseklik: 50,000m
• Maksimum Hız: 500m/s
• Desteklenen Sistemler: GPS/QZSS

---

Kullanım Avantajları

GY-NEO6MV2 GPS Modülünün sağladığı temel avantajlar aşağıda listelenmiştir.

• Yüksek Hassasiyet: 2.5m CEP hata oranı ile doğru konum belirleme.
• Hızlı Konum Algılama: Sıcak başlatma ile 1 saniyeden kısa sürede konum bulma.
• Düşük Güç Tüketimi: 45mA gibi düşük akım çekişi ile batarya ömrünü uzatma.
• Entegre Anten: Harici anten gerektirmeyen kompakt tasarım.
• Geniş Voltaj Aralığı: 3.3V-5V arası çalışma imkanı ile çeşitli platformlara uyumluluk.
• Yedekleme Pili: Güç kesintilerinde uydu verilerini koruyarak yeniden hızlı bağlantı.
• Çoklu Çıktı Verileri: Konum, hız, yükseklik, zaman ve diğer navigasyon bilgileri.
• Standart Pin Dizilimi: 2.54mm pin aralığı ile breadboard ve çeşitli kartlara uyumluluk.
• UART Arayüzü: Basit seri iletişim ile mikrodenetleyicilere kolay entegrasyon.
• Hazır Kütüphane Desteği: Arduino ve diğer platformlar için hazır yazılım kütüphaneleri.

---

İdeal Kullanım Alanları

Bu GPS modülünün tipik kullanım alanları aşağıda listelenmiştir.

• Arduino Projeleri: Konum tabanlı DIY elektronik uygulamaları
• Drone ve UAV Sistemleri: Navigasyon ve otonom uçuş kontrolü
• Robotik Projeler: Otonom robotlar ve akıllı navigasyon sistemleri
• Araç Takip Sistemleri: Filo yönetimi ve varlık izleme
• Spor Takip Cihazları: Koşu, bisiklet ve outdoor aktivite takibi
• Jeolojik Ölçüm Cihazları: Arazi araştırmaları ve harita oluşturma
• Hobi RC Araçlar: Otonom navigasyon ve telemetri sistemleri
• Kişisel Navigasyon Cihazları: El tipi GPS ve yön bulma sistemleri
• IoT Cihazları: Konum tabanlı sensör ağları ve veri toplama sistemleri
• Eğitim Projeleri: GPS teknolojisi ve navigasyon eğitimi

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, GPS modülünün performansını ve ömrünü etkiler.

---

u-blox NEO-6M Teknolojisi ve GPS Temel Prensipleri

GPS modülünün temelindeki teknoloji ve çalışma prensipleri hakkında detaylı bilgiler.

GY-NEO6MV2 modülü, İsviçre merkezli u-blox şirketinin geliştirdiği NEO-6M GPS alıcı çipini temel alır. Bu çip, modern GPS teknolojisini kompakt ve enerji verimli bir formda sunar.

u-blox NEO-6M Çipinin Özellikleri:

GPS modülünün kalbindeki çipin teknik yönleri:

• TTFF (Time To First Fix): İlk konum tespiti için geçen süre, soğuk başlatmada 27 saniye.
• Uydu Alım Teknolojisi: 50 kanallı paralel uydu sinyali işleme yeteneği.
• Hassas Konumlandırma Motoru: Zorlu ortamlarda bile güvenilir sinyal alma.
• Düşük Güç Tüketimi: Optimum pil ömrü için geliştirilmiş enerji yönetimi.
• Dahili RF Filtresi: Dış kaynaklı elektromanyetik girişimleri azaltma.

Bu özellikler, GSM Modülü olmayan saf GPS konumlandırma için optimum performans sağlar.

GPS Çalışma Prensibi:

Küresel Konumlandırma Sisteminin temel çalışma mantığı:

• Uydu Konstellasyonu: Dünya yörüngesindeki 24+ GPS uydusundan sinyal alımı.
• Trilateration: En az 4 uydudan gelen sinyallerin mesafe hesabıyla konum tespiti.
• Zamanlama Hassasiyeti: Atomik saatlerle senkronize edilen nanosaniye hassasiyetindeki zaman ölçümü.
• Çok Yollu Sinyal Reddi: Yansıyan ve doğrudan gelen sinyalleri ayırt etme teknolojisi.
• Doppler Etkisi Analizi: Alıcının hızını tespit etmek için sinyal frekans değişimi analizi.

NEO-6M çipi, bu prensipleri kullanarak yüksek hassasiyetle konum, hız ve zaman verileri sağlar.

NMEA 0183 Protokolü:

GPS verilerinin iletimi için kullanılan standart protokol detayları:

• Veri Cümleleri: $GPGGA (konum), $GPRMC (minimum veri), $GPVTG (hız) gibi standart formatlar.
• ASCII Tabanlı İletişim: İnsan tarafından okunabilir metin formatında veri transferi.
• Kontrol Toplamı: Veri bütünlüğünü sağlayan hata tespit mekanizması.
• Periyodik Güncelleme: Varsayılan olarak saniyede bir kez (1Hz) veri güncelleme.
• Özelleştirilebilir Çıktı: u-blox konfigurasyon komutlarıyla değiştirilebilen veri içeriği.

Bu protokol sayesinde, GPS modülü standart bir formatla mikrodenetleyicilere konum bilgisi aktarabilir.

---

Arduino ile GPS Entegrasyonu ve Programlama

GY-NEO6MV2 GPS modülünün Arduino platformu ile bağlantısı ve programlama detayları.

GY-NEO6MV2 GPS modülü, Arduino ve diğer mikrodenetleyici platformlarıyla seri iletişim üzerinden basitçe entegre edilebilir. Bu entegrasyon, konum tabanlı elektronik projelerinin geliştirilmesini kolaylaştırır.

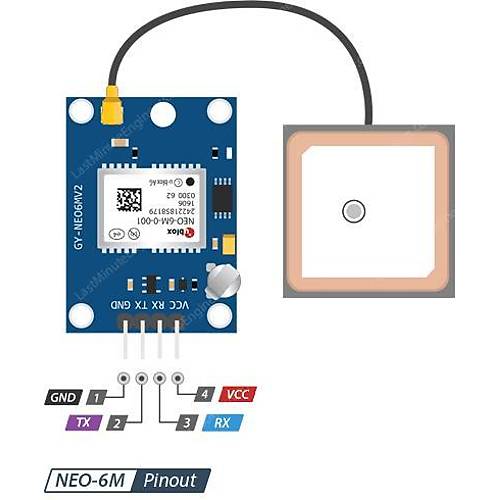

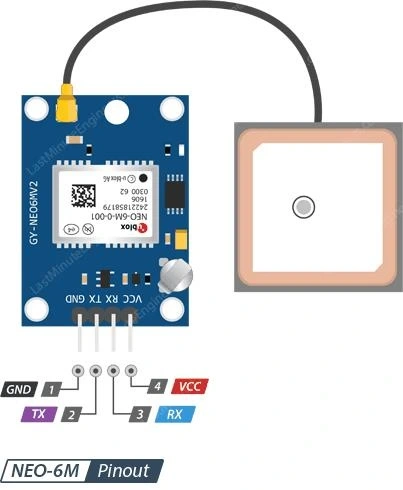

Arduino Bağlantı Şeması:

GY-NEO6MV2 modülünün Arduino'ya fiziksel bağlantısı:

• VCC → Arduino 5V veya 3.3V: Modülün güç beslemesi (3.3V tercih edilir).
• GND → Arduino GND: Ortak toprak bağlantısı.
• TXD → Arduino RX (pin 0): GPS'ten gelen veri hattı (seviye dönüştürücü gerekebilir).
• RXD → Arduino TX (pin 1): GPS'e komut göndermek için kullanılan hat.
• PPS → Arduino Dijital Pin (opsiyonel): Saniyede bir darbe üreten zamanlama sinyali.

Temel bağlantı bu şekildedir, ancak yazılım seri portu (SoftwareSerial) kullanarak farklı pinler de tahsis edilebilir.

Arduino IDE için Gerekli Kütüphaneler:

GPS verilerini işlemek için kullanılabilecek yazılım kütüphaneleri:

• TinyGPS++: NMEA verilerini ayrıştırmak için hafif ve güçlü bir kütüphane.
• NeoGPS: Düşük bellek kullanımı ile yüksek performanslı GPS çözümleyici.
• u-blox Arduino Library: u-blox cihazlarını yönetmek için özelleştirilmiş kütüphane.
• SoftwareSerial/AltSoftSerial: Dijital pinleri seri port olarak kullanmak için.
• Adafruit GPS Library: Adafruit tarafından geliştirilen kullanıcı dostu GPS kütüphanesi.

Bu kütüphaneler, ham GPS verilerini anlamlı konum ve navigasyon bilgilerine dönüştürmeyi kolaylaştırır.

Örnek Arduino Kodu:

#include <SoftwareSerial.h>
#include <TinyGPS++.h>

// GPS modülü için yazılım seri portu tanımlama
SoftwareSerial gpsSerial(3, 4); // RX, TX

// TinyGPS++ nesnesi
TinyGPSPlus gps;

void setup() {
  // Hata ayıklama için ana seri port başlatma
  Serial.begin(9600);

  // GPS seri portunu başlatma
  gpsSerial.begin(9600);

  Serial.println(F("GY-NEO6MV2 GPS Test"));
}

void loop() {
  // GPS'ten veri okuma ve TinyGPS++ nesnesine aktarma
  while (gpsSerial.available() > 0) {
    if (gps.encode(gpsSerial.read())) {
      displayInfo();
    }
  }

  // 5 saniye içinde geçerli veri alınamazsa uyarı
  if (millis() > 5000 && gps.charsProcessed() < 10) {
    Serial.println(F("GPS algılanamadı! Bağlantıları kontrol edin."));
    while(true);
  }
}

void displayInfo() {
  // Konum bilgisi varsa göster
  if (gps.location.isValid()) {
    Serial.print(F("Enlem: "));
    Serial.print(gps.location.lat(), 6);
    Serial.print(F(" Boylam: "));
    Serial.println(gps.location.lng(), 6);
  } else {
    Serial.println(F("Konum: Geçersiz"));
  }

  // Tarih ve zaman bilgisi
  if (gps.date.isValid() && gps.time.isValid()) {
    Serial.print(F("Tarih/Saat: "));
    Serial.print(gps.date.day());
    Serial.print(F("/"));
    Serial.print(gps.date.month());
    Serial.print(F("/"));
    Serial.print(gps.date.year());
    Serial.print(F(" "));
    Serial.print(gps.time.hour());
    Serial.print(F(":"));
    Serial.print(gps.time.minute());
    Serial.print(F(":"));
    Serial.println(gps.time.second());
  }

  // Hız ve yön bilgisi
  if (gps.speed.isValid()) {
    Serial.print(F("Hız: "));
    Serial.print(gps.speed.kmph());
    Serial.println(F(" km/h"));
  }

  Serial.print(F("Uydu sayısı: "));
  Serial.println(gps.satellites.value());

  Serial.println();
}

Bu örnek kod, GPS modülünden alınan temel konum, zaman, hız ve uydu verilerini seri monitörde gösterir.

---

Gelişmiş Uygulamalar ve Proje Fikirleri

GY-NEO6MV2 GPS modülü ile gerçekleştirilebilecek ileri seviye projeler ve uygulama alanları.

GY-NEO6MV2 GPS modülü, basit konum belirleme işlevinin ötesinde, çeşitli karmaşık ve yaratıcı elektronik projelerde de kullanılabilir. İşte bu modülle geliştirebileceğiniz bazı ileri seviye proje fikirleri:

GPS Tabanlı Navigasyon Sistemleri:

Kişisel ve araç navigasyon uygulamaları için fikirler:

• Hedef Yönlendiricisi: Önceden tanımlanmış koordinatlara yönlendiren komut cihazı.
• Jeocaching Bulucu: Hazine avı benzeri aktiviteler için nokta bulucu cihaz.
• Dijital Pusula: GPS verilerini kullanarak pusula yönü hesaplayan sistem.
• Tur Rehberi: Önceden programlanmış rotalarda sesli veya görsel rehberlik yapan cihaz.
• Kör Navigasyon Asistanı: Görme engelliler için sesli ve titreşimli yön tarifi veren cihaz.

Bu projeler, konum verilerini gerçek zamanlı navigasyon komutlarına dönüştürür.

Veri Kayıt ve Analiz Sistemleri:

GPS verileri toplama ve işleme odaklı uygulamalar:

• GPS Veri Kaydedici: SD kart veya EEPROM ile konum verileri kaydeden cihaz.
• Spor Performans Analizi: Koşu, bisiklet gibi aktiviteler için hız, mesafe, yükseklik takibi.
• Arazi Haritası Oluşturma: Gezilen alanın GPS verileriyle dijital haritasını çıkarma.
• Çevre İzleme İstasyonu: Konum etiketli çevresel veri toplama sistemi.
• Tarımsal Alan Analizi: Tarım arazilerindeki verim analizi için konum tabanlı veri toplama.

Veri kaydı projeleri, uzun vadeli analiz ve raporlama için değerli bilgiler sağlar.

Otonom Sistemler ve Robotik:

GPS destekli otonom hareket ve kontrol sistemleri:

• Otonom RC Araçlar: Belirli koordinatlara kendiliğinden gidebilen model araçlar.
• Drone Navigasyon Sistemi: Önceden tanımlanmış rotalarda otonom uçuş yapan dronlar.
• Tarım Robotu: Tarlada belirli bir düzende hareket edebilen otonom sulama/ilaçlama robotu.
• Sınır Devriye Robotu: Belirlenen sınırlar içinde devriye gezen güvenlik robotu.
• Otonom Çim Biçme Makinesi: GPS sınırları içinde otomatik çim biçme sistemi.

Otonom sistemler, GPS'in sağladığı konum verilerine dayalı karar mekanizmaları kullanır.

IoT ve Bağlantılı Cihazlar:

GPS ve internet bağlantısını birleştiren sistemler:

• Canlı Konum Paylaşımı: Gerçek zamanlı lokasyon verilerini buluta aktaran cihaz.
• Hırsızlık Önleme Sistemi: Değerli eşyaların yerini izleyen ve değişikliklerinde alarm veren sistem.
• Çocuk/Yaşlı Takip Cihazı: Belirlenen güvenli alanların dışına çıkıldığında uyarı veren sistem.
• Filo Yönetim Sistemi: Birden fazla aracın konumunu ve hareketlerini izleyen kontrol merkezi.
• Akıllı Şehir Uygulamaları: Konum tabanlı şehir hizmetleri ve bilgilendirme sistemleri.

IoT entegrasyonu, GPS verilerinin uzaktan izlenmesini ve analiz edilmesini mümkün kılar.

---

Sorun Giderme ve Performans Optimizasyonu

GY-NEO6MV2 GPS modülü kullanımında karşılaşılabilecek sorunlar ve optimum performans için çözüm önerileri.

GY-NEO6MV2 GPS modülü genellikle güvenilir çalışsa da, çeşitli faktörler sinyal alımını ve genel performansı etkileyebilir. Aşağıda, yaygın sorunları gidermek ve modülden en iyi performansı almak için çözüm önerileri sunulmuştur.

Sinyal Alımı Sorunları ve Çözümleri:

Zayıf veya kesintili GPS sinyali durumunda yapılabilecekler:

• Açık Gökyüzü Görüşü: Modülü, mümkün olduğunca açık gökyüzünü görecek şekilde konumlandırın.
• Metal Yüzeylerden Uzaklaştırma: Metal yüzeyler sinyal yansımalarına neden olabilir, uzak tutun.
• Soğuk Başlatma Süresi: İlk kullanımda veya uzun süre kapalı kaldıktan sonra 5+ dakika bekleyin.
• Harici Anten Kullanımı: Modülün anten konektörüne daha güçlü bir harici anten bağlayın.
• EMI Girişimlerini Azaltma: Modülü, güç kaynakları ve motor gibi elektromanyetik girişim kaynaklarından uzak tutun.

Sinyal alımı, GPS performansının en kritik yönüdür ve çevre faktörlerinden önemli ölçüde etkilenir.

Güç ve Bağlantı Sorunları:

Elektriksel bağlantı ve güç sorunlarına yönelik çözümler:

• Voltaj Regülasyonu: Stabil bir 3.3V veya 5V güç kaynağı kullanın, voltaj dalgalanmalarını önleyin.
• Düşük ESR Kapasitör: Güç hattına 10μF - 100μF kapasitör ekleyerek gürültüyü azaltın.
• Seviye Dönüştürücü: 5V ile çalışan sistemlerde, RX pini için 3.3V - 5V seviye dönüştürücü kullanın.
• Kablo Uzunluğu: UART bağlantıları için kısa kablolar kullanın, uzun kablolar sinyal bozulmasına neden olabilir.
• Yedekleme Pili Kontrolü: Hızlı konum alımı için dahili pilin şarjlı olduğundan emin olun.

Güvenilir elektriksel bağlantı, modülün stabil çalışması için temel gerekliliktir.

Yazılım ve Veri İşleme Optimizasyonu:

GPS verilerinin yazılımsal olarak daha verimli işlenmesi için öneriler:

• Baud Rate Optimizasyonu: Yüksek veri hızlarında 9600'den 38400 bps'ye çıkarılabilir.
• Veri Filtreleme: Ham GPS verilerindeki gürültüyü azaltmak için ortalama alma veya Kalman filtresi kullanın.
• Gereksiz NMEA Cümlelerini Devre Dışı Bırakma: Sadece ihtiyaç duyulan veri tiplerini etkinleştirin.
• Yenileme Hızı Ayarı: u-blox komutlarıyla yenileme hızını ihtiyaca göre 1Hz-5Hz arasında ayarlayın.
• Bellek Yönetimi: Sınırlı RAM'li mikrodenetleyicilerde stringler yerine doğrudan sayısal işleme kullanın.

Yazılım optimizasyonu, özellikle sınırlı kaynaklara sahip mikrodenetleyicilerde önemlidir.

Performans İyileştirme Ekleri:

Modül performansını artırmaya yönelik donanımsal iyileştirmeler:

• Aktif Anten: Sinyal güçlendirici içeren aktif GPS anteni kullanımı.
• Anten Zemin Düzlemi: Anten altına yerleştirilen metal plaka ile sinyal alımını güçlendirme.
• Ferrit Boncuklar: Güç ve sinyal hatlarında EMI gürültüsünü azaltmak için ferrit boncuklar kullanma.
• RF İzolasyon: Modülü RF gürültüsünden korumak için metal muhafaza veya izolasyon.
• Saat Stabilitesi: Daha kararlı bir harici osilatör ile zamanlama kesinliğini artırma.

Bu iyileştirmeler, zorlu ortamlarda bile daha güvenilir GPS performansı sağlayabilir.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x GY-NEO6MV2 APM2.5 GPS Modülü

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
